Спосіб очистки внутрішньої поверхні труби від забруднень, при якому потік робочого агента подають до трубоочисного пристрою, за допомогою якого збільшують його поперечний переріз і формують в одну або декілька струмин очисний потік, направляючи його в бік, зворотний подачі робочого агента, тим самим переміщуючи трубоочисний пристрій вздовж труби, і перериваючи його час від часу, який відрізняється тим, що додатково вимірюють внутрішній розмір очищуваної труби, визначають величину зміни вказаного внутрішнього розміру труби вздовж її довжини і по одержаній залежності змінюють частоту імпульсів та/або тиск подачі робочого агента до трубоочисного пристрою при його переміщенні вздовж труби.

Текст

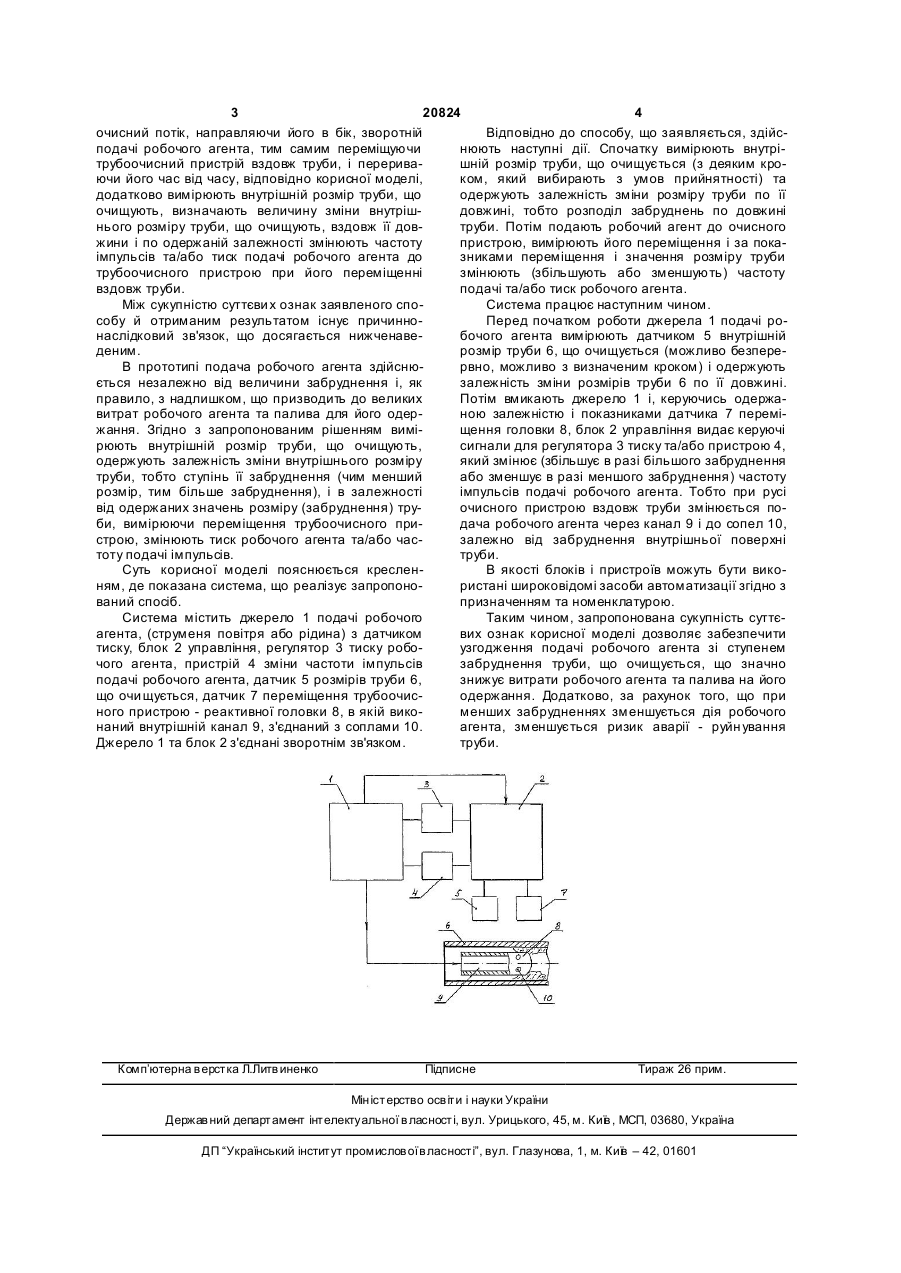

Спосіб очистки внутрішньої поверхні труби від забруднень, при якому потік робочого агента подають до трубоочисного пристрою, за допомогою 3 20824 4 очисний потік, направляючи його в бік, зворотній Відповідно до способу, що заявляється, здійсподачі робочого агента, тим самим переміщуючи нюють наступні дії. Спочатку вимірюють внутрітрубоочисний пристрій вздовж труби, і переривашній розмір труби, що очищується (з деяким кроючи його час від часу, відповідно корисної моделі, ком, який вибирають з умов прийнятності) та додатково вимірюють внутрішній розмір труби, що одержують залежність зміни розміру труби по її очищують, визначають величину зміни внутрішдовжині, тобто розподіл забруднень по довжині нього розміру труби, що очищують, вздовж її довтруби. Потім подають робочий агент до очисного жини і по одержаній залежності змінюють частоту пристрою, вимірюють його переміщення і за покаімпульсів та/або тиск подачі робочого агента до зниками переміщення і значення розміру труби трубоочисного пристрою при його переміщенні змінюють (збільшують або зменшують) частоту вздовж труби. подачі та/або тиск робочого агента. Між сукупністю суттєви х ознак заявленого споСистема працює наступним чином. собу й отриманим результатом існує причинноПеред початком роботи джерела 1 подачі ронаслідковий зв'язок, що досягається нижченавебочого агента вимірюють датчиком 5 внутрішній деним. розмір труби 6, що очищується (можливо безпереВ прототипі подача робочого агента здійснюрвно, можливо з визначеним кроком) і одержують ється незалежно від величини забруднення і, як залежність зміни розмірів труби 6 по її довжині. правило, з надлишком, що призводить до великих Потім вмикають джерело 1 і, керуючись одержавитрат робочого агента та палива для його одерною залежністю і показниками датчика 7 переміжання. Згідно з запропонованим рішенням виміщення головки 8, блок 2 управління видає керуючі рюють внутрішній розмір труби, що очищують, сигнали для регулятора 3 тиску та/або пристрою 4, одержують залежність зміни внутрішнього розміру який змінює (збільшує в разі більшого забруднення труби, тобто ступінь її забруднення (чим менший або зменшує в разі меншого забруднення) частоту розмір, тим більше забруднення), і в залежності імпульсів подачі робочого агента. Тобто при русі від одержаних значень розміру (забруднення) труочисного пристрою вздовж труби змінюється поби, вимірюючи переміщення трубоочисного придача робочого агента через канал 9 і до сопел 10, строю, змінюють тиск робочого агента та/або часзалежно від забруднення внутрішньої поверхні тоту подачі імпульсів. труби. Суть корисної моделі пояснюється кресленВ якості блоків і пристроїв можуть бути виконям, де показана система, що реалізує запропонористані широковідомі засоби автоматизації згідно з ваний спосіб. призначенням та номенклатурою. Система містить джерело 1 подачі робочого Таким чином, запропонована сукупність суттєагента, (струменя повітря або рідина) з датчиком вих ознак корисної моделі дозволяє забезпечити тиску, блок 2 управління, регулятор 3 тиску робоузгодження подачі робочого агента зі ступенем чого агента, пристрій 4 зміни частоти імпульсів забруднення труби, що очищується, що значно подачі робочого агента, датчик 5 розмірів труби 6, знижує витрати робочого агента та палива на його що очи щується, датчик 7 переміщення трубоочисодержання. Додатково, за рахунок того, що при ного пристрою - реактивної головки 8, в якій викоменших забрудненнях зменшується дія робочого наний внутрішній канал 9, з'єднаний з соплами 10. агента, зменшується ризик аварії - руйн ування Джерело 1 та блок 2 з'єднані зворотнім зв'язком. труби. Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for removal of impurities from internal surface of pipe

Назва патенту російською

Способ очистки внутренней поверхности трубы от загрязнений

МПК / Мітки

МПК: B08B 9/04

Мітки: спосіб, забруднень, трубі, поверхні, очистки, внутрішньої
