Вібраційний млин

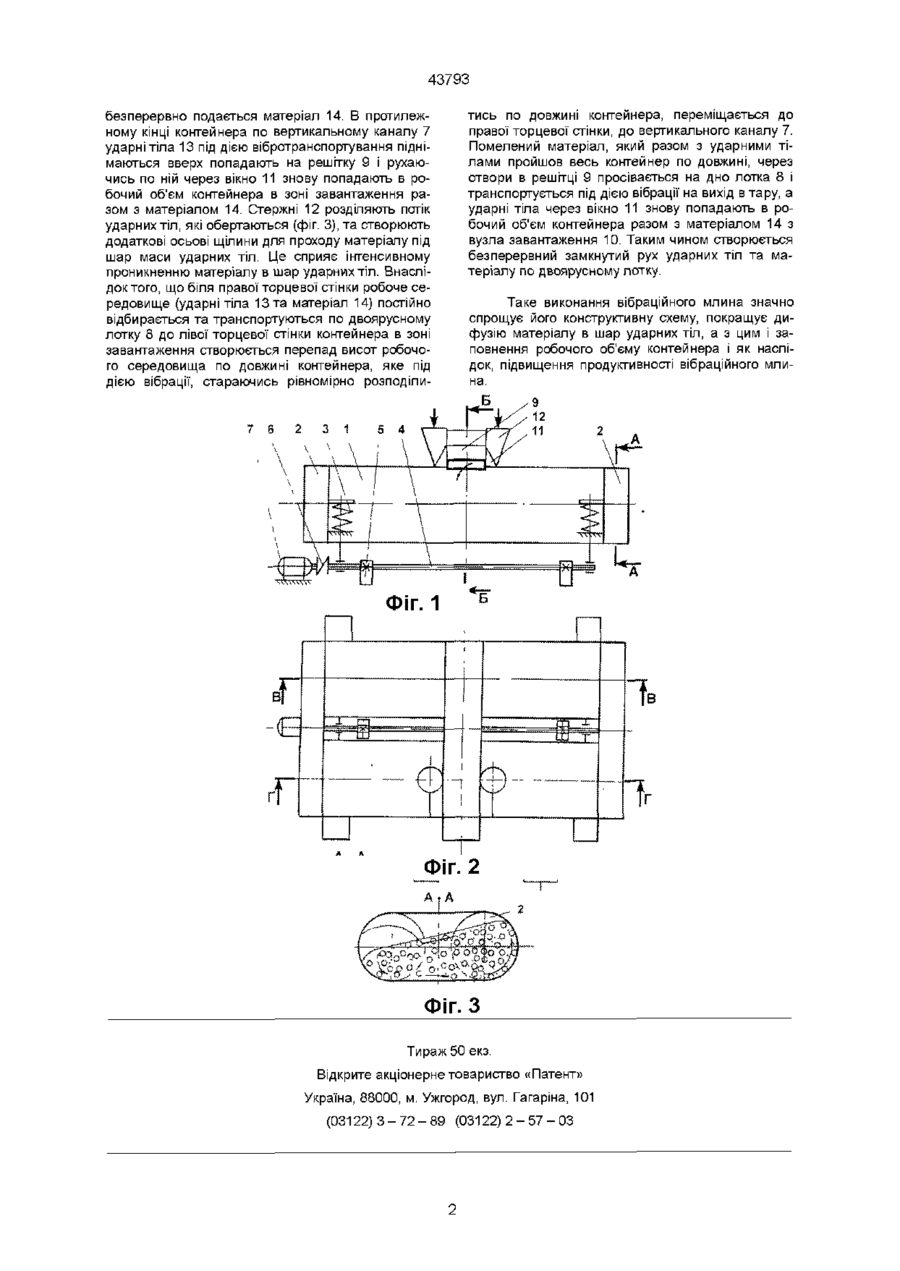

1 Вібраційний млин, який містить в собі встановлену на нерухомій основі при допомозі пружних елементів двоконтейнерну робочу камеру з ударними тілами, віброзбуджувачем та верти кальним каналом з двоярусним потоком з решіткою, а також вузол завантаження, який відрізняється тим, що робоча камера виконана одноконтейнерною, а двоярусний лоток з решіткою встановлено вздовж контейнера над його робочим об'ємом з нахилом в сторону вузла завантаження, при цьому решітка виконана з утворенням вікна в зоні завантаження для повернення ударних тіл в робочий об'єм контейнера 2 Вібраційний млин по п 1, який відрізняється тим, що в контейнері під вузлом завантаження встановлено радіальні стержні Винахід відноситься до подрібнення різних матеріалів, тобто до млинів вібраційної дії, і може бути використаний як до подрібнення, дезінтеграції та тонкого помолу в ХІМІЧНІЙ, харчовій, будівельній та інших галузях промисловості Відомий вібраційний млин, який містить в собі встановлений на пружних елементах контейнер з віброзбуджувачем, а також вузли завантаження та розвантаження (а с № 688222, кл В02С 19/16) Недоліком цього млина є те, що робоче середовище (ударні тіла та матеріал) під дією вібрації обертається в вертикальній площині і це не створює можливостей для інтенсивного перемішування матеріалу з ударними тілами Найбільш близьким по технічній суті є вібраційний млин (а с № 1034776 кл В02С 19/16), який містить в собі двоконтейнерну робочу камеру з віброзбуджувачем, яка при допомозі пружних елементів встановлена на нерухомій основі Робоча камера має вертикальний канал з двоярусним лотком з решіткою Робоче середовище в цьому млині рухається вздовж контейнерів по замкнутій гвинтовій лінії, що значно покращує процес перемішування робочого середовища та інтенсифікує процес помолу Поставлена ціль досягається тим, що у відомому вібраційному млині, який містить в собі встановлену на нерухомій основі при допомозі пружних елементів робочу камеру з ударними тілами, віброзбуджувачем та вертикальним каналом з двоярусним лотком з решіткою, а також вузол завантаження, робоча камера виконана одноконтейнерною, а двоярусний лоток з решіткою встановлено вздовж контейнера під його робочим об'ємом з нахилом в сторону вузла завантаження, при цьому решітка виконана з утворенням вікна в зоні завантаження для повернення ударних тіл, а під вузлом завантаження встановлено радіальні стержні На фіг 1 представлена конструктивна схема вібраційного млина, на фіг 2 - січення по А-А на фіг 1, на фіг 3 - січення по Б-Б на фіг 1 Контейнер 1 при допомозі пружних елементів 2 встановлено на нерухомій основі На валу З віброзбуджувача закріплено дебаланси 4 Вал при допомозі еластичної муфти 5 з'єднаний з двигуном 6 Біля одної з торцевих стінок контейнера 1 встановлено вертикальний канал 7 з двоярусним лотком 8 з решіткою 9 з нахилом в сторону вузла завантаження 10 Решітка 9 при допомозі вікна 11 з'єднана в зоні вузла завантаження робочим об'ємом контейнера 1 В контейнері під вузлом завантаження встановлено радіальні стержні 12 Контейнер заповнено ударними тілами 13 та матеріалом 14 Вібраційний млин працює таким чином Під дією віброзбуджувача контейнер здійснює коливання 3 вузла завантаження 10 в контейнер 1 Недоліком цього млина є складність конструкції його двоконтейнерної робочої камери Задача винаходу - спрощення конструкції вібраційного млина, а також можливість створення високоефективних вібраційних автоматичних млинів на базі існуючих одноконтейнерних млинів Зоя СО со 43793 безперервно подається матеріал 14. В протилежному кінці контейнера по вертикальному каналу 7 ударні тіла 13 під дією вібротранспоргування піднімаються вверх попадають на решітку 9 і рухаючись по ній через вікно 11 знову попадають в робочий об'єм контейнера в зоні завантаження разом з матеріалом 14. Стержні 12 розділяють потік ударних тіл, які обертаються (фіг. 3), та створюють додаткові осьові щілини для проходу матеріалу під шар маси ударних тіл. Це сприяє інтенсивному проникненню матеріалу в шар ударних тіл. Внаслідок того, що біля правої торцевої стінки робоче середовище (ударні тіла 13 та матеріал 14) постійно відбирається та транспортуються по двоярусному лотку 8 до лівої торцевої стінки контейнера в зоні завантаження створюється перепад висот робочого середовища по довжині контейнера, яке під дією вібрації, стараючись рівномірно розподіли тись по довжині контейнера, переміщається до правої торцевої стінки, до вертикального каналу 7. Помелений матеріал, який разом зударними тілами пройшов весь контейнер по довжині, через отвори в решітці 9 просівається на дно лотка 8 і транспортується під дією вібрації на вихід в тару, а ударні тіла через вікно 11 знову попадають в робочий об'єм контейнера разом з матеріалом 14 з вузла завантаження 10. Таким чином створюється безперервний замкнутий рух ударних тіл та матеріалу по двоярусному лотку. Таке виконання вібраційного млина значно спрощує його конструктивну схему, покращує дифузію матеріалу в шар ударних тіл, а з цим і заповнення робочого об'єму контейнера і як наслідок, підвищення продуктивності вібраційного млина. Фіг. З Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43793
