Спосіб прискореного впровадження доменної печі у експлуатацію після капітального ремонту та пристрій для його здійснення

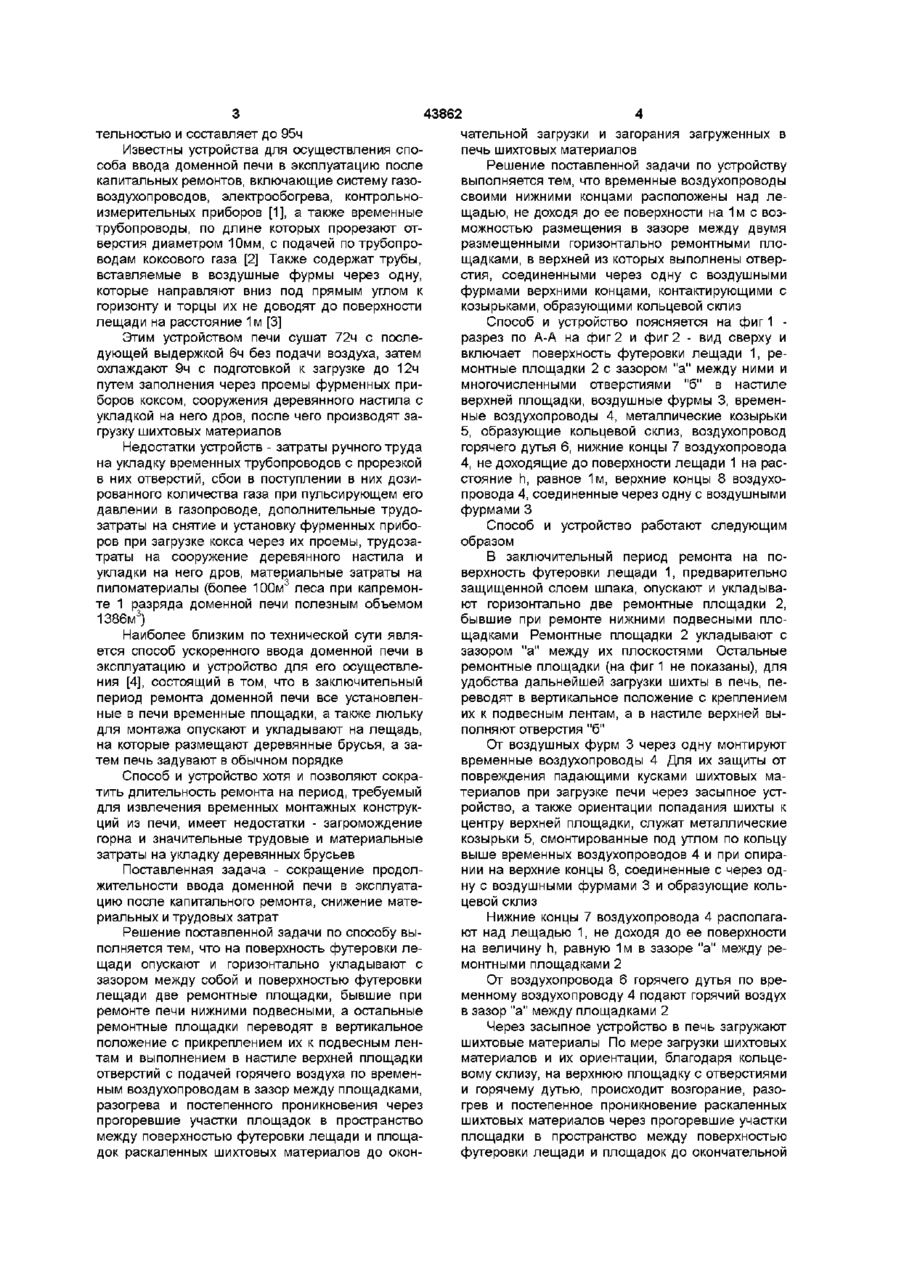

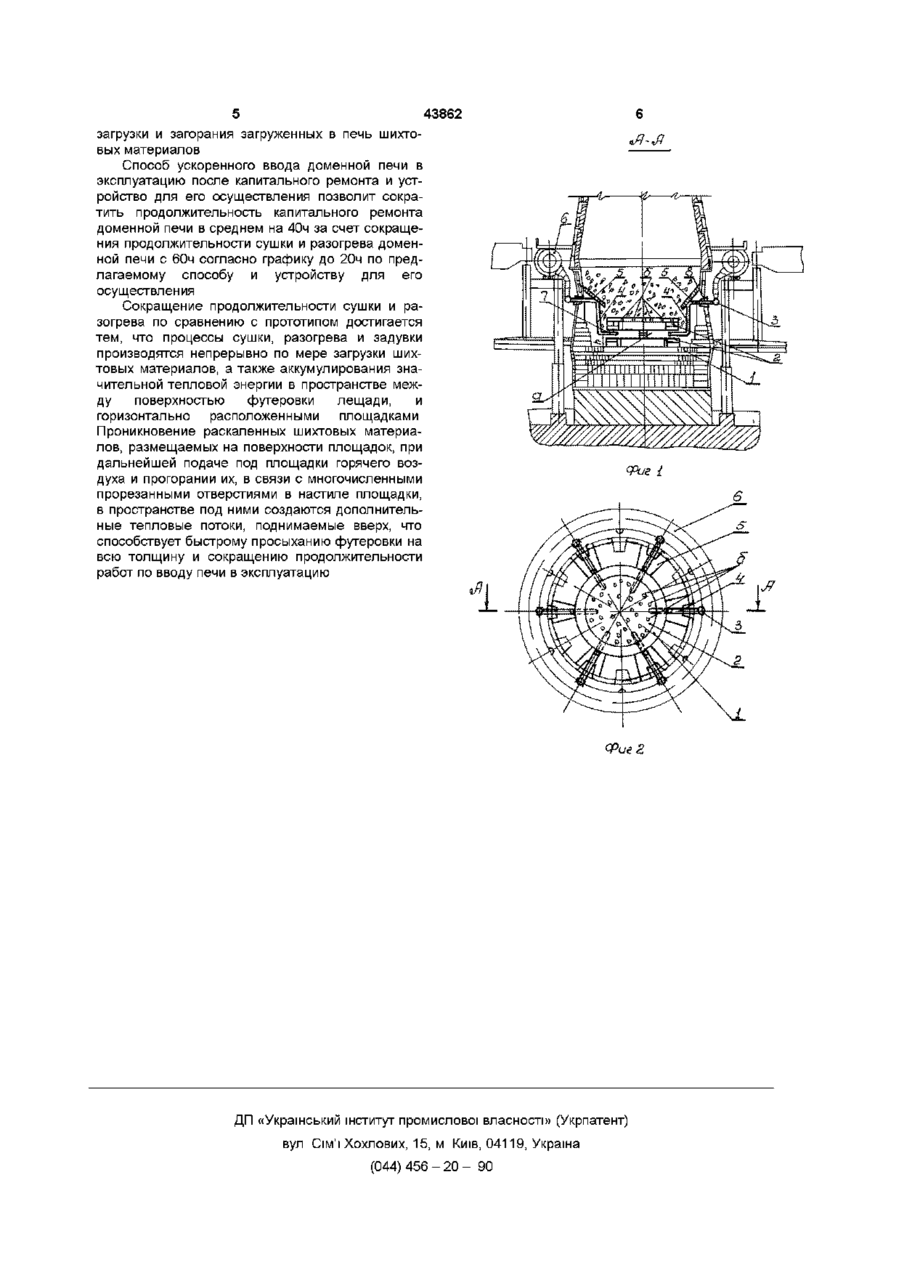

1 Способ ускоренного ввода доменной печи в эксплуатацию после капитального ремонта, состоящий в том, что в заключительный период ремонта на поверхность футеровки лещади опускают и укладывают горизонтально с зазором между собой и поверхностью футеровки лещади ремонтные площадки, после чего осуществляют сушку, разогрев, загрузку шихтовых материалов и задувку доменной печи, отличающийся тем, что на поверхность футеровки лещади опускают и горизонтально укладывают с зазором между собой и поверхностью футеровки лещади две ремонтные площадки, бывшие при ремонте печи нижними подвесными, а остальные ремонтные площадки переводят в вертикальное положение с прикреплением их к подвесным лентам, выполняют в настиле верхней из уложенных горизонтально ремонтных площадок отверстия и подают горячий воздух по временным воздухопроводам в зазор между площадками по мере загрузки, разогрева и постепенного проникновения через прогоревшие участки площадок в пространство между поверхностью футеровки лещади и площадок раскаленных шихтовых материалов до окончательной загрузки и загорания загруженных в печь шихтовых материалов Изобретение относится к металлургии, а именно к способам ввода доменных печей в эксплуатацию после капитальных ремонтов І-П разрядов и устройствам для их осуществления, и может быть использовано после капитальнореконструированных ремонтов или нового строительства доменных печей Известны способы ввода доменных печей в эксплуатацию после капитальных ремонтов [1,2], включающие сушку печи электрообогревом, горячим воздухом, дровами, газом, мазутом с после дующей загрузкой печи шихтовыми материалами Недостатки способов - затруднение в обеспечении равномерного подъема температуры и поддержание ее на заданном уровне, значительные затраты ручного труда по подаче и укладке в печь дров, сбои поступления дозированного количества газа при пульсирующем его давлении в газопроводе Кроме того, при сушке печи газом загрузку печи начинают не ранее чем через 5 суток, или 120 ч после окончания сушки, а сушка печи горячим воздухом до загрузки печи отличается дли 2 Устройство для ускоренного ввода доменной печи в эксплуатацию после капитального ремонта, содержащее горизонтальные ремонтные площадки, установленные на поверхности футеровки лещади с зазором между собой, и воздушные фурмы с временными воздухопроводами подачи горячего воздуха, отличающееся тем, что временные воздухопроводы нижними концами расположены над лещадью, не доходя до ее поверхности на 1 м, с возможностью размещения в зазоре между двумя ремонтными площадками, в верхней из которых выполнены отверстия, а верхними концами соединены через одну с воздушными фурмами и контактируют с козырьками, образующими кольцевой склиз О (О 00 го тельностью и составляет до 95ч Известны устройства для осуществления способа ввода доменной печи в эксплуатацию после капитальных ремонтов, включающие систему газовоздухопроводов, электрообогрева, контрольноизмерительных приборов [1], а также временные трубопроводы, по длине которых прорезают отверстия диаметром 10мм, с подачей по трубопроводам коксового газа [2] Также содержат трубы, вставляемые в воздушные фурмы через одну, которые направляют вниз под прямым углом к горизонту и торцы их не доводят до поверхности лещади на расстояние 1м [3] Этим устройством печи сушат 72ч с последующей выдержкой 6ч без подачи воздуха, затем охлаждают 9ч с подготовкой к загрузке до 12ч путем заполнения через проемы фурменных приборов коксом, сооружения деревянного настила с укладкой на него дров, после чего производят загрузку шихтовых материалов Недостатки устройств - затраты ручного труда на укладку временных трубопроводов с прорезкой в них отверстий, сбои в поступлении в них дозированного количества газа при пульсирующем его давлении в газопроводе, дополнительные трудозатраты на снятие и установку фурменных приборов при загрузке кокса через их проемы, трудозатраты на сооружение деревянного настила и укладки на него дров, материальные затраты на пиломатериалы (более 100м3 леса при капремонте 1 разряда доменной печи полезным объемом 1386м3) Наиболее близким по технической сути является способ ускоренного ввода доменной печи в эксплуатацию и устройство для его осуществления [4], состоящий в том, что в заключительный период ремонта доменной печи все установленные в печи временные площадки, а также люльку для монтажа опускают и укладывают на лещадь, на которые размещают деревянные брусья, а затем печь задувают в обычном порядке Способ и устройство хотя и позволяют сократить длительность ремонта на период, требуемый для извлечения временных монтажных конструкций из печи, имеет недостатки - загромождение горна и значительные трудовые и материальные затраты на укладку деревянных брусьев Поставленная задача - сокращение продолжительности ввода доменной печи в эксплуатацию после капитального ремонта, снижение материальных и трудовых затрат Решение поставленной задачи по способу выполняется тем, что на поверхность футеровки лещади опускают и горизонтально укладывают с зазором между собой и поверхностью футеровки лещади две ремонтные площадки, бывшие при ремонте печи нижними подвесными, а остальные ремонтные площадки переводят в вертикальное положение с прикреплением их к подвесным лентам и выполнением в настиле верхней площадки отверстий с подачей горячего воздуха по временным воздухопроводам в зазор между площадками, разогрева и постепенного проникновения через прогоревшие участки площадок в пространство между поверхностью футеровки лещади и площадок раскаленных шихтовых материалов до окон 43862 чательной загрузки и загорания загруженных в печь шихтовых материалов Решение поставленной задачи по устройству выполняется тем, что временные воздухопроводы своими нижними концами расположены над лещадью, не доходя до ее поверхности на 1м с возможностью размещения в зазоре между двумя размещенными горизонтально ремонтными площадками, в верхней из которых выполнены отверстия, соединенными через одну с воздушными фурмами верхними концами, контактирующими с козырьками, образующими кольцевой склиз Способ и устройство поясняется на фиг 1 разрез по А-А на фиг 2 и фиг 2 - вид сверху и включает поверхность футеровки лещади 1, ремонтные площадки 2 с зазором "а" между ними и многочисленными отверстиями "б" в настиле верхней площадки, воздушные фурмы 3, временные воздухопроводы 4, металлические козырьки 5, образующие кольцевой склиз, воздухопровод горячего дутья 6, нижние концы 7 воздухопровода 4, не доходящие до поверхности лещади 1 на расстояние п, равное 1м, верхние концы 8 воздухопровода 4, соединенные через одну с воздушными фурмами 3 Способ и устройство работают следующим образом В заключительный период ремонта на поверхность футеровки лещади 1, предварительно защищенной слоем шлака, опускают и укладывают горизонтально две ремонтные площадки 2, бывшие при ремонте нижними подвесными площадками Ремонтные площадки 2 укладывают с зазором "а" между их плоскостями Остальные ремонтные площадки (на фиг 1 не показаны), для удобства дальнейшей загрузки шихты в печь, переводят в вертикальное положение с креплением их к подвесным лентам, а в настиле верхней выполняют отверстия "б" От воздушных фурм 3 через одну монтируют временные воздухопроводы 4 Для их защиты от повреждения падающими кусками шихтовых материалов при загрузке печи через засыпное устройство, а также ориентации попадания шихты к центру верхней площадки, служат металлические козырьки 5, смонтированные под утлом по кольцу выше временных воздухопроводов 4 и при опираний на верхние концы 8, соединенные с через одну с воздушными фурмами 3 и образующие кольцевой склиз Нижние концы 7 воздухопровода 4 располагают над лещадью 1, не доходя до ее поверхности на величину п, равную 1м в зазоре "а" между ремонтными площадками 2 От воздухопровода 6 горячего дутья по временному воздухопроводу 4 подают горячий воздух в зазор "а" между площадками 2 Через засыпное устройство в печь загружают шихтовые материалы По мере загрузки шихтовых материалов и их ориентации, благодаря кольцевому склизу, на верхнюю площадку с отверстиями и горячему дутью, происходит возгорание, разогрев и постепенное проникновение раскаленных шихтовых материалов через прогоревшие участки площадки в пространство между поверхностью футеровки лещади и площадок до окончательной 43862 загрузки и загорания загруженных в печь шихтовых материалов Способ ускоренного ввода доменной печи в эксплуатацию после капитального ремонта и устройство для его осуществления позволит сократить продолжительность капитального ремонта доменной печи в среднем на 40ч за счет сокращения продолжительности сушки и разогрева доменной печи с 60ч согласно графику до 20ч по предлагаемому способу и устройству для его осуществления Сокращение продолжительности сушки и разогрева по сравнению с прототипом достигается тем, что процессы сушки, разогрева и задувки производятся непрерывно по мере загрузки шихтовых материалов, а также аккумулирования значительной тепловой энергии в пространстве между поверхностью футеровки лещади, и горизонтально расположенными площадками Проникновение раскаленных шихтовых материалов, размещаемых на поверхности площадок, при дальнейшей подаче под площадки горячего воздуха и прогорании их, в связи с многочисленными прорезанными отверстиями в настиле площадки, в пространстве под ними создаются дополнительные тепловые потоки, поднимаемые вверх, что способствует быстрому просыханию футеровки на всю толщину и сокращению продолжительности работ по вводу печи в эксплуатацию Фиг і ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
