Набивна вогнетривка маса

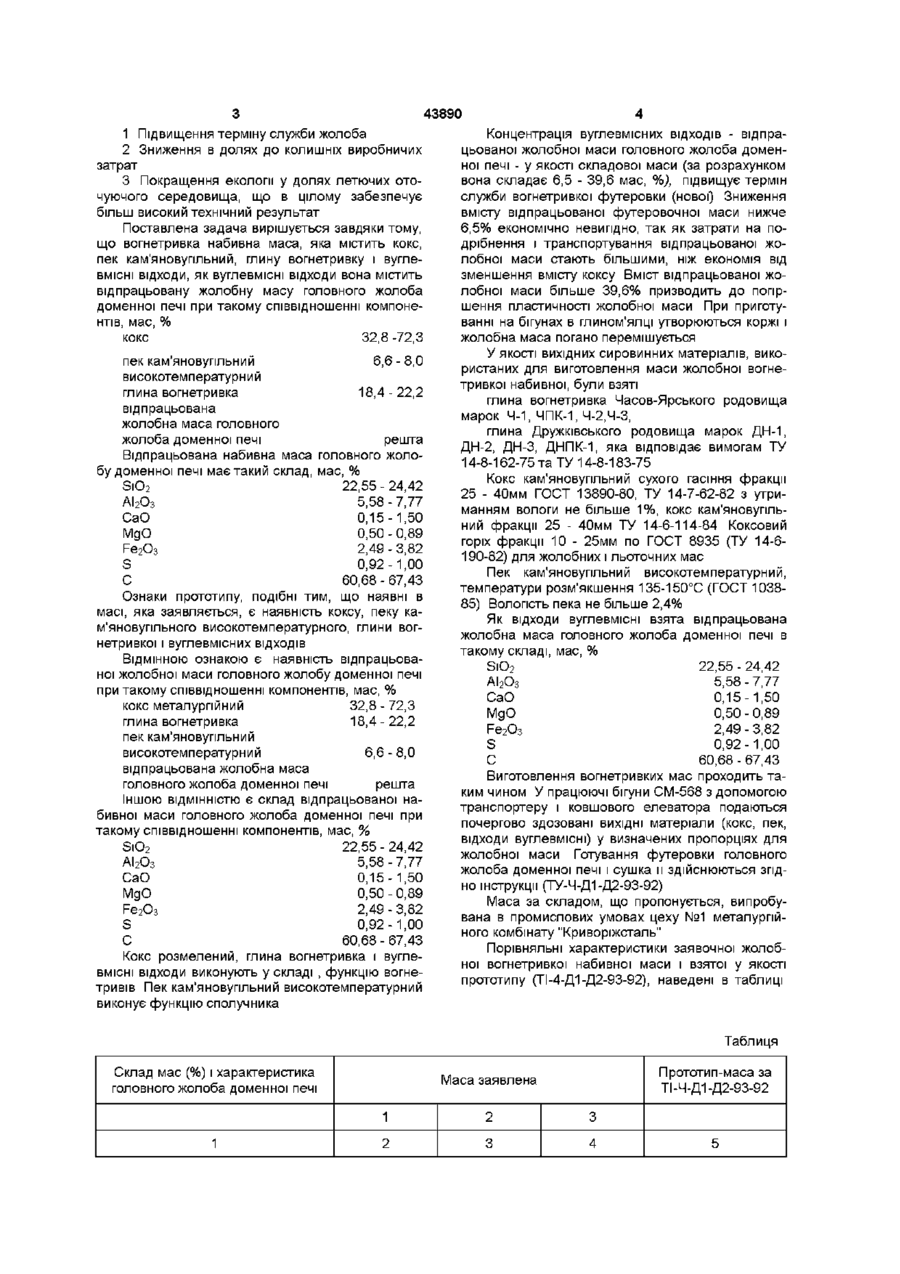

1 Набивна вогнетривка маса, що містить кокс, глину вогнетривку, пек кам'яновугільний та вуглевмісні відходи, яка відрізняється тим, що як вуглевмісні відходи вона містить відпрацьовану жолобну масу головного жолоба доменної печі при такому співвідношенні компонентів, мас % кокс 32,8 - 72,3 глина вогнетривка 18,4-22,2 6,6-8,0 відпрацьована жолобна маса головного решта жолоба доменної печі 2 Набивна вогнетривка маса за п 1, яка відрізняється тим, що відпрацьована жолобна маса головного жолоба доменної печі має такий склад, мас % SiO2 22,55 - 24,42 АІ2О3 5,88 - 7,77 СаО 0,15-1,50 МдО 0,50 - 0,89 Fe2O3 2,49 - 3,82 S 0,92-1,00 С 60,68 -67,43 О О Винахід має відношення до чорної металурги, а саме, до виробництва вогнетривких матеріалів для футеровки головних жолобів доменних печей Відома вогнетривка маса для футеровки головних жолобів доменних печей, яка містить пластифікатор вуглевмісних компонентів, кам'яновугільний пек та вогнетривкі добавки (автсв СРСР №622846 С 04 В 35/68, 1975) Відома маса характеризується невисокою СТІЙКІСТЮ і підвищеним зношенням внаслідок контакту з розплавленим металом та шлаком Відома вогнетривка маса, яка містить вогнетриви, сполучник і добавку (авт св СРСР 1109366 С 04 В 33/22, 1984) Відома маса характеризується високою термічною СТІЙКІСТЮ і механічною МІЦНІСТЮ на здавлення та розрив після сушки Низька відкрита пористість призводить, в умовах різкого підвищення або зниження температури (20 - 1500 градусів за Цельсі єм), до утворення тріщин, а потім зниження СТІЙКОСТІ футеровки в цілому Найбільш близькою за технічною суттю і результатом, який досягається при використанні, є вогнетривка маса, що містить вогнетриви кокс, глину і вуглевмісні відходи, в'яжуче - пек (Технологічна інструкція по виготовленню вогнетривких мас для доменних печей ТІ-4-ДІ-Д2-93-92 Державний комітет металургії Україна Криворізький державний гірничо-металургійний комбінат "Криворіжсталь", с 5, склад 2) Відома вогнетривка маса має короткий термін використання, містить висококоштовний кокс, при вилучені із жолоба не йде в переробку, а йде у відходи і забруднює довкілля В основу винаходу поставлена задача удосконалення складу вогнетривкої маси шляхом часткової заміни коксу і пеку на вуглевмісні відходи - відпрацьовану жолобну масу головного жолоба доменної печі, що забезпечує о> 00 со 43890 1 Підвищення терміну служби жолоба 2 Зниження в долях до колишніх виробничих затрат 3 Покращення екології у долях летючих оточуючого середовища, що в цілому забезпечує більш високий технічний результат Поставлена задача вирішується завдяки тому, що вогнетривка набивна маса, яка містить кокс, пек кам'яновугільний, глину вогнетривку і вуглевмісні відходи, як вуглевмісні відходи вона містить відпрацьовану жолобну масу головного жолоба доменної печі при такому співвідношенні компонентів, мас, % кокс 32,8 -72,3 пек кам'яновугільний 6,6 - 8,0 високотемпературний глина вогнетривка 18,4 - 22,2 відпрацьована жолобна маса головного жолоба доменної печі решта Відпрацьована набивна маса головного жолобу доменної печі має такий склад, мас, % SiO 2 22,55 - 24,42 АІ 2 Оз 5,58-7,77 СаО 0,15-1,50 МдО 0,50-0,89 Fe 2 O 3 2,49 - 3,82 S 0,92-1,00 С 60,68 - 67,43 Ознаки прототипу, подібні тим, що наявні в масі, яка заявляється, є наявність коксу, пеку кам'яновугільного високотемпературного, глини вогнетривкої і вуглевмісних ВІДХОДІВ ВІДМІННОЮ ознакою є наявність відпрацьованої жолобної маси головного жолобу доменної печі при такому співвідношенні компонентів, мас, % кокс металургійний 32,8 - 72,3 глина вогнетривка 18,4 - 22,2 пек кам'яновугільний високотемпературний 6,6 - 8,0 відпрацьована жолобна маса головного жолоба доменної печі решта Іншою ВІДМІННІСТЮ є склад відпрацьованої набивної маси головного жолоба доменної печі при такому співвідношенні компонентів, мас, % SiO 2 22,55 - 24,42 АІ2О3 5,58-7,77 СаО 0,15-1,50 МдО 0,50-0,89 Fe 2 O 3 2,49 - 3,82 S 0,92-1,00 С 60,68 - 67,43 Кокс розмелений, глина вогнетривка і вуглевмісні ВІДХОДИ виконують у складі , функцію вогнетривів Пек кам'яновугільний високотемпературний виконує функцію сполучника Концентрація вуглевмісних ВІДХОДІВ - відпрацьованої жолобної маси головного жолоба доменної печі - у якості складової маси (за розрахунком вона складає 6,5 - 39,6 мас, %), підвищує термін служби вогнетривкої футеровки (нової) Зниження вмісту відпрацьованої футеровочної маси нижче 6,5% економічно невигідно, так як затрати на подрібнення і транспортування відпрацьованої жолобної маси стають більшими, ніж економія від зменшення вмісту коксу Вміст відпрацьованої жолобної маси більше 39,6% призводить до погіршення пластичності жолобної маси При приготуванні на бігунах в глином'ялці утворюються коржі і жолобна маса погано перемішується У якості вихідних сировинних матеріалів, використаних для виготовлення маси жолобної вогнетривкої набивної, були взяті глина вогнетривка Часов-Ярського родовища марок 4 - 1 , ЧПК-1, 4-2,4-3, глина Дружківського родовища марок ДН-1, ДН-2, ДН-3, ДНПК-1, яка відповідає вимогам ТУ 14-8-162-75 та ТУ 14-8-183-75 Кокс кам'яновугільний сухого гасіння фракції 25 - 40мм ГОСТ 13890-80, ТУ 14-7-62-82 з утриманням вологи не більше 1 % , кокс кам'яновугільний фракції 25 - 40мм ТУ 14-6-114-84 Коксовий горіх фракції 10 - 25мм по ГОСТ 8935 (ТУ 14-6190-82) для жолобних і льоточних мас Пек кам'яновугільний високотемпературний, температури розм'якшення 135-150°С (ГОСТ 103885) Вологість пека не більше 2,4% Як відходи вуглевмісні взята відпрацьована жолобна маса головного жолоба доменної печі в такому складі, мас, % SiO 2 22,55 - 24,42 АІ2О3 5,58-7,77 СаО 0,15-1,50 МдО 0,50-0,89 Г-е2О3 2,49 - 3,82 S 0,92-1,00 С 60,68 - 67,43 Виготовлення вогнетривких мас проходить таким чином У працюючі бігуни СМ-568 з допомогою транспортеру і ковшового елеватора подаються почергово здозовані ВИХІДНІ матеріали (кокс, пек, відходи вуглевмісні) у визначених пропорціях для жолобної маси Готування футеровки головного жолоба доменної печі і сушка и здійснюються згідно інструкції (ТУ-Ч-Д1-Д2-93-92) Маса за складом, що пропонується, випробувана в промислових умовах цеху №1 металургійного комбінату "Криворіжсталь" Порівняльні характеристики заявочної жолобної вогнетривкої набивної маси і взятої у якості прототипу (ТІ-4-Д1-Д2-93-92), наведені в таблиці Таблиця Склад мас (%) і характеристика головного жолоба доменної печі Прототип-маса за ТІ-Ч-Д1-Д2-93-92 Маса заявлена 1 1 2 3 2 3 4 5 43890 Продовження таблиці Кокс металургійний 31,0 Пек кам'яновугільний високотемпературний Глина вогнетривка 32,8 52,0 48,7 - 59,5 5,0 6,6 7,5 12,1 -14,9 17,0 18,4 20,0 17,5-20,3 12,1 -14,9 42,2 20,5 Відходи вуглевмісні Відпрацьована жолобна маса го47,0 ловного жолоба доменної печі Термін служби, діб Екологія утилізується 10 -100% до 50% ЕКОНОМІЯ коксу Як видно із таблиці, заявлена жолобна вогнетривка набивна маса дозволяє на 20% збільшити термін служби головного жолоба доменної печі при 100%-й утилізації вуглевмісних ВІДХОДІВ відпрацьованої жолобної маси головного жолоба доменної печі, який містить у своєму складі багато вуглецю (до 67%), що іс 8 не утилізується тотно знижує затрати на виробництво самої маси за рахунок зменшення и коштовної коксової складової Відпрацьовану жолобну масу головного жолоба доменної печі можна використовувати багаторазово (по мірі випалювання вуглецю), але не менше 2-х разів ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
