Спосіб визначення температури в осередку деформації при холодному прокатуванні штаб

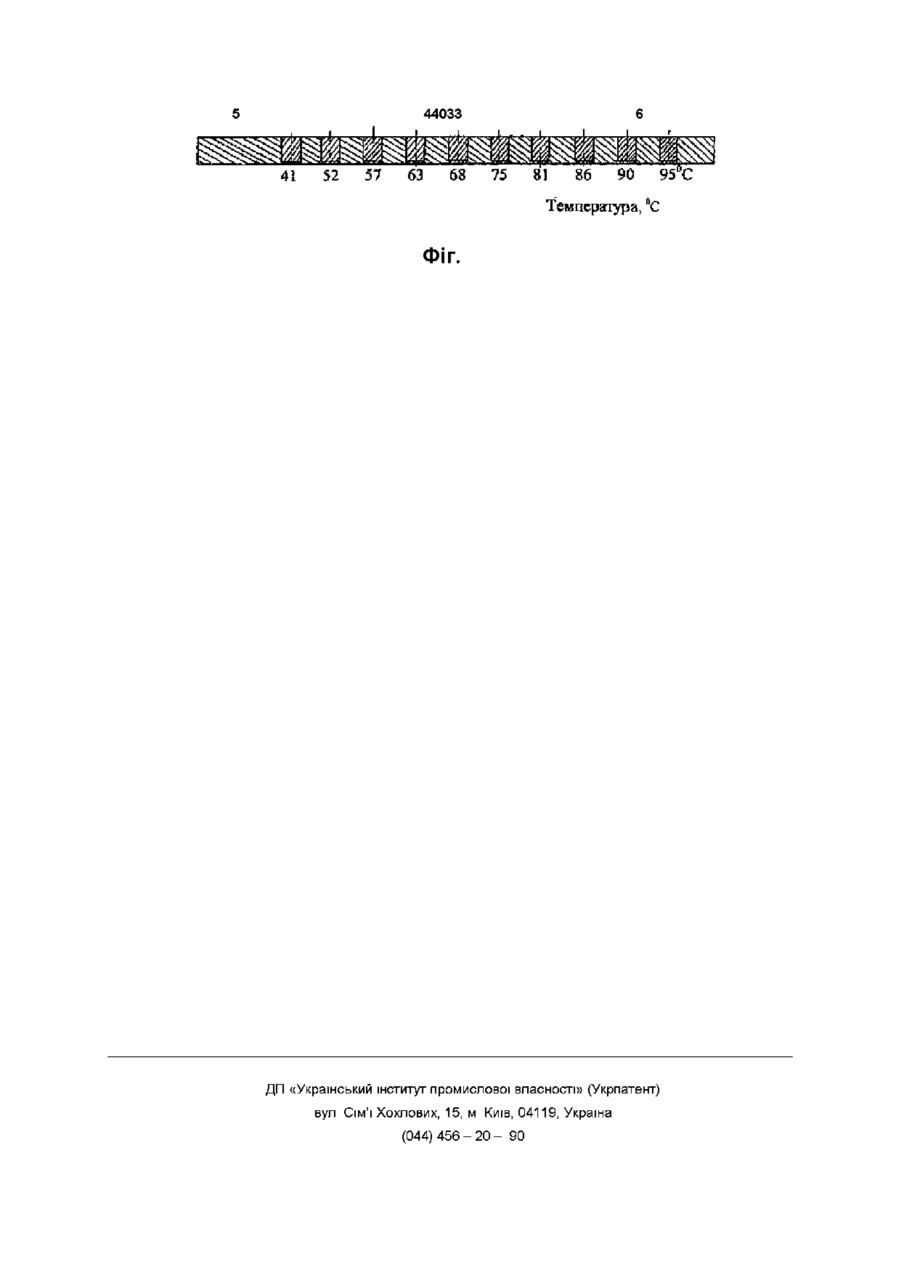

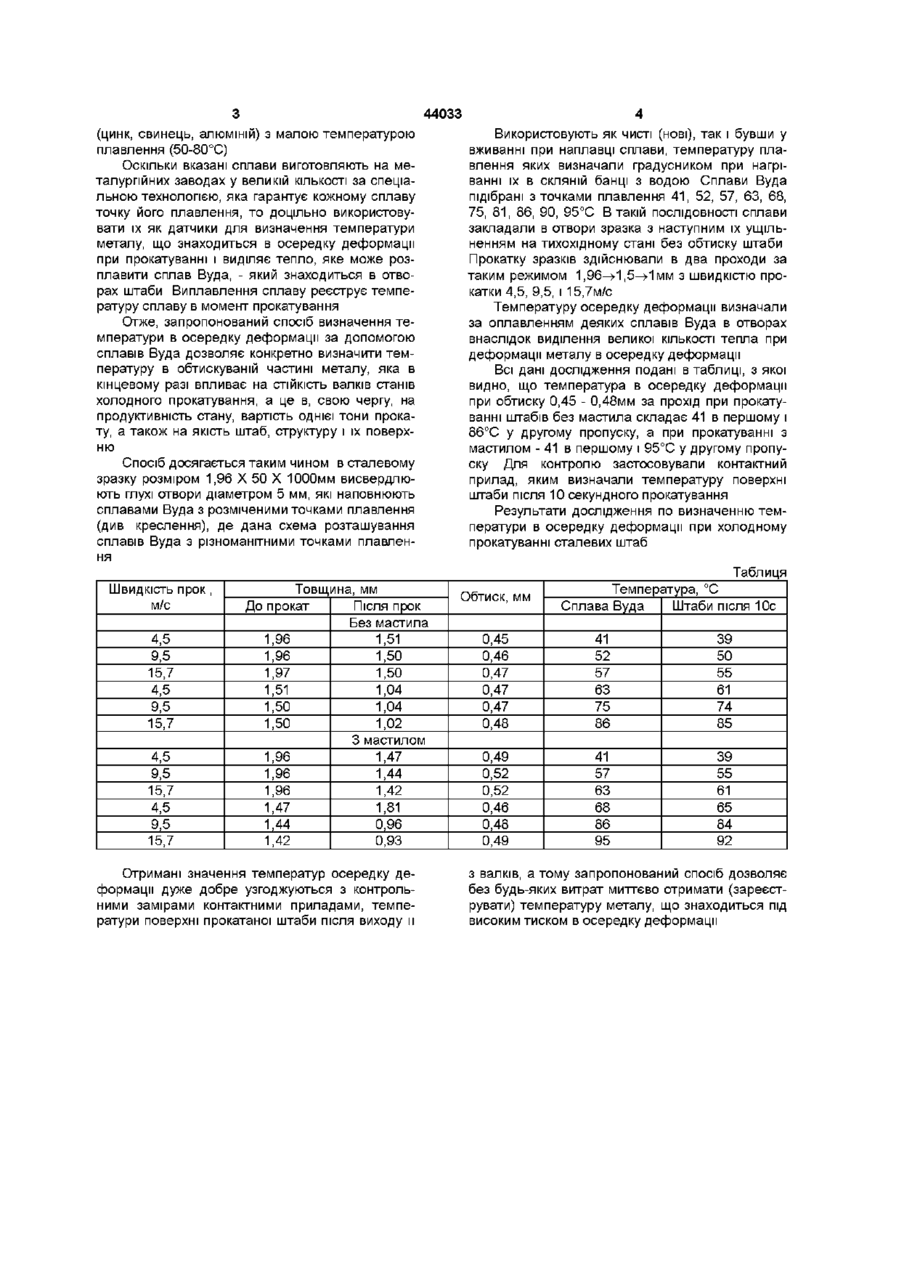

Спосіб визначення температури в осередку деформації при холодному прокатуванні штаб, що включає розташування датчиків в зоні контролю, який відрізняється тим, що як датчики використовують сплави Вуда з різною температурою плавлення, розташовані в порядку зростання точок плавлення в отворах, виконаних уздовж контрольованої штаби талу в осередку деформації становить десяті долі міліметру і діод буде розчавлений під час прокатування, окрім того, дроти, що подають напругу на діоди, миттєво будуть розірвані з-за великої швидкості прокатування В основу винаходу поставлена мета розробити спосіб визначення температури в осередку деформації при холодному прокатуванні штаб, в якому за рахунок застосування нових засобів контролю і їх розташуванні на зразку, що прокатується, досягається можливість миттєвої реєстрації температури осередку деформації металу, що деформується під час прокатування Для роз'вязання поставленої задачі спосіб визначення температури в осередку деформації, що включає розташування датчиків в зоні контролю, у ВІДПОВІДНОСТІ з винаходом як датчики використовують сплави Вуда з різною температурою плавлення, які розміщують в отворі штаби (попередньо виконані у довжині штаби) в порядку зростання точок плавлення сплавів Особливістю цього способу є фіксація і запам'ятовування температури осередку деформації без якихось дротів та приладів в момент прокатування, а не запам'ятовування температури штаби після прокатування, яка в цьому випадку набагато нижча температури осередку деформації Відомо, ЩО В машинобудуванні і інших галузях народного господарства при паянні металевих зразків використовують сплави латуні і бронзи (поро-пеки) з фіксованою високою температурою плавлення (700 - 800°С), наприклад, для припаювання різальної частини на передній поверхні різця, або сплави Вуда - для припаювання кольорових пластичних металів CO го о 44033 (цинк, свинець, алюміній) з малою температурою плавлення (50-80°С) Оскільки вказані сплави виготовляють на металургійних заводах у великій КІЛЬКОСТІ за спеціальною технологією, яка гарантує кожному сплаву точку його плавлення, то доцільно використовувати їх як датчики для визначення температури металу, що знаходиться в осередку деформації при прокатуванні і виділяє тепло, яке може розплавити сплав Вуда, - який знаходиться в отворах штаби Виплавлення сплаву реєструє температуру сплаву в момент прокатування Отже, запропонований спосіб визначення температури в осередку деформації за допомогою сплавів Вуда дозволяє конкретно визначити температуру в обтискуваній частині металу, яка в кінцевому разі впливає на СТІЙКІСТЬ валків станів холодного прокатування, а це в, свою чергу, на продуктивність стану, вартість однієї тони прокату, а також на якість штаб, структуру і їх поверхню Спосіб досягається таким чином в сталевому зразку розміром 1,96 X 50 X 1000мм висвердлюють глухі отвори діаметром 5 мм, які наповнюють сплавами Вуда з розміченими точками плавлення (див креслення), де дана схема розташування сплавів Вуда з різноманітними точками плавлення Швидкість прок, м/с 4,5 9,5 15,7 4,5 9,5 15,7 4,5 9,5 15,7 4,5 9,5 15,7 Товщина, мм До прокат Після прок Без мастила 1,96 1,51 1,96 1,50 1,97 1,50 1,51 1,04 1,50 1,04 1,50 1,02 3 мастилом 1,96 1,47 1,96 1,44 1,96 1,42 1,47 1,81 1,44 0,96 1,42 0,93 Отримані значення температур осередку деформації дуже добре узгоджуються з контрольними замірами контактними приладами, температури поверхні прокатаної штаби після виходу и Використовують як чисті (нові), так і бувши у вживанні при наплавці сплави, температуру плавлення яких визначали градусником при нагріванні їх в скляній банці з водою Сплави Вуда підібрані з точками плавлення 41, 52, 57, 63, 68, 75, 81, 86, 90, 95°С В такій ПОСЛІДОВНОСТІ сплави закладали в отвори зразка з наступним їх ущільненням на тихохідному стані без обтиску штаби Прокатку зразків здійснювали в два проходи за таким режимом 1,96^1,5^1 мм з швидкістю прокатки 4,5, 9,5, і 15,7м/с Температуру осередку деформації визначали за оплавленням деяких сплавів Вуда в отворах внаслідок виділення великої КІЛЬКОСТІ тепла при деформації металу в осередку деформації Всі дані дослідження подані в таблиці, з якої видно, що температура в осередку деформації при обтиску 0,45 - 0,48мм за прохід при прокатуванні штабів без мастила складає 41 в першому і 86°С у другому пропуску, а при прокатуванні з мастилом - 41 в першому і 95°С у другому пропуску Для контролю застосовували контактний прилад, яким визначали температуру поверхні штаби після 10 секундного прокатування Результати дослідження по визначенню температури в осередку деформації при холодному прокатуванні сталевих штаб Обтиск, мм Таблиця Температура, °С Сплава Вуда Штаби після 10с 0,45 0,46 0,47 0,47 0,47 0,48 41 52 57 63 75 86 39 50 55 61 74 85 0,49 0,52 0,52 0,46 0,48 0,49 41 57 63 68 86 95 39 55 61 65 84 92 з валків, а тому запропонований спосіб дозволяє без будь-яких витрат миттєво отримати (зареєструвати) температуру металу, що знаходиться під високим тиском в осередку деформації 44033 41 52 51 63 68 75 81 86 90 Температура, °С ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 95°C
