Апарат для ультразвукової терапії

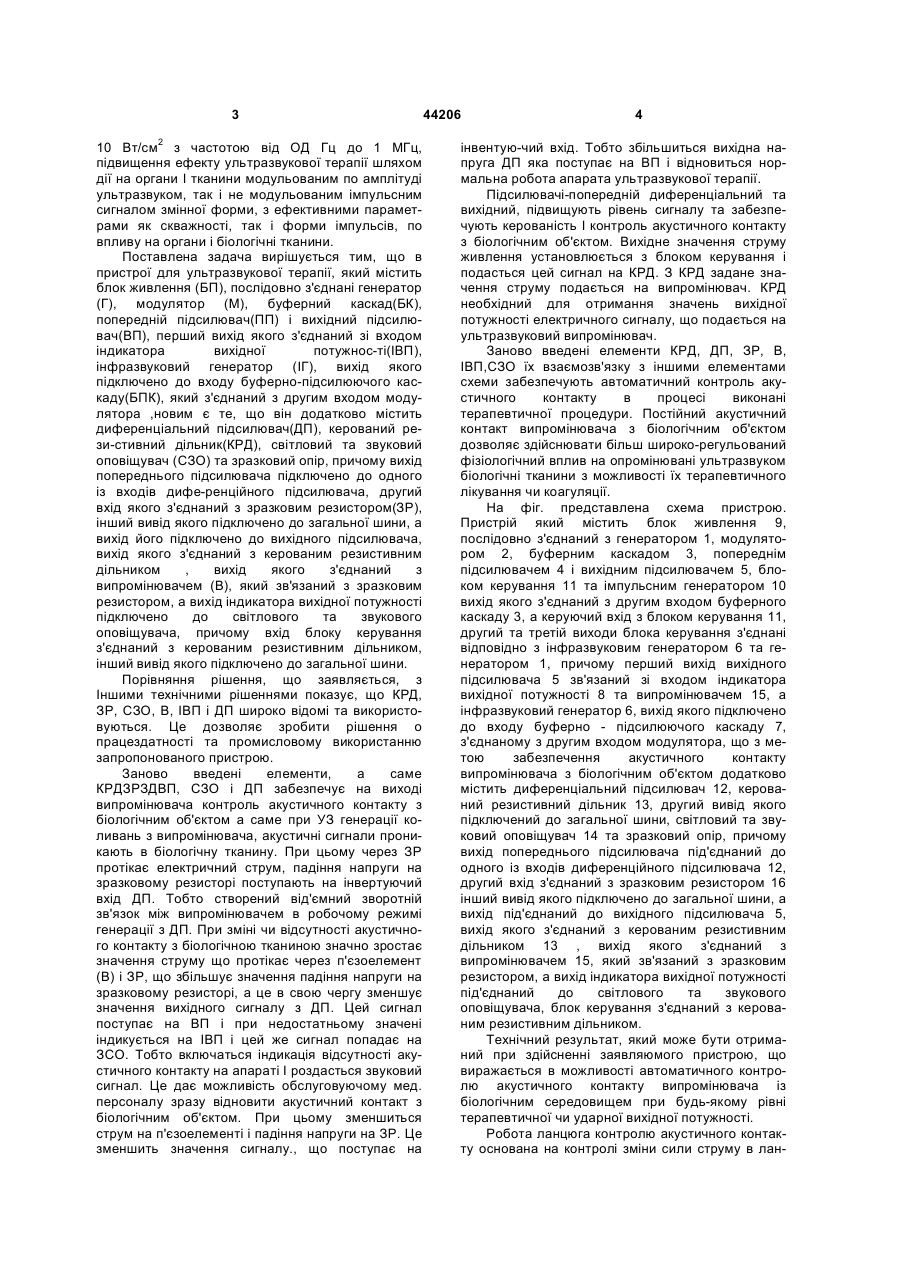

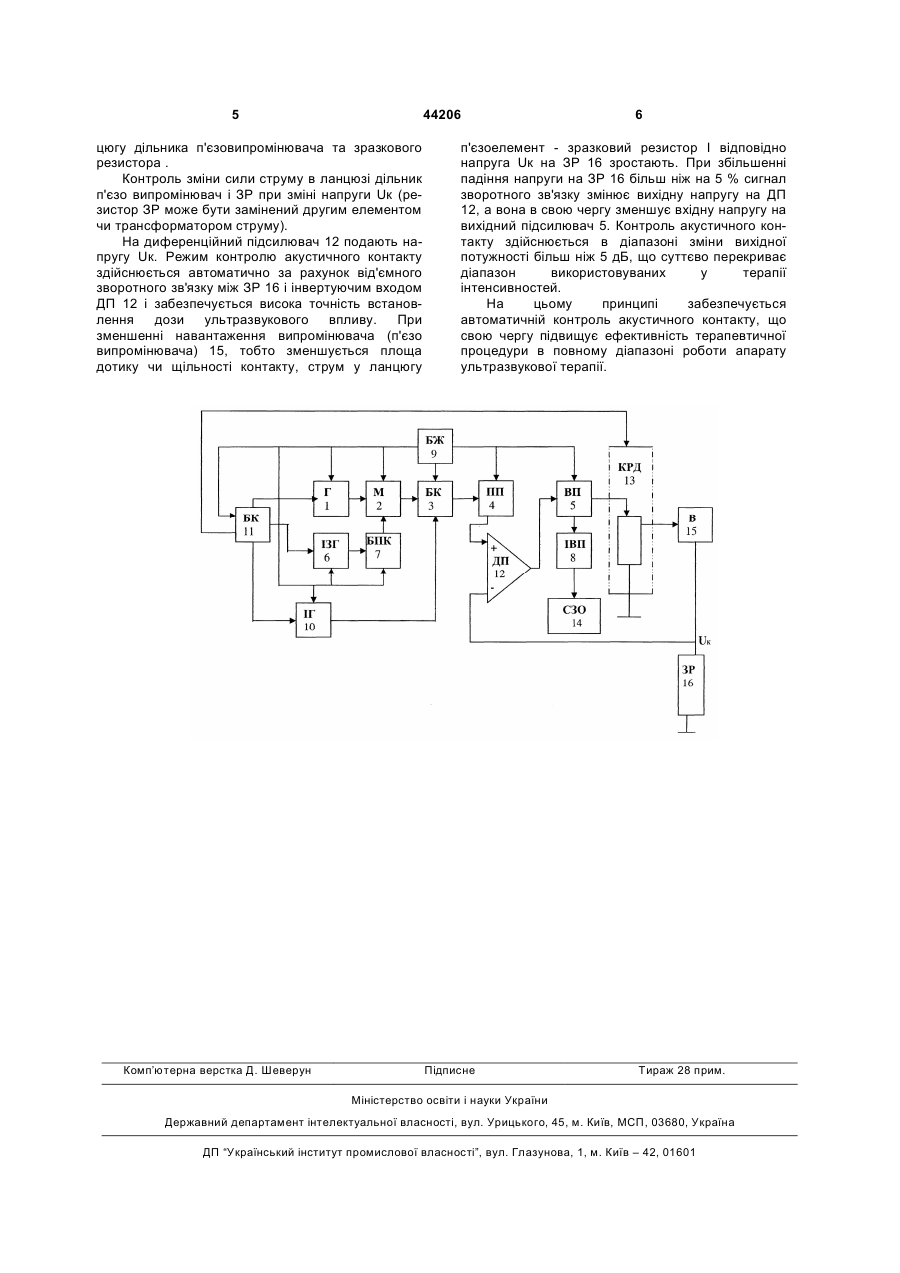

Апарат для ультразвукової терапії, що містить блок живлення, послідовно з'єднані генератор, модулятор, буферний каскад, попередній підсилювач, вихідний підсилювач, блок керування та імпульсний генератор, вихід якого з'єднаний з другим входом буферного каскаду, а керуючий вхід з блоком керування, другий та третій виходи блока керування з'єднані відповідно з інфразвуковим генератором та генератором, при цьому перший вихід вихідного підсилювача зв'язаний зі входом індикатора вихідної потужності, випромінювач, при цьому 3 10 Вт/см2 з частотою від ОД Гц до 1 МГц, підвищення ефекту ультразвукової терапії шляхом дії на органи І тканини модульованим по амплітуді ультразвуком, так і не модульованим імпульсним сигналом змінної форми, з ефективними параметрами як скважності, так і форми імпульсів, по впливу на органи і біологічні тканини. Поставлена задача вирішується тим, що в пристрої для ультразвукової терапії, який містить блок живлення (БП), послідовно з'єднані генератор (Г), модулятор (М), буферний каскад(БК), попередній підсилювач(ПП) і вихідний підсилювач(ВП), перший вихід якого з'єднаний зі входом індикатора вихідної потужнос-ті(ІВП), інфразвуковий генератор (ІГ), вихід якого підключено до входу буферно-підсилюючого каскаду(БПК), який з'єднаний з другим входом модулятора ,новим є те, що він додатково містить диференціальний підсилювач(ДП), керований рези-стивний дільник(КРД), світловий та звуковий оповіщувач (СЗО) та зразковий опір, причому вихід попереднього підсилювача підключено до одного із входів дифе-ренційного підсилювача, другий вхід якого з'єднаний з зразковим резистором(ЗР), інший вивід якого підключено до загальної шини, а вихід його підключено до вихідного підсилювача, вихід якого з'єднаний з керованим резистивним дільником , вихід якого з'єднаний з випромінювачем (В), який зв'язаний з зразковим резистором, а вихід індикатора вихідної потужності підключено до світлового та звукового оповіщувача, причому вхід блоку керування з'єднаний з керованим резистивним дільником, інший вивід якого підключено до загальної шини. Порівняння рішення, що заявляється, з Іншими технічними рішеннями показує, що КРД, ЗР, СЗО, В, ІВП і ДП широко відомі та використовуються. Це дозволяє зробити рішення о працездатності та промисловому використанню запропонованого пристрою. Заново введені елементи, а саме КРДЗРЗДВП, СЗО і ДП забезпечує на виході випромінювача контроль акустичного контакту з біологічним об'єктом а саме при УЗ генерації коливань з випромінювача, акустичні сигнали проникають в біологічну тканину. При цьому через ЗР протікає електричний струм, падіння напруги на зразковому резисторі поступають на інвертуючий вхід ДП. Тобто створений від'ємний зворотній зв'язок між випромінювачем в робочому режимі генерації з ДП. При зміні чи відсутності акустичного контакту з біологічною тканиною значно зростає значення струму що протікає через п'єзоелемент (В) і ЗР, що збільшує значення падіння напруги на зразковому резисторі, а це в свою чергу зменшує значення вихідного сигналу з ДП. Цей сигнал поступає на ВП і при недостатньому значені індикується на ІВП і цей же сигнал попадає на ЗСО. Тобто включаться індикація відсутності акустичного контакту на апараті І роздасться звуковий сигнал. Це дає можливість обслуговуючому мед. персоналу зразу відновити акустичний контакт з біологічним об'єктом. При цьому зменшиться струм на п'єзоелементі і падіння напруги на ЗР. Це зменшить значення сигналу., що поступає на 44206 4 інвентую-чий вхід. Тобто збільшиться вихідна напруга ДП яка поступає на ВП і відновиться нормальна робота апарата ультразвукової терапії. Підсилювачі-попередній диференціальний та вихідний, підвищують рівень сигналу та забезпечують керованість І контроль акустичного контакту з біологічним об'єктом. Вихідне значення струму живлення установлюється з блоком керування і подасться цей сигнал на КРД. З КРД задане значення струму подається на випромінювач. КРД необхідний для отримання значень вихідної потужності електричного сигналу, що подається на ультразвуковий випромінювач. Заново введені елементи КРД, ДП, ЗР, В, ІВП,СЗО їх взаємозв'язку з іншими елементами схеми забезпечують автоматичний контроль акустичного контакту в процесі виконані терапевтичної процедури. Постійний акустичний контакт випромінювача з біологічним об'єктом дозволяє здійснювати більш широко-регульований фізіологічний вплив на опромінювані ультразвуком біологічні тканини з можливості їх терапевтичного лікування чи коагуляції. На фіг. представлена схема пристрою. Пристрій який містить блок живлення 9, послідовно з'єднаний з генератором 1, модулятором 2, буферним каскадом 3, попереднім підсилювачем 4 і вихідним підсилювачем 5, блоком керування 11 та імпульсним генератором 10 вихід якого з'єднаний з другим входом буферного каскаду 3, а керуючий вхід з блоком керування 11, другий та третій виходи блока керування з'єднані відповідно з інфразвуковим генератором 6 та генератором 1, причому перший вихід вихідного підсилювача 5 зв'язаний зі входом індикатора вихідної потужності 8 та випромінювачем 15, а інфразвуковий генератор 6, вихід якого підключено до входу буферно - підсилюючого каскаду 7, з'єднаному з другим входом модулятора, що з метою забезпечення акустичного контакту випромінювача з біологічним об'єктом додатково містить диференціальний підсилювач 12, керований резистивний дільник 13, другий вивід якого підключений до загальної шини, світловий та звуковий оповіщувач 14 та зразковий опір, причому вихід попереднього підсилювача під'єднаний до одного із входів диференційного підсилювача 12, другий вхід з'єднаний з зразковим резистором 16 інший вивід якого підключено до загальної шини, а вихід під'єднаний до вихідного підсилювача 5, вихід якого з'єднаний з керованим резистивним дільником 13 , вихід якого з'єднаний з випромінювачем 15, який зв'язаний з зразковим резистором, а вихід індикатора вихідної потужності під'єднаний до світлового та звукового оповіщувача, блок керування з'єднаний з керованим резистивним дільником. Технічний результат, який може бути отриманий при здійсненні заявляюмого пристрою, що виражається в можливості автоматичного контролю акустичного контакту випромінювача із біологічним середовищем при будь-якому рівні терапевтичної чи ударної вихідної потужності. Робота ланцюга контролю акустичного контакту основана на контролі зміни сили струму в лан 5 44206 цюгу дільника п'єзовипромінювача та зразкового резистора . Контроль зміни сили струму в ланцюзі дільник п'єзо випромінювач і ЗР при зміні напруги Uк (резистор ЗР може бути замінений другим елементом чи трансформатором струму). На диференційний підсилювач 12 подають напругу Uк. Режим контролю акустичного контакту здійснюється автоматично за рахунок від'ємного зворотного зв'язку між ЗР 16 і інвертуючим входом ДП 12 і забезпечується висока точність встановлення дози ультразвукового впливу. При зменшенні навантаження випромінювача (п'єзо випромінювача) 15, тобто зменшується площа дотику чи щільності контакту, струм у ланцюгу Комп’ютерна верстка Д. Шеверун 6 п'єзоелемент - зразковий резистор І відповідно напруга Uк на ЗР 16 зростають. При збільшенні падіння напруги на ЗР 16 більш ніж на 5 % сигнал зворотного зв'язку змінює вихідну напругу на ДП 12, а вона в свою чергу зменшує вхідну напругу на вихідний підсилювач 5. Контроль акустичного контакту здійснюється в діапазоні зміни вихідної потужності більш ніж 5 дБ, що суттєво перекриває діапазон використовуваних у терапії інтенсивностей. На цьому принципі забезпечується автоматичній контроль акустичного контакту, що свою чергу підвищує ефективність терапевтичної процедури в повному діапазоні роботи апарату ультразвукової терапії. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
