Пристрій для пропаювання стиків між ливарними моделями
Номер патенту: 44222
Опубліковано: 25.09.2009
Автори: Баннов Генадій Михайлович, Фурсеєв Андрій Сергійович
Формула / Реферат
Пристрій для пропаювання стиків між ливарними моделями, що містить вертикальний штовхач, який відрізняється тим, що пристрій оснащено конструктивно пов'язаними між собою вузлами: базування, затиску і обертання, пропаювання, блоком автоматики.
Текст

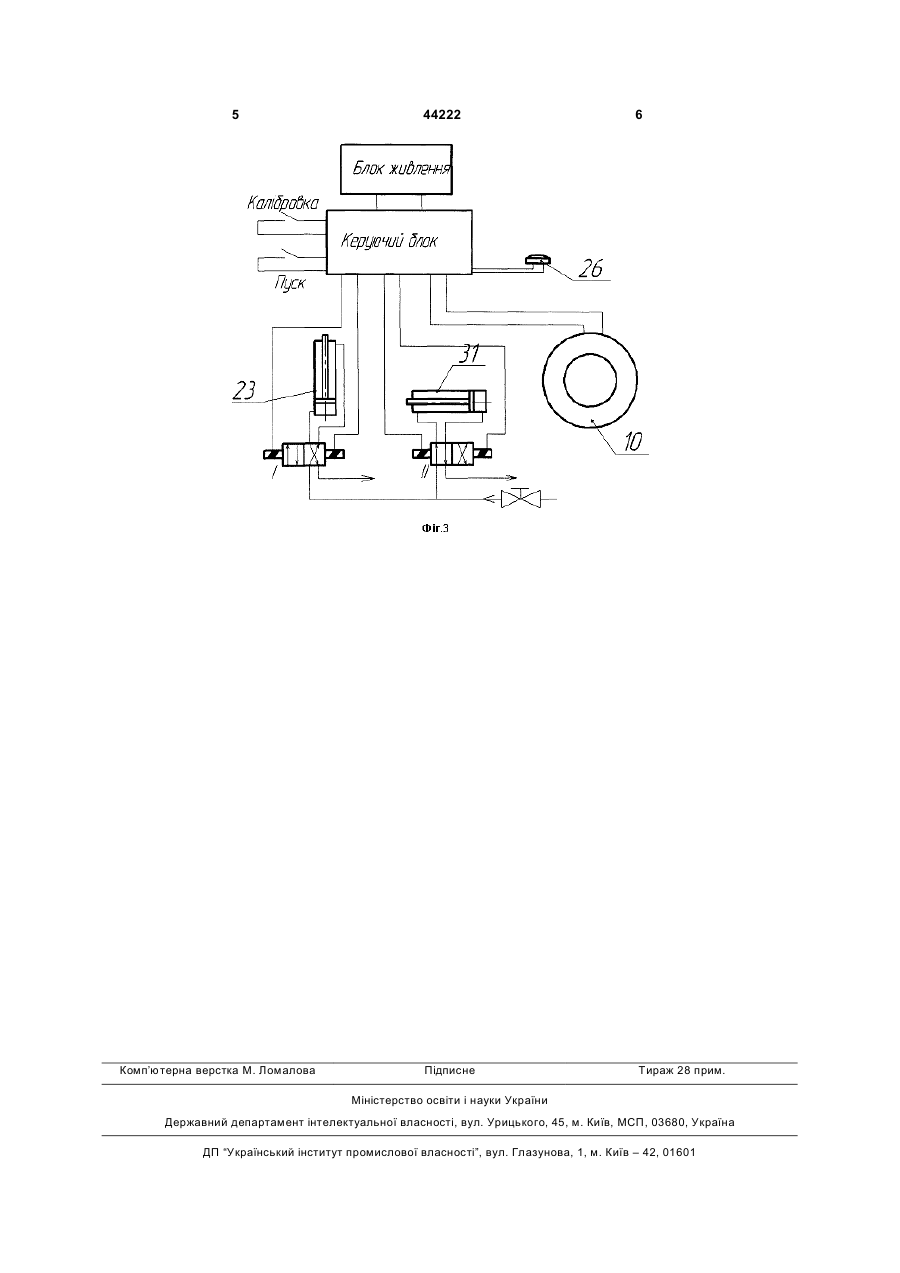

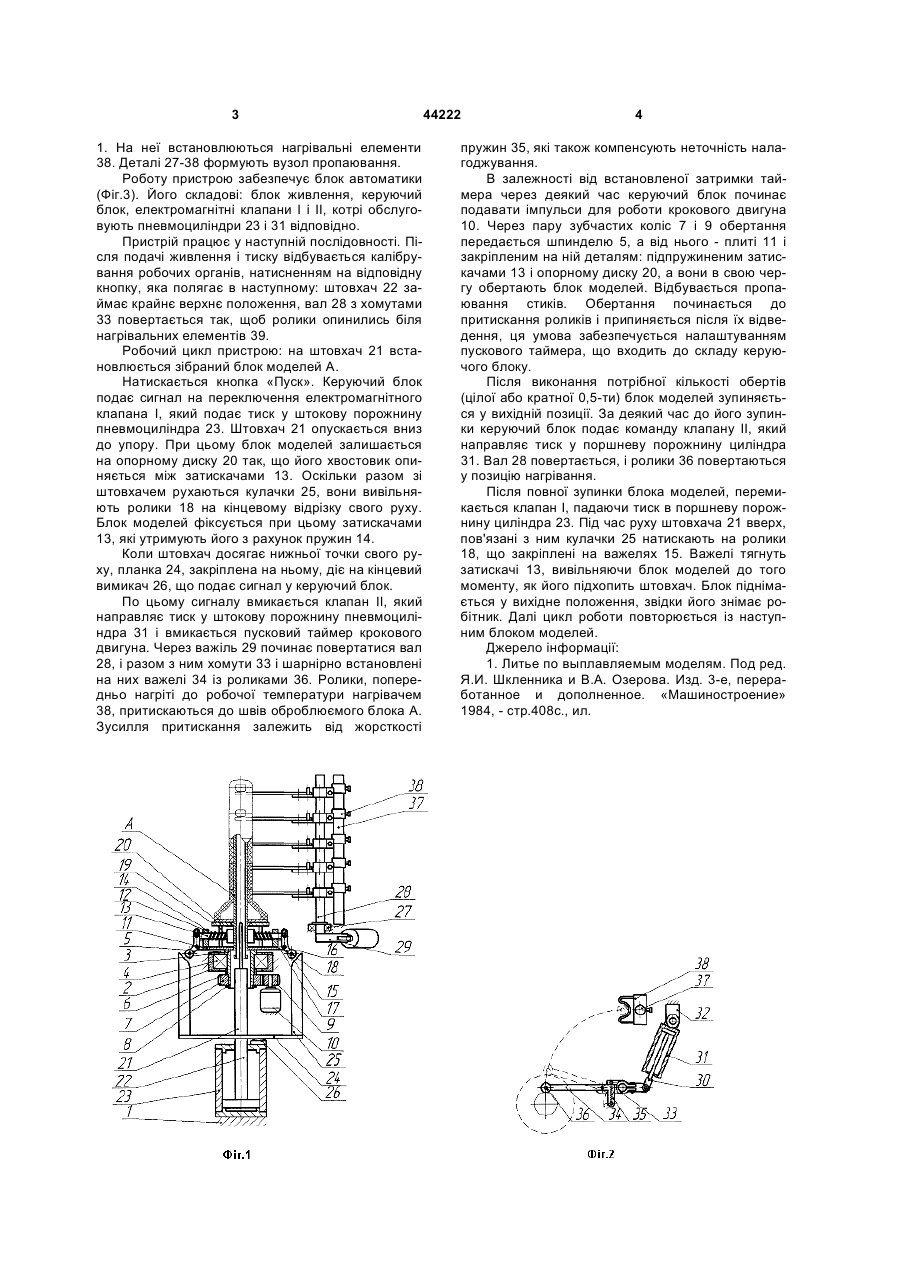

Пристрій для пропаювання стиків між ливарними моделями, що містить вертикальний штовхач, який відрізняється тим, що пристрій оснащено конструктивно пов'язаними між собою вузлами: базування, затиску і обертання, пропаювання, блоком автоматики. (19) (21) u200903584 (22) 13.04.2009 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) ФУРСЕЄВ АНДРІЙ СЕРГІЙОВИЧ, БАННОВ ГЕНАДІЙ МИХАЙЛОВИЧ (73) ФУРСЕЄВ АНДРІЙ СЕРГІЙОВИЧ, БАННОВ ГЕНАДІЙ МИХАЙЛОВИЧ 3 1. На неї встановлюються нагрівальні елементи 38. Деталі 27-38 формують вузол пропаювання. Роботу пристрою забезпечує блок автоматики (Фіг.3). Його складові: блок живлення, керуючий блок, електромагнітні клапани І і II, котрі обслуговують пневмоциліндри 23 і 31 відповідно. Пристрій працює у наступній послідовності. Після подачі живлення і тиску відбувається калібрування робочих органів, натисненням на відповідну кнопку, яка полягає в наступному: штовхач 22 займає крайнє верхнє положення, вал 28 з хомутами 33 повертається так, щоб ролики опинились біля нагрівальних елементів 39. Робочий цикл пристрою: на штовхач 21 встановлюється зібраний блок моделей А. Натискається кнопка «Пуск». Керуючий блок подає сигнал на переключення електромагнітного клапана І, який подає тиск у штокову порожнину пневмоциліндра 23. Штовхач 21 опускається вниз до упору. При цьому блок моделей залишається на опорному диску 20 так, що його хвостовик опиняється між затискачами 13. Оскільки разом зі штовхачем рухаються кулачки 25, вони вивільняють ролики 18 на кінцевому відрізку свого руху. Блок моделей фіксується при цьому затискачами 13, які утримують його з рахунок пружин 14. Коли штовхач досягає нижньої точки свого руху, планка 24, закріплена на ньому, діє на кінцевий вимикач 26, що подає сигнал у керуючий блок. По цьому сигналу вмикається клапан II, який направляє тиск у штокову порожнину пневмоциліндра 31 і вмикається пусковий таймер крокового двигуна. Через важіль 29 починає повертатися вал 28, і разом з ним хомути 33 і шарнірно встановлені на них важелі 34 із роликами 36. Ролики, попередньо нагріті до робочої температури нагрівачем 38, притискаються до швів оброблюємого блока А. Зусилля притискання залежить від жорсткості 44222 4 пружин 35, які також компенсують неточність налагоджування. В залежності від встановленої затримки таймера через деякий час керуючий блок починає подавати імпульси для роботи крокового двигуна 10. Через пару зубчастих коліс 7 і 9 обертання передається шпинделю 5, а від нього - плиті 11 і закріпленим на ній деталям: підпружиненим затискачами 13 і опорному диску 20, а вони в свою чергу обертають блок моделей. Відбувається пропаювання стиків. Обертання починається до притискання роликів і припиняється після їх відведення, ця умова забезпечується налаштуванням пускового таймера, що входить до складу керуючого блоку. Після виконання потрібної кількості обертів (цілої або кратної 0,5-ти) блок моделей зупиняється у вихідній позиції. За деякий час до його зупинки керуючий блок подає команду клапану II, який направляє тиск у поршневу порожнину циліндра 31. Вал 28 повертається, і ролики 36 повертаються у позицію нагрівання. Після повної зупинки блока моделей, перемикається клапан І, падаючи тиск в поршневу порожнину циліндра 23. Під час руху штовхача 21 вверх, пов'язані з ним кулачки 25 натискають на ролики 18, що закріплені на важелях 15. Важелі тягнуть затискачі 13, вивільняючи блок моделей до того моменту, як його підхопить штовхач. Блок піднімається у вихідне положення, звідки його знімає робітник. Далі цикл роботи повторюється із наступним блоком моделей. Джерело інформації: 1. Литье по выплавляемым моделям. Под ред. Я.И. Шкленника и В.А. Озерова. Изд. 3-е, переработанное и дополненное. «Машиностроение» 1984, - стр.408с., ил. 5 Комп’ютерна верстка М. Ломалова 44222 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for soldering joints between casting patterns
Автори англійськоюFurseiev Andrii Serhiiovych, Bannov Henadii Mykhailovych
Назва патенту російськоюУстройство для пропаивания стыков между литейными моделями
Автори російськоюФурсеев Андрей Сергеевич, Баннов Геннадий Михайлович
МПК / Мітки
МПК: B22C 9/00
Мітки: пропаювання, пристрій, ливарними, моделями, стиків
