Гвинтова опора підвищеної навантажувальної здатності

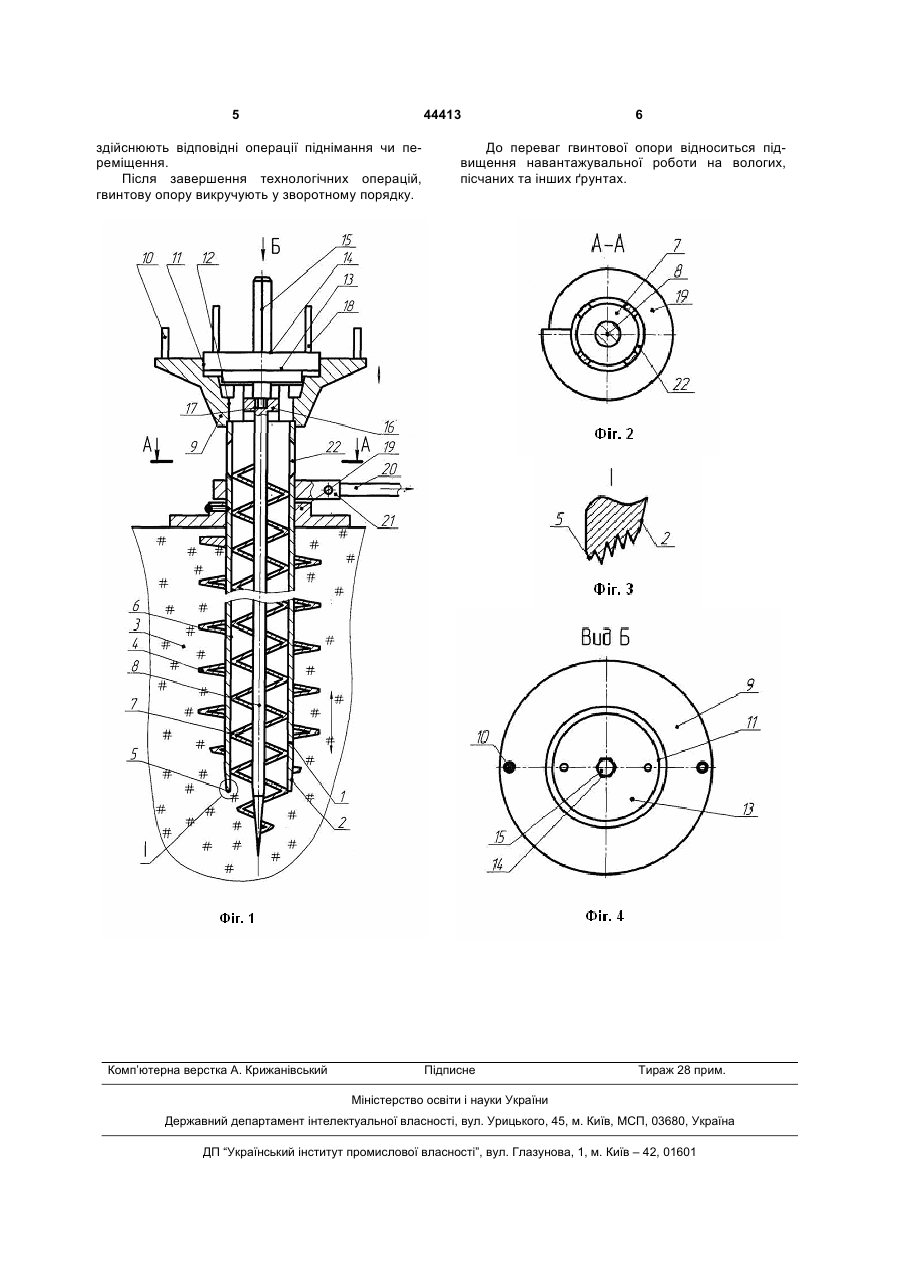

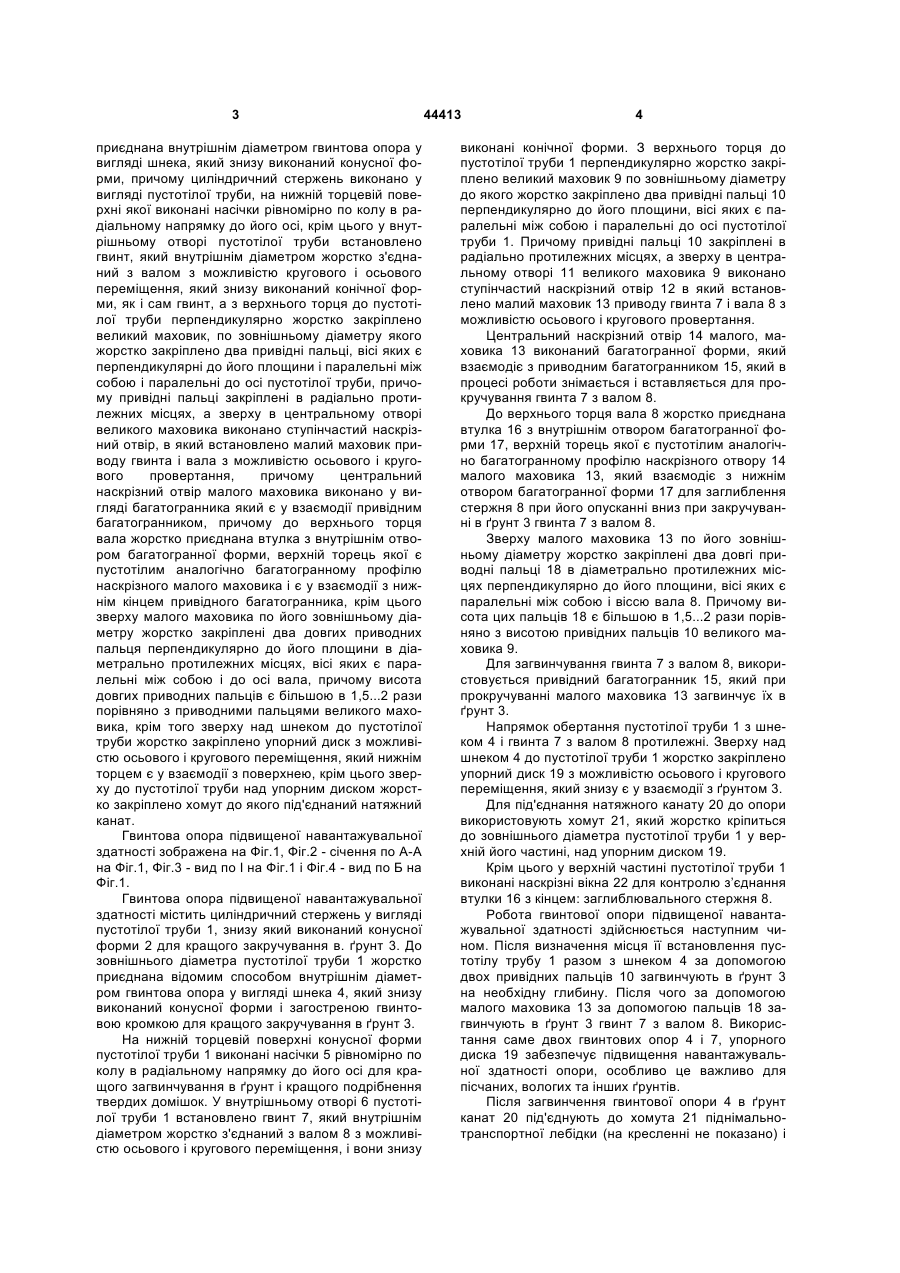

Гвинтова опора підвищеної навантажувальної здатності, яка виконана у вигляді циліндричного стержня, знизу який виконаний конусної форми, а до зовнішнього його діаметра жорстко приєднана внутрішнім діаметром гвинтова опора у вигляді шнека, який знизу виконаний конусної форми, яка відрізняється тим, що циліндричний стержень виконано у вигляді пустотілої труби, на нижній торцевій поверхні якої виконані насічки рівномірно по колу в радіальному напрямку до його осі, крім цього у внутрішньому отворі пустотілої труби встановлено гвинт, який внутрішнім діаметром жорстко з'єднаний з валом з можливістю кругового і осьового переміщення, який знизу виконаний конічної форми, як і сам гвинт, а з верхнього торця до пустотілої труби перпендикулярно жорстко закріплено великий маховик, по зовнішньому діаметру якого жорстко закріплено два привідні пальці, осі яких є перпендикулярні до його площини і паралельні між собою та паралельні до осі пустотілої труби, при U 2 44413 1 3 приєднана внутрішнім діаметром гвинтова опора у вигляді шнека, який знизу виконаний конусної форми, причому циліндричний стержень виконано у вигляді пустотілої труби, на нижній торцевій поверхні якої виконані насічки рівномірно по колу в радіальному напрямку до його осі, крім цього у внутрішньому отворі пустотілої труби встановлено гвинт, який внутрішнім діаметром жорстко з'єднаний з валом з можливістю кругового і осьового переміщення, який знизу виконаний конічної форми, як і сам гвинт, а з верхнього торця до пустотілої труби перпендикулярно жорстко закріплено великий маховик, по зовнішньому діаметру якого жорстко закріплено два привідні пальці, вісі яких є перпендикулярні до його площини і паралельні між собою і паралельні до осі пустотілої труби, причому привідні пальці закріплені в радіально протилежних місцях, а зверху в центральному отворі великого маховика виконано ступінчастий наскрізний отвір, в який встановлено малий маховик приводу гвинта і вала з можливістю осьового і кругового провертання, причому центральний наскрізний отвір малого маховика виконано у вигляді багатогранника який є у взаємодії привідним багатогранником, причому до верхнього торця вала жорстко приєднана втулка з внутрішнім отвором багатогранної форми, верхній торець якої є пустотілим аналогічно багатогранному профілю наскрізного малого маховика і є у взаємодії з нижнім кінцем привідного багатогранника, крім цього зверху малого маховика по його зовнішньому діаметру жорстко закріплені два довгих приводних пальця перпендикулярно до його площини в діаметрально протилежних місцях, вісі яких є паралельні між собою і до осі вала, причому висота довгих приводних пальців є більшою в 1,5...2 рази порівняно з приводними пальцями великого маховика, крім того зверху над шнеком до пустотілої труби жорстко закріплено упорний диск з можливістю осьового і кругового переміщення, який нижнім торцем є у взаємодії з поверхнею, крім цього зверху до пустотілої труби над упорним диском жорстко закріплено хомут до якого під'єднаний натяжний канат. Гвинтова опора підвищеної навантажувальної здатності зображена на Фіг.1, Фіг.2 - січення по А-А на Фіг.1, Фіг.3 - вид по І на Фіг.1 і Фіг.4 - вид по Б на Фіг.1. Гвинтова опора підвищеної навантажувальної здатності містить циліндричний стержень у вигляді пустотілої труби 1, знизу який виконаний конусної форми 2 для кращого закручування в. ґрунт 3. До зовнішнього діаметра пустотілої труби 1 жорстко приєднана відомим способом внутрішнім діаметром гвинтова опора у вигляді шнека 4, який знизу виконаний конусної форми і загостреною гвинтовою кромкою для кращого закручування в ґрунт 3. На нижній торцевій поверхні конусної форми пустотілої труби 1 виконані насічки 5 рівномірно по колу в радіальному напрямку до його осі для кращого загвинчування в ґрунт і кращого подрібнення твердих домішок. У внутрішньому отворі 6 пустотілої труби 1 встановлено гвинт 7, який внутрішнім діаметром жорстко з'єднаний з валом 8 з можливістю осьового і кругового переміщення, і вони знизу 44413 4 виконані конічної форми. З верхнього торця до пустотілої труби 1 перпендикулярно жорстко закріплено великий маховик 9 по зовнішньому діаметру до якого жорстко закріплено два привідні пальці 10 перпендикулярно до його площини, вісі яких є паралельні між собою і паралельні до осі пустотілої труби 1. Причому привідні пальці 10 закріплені в радіально протилежних місцях, а зверху в центральному отворі 11 великого маховика 9 виконано ступінчастий наскрізний отвір 12 в який встановлено малий маховик 13 приводу гвинта 7 і вала 8 з можливістю осьового і кругового провертання. Центральний наскрізний отвір 14 малого, маховика 13 виконаний багатогранної форми, який взаємодіє з приводним багатогранником 15, який в процесі роботи знімається і вставляється для прокручування гвинта 7 з валом 8. До верхнього торця вала 8 жорстко приєднана втулка 16 з внутрішнім отвором багатогранної форми 17, верхній торець якої є пустотілим аналогічно багатогранному профілю наскрізного отвору 14 малого маховика 13, який взаємодіє з нижнім отвором багатогранної форми 17 для заглиблення стержня 8 при його опусканні вниз при закручуванні в ґрунт 3 гвинта 7 з валом 8. Зверху малого маховика 13 по його зовнішньому діаметру жорстко закріплені два довгі приводні пальці 18 в діаметрально протилежних місцях перпендикулярно до його площини, вісі яких є паралельні між собою і віссю вала 8. Причому висота цих пальців 18 є більшою в 1,5...2 рази порівняно з висотою привідних пальців 10 великого маховика 9. Для загвинчування гвинта 7 з валом 8, використовується привідний багатогранник 15, який при прокручуванні малого маховика 13 загвинчує їх в ґрунт 3. Напрямок обертання пустотілої труби 1 з шнеком 4 і гвинта 7 з валом 8 протилежні. Зверху над шнеком 4 до пустотілої труби 1 жорстко закріплено упорний диск 19 з можливістю осьового і кругового переміщення, який знизу є у взаємодії з ґрунтом 3. Для під'єднання натяжного канату 20 до опори використовують хомут 21, який жорстко кріпиться до зовнішнього діаметра пустотілої труби 1 у верхній його частині, над упорним диском 19. Крім цього у верхній частині пустотілої труби 1 виконані наскрізні вікна 22 для контролю з’єднання втулки 16 з кінцем: заглиблювального стержня 8. Робота гвинтової опори підвищеної навантажувальної здатності здійснюється наступним чином. Після визначення місця її встановлення пустотілу трубу 1 разом з шнеком 4 за допомогою двох привідних пальців 10 загвинчують в ґрунт 3 на необхідну глибину. Після чого за допомогою малого маховика 13 за допомогою пальців 18 загвинчують в ґрунт 3 гвинт 7 з валом 8. Використання саме двох гвинтових опор 4 і 7, упорного диска 19 забезпечує підвищення навантажувальної здатності опори, особливо це важливо для пісчаних, вологих та інших ґрунтів. Після загвинчення гвинтової опори 4 в ґрунт канат 20 під'єднують до хомута 21 піднімальнотранспортної лебідки (на кресленні не показано) і 5 44413 здійснюють відповідні операції піднімання чи переміщення. Після завершення технологічних операцій, гвинтову опору викручують у зворотному порядку. Комп’ютерна верстка А. Крижанівський 6 До переваг гвинтової опори відноситься підвищення навантажувальної роботи на вологих, пісчаних та інших ґрунтах. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
