Спосіб регулювання деформацій русло-заплавного комплексу

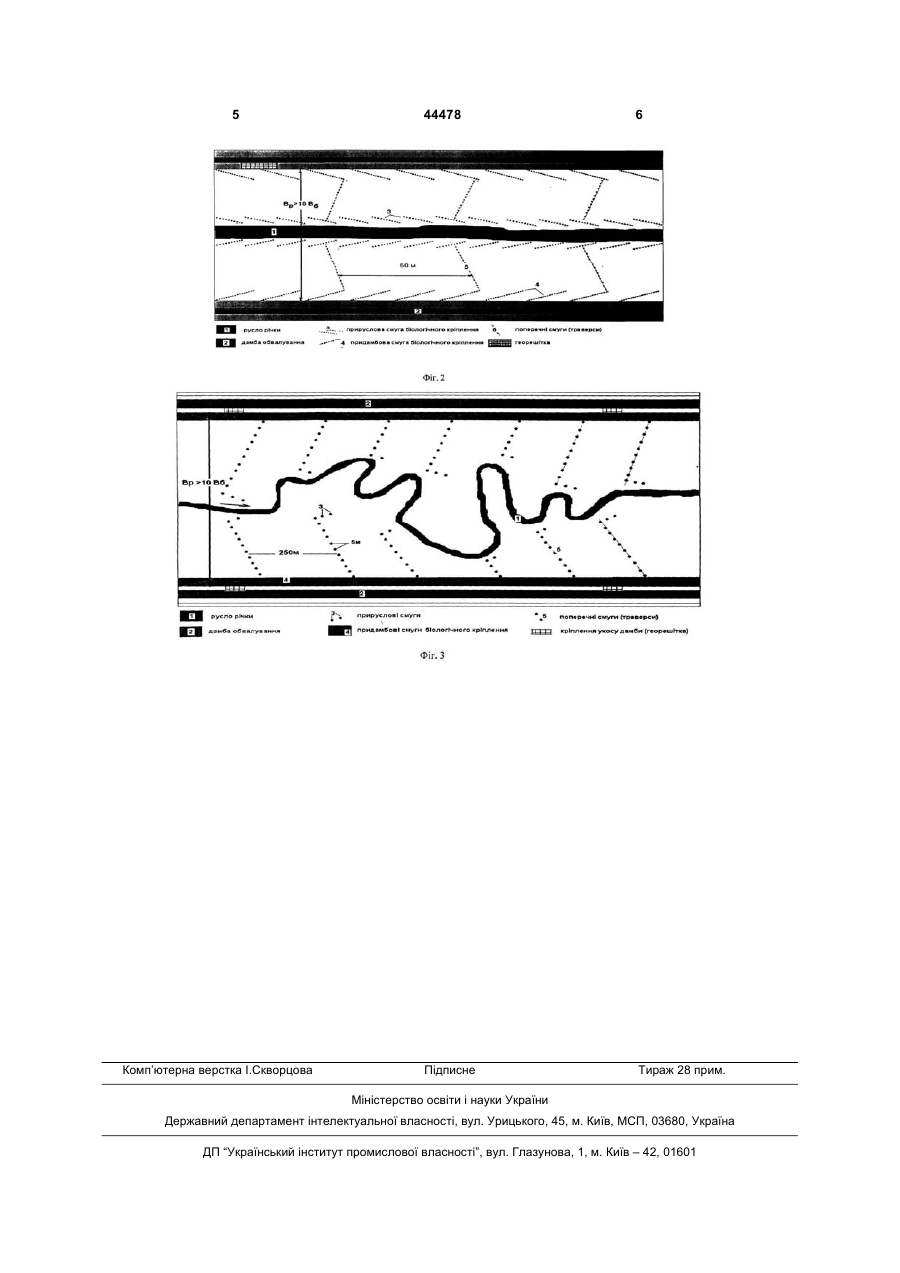

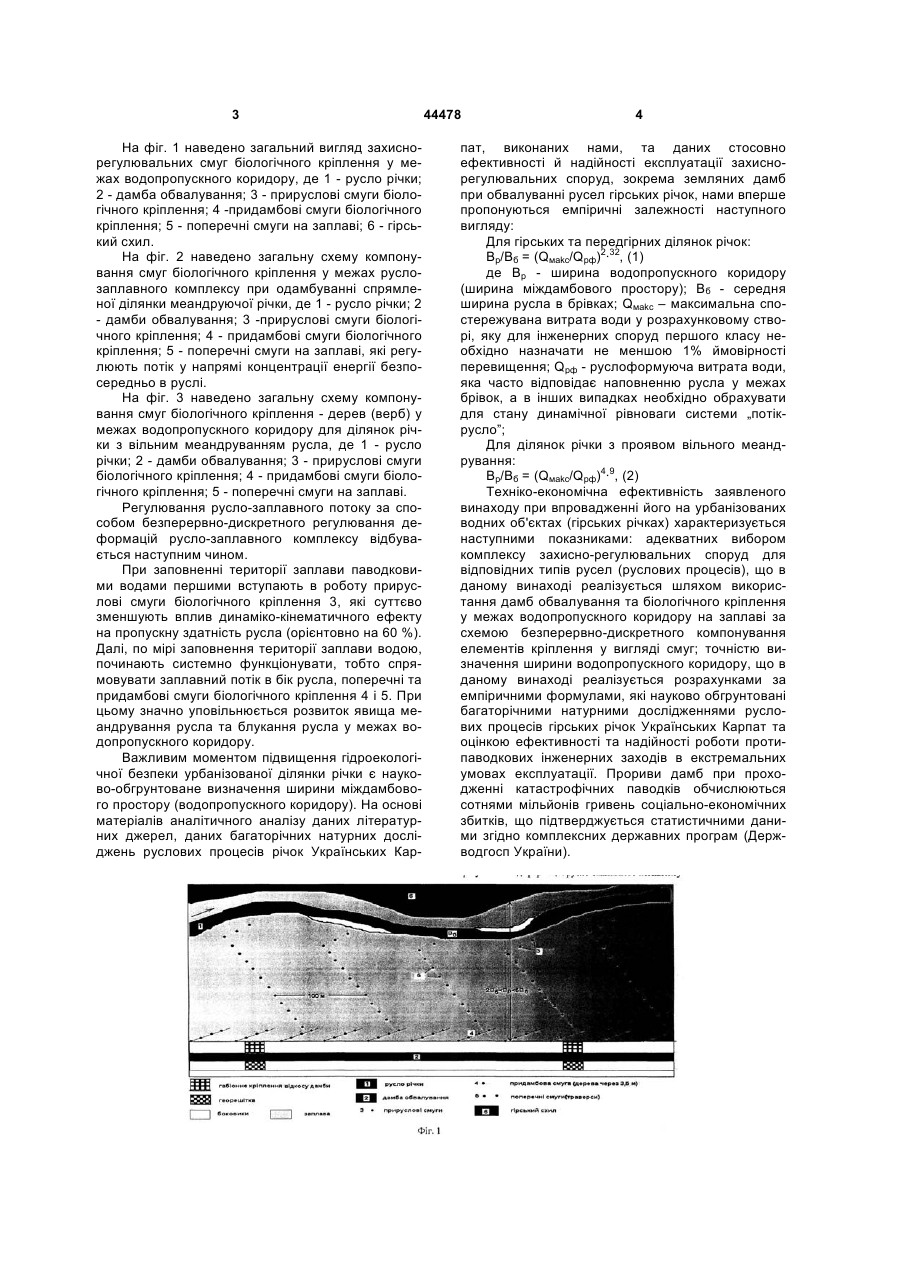

Спосіб безперервно-дискретного регулювання деформацій русло-заплавного комплексу, який характеризується тим, що розміщують систему прируслових, придамбових та поперечних смуг на заплаві біологічних кріплень, тим самим спрямовуючи заплавний потік в бік русла. (19) (21) u200902746 (22) 25.03.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) ОНИЩУК ВАСИЛЬ ВАРФОЛОМІЙОВИЧ, ОБОДОВСЬКИЙ ОЛЕКСАНДР ГРИГОРОВИЧ (73) ОНИЩУК ВАСИЛЬ ВАРФОЛОМІЙОВИЧ, ОБОДОВСЬКИЙ ОЛЕКСАНДР ГРИГОРОВИЧ 3 На фіг. 1 наведено загальний вигляд захиснорегулювальних смуг біологічного кріплення у межах водопропускного коридору, де 1 - русло річки; 2 - дамба обвалування; 3 - прируслові смуги біологічного кріплення; 4 -придамбові смуги біологічного кріплення; 5 - поперечні смуги на заплаві; 6 - гірський схил. На фіг. 2 наведено загальну схему компонування смуг біологічного кріплення у межах руслозаплавного комплексу при одамбуванні спрямленої ділянки меандруючої річки, де 1 - русло річки; 2 - дамби обвалування; 3 -прируслові смуги біологічного кріплення; 4 - придамбові смуги біологічного кріплення; 5 - поперечні смуги на заплаві, які регулюють потік у напрямі концентрації енергії безпосередньо в руслі. На фіг. 3 наведено загальну схему компонування смуг біологічного кріплення - дерев (верб) у межах водопропускного коридору для ділянок річки з вільним меандруванням русла, де 1 - русло річки; 2 - дамби обвалування; 3 - прируслові смуги біологічного кріплення; 4 - придамбові смуги біологічного кріплення; 5 - поперечні смуги на заплаві. Регулювання русло-заплавного потоку за способом безперервно-дискретного регулювання деформацій русло-заплавного комплексу відбувається наступним чином. При заповненні території заплави паводковими водами першими вступають в роботу прируслові смуги біологічного кріплення 3, які суттєво зменшують вплив динаміко-кінематичного ефекту на пропускну здатність русла (орієнтовно на 60 %). Далі, по мірі заповнення території заплави водою, починають системно функціонувати, тобто спрямовувати заплавний потік в бік русла, поперечні та придамбові смуги біологічного кріплення 4 і 5. При цьому значно уповільнюється розвиток явища меандрування русла та блукання русла у межах водопропускного коридору. Важливим моментом підвищення гідроекологічної безпеки урбанізованої ділянки річки є науково-обгрунтоване визначення ширини міждамбового простору (водопропускного коридору). На основі матеріалів аналітичного аналізу даних літературних джерел, даних багаторічних натурних досліджень руслових процесів річок Українських Кар 44478 4 пат, виконаних нами, та даних стосовно ефективності й надійності експлуатації захиснорегулювальних споруд, зокрема земляних дамб при обвалуванні русел гірських річок, нами вперше пропонуються емпіричні залежності наступного вигляду: Для гірських та передгірних ділянок річок: Вр/Вб = (Qмakc/Qpф)2·32, (1) де Вр - ширина водопропускного коридору (ширина міждамбового простору); Вб - середня ширина русла в брівках; Qмakc – максимальна спостережувана витрата води у розрахунковому створі, яку для інженерних споруд першого класу необхідно назначати не меншою 1% ймовірності перевищення; Qрф - руслоформуюча витрата води, яка часто відповідає наповненню русла у межах брівок, а в інших випадках необхідно обрахувати для стану динамічної рівноваги системи „потікрусло”; Для ділянок річки з проявом вільного меандрування: Вр/Вб = (Qмakc/Qpф)4·9, (2) Техніко-економічна ефективність заявленого винаходу при впровадженні його на урбанізованих водних об'єктах (гірських річках) характеризується наступними показниками: адекватних вибором комплексу захисно-регулювальних споруд для відповідних типів русел (руслових процесів), що в даному винаході реалізується шляхом використання дамб обвалування та біологічного кріплення у межах водопропускного коридору на заплаві за схемою безперервно-дискретного компонування елементів кріплення у вигляді смуг; точністю визначення ширини водопропускного коридору, що в даному винаході реалізується розрахунками за емпіричними формулами, які науково обгрунтовані багаторічними натурними дослідженнями руслових процесів гірських річок Українських Карпат та оцінкою ефективності та надійності роботи протипаводкових інженерних заходів в екстремальних умовах експлуатації. Прориви дамб при проходженні катастрофічних паводків обчислюються сотнями мільйонів гривень соціально-економічних збитків, що підтверджується статистичними даними згідно комплексних державних програм (Держводгосп України). 5 Комп’ютерна верстка І.Скворцова 44478 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
