Пристрій для управління процесом доїння

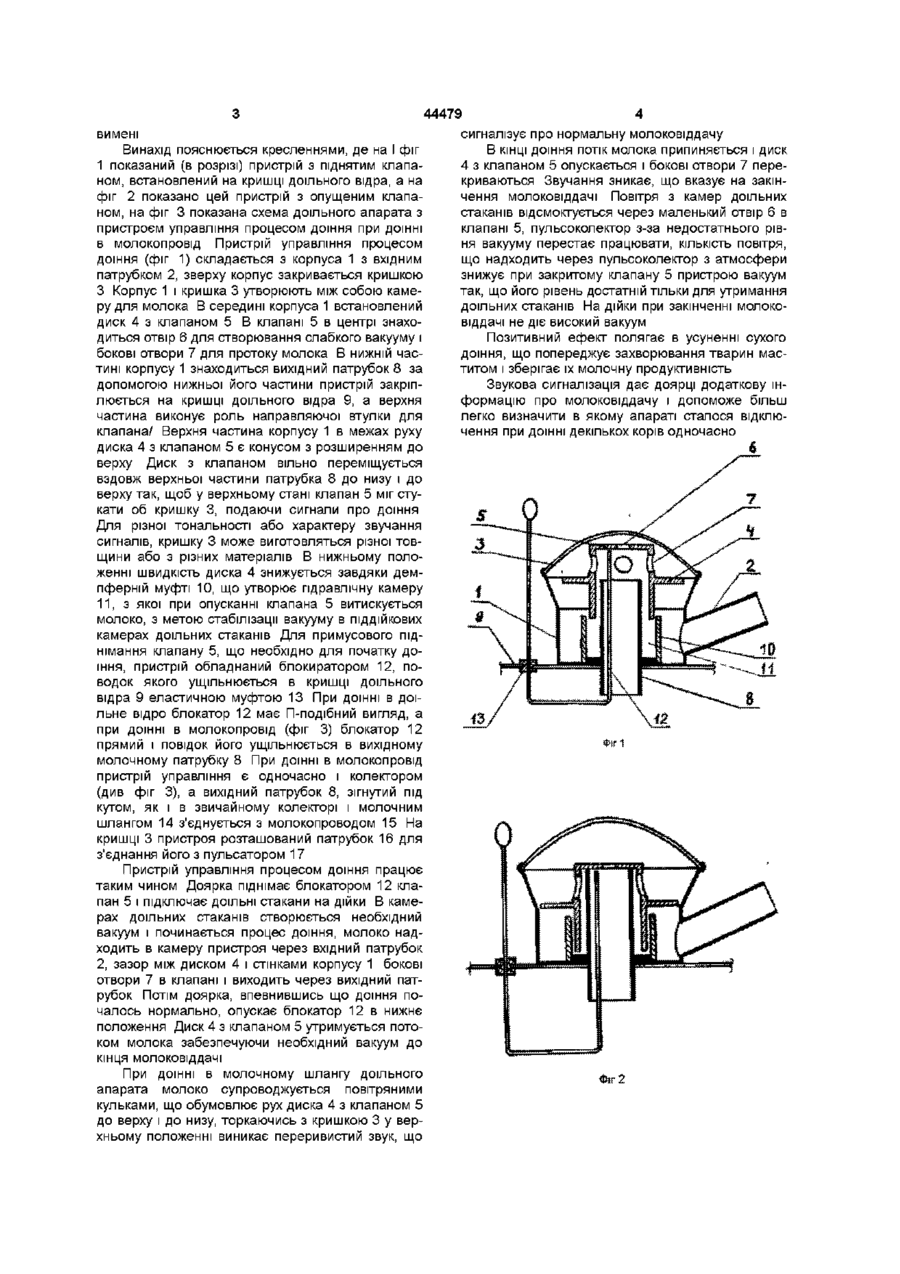

УКРАЇНА (із) U A ( іі»44479 (із, А (51,6AO1J5/OO,AO1J5/O4 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається під відповідальність власника патенту (54, ПРИСТРІЙ ДЛЯ УПРАВЛІННЯ ПРОЦЕСОМ ДОЇННЯ (21,2001042455 (22,12 04 2001 (24,15 02 2002 (46,15 02 2002, Бюл № 2, 2002 р (72, Глебов Андрій Єгорович (73, ІНСТИТУТ ТВАРИННИЦТВА СТЕПОВИХ РАЙОНІВ ЇМ М Ф ІВАНОВА "АСКАНІЯ-НОВА"НАЦЮНАЛЬНИЙ НАУКОВИЙ СЕЛЕКЦІЙНОГЕНЕТИЧНИЙ ЦЕНТР З ВІВЧАРСТВА (57, 1 Пристрій управління процесом доїння складається з датчика молока, вхідного і вихідного патрубків, який відрізняється тим, що датчик молока має камеру, верхня частина якої має вигляд зрізаного конуса з розширенням доверху і в неї знизу заходить частина вихідного патрубка, на якій Винахід відноситься до сільського господарства Для запобігання маститів при машинному доІННІ корів в нашій країні і закордоном пропонуються автоматичні пристрої для відключення доїльних стаканів В більшості вимикачів використовується поплавок Поплавкові пристрої для відключення доїльних стаканів є аналогами винаходу, який нами пропонується Про багатьох аналогів згадується в науково-технічній літературі (див книгу «Доильные машины» В Ф Королев 1962 р), авторські свідоцтва СРСР № 1061771, 1982 р, № 792622, 1972 р, 1428316, 1986 р патент США 3786782 1974 р та інш Всі ці пристрої показали ненадійну експлуатаційну здатність конструкції За прототип розроблюваного нами винаходу нами взято «Устройство управления процессом доения» (авторське свідоцтво СРСР № 1428316, 1986 р) Пристрій складається з датчика молока з розташованим в нижній частині вихідним патрубком, поплавкової камери з поплавком, що має знизу голку, яка перекриває калібрований отвір, а зверху над поплавком знаходиться сполучений з ним пристрій з клапанами, який з'єднується шлангами з колектором і пульсатором доїльного апарата, вхідного патрубка, який через клапан з'єднується з патрубком, що сполучається з молокопровід ом Пристрій цей порівняно склад знаходяться диск з клапаном, що має бокові отвори для проходу молока, коли клапан знаходиться у верхньому положенні, в яке він піднімається примусово блокатором на початку доїння та утримується в такому стані потоком молока і верхній отвір для зниження вакууму до рівня достатнього тільки для утримання доїльних стаканів на вимені, при нижньому положенні клапана, в яке клапан самостійно опускається після закінчення молоковіддачі 2 Пристрій за п 1, який відрізняється тим, що блокатор має вигляд прямого або зігнутого стержня в залежності від доїння в молокопровід або доїльне відро ний і не може працювати з апаратами, що мають пульсоколектори (наприклад, ДА-50) Мета винаходу - розробити пристрій надійний в роботі, нескладний за конструкцією і який в змозі працювати з доїльними апаратами, в яких пульсатор і колектор об'єднані в один вузол Пристрій повинен забезпечувати відключення високого вакууму при закінченні доїння, що діє на дійки і утримання при цьому доїльних стаканів від спадання Вказана мета досягається тим, що в камері пристрою відсутній поплавок, а замість нього встановлений диск з клапаном, який на початку доїння підіймається оператором за допомогою блокатора, а потім утримується в цьому стані потоком молока, пропускаючи молоко через молочні отвори, а коли молоко перестає поступати в пристрій, диск з клапаном опускається і ПІДДІЙКОВІ камери при цьому сполучаються з вакуумом через маленький отвір в центрі клапана, тому в ПІДДІЙКОвих камерах доїльних стаканів вакуум зменшується до рівня, який лише необхідний для утримання доїльних стаканів на дійках Блокатор представляє собою прямий стержень один кінець якого впирається в клапан (при доїнні в молокопровід) або Пподібний стержень (при доїнні у доїльне відро) Протимаститний ефект пристрою досягається тільки з доїльними апаратами, які забезпечують одночасне видоювання передніх і задніх часток о> 44479 вимені Винахід пояснюється кресленнями, де на І фіг 1 показаний (в розрізі) пристрій з піднятим клапаном, встановлений на кришці доїльного відра, а на фіг 2 показано цей пристрій з опущеним клапаном, на фіг 3 показана схема доїльного апарата з пристроєм управління процесом доїння при доїнні в молокопровід Пристрій управління процесом доїння (фіг 1) складається з корпуса 1 з вхідним патрубком 2, зверху корпус закривається кришкою З Корпус 1 і кришка 3 утворюють між собою камеру для молока В середині корпуса 1 встановлений диск 4 з клапаном 5 В клапані 5 в центрі знаходиться отвір 6 для створювання слабкого вакууму і бокові отвори 7 для протоку молока В нижній частині корпусу 1 знаходиться вихідний патрубок 8 за допомогою нижньої його частини пристрій закріплюється на кришці доїльного відра 9, а верхня частина виконує роль направляючої втулки для клапана/ Верхня частина корпусу 1 в межах руху диска 4 з клапаном 5 є конусом з розширенням до верху Диск з клапаном вільно переміщується вздовж верхньої частини патрубка 8 до низу і до верху так, щоб у верхньому стані клапан 5 міг стукати об кришку 3, подаючи сигнали про доїння Для різної тональності або характеру звучання сигналів, кришку 3 може виготовляться різної товщини або з різних матеріалів В нижньому положенні швидкість диска 4 знижується завдяки демпферній муфті 10, що утворює гідравлічну камеру 11, з якої при опусканні клапана 5 витискується молоко, з метою стабілізації вакууму в ПІДДІЙКОВИХ камерах доїльних стаканів Для примусового піднімання клапану 5, що необхідно для початку доїння, пристрій обладнаний блокиратором 12, поводок якого ущільнюється в кришці доїльного відра 9 еластичною муфтою 13 При доїнні в доїльне відро блокатор 12 має П-подібний вигляд, а при доїнні в молокопровід (фіг 3) блокатор 12 прямий і повідок його ущільнюється в вихідному молочному патрубку 8 При доїнні в молокопровід пристрій управління є одночасно і колектором (див фіг 3), а вихідний патрубок 8, зігнутий під кутом, як і в звичайному колекторі і молочним шлангом 14 з'єднується з молокопроводом 15 На кришці 3 пристроя розташований патрубок 16 для з'єднання його з пульсатором 17 Пристрій управління процесом доїння працює таким чином Доярка піднімає блокатором 12 клапан 5 і підключає доїльні стакани на дійки В камерах доїльних стаканів створюється необхідний вакуум і починається процес доїння, молоко надходить в камеру пристроя через вхідний патрубок 2, зазор між диском 4 і стінками корпусу 1 бокові отвори 7 в клапані і виходить через вихідний патрубок Потім доярка, впевнившись що доїння почалось нормально, опускає блокатор 12 в нижнє положення Диск 4 з клапаном 5 утримується потоком молока забезпечуючи необхідний вакуум до кінця молоковіддачі При доїнні в молочному шлангу доїльного апарата молоко супроводжується повітряними кульками, що обумовлює рух диска 4 з клапаном 5 до верху і до низу, торкаючись з кришкою 3 у верхньому положенні виникає переривистий звук, що сигналізує про нормальну молоковіддачу В КІНЦІ доїння потік молока припиняється і диск 4 з клапаном 5 опускається і бокові отвори 7 перекриваються Звучання зникає, що вказує на закінчення молоковіддачі Повітря з камер доїльних стаканів відсмоктується через маленький отвір 6 в клапані 5, пульсоколектор з-за недостатнього рівня вакууму перестає працювати, КІЛЬКІСТЬ повітря, що надходить через пульсоколектор з атмосфери знижує при закритому клапану 5 пристрою вакуум так, що його рівень достатній тільки для утримання доїльних стаканів На дійки при закінченні молоковіддачі не діє високий вакуум Позитивний ефект полягає в усуненні сухого доїння, що попереджує захворювання тварин маститом і зберігає їх молочну продуктивність Звукова сигналізація дає доярці додаткову інформацію про молоковіддачу і допоможе більш легко визначити в якому апараті сталося відключення при доїнні декількох корів одночасно 44479 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
