Сумішоприготувальна установка

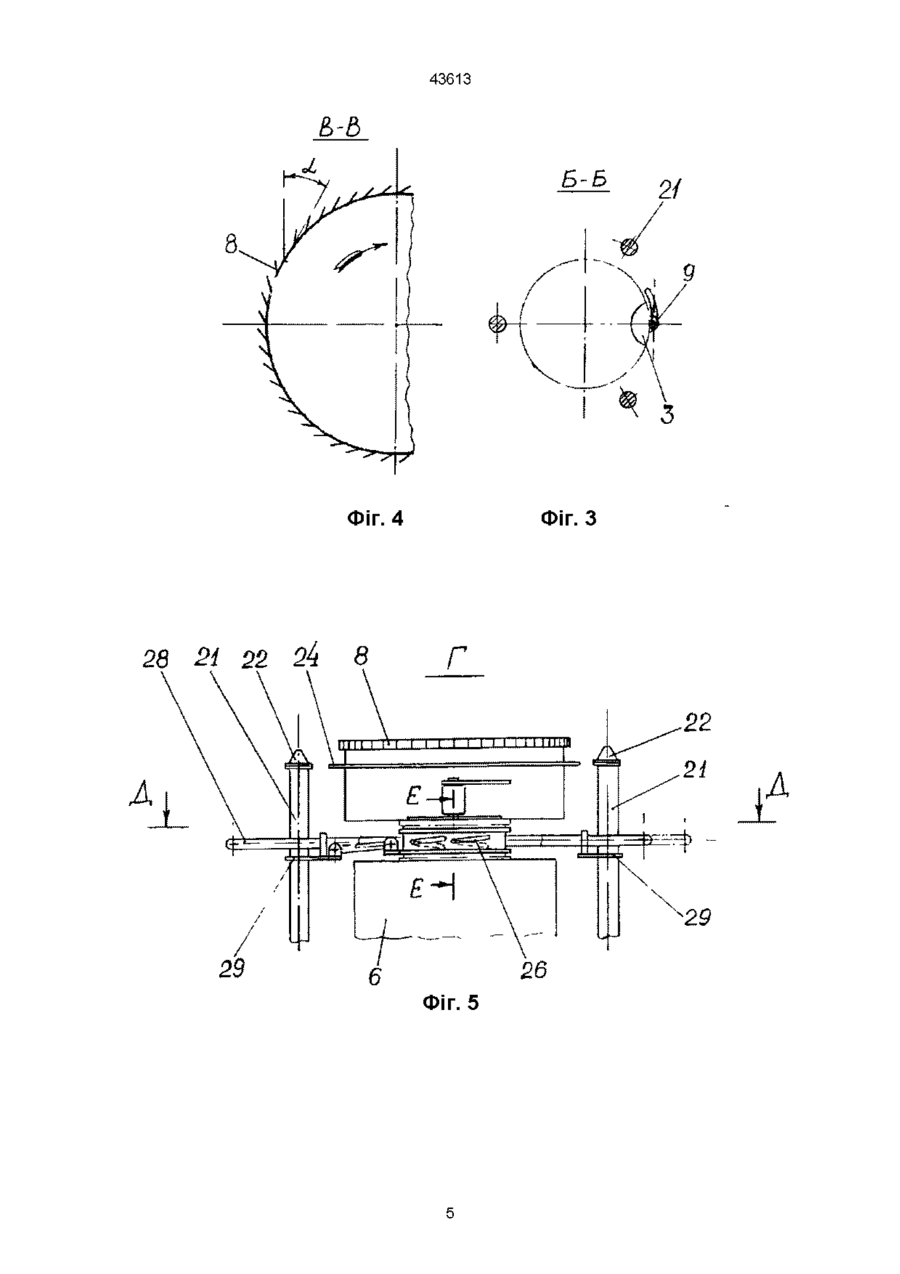

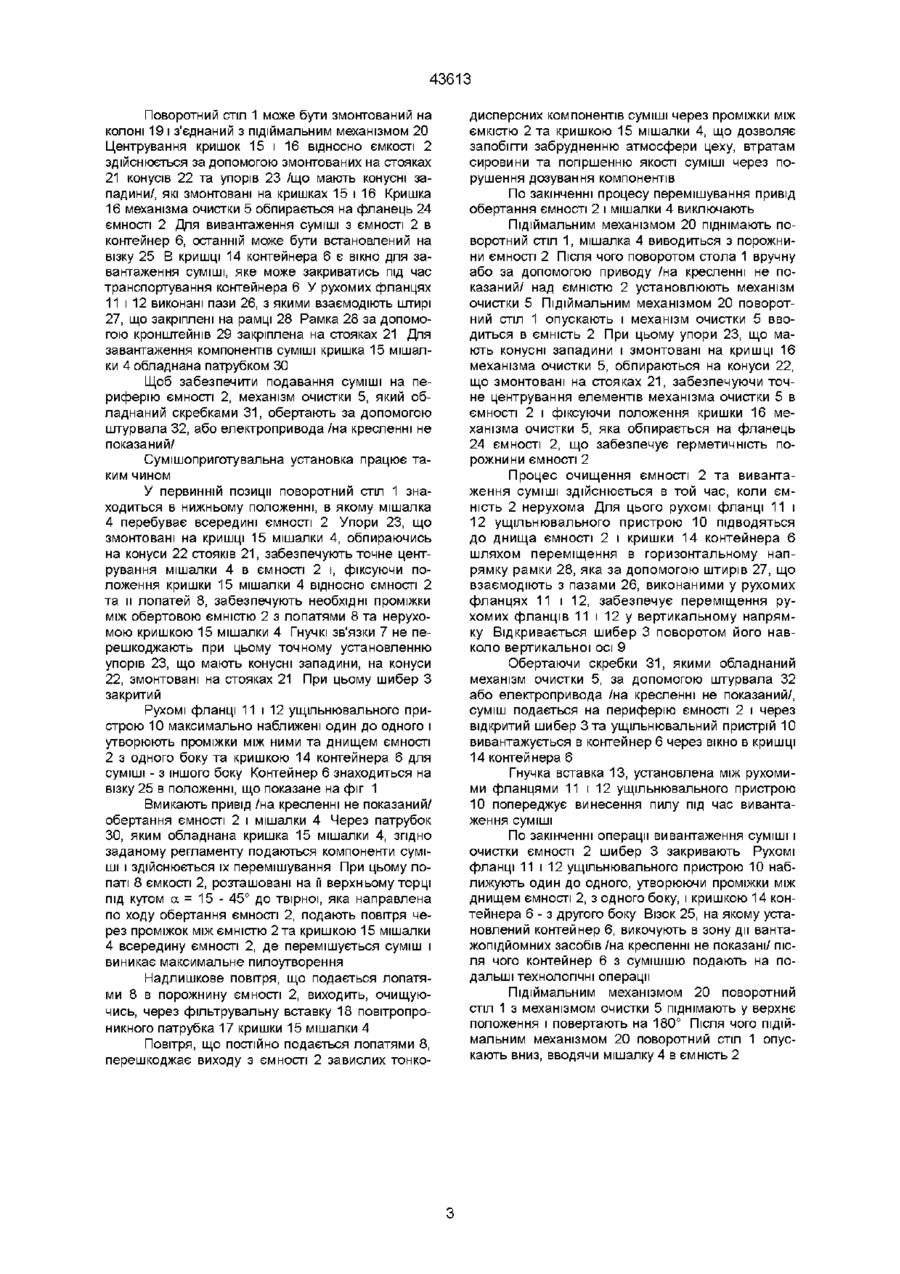

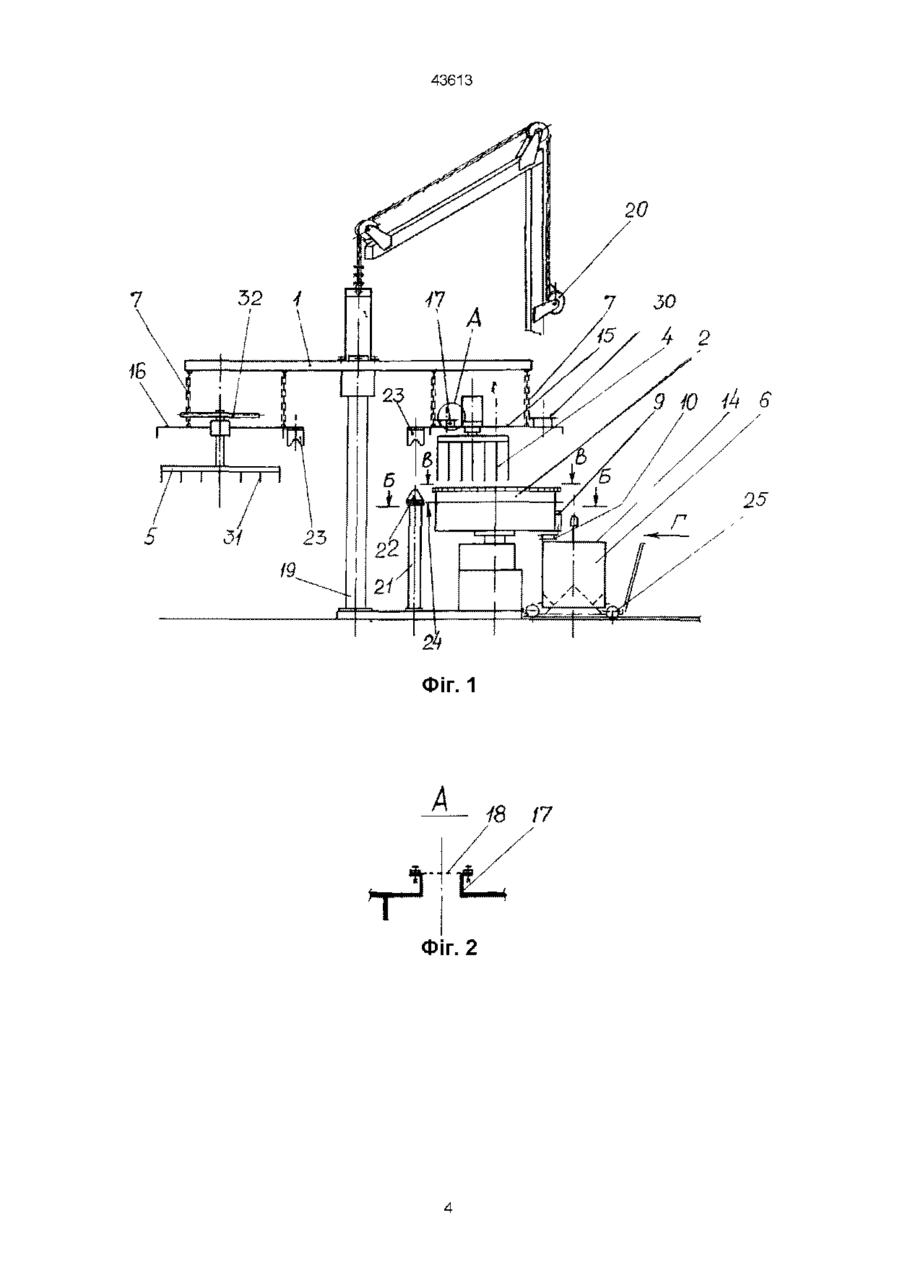

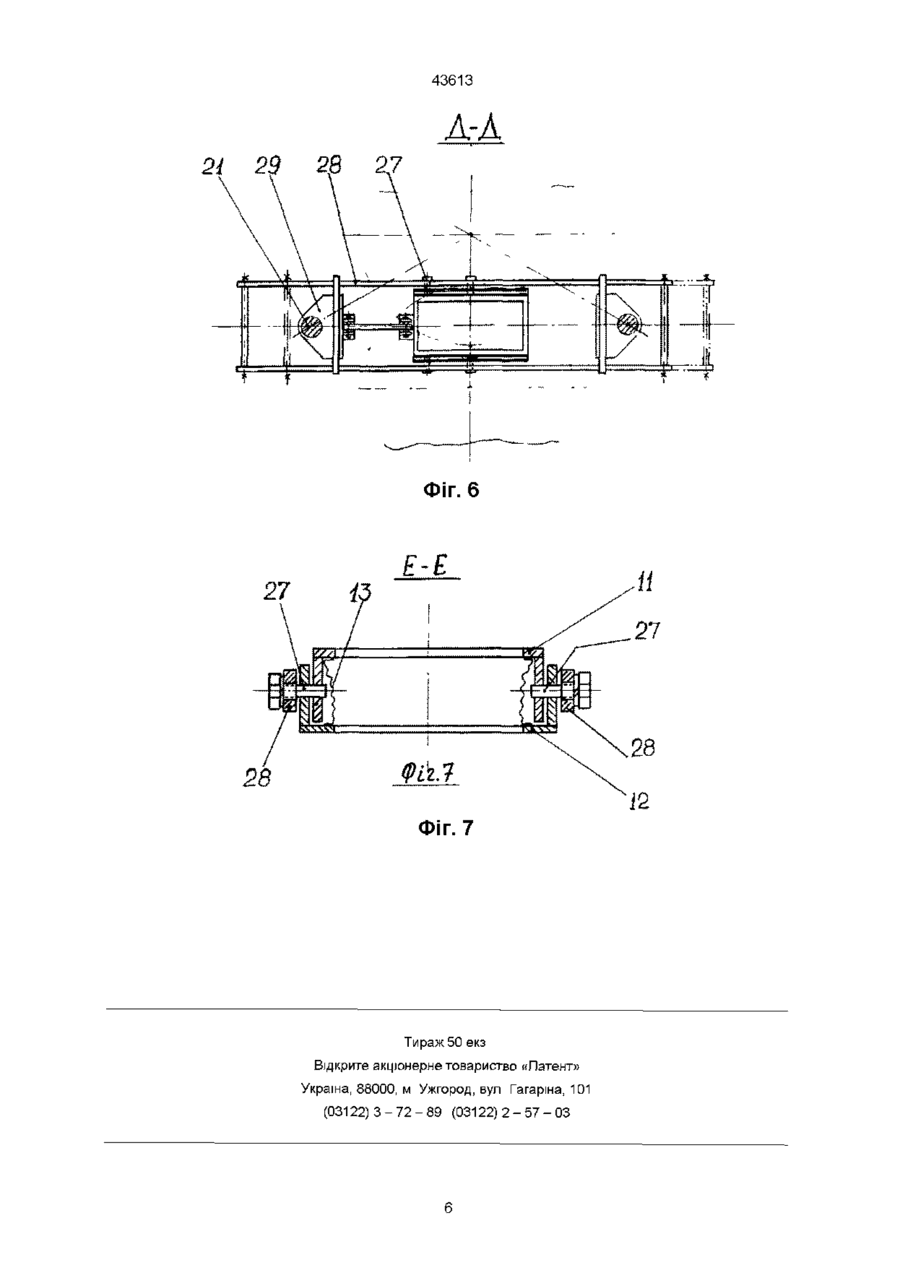

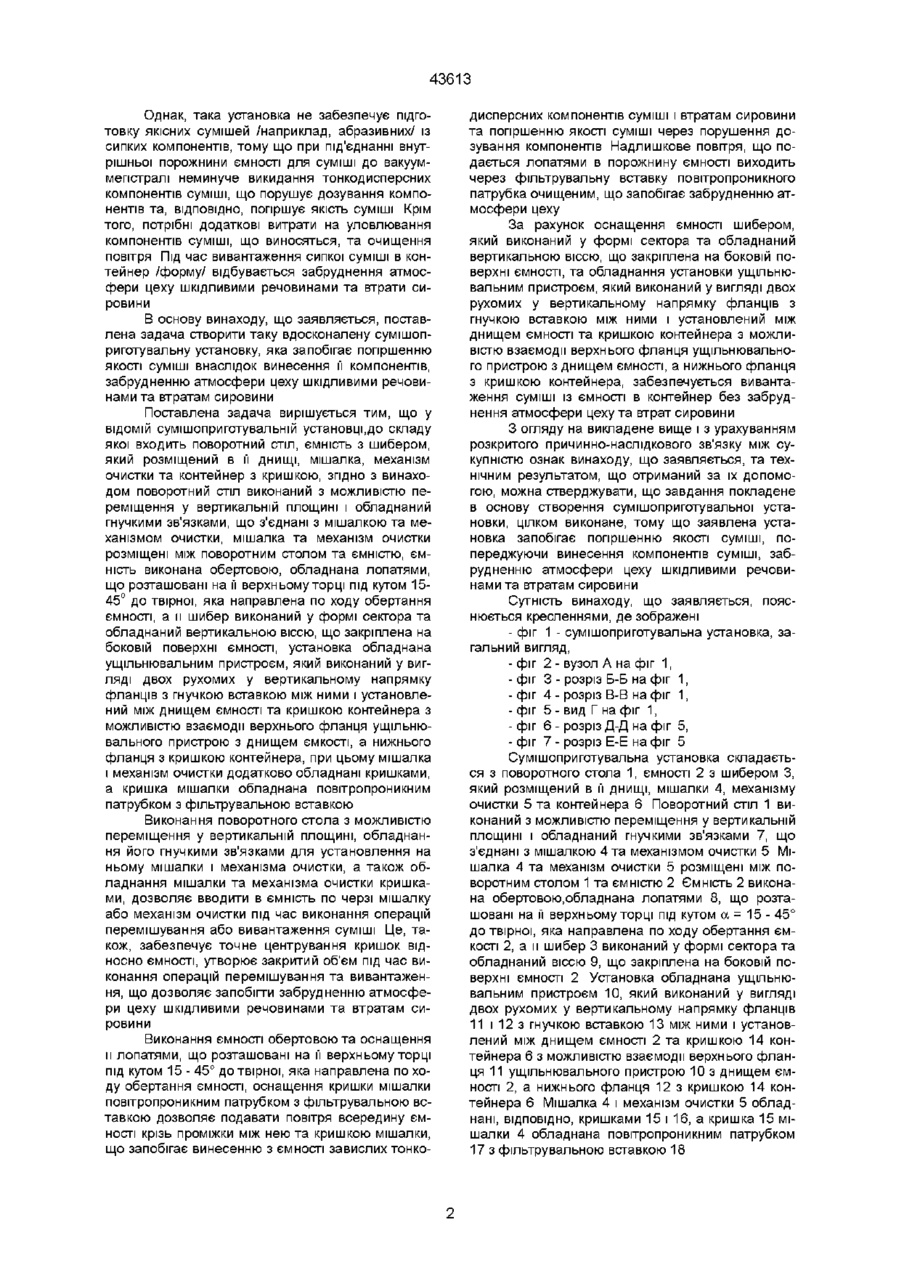

Сумішоприготувальна установка, до складу якої входить поворотний стіл, ємність з шибером, який розміщений в її днищі, мішалка, механізм очистки та контейнер з кришкою, яка відрізняється тим, що поворотний стіл виконаний з можливістю переміщення у вертикальній площині і обладнаний гнучкими зв'язками, що з'єднані з мішалкою та механізмом очистки, мішалка та механізм очистки розміщені між поворотним столом та ємністю, ємність виконана обертовою, обладнана лопатями, що розташовані на її верхньому торці під кутом 15 -ь 45° до твірної, яка направлена по ходу обертання ємності, а її шибер виконаний у формі сектора та обладнаний вертикальною віссю, що закріплена на боковій поверхні ємності, установка обладнана ущільнювальним пристроєм, який виконаний у вигляді двох рухомих у вертикальному напрямку фланців з гнучкою вставкою між ними і установлений між днищем ємності та кришкою контейнера з можливістю взаємодії верхнього фланця ущільнювального пристрою з днищем ємності, а нижнього фланця з кришкою контейнера, при цьому мішалка і механізм очистки додатково обладнані кришками, а кришка мішалки обладнана повітропроникним патрубком з фільтрувальною вставкою Винахід, що заявляється, відноситься до сумішоприготувальних установок і може бути використаний для приготування формувальних сумішей в абразивній галузі, а також в ливарному виробництві та виробництві будівельних матеріалів Відомий змішувач /АС СРСР № 1452574, 4 МПК В 01 F 15/00, опублік 23 01 89, бюл № 3/, до складу якого входить станина, на якій установлені обертова чаша і кришка з приводами повороту, а також, розміщений в чаші, пристрій для перемішування Змішувач обладнаний центрувальним засобом у вигляді призм з пазами трапецеїдального поперечного перерізу, що взаємодіють з пазами ВІДПОВІДНИХ виступів Кришка установлена з проміжком по відношенню до чаші і обладнана еластичним ковпаком, а чаша установлена з проміжком по відношенню до обтюраторного пояска, який взаємодіє з ковпаком Такий змішувач не виключає можливості забруднення атмосфери цеху компонентами суміші та втрати сировини під час вивантаження суміші, а недовговічність еластичного ковпака, який взаємодіє з обтюраторним пояском обертової чаші /особливо під час приготування абразивних су мішей/ не гарантує надійну герметизацію при змішуванні компонентів суміші Найбільш близькою до заявленої сумішоприготувальної установки по технічній сутності та досягаемому результату є установка для підготовки будівельних сумішей /А С СРСР №887200 МПК3 В 28 С 5/16, В 28 В 1/10, опублік 07 12 81, бюл № 45/, до складу якої входять змонтовані на основі стійка з вертикальними напрямними та опорний стіл з ємністю, з'єднаний з вакуум-системою, над якою розміщений установлений в напрямних стояка рухомий ковпак з закріпленою в його порожнині привідною лопатевою мішалкою, яка оснащена додатковою ємністю, механізмом очистки, привідними шиберами, розміщеними в днищах основної та додаткової ємностей, та вертикально рухомим упором останніх, що установлений СПІВВІСНО мішалці, а стіл виконаний поворотним, причому основна і додаткова ємності розміщені симетрично осі обертового стола ю Ця установка значною мірою задовольняє вимогам, що пред'являються до процесу підготовки сумішей, містить увесь набір механізмів та пристроїв для виконання усіх технологічних операцій СО (О со 43613 Однак, така установка не забезпечує підготовку якісних сумішей /наприклад, абразивних/ із сипких компонентів, тому що при під'єднанні внутрішньої порожнини ємності для суміші до вакууммепстралі неминуче викидання тонкодисперсних компонентів суміші, що порушує дозування компонентів та, ВІДПОВІДНО, погіршує якість суміші Крім того, потрібні додаткові витрати на уловлювання компонентів суміші, що виносяться, та очищення повітря Під час вивантаження сипкої суміші в контейнер /форму/ відбувається забруднення атмосфери цеху шкідливими речовинами та втрати сировини В основу винаходу, що заявляється, поставлена задача створити таку вдосконалену сумішоприготувальну установку, яка запобігає погіршенню якості суміші внаслідок винесення її компонентів, забрудненню атмосфери цеху шкідливими речовинами та втратам сировини Поставлена задача вирішується тим, що у ВІДОМІЙ сумішоприготувальній установці,до складу якої входить поворотний стіл, ємність з шибером, який розміщений в її днищі, мішалка, механізм очистки та контейнер з кришкою, згідно з винаходом поворотний стіл виконаний з можливістю переміщення у вертикальній площині і обладнаний гнучкими зв'язками, що з'єднані з мішалкою та механізмом очистки, мішалка та механізм очистки розміщені між поворотним столом та ємністю, ємність виконана обертовою, обладнана лопатями, що розташовані на її верхньому торці під кутом 1545° до твірної, яка направлена по ходу обертання ємності, а и шибер виконаний у формі сектора та обладнаний вертикальною віссю, що закріплена на боковій поверхні ємності, установка обладнана ущільнювальним пристроєм, який виконаний у вигляді двох рухомих у вертикальному напрямку фланців з гнучкою вставкою між ними і установлений між днищем ємності та кришкою контейнера з можливістю взаємодії верхнього фланця ущільнювального пристрою з днищем ємкості, а нижнього фланця з кришкою контейнера, при цьому мішалка і механізм очистки додатково обладнані кришками, а кришка мішалки обладнана повітропроникним патрубком з фільтрувальною вставкою Виконання поворотного стола з можливістю переміщення у вертикальній площині, обладнання його гнучкими зв'язками для установлення на ньому мішалки і механізма очистки, а також обладнання мішалки та механізма очистки кришками, дозволяє вводити в ємність по черзі мішалку або механізм очистки під час виконання операцій перемішування або вивантаження суміші Це, також, забезпечує точне центрування кришок відносно ємності, утворює закритий об'єм під час виконання операцій перемішування та вивантаження, що дозволяє запобігти забрудненню атмосфери цеху шкідливими речовинами та втратам сировини Виконання ємності обертовою та оснащення и лопатями, що розташовані на її верхньому торці під кутом 15 - 45° до твірної, яка направлена по ходу обертання ємності, оснащення кришки мішалки повітропроникним патрубком з фільтрувальною вставкою дозволяє подавати повітря всередину ємності крізь проміжки між нею та кришкою мішалки, що запобігає винесенню з ємності завислих тонко дисперсних компонентів суміші і втратам сировини та погіршенню якості суміші через порушення дозування компонентів Надлишкове повітря, що подається лопатями в порожнину ємності виходить через фільтрувальну вставку повітропроникного патрубка очищеним, що запобігає забрудненню атмосфери цеху За рахунок оснащення ємності шибером, який виконаний у формі сектора та обладнаний вертикальною віссю, що закріплена на боковій поверхні ємності, та обладнання установки ущільнювальним пристроєм, який виконаний у вигляді двох рухомих у вертикальному напрямку фланців з гнучкою вставкою між ними і установлений між днищем ємності та кришкою контейнера з можливістю взаємодії верхнього фланця ущільнювального пристрою з днищем ємності, а нижнього фланця з кришкою контейнера, забезпечується вивантаження суміші із ємності в контейнер без забруднення атмосфери цеху та втрат сировини З огляду на викладене вище і з урахуванням розкритого причинно-наслідкового зв'язку між сукупністю ознак винаходу, що заявляється, та технічним результатом, що отриманий за їх допомогою, можна стверджувати, що завдання покладене в основу створення сумішоприготувальної установки, цілком виконане, тому що заявлена установка запобігає погіршенню якості суміші, попереджуючи винесення компонентів суміші, забрудненню атмосфери цеху шкідливими речовинами та втратам сировини Сутність винаходу, що заявляється, пояснюється кресленнями, де зображені - фіг 1 - сумішоприготувальна установка, загальний вигляд, - фіг 2 - вузол А на фіг 1, - фіг 3 - розріз Б-Б на фіг 1, - фіг 4 - розріз В-В на фіг 1, - фіг 5 - вид Г на фіг 1, - фіг 6 - розріз Д-Д на фіг 5, - фіг 7 - розріз Е-Е на фіг 5 Сумішоприготувальна установка складається з поворотного стола 1, ємності 2 з шибером З, який розміщений в її днищі, мішалки 4, механізму очистки 5 та контейнера 6 Поворотний стіл 1 виконаний з можливістю переміщення у вертикальній площині і обладнаний гнучкими зв'язками 7, що з'єднані з мішалкою 4 та механізмом очистки 5 Мішалка 4 та механізм очистки 5 розміщені між поворотним столом 1 та ємністю 2 Ємність 2 виконана обертовою,обладнана лопатями 8, що розташовані на її верхньому торці під кутом а = 15 - 45° до твірної, яка направлена по ходу обертання ємкості 2, а и шибер 3 виконаний у формі сектора та обладнаний віссю 9, що закріплена на боковій поверхні ємності 2 Установка обладнана ущільнювальним пристроєм 10, який виконаний у вигляді двох рухомих у вертикальному напрямку фланців 11 і 12 з гнучкою вставкою 13 між ними і установлений між днищем ємності 2 та кришкою 14 контейнера 6 з можливістю взаємодії верхнього фланця 11 ущільнювального пристрою 10 з днищем ємності 2, а нижнього фланця 12 з кришкою 14 контейнера 6 Мішалка 4 і механізм очистки 5 обладнані, ВІДПОВІДНО, кришками 15 і 16, а кришка 15 мішалки 4 обладнана повітропроникним патрубком 17 з фільтрувальною вставкою 18 43613 Поворотний стіл 1 може бути змонтований на колоні 19 і з'єднаний з підіймальним механізмом 20 Центрування кришок 15 і 16 відносно ємкості 2 здійснюється за допомогою змонтованих на стояках 21 конусів 22 та упорів 23 /що мають конусні западини/, які змонтовані на кришках 15 і 16 Кришка 16 механізма очистки 5 обпирається на фланець 24 ємності 2 Для вивантаження суміші з ємності 2 в контейнер 6, останній може бути встановлений на візку 25 В кришці 14 контейнера 6 є вікно для завантаження суміші, яке може закриватись під час транспортування контейнера 6 У рухомих фланцях 11 і 12 виконані пази 26, з якими взаємодіють штирі 27, що закріплені на рамці 28 Рамка 28 за допомогою кронштейнів 29 закріплена на стояках 21 Для завантаження компонентів суміші кришка 15 мішалки 4 обладнана патрубком ЗО Щоб забезпечити подавання суміші на периферію ємності 2, механізм очистки 5, який обладнаний скребками 31, обертають за допомогою штурвала 32, або електропривода /на кресленні не показаний/ Сумішоприготувальна установка працює таким чином У первинній позиції поворотний стіл 1 знаходиться в нижньому положенні, в якому мішалка 4 перебуває всередині ємності 2 Упори 23, що змонтовані на кришці 15 мішалки 4, обпираючись на конуси 22 стояків 21, забезпечують точне центрування мішалки 4 в ємності 2 і, фіксуючи положення кришки 15 мішалки 4 відносно ємності 2 та и лопатей 8, забезпечують необхідні проміжки між обертовою ємністю 2 з лопатями 8 та нерухомою кришкою 15 мішалки 4 Гнучкі зв'язки 7 не перешкоджають при цьому точному установленню упорів 23, що мають конусні западини, на конуси 22, змонтовані на стояках 21 При цьому шибер З закритий Рухомі фланці 11 і 12 ущільнювального пристрою 10 максимально наближені один до одного і утворюють проміжки між ними та днищем ємності 2 з одного боку та кришкою 14 контейнера 6 для суміші - з іншого боку Контейнер 6 знаходиться на візку 25 в положенні, що показане на фіг 1 Вмикають привід /на кресленні не показаний/ обертання ємності 2 і мішалки 4 Через патрубок ЗО, яким обладнана кришка 15 мішалки 4, згідно заданому регламенту подаються компоненти суміші і здійснюється їх перемішування При цьому лопаті 8 ємкості 2, розташовані на її верхньому торці під кутом а = 15 - 45° до твірної, яка направлена по ходу обертання ємності 2, подають повітря через проміжок між ємністю 2 та кришкою 15 мішалки 4 всередину ємності 2, де перемішується суміш і виникає максимальне пилоутворення Надлишкове повітря, що подається лопатями 8 в порожнину ємності 2, виходить, очищуючись, через фільтрувальну вставку 18 повітропроникного патрубка 17 кришки 15 мішалки 4 Повітря, що постійно подається лопатями 8, перешкоджає виходу з ємності 2 завислих тонко дисперсних компонентів суміші через проміжки між ємкістю 2 та кришкою 15 мішалки 4, що дозволяє запобігти забрудненню атмосфери цеху, втратам сировини та погіршенню якості суміші через порушення дозування компонентів По закінченні процесу перемішування привід обертання ємності 2 і мішалки 4 виключають Підіймальним механізмом 20 піднімають поворотний стіл 1, мішалка 4 виводиться з порожнини ємності 2 Після ЧОГО поворотом стола 1 вручну або за допомогою приводу /на кресленні не показаний/ над ємністю 2 установлюють механізм очистки 5 Підіймальним механізмом 20 поворотний стіл 1 опускають і механізм очистки 5 вводиться в ємність 2 При цьому упори 23, що мають конусні западини і змонтовані на кришці 16 механізма очистки 5, обпираються на конуси 22, що змонтовані на стояках 21, забезпечуючи точне центрування елементів механізма очистки 5 в ємності 2 і фіксуючи положення кришки 16 механізма очистки 5, яка обпирається на фланець 24 ємності 2, що забезпечує герметичність порожнини ємності 2 Процес очищення ємності 2 та вивантаження суміші здійснюється в той час, коли ємність 2 нерухома Для цього рухомі фланці 11 і 12 ущільнювального пристрою 10 підводяться до днища ємності 2 і кришки 14 контейнера 6 шляхом переміщення в горизонтальному напрямку рамки 28, яка за допомогою штирів 27, що взаємодіють з пазами 26, виконаними у рухомих фланцях 11 і 12, забезпечує переміщення рухомих фланців 11 і 12 у вертикальному напрямку Відкривається шибер 3 поворотом його навколо вертикальної осі 9 Обертаючи скребки 31, якими обладнаний механізм очистки 5, за допомогою штурвала 32 або електропривода /на кресленні не показаний/, суміш подається на периферію ємності 2 і через відкритий шибер 3 та ущільнювальний пристрій 10 вивантажується в контейнер 6 через вікно в кришці 14 контейнера 6 Гнучка вставка 13, установлена між рухомими фланцями 11 і 12 ущільнювального пристрою 10 попереджує винесення пилу під час вивантаження суміші По закінченні операції вивантаження суміші і очистки ємності 2 шибер 3 закривають Рухомі фланці 11 і 12 ущільнювального пристрою 10 наближують один до одного, утворюючи проміжки між днищем ємності 2, з одного боку, і кришкою 14 контейнера 6 - з другого боку Візок 25, на якому установлений контейнер 6, викочують в зону дії вантажопідйомних засобів /на кресленні не показані/ після чого контейнер 6 з сумішшю подають на подальші технологічні операції Підіймальним механізмом 20 поворотний стіл 1 з механізмом очистки 5 піднімають у верхнє положення і повертають на 180° Після чого підіймальним механізмом 20 поворотний стіл 1 опускають вниз, вводячи мішалку 4 в ємність 2 43613 20 18 17 Фіг. 2 43613 й-fi Б-б Фіг. 4 28 21 22 24 Фіг. З 8 Л 43613 А-Л 21 29 28 Фіг. 6 Е-Е Фії.7 Фіг. 7 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
