Машина для очищення зерна

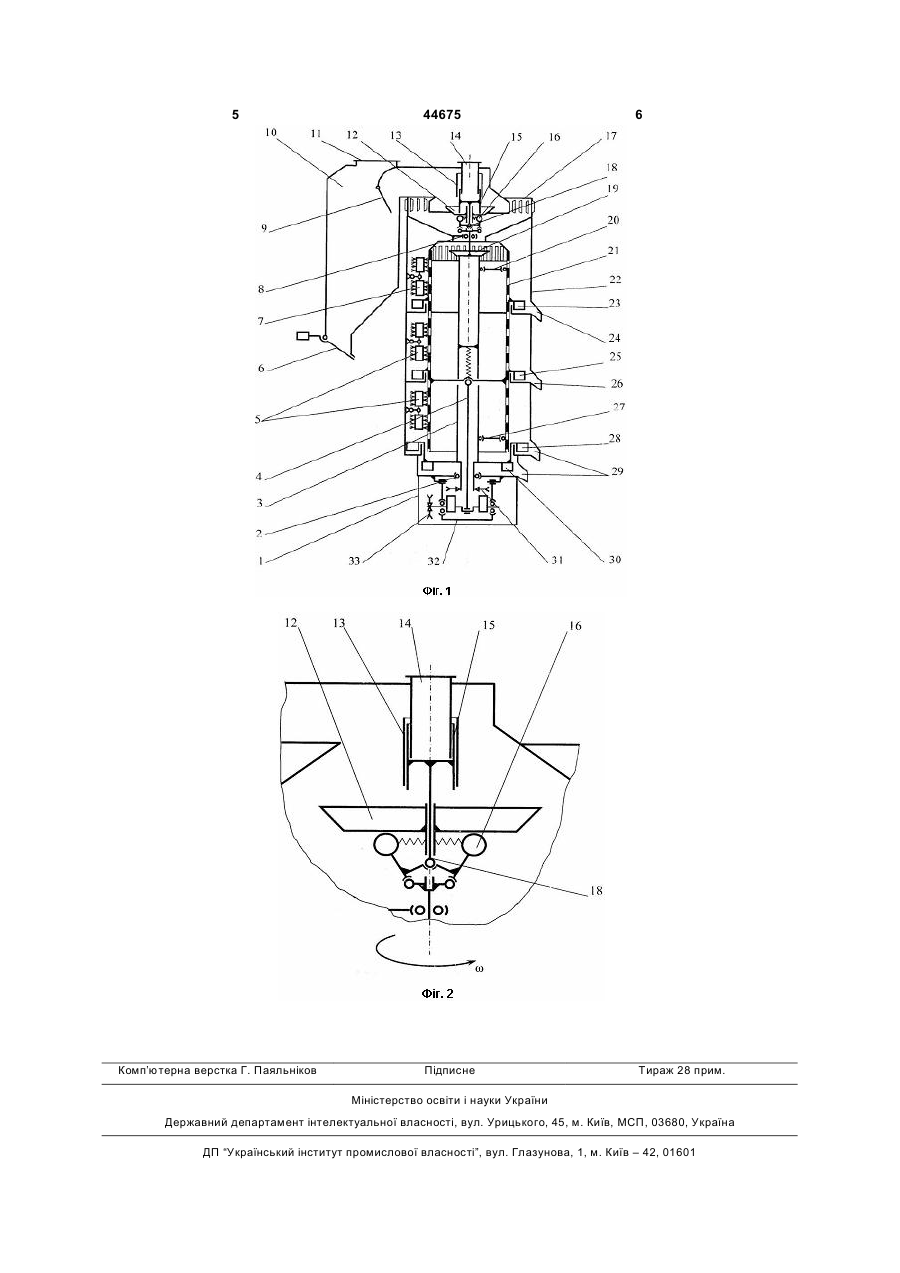

Машина для очищення зерна, що містить поміщений в кожух вібровідцентровий решітний барабан, над яким розміщений пристрій для завантаження, пневмосепаруючий пристрій та приводи, яка відрізняється тим, що пристрій для завантаження обладнаний додатковою запобіжною заслінкою з відцентровим приводом. (19) (21) u200904529 (22) 07.05.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ, РОГАЧ ЮРІЙ ПЕТРОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 44675 4 ротора 3, на якому з допомогою спиць 20 та 27 допомогою вібратора 32 та шатуна 4 - в коливальшарнірно підвішене з можливістю переміщатись в ний рух вздовж указаної вісі. Підпружинені вантажі осьовому напрямку циліндричне решето 21, закри16 під дією відцентрової сили розходяться і, діючи те кожухом 22. В верхній частині кожуха 22 встана шток 18, піднімають додаткову запобіжну засліновлений пневмосепаруючий пристрій 17, до якого нку 15, відкриваючи її. приєднана відстійна камера 10. ПневмосепаруюПотік повітря, створюваний вентилятором , чий пристрій 17 має розкидач 12, встановлений на проходить крізь пневмосепаруючий пристрій 17, одній осі з решетом 21, для подачі вихідного матеминає заслінку 9, потрапляє в відстійну камеру 10 і ріалу. Повітряний потік, необхідний для роботи через повітропровід, приєднаний до фланця 11, пневмосепаруючого пристрою 17 створюється з виводиться за межі машини. допомогою вентилятора, встановленого поза маВихідна зернова суміш через патрубок 14 та шиною і приєднаного до фланця 11 відстійної казаслінки 13 та 15 подається на розкидач 12, за мери 10. Відстійна камера 10 має повітряну заслідопомогою якого вводиться в пневмосепаруючий нку 9 для регулювання швидкості повітряного пристрій 17, де очищується від легких домішок. потоку і оснащена вакуум - клапаном 6. В верхній Легкі домішки транспортуються повітряним поточастині машини розташований завантажувальний ком в відстійну камеру 10, де завдяки зміні напряпатрубок 14, обладнаний заслінкою 13. На осі мку руху та дії інерційних сил, рухаються вздовж остова ротора 3 встановлені підпружинені вантажі внутрішньої стінки, опускаються в нижню частину 16, які з допомогою штока 18 з'єднані з додаткоповітряної камери 10 і за допомогою вакуум - клавою запобіжною заслінкою 15. Циліндричне решепана 6 вивантажуються з машини. Пил, видалято 21 має розподільник 19 для подачі очищуваного ється з машини разом з повітрям. Очищене зерно зернового матеріалу, а кожна з його трьох секцій спрямовується розподільником 19 на внутрішню лопатки 23, 25 та 28 для вивантаження фракцій поверхню решета 21. Під впливом відцентрових очищеного зерна. В нижній частині машини на сил інерції та тертя частки суміші утримуються на остові ротора 3 закріплені лопатки 30 для виванповерхні решета 21, а завдяки коливанням остантаження крупних домішок. Циліндричне решето 21 нього - рухаються зверху вниз. При цьому в верхз допомогою шатуна 4 зв'язане з самобалансним ній частині решета 21 видаляються дрібні домішки, кривошипним вібратором 32. Приведення решета в середній - дрібне зерно, а в нижній - відповідно 21 в обертальний рух здійснюється з допомогою очищене зерно та крупні домішки. Отвори решета шківа 31, а в коливальний рух - вібратором 32 з 21 очищаються від заклинювання в них часток за допомогою шківа 33. З внутрішнього боку кожуха допомогою циліндричних щіток 5 та 7, які притис22 встановлені циліндричні щітки 5 та 7, які притикаються до поверхні решета 21 та перекочуються скаються до решета 21. Для вивантаження фракпо ній. Дрібні домішки, дрібне та очищене зерно, цій очищеного зерна та домішок служать лотки 24, крупні домішки лопатками 23, 25, 28 та 30 направ26 та 29. ляються у відповідні лотки 24, 26, 29 і виводяться з Описана вище машина для очищення зерна машини. В результаті несанкціонованої зупинки використовується таким чином. При пуску машини решета 21 підпружинені вантажі 16 повертаються в дію циліндричне решето 21, розподільник 19, у вихідне положення і, діючи на шток 18, опускапідпружинені вантажі 16 та розкидач 12 за допомоють додаткову запобіжну заслінку 15, закриваючи гою шківа 31 приводяться в обертальний рух наїї, чим перешкоджають надходженню зернового вколо вертикальної вісі, а решето 21, крім того, за матеріалу в машину. 5 Комп’ютерна верстка Г. Паяльніков 44675 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
