Відрізний пристрій
Номер патенту: 44787
Опубліковано: 12.10.2009
Автори: Пелевін Леонід Євгенійович, Щербина Тетяна Федорівна
Формула / Реферат
Відрізний пристрій, що має станину, на якій встановлено поворотний стіл, до якого, за допомогою шарніра, приєднано важіль з рукояткою, пиляльним диском і двигуном, крім того, поворотний стіл має затискуючий пристрій з фіксатором та направляючий пристрій, який відрізняється тим, що з метою підвищення продуктивності відрізання заготовки станина в своєму геометричному центрі має наскрізний отвір, в якому розміщений вал поворотного гідроциліндра, корпус якого прикріплено до станини, причому вихідний вал поворотного гідроциліндра з'єднано з нижньою частиною поворотного столу, а керування поворотом вихідного вала здійснюється за рахунок керованої гідросистеми, крім того, між поворотним столом та станиною розміщено підшипники.
Текст

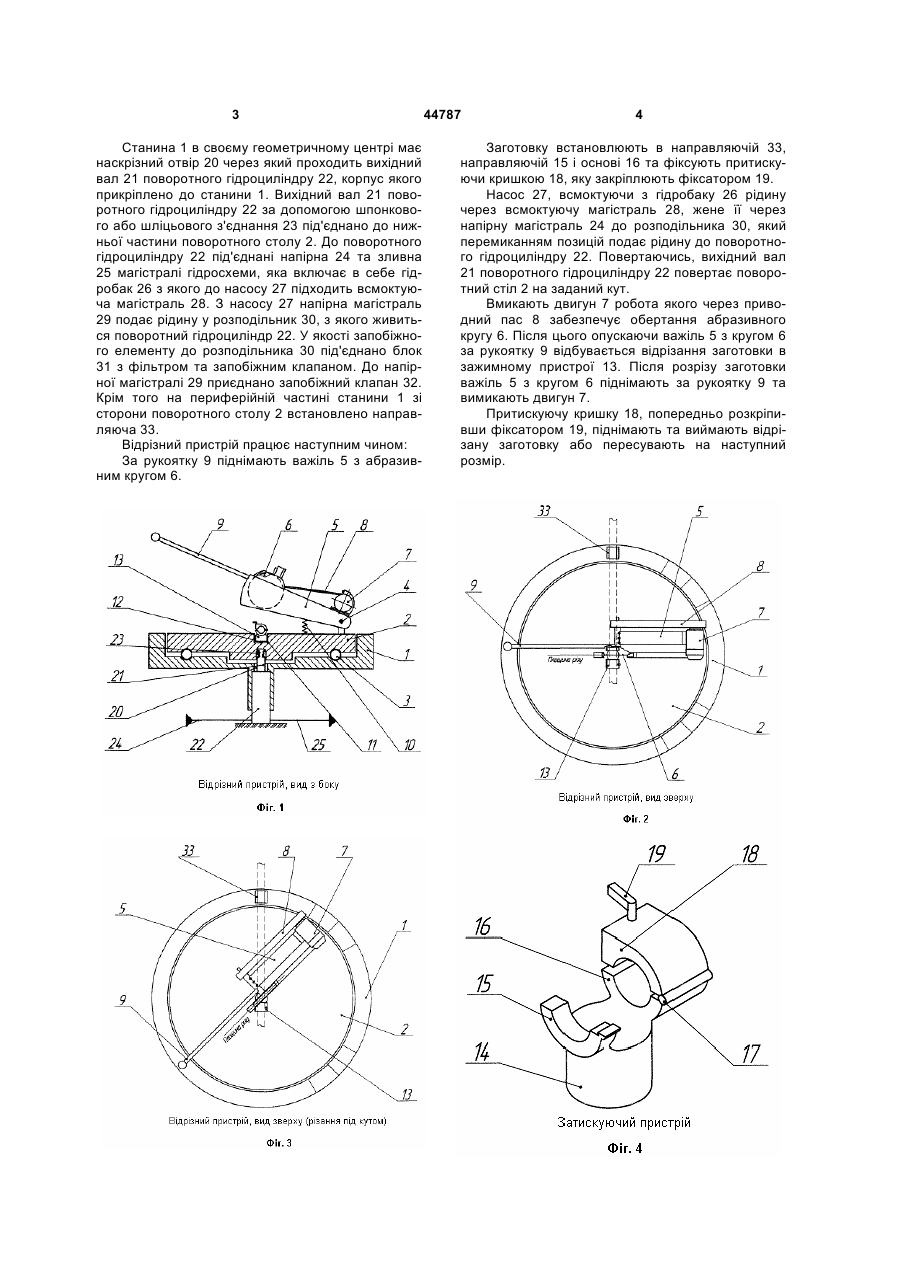

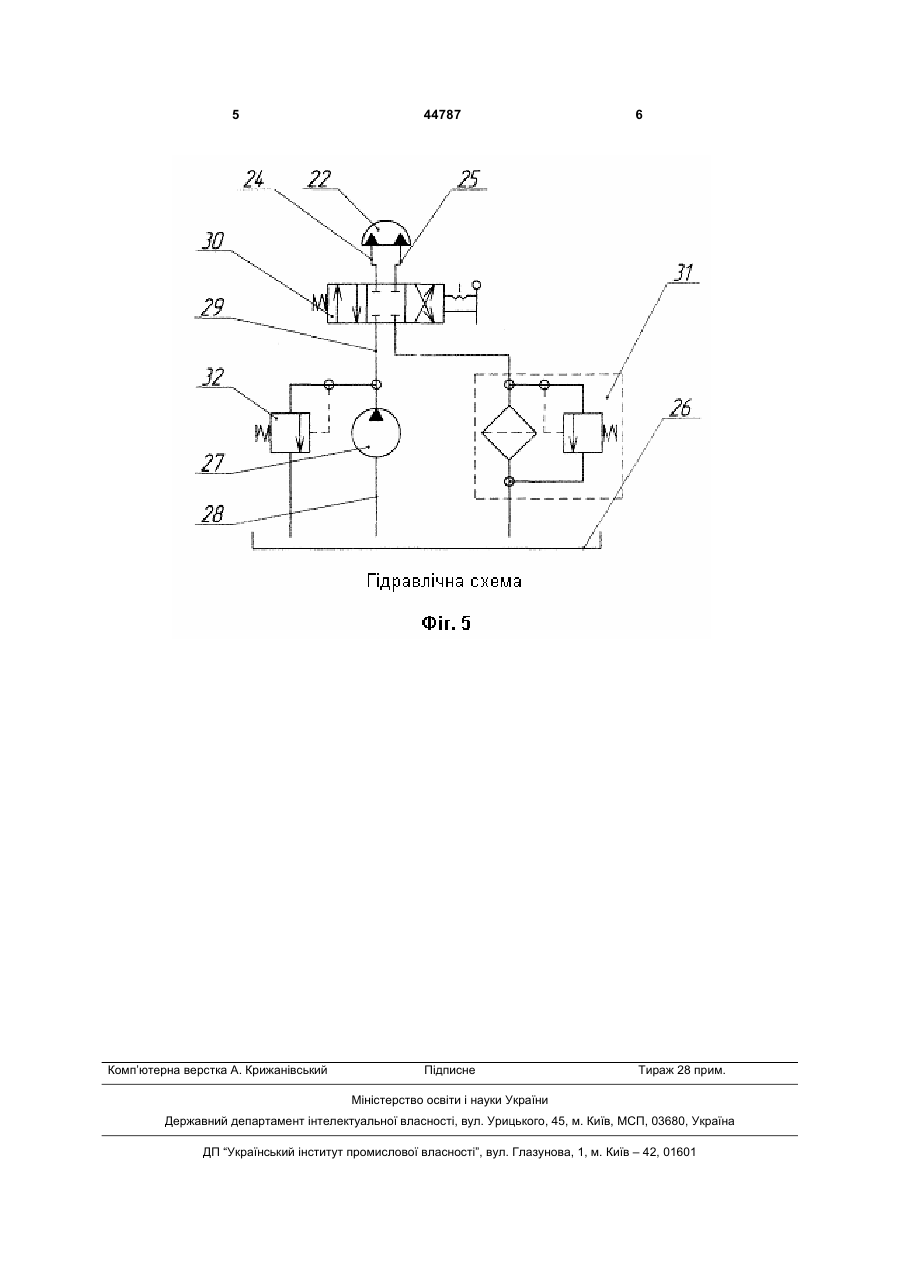

Відрізний пристрій, що має станину, на якій встановлено поворотний стіл, до якого, за допомогою шарніра, приєднано важіль з рукояткою, пиляльним диском і двигуном, крім того, поворотний 3 Станина 1 в своєму геометричному центрі має наскрізний отвір 20 через який проходить вихідний вал 21 поворотного гідроциліндру 22, корпус якого прикріплено до станини 1. Вихідний вал 21 поворотного гідроциліндру 22 за допомогою шпонкового або шліцьового з'єднання 23 під'єднано до нижньої частини поворотного столу 2. До поворотного гідроциліндру 22 під'єднані напірна 24 та зливна 25 магістралі гідросхеми, яка включає в себе гідробак 26 з якого до насосу 27 підходить всмоктуюча магістраль 28. З насосу 27 напірна магістраль 29 подає рідину у розподільник 30, з якого живиться поворотний гідроциліндр 22. У якості запобіжного елементу до розподільника 30 під'єднано блок 31 з фільтром та запобіжним клапаном. До напірної магістралі 29 приєднано запобіжний клапан 32. Крім того на периферійній частині станини 1 зі сторони поворотного столу 2 встановлено направляюча 33. Відрізний пристрій працює наступним чином: За рукоятку 9 піднімають важіль 5 з абразивним кругом 6. 44787 4 Заготовку встановлюють в направляючій 33, направляючій 15 і основі 16 та фіксують притискуючи кришкою 18, яку закріплюють фіксатором 19. Насос 27, всмоктуючи з гідробаку 26 рідину через всмоктуючу магістраль 28, жене її через напірну магістраль 24 до розподільника 30, який перемиканням позицій подає рідину до поворотного гідроциліндру 22. Повертаючись, вихідний вал 21 поворотного гідроциліндру 22 повертає поворотний стіл 2 на заданий кут. Вмикають двигун 7 робота якого через приводний пас 8 забезпечує обертання абразивного кругу 6. Після цього опускаючи важіль 5 з кругом 6 за рукоятку 9 відбувається відрізання заготовки в зажимному пристрої 13. Після розрізу заготовки важіль 5 з кругом 6 піднімають за рукоятку 9 та вимикають двигун 7. Притискуючу кришку 18, попередньо розкріпивши фіксатором 19, піднімають та виймають відрізану заготовку або пересувають на наступний розмір. 5 Комп’ютерна верстка А. Крижанівський 44787 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting device
Автори англійськоюPelevin Leonid Yevheniiovych, Scherbyna Tetiana Fedorivna
Назва патенту російськоюОтрезное устройство
Автори російськоюПелевин Леонид Евгеньевич, Щербина Татьяна Федоровна
МПК / Мітки
МПК: B23D 45/00
