Облицювання опорної рами стрілового крана

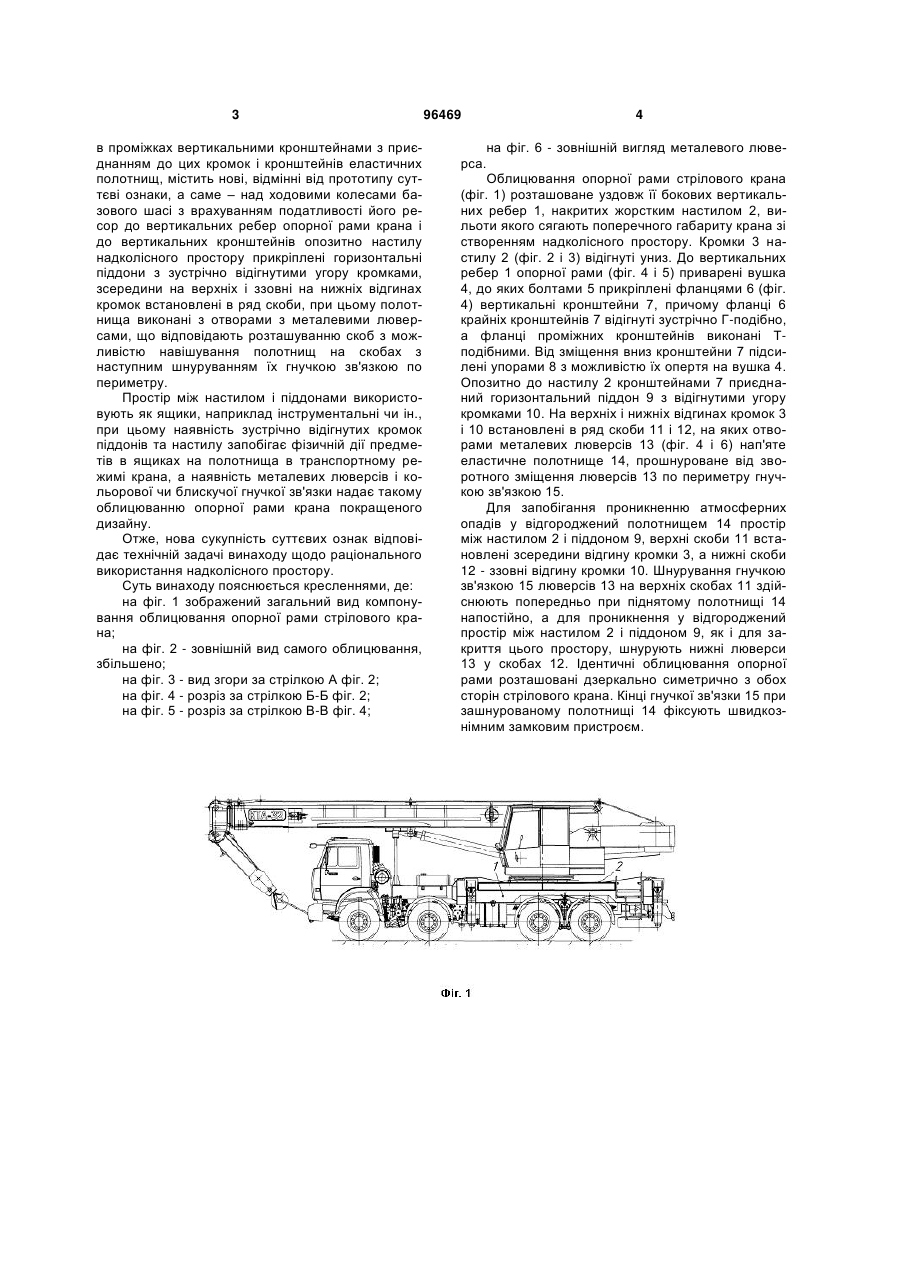

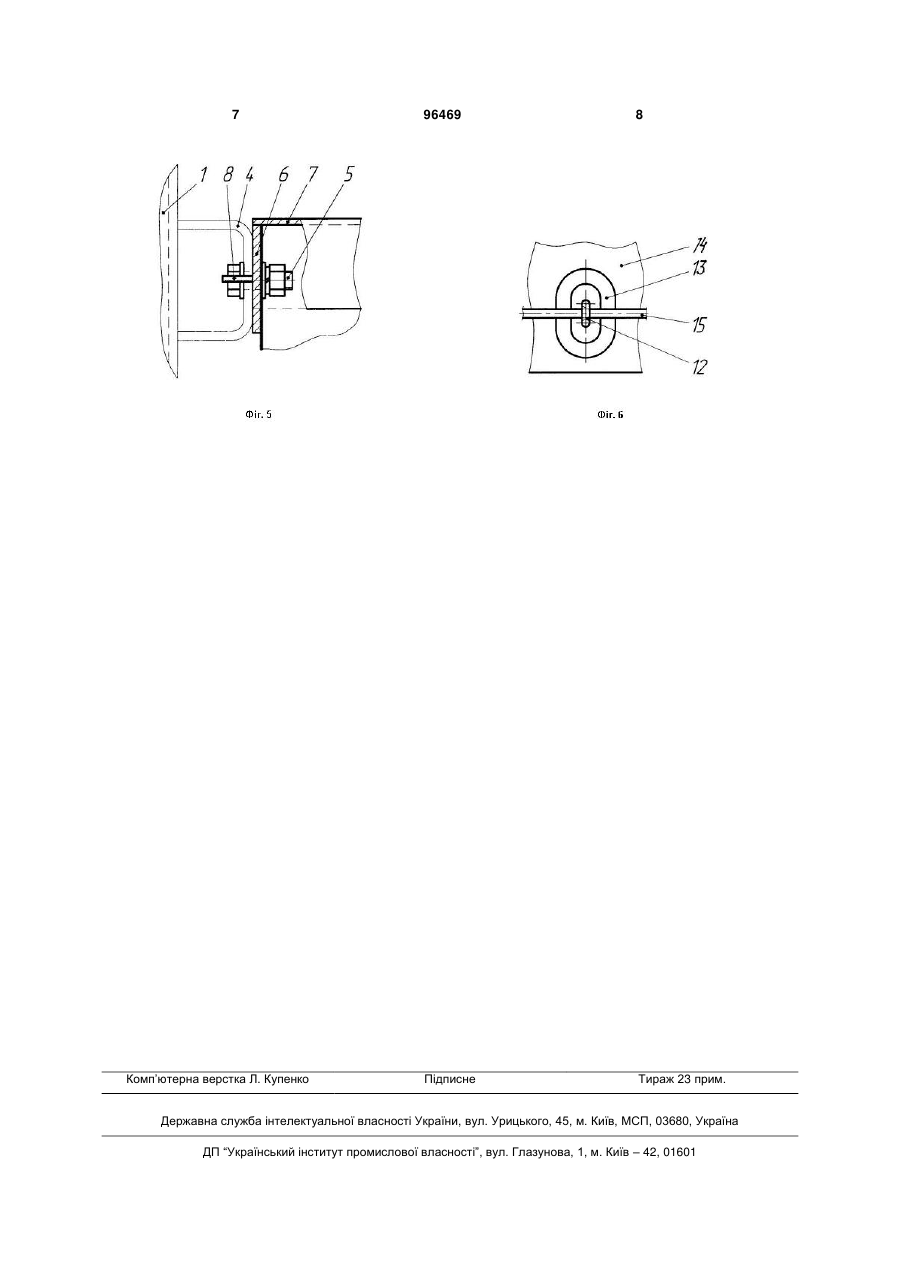

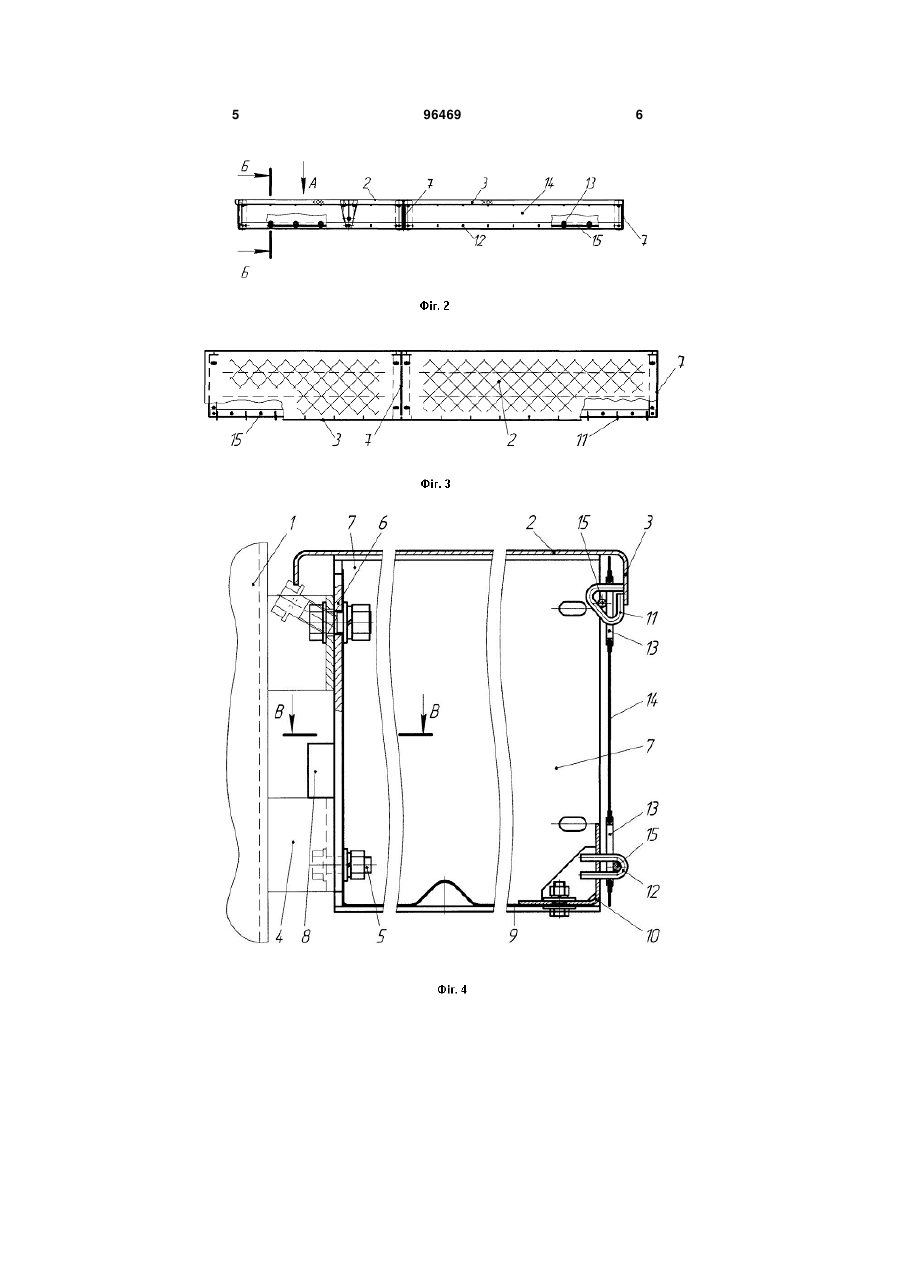

Облицювання опорної рами стрілового крана, що містить бокові вертикальні ребра рами, накриті жорстким настилом, відігнуті униз кромки якого сягають поперечного габариту крана зі створенням 3 в проміжках вертикальними кронштейнами з приєднанням до цих кромок і кронштейнів еластичних полотнищ, містить нові, відмінні від прототипу суттєві ознаки, а саме – над ходовими колесами базового шасі з врахуванням податливості його ресор до вертикальних ребер опорної рами крана і до вертикальних кронштейнів опозитно настилу надколісного простору прикріплені горизонтальні піддони з зустрічно відігнутими угору кромками, зсередини на верхніх і ззовні на нижніх відгинах кромок встановлені в ряд скоби, при цьому полотнища виконані з отворами з металевими люверсами, що відповідають розташуванню скоб з можливістю навішування полотнищ на скобах з наступним шнуруванням їх гнучкою зв'язкою по периметру. Простір між настилом і піддонами використовують як ящики, наприклад інструментальні чи ін., при цьому наявність зустрічно відігнутих кромок піддонів та настилу запобігає фізичній дії предметів в ящиках на полотнища в транспортному режимі крана, а наявність металевих люверсів і кольорової чи блискучої гнучкої зв'язки надає такому облицюванню опорної рами крана покращеного дизайну. Отже, нова сукупність суттєвих ознак відповідає технічній задачі винаходу щодо раціонального використання надколісного простору. Суть винаходу пояснюється кресленнями, де: на фіг. 1 зображений загальний вид компонування облицювання опорної рами стрілового крана; на фіг. 2 - зовнішній вид самого облицювання, збільшено; на фіг. 3 - вид згори за стрілкою А фіг. 2; на фіг. 4 - розріз за стрілкою Б-Б фіг. 2; на фіг. 5 - розріз за стрілкою В-В фіг. 4; 96469 4 на фіг. 6 - зовнішній вигляд металевого люверса. Облицювання опорної рами стрілового крана (фіг. 1) розташоване уздовж її бокових вертикальних ребер 1, накритих жорстким настилом 2, вильоти якого сягають поперечного габариту крана зі створенням надколісного простору. Кромки 3 настилу 2 (фіг. 2 і 3) відігнуті униз. До вертикальних ребер 1 опорної рами (фіг. 4 і 5) приварені вушка 4, до яких болтами 5 прикріплені фланцями 6 (фіг. 4) вертикальні кронштейни 7, причому фланці 6 крайніх кронштейнів 7 відігнуті зустрічно Г-подібно, а фланці проміжних кронштейнів виконані Тподібними. Від зміщення вниз кронштейни 7 підсилені упорами 8 з можливістю їх опертя на вушка 4. Опозитно до настилу 2 кронштейнами 7 приєднаний горизонтальний піддон 9 з відігнутими угору кромками 10. На верхніх і нижніх відгинах кромок 3 і 10 встановлені в ряд скоби 11 і 12, на яких отворами металевих люверсів 13 (фіг. 4 і 6) нап'яте еластичне полотнище 14, прошнуроване від зворотного зміщення люверсів 13 по периметру гнучкою зв'язкою 15. Для запобігання проникненню атмосферних опадів у відгороджений полотнищем 14 простір між настилом 2 і піддоном 9, верхні скоби 11 встановлені зсередини відгину кромки 3, а нижні скоби 12 - ззовні відгину кромки 10. Шнурування гнучкою зв'язкою 15 люверсів 13 на верхніх скобах 11 здійснюють попередньо при піднятому полотнищі 14 напостійно, а для проникнення у відгороджений простір між настилом 2 і піддоном 9, як і для закриття цього простору, шнурують нижні люверси 13 у скобах 12. Ідентичні облицювання опорної рами розташовані дзеркально симетрично з обох сторін стрілового крана. Кінці гнучкої зв'язки 15 при зашнурованому полотнищі 14 фіксують швидкознімним замковим пристроєм. 5 96469 6 7 Комп’ютерна верстка Л. Купенко 96469 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
