Котел електродний

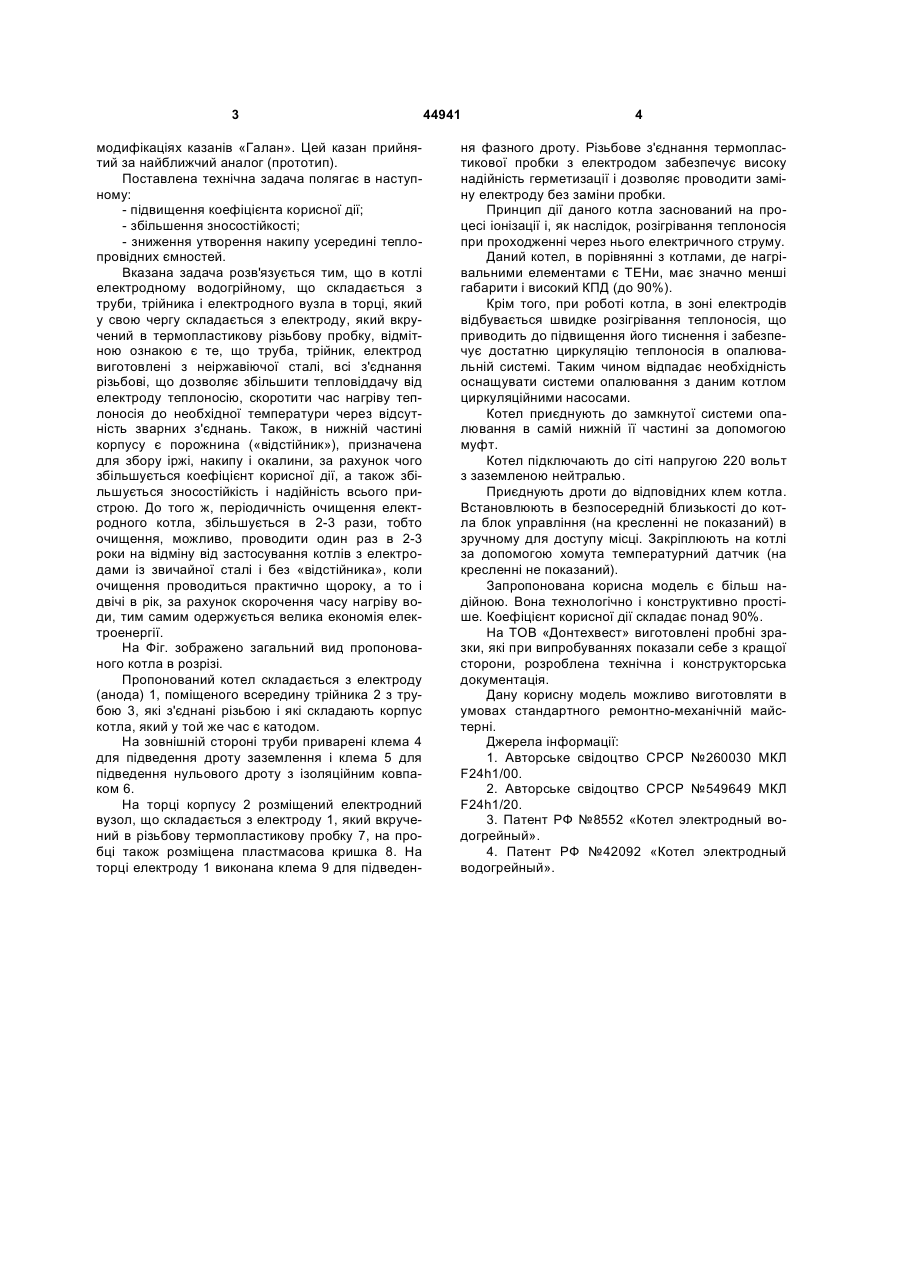

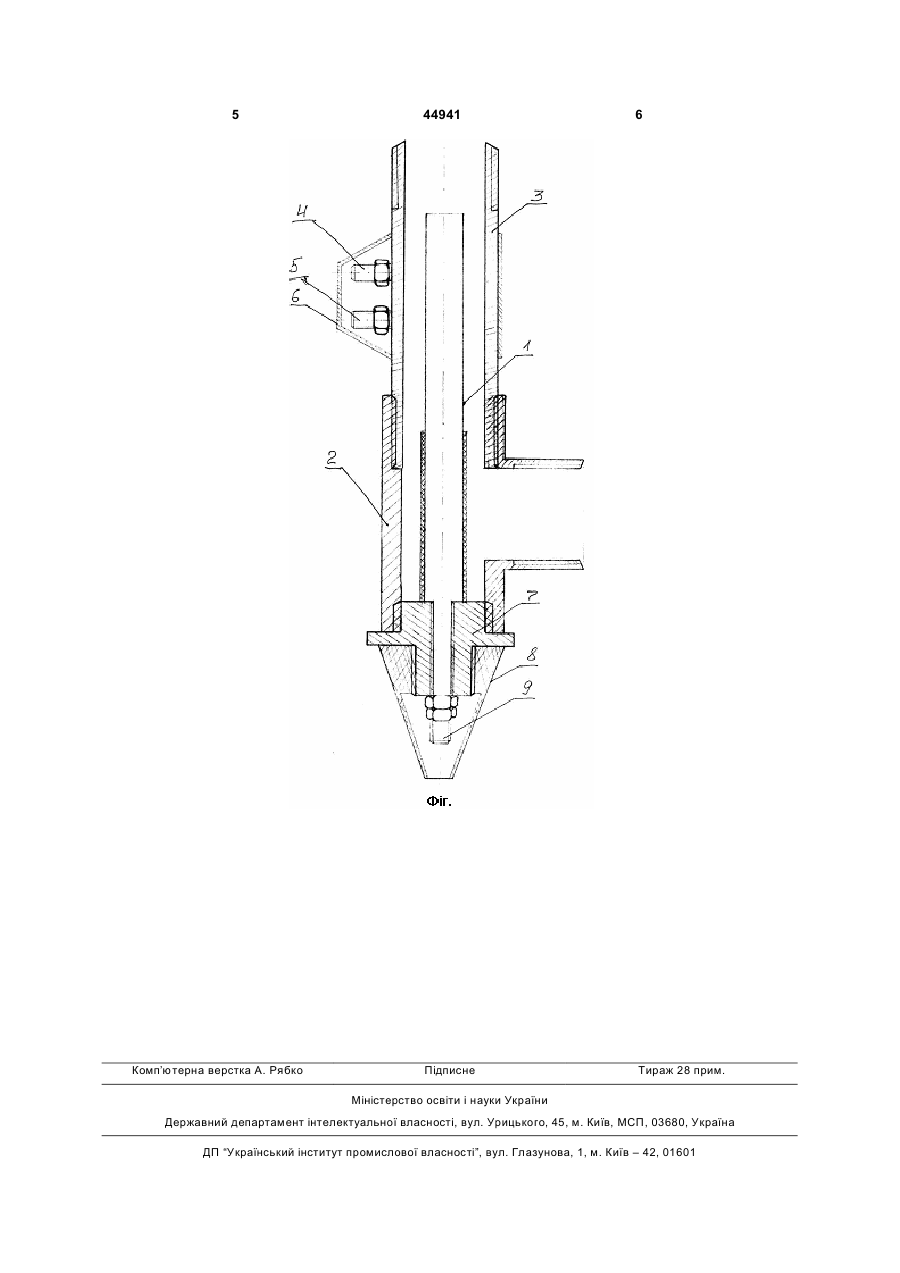

Котел електродний водогрійний, що складається з труби, трійника і електродного вузла в торці, який у свою чергу складається з електрода, який вкручений в термопластикову різьбову проб 3 модифікаціях казанів «Галан». Цей казан прийнятий за найближчий аналог (прототип). Поставлена технічна задача полягає в наступному: - підвищення коефіцієнта корисної дії; - збільшення зносостійкості; - зниження утворення накипу усередині теплопровідних ємностей. Вказана задача розв'язується тим, що в котлі електродному водогрійному, що складається з труби, трійника і електродного вузла в торці, який у свою чергу складається з електроду, який вкручений в термопластикову різьбову пробку, відмітною ознакою є те, що труба, трійник, електрод виготовлені з неіржавіючої сталі, всі з'єднання різьбові, що дозволяє збільшити тепловіддачу від електроду теплоносію, скоротити час нагріву теплоносія до необхідної температури через відсутність зварних з'єднань. Також, в нижній частині корпусу є порожнина («відстійник»), призначена для збору іржі, накипу і окалини, за рахунок чого збільшується коефіцієнт корисної дії, а також збільшується зносостійкість і надійність всього пристрою. До того ж, періодичність очищення електродного котла, збільшується в 2-3 рази, тобто очищення, можливо, проводити один раз в 2-3 роки на відміну від застосування котлів з електродами із звичайної сталі і без «відстійника», коли очищення проводиться практично щороку, а то і двічі в рік, за рахунок скорочення часу нагріву води, тим самим одержується велика економія електроенергії. На Фіг. зображено загальний вид пропонованого котла в розрізі. Пропонований котел складається з електроду (анода) 1, поміщеного всередину трійника 2 з трубою 3, які з'єднані різьбою і які складають корпус котла, який у той же час є катодом. На зовнішній стороні труби приварені клема 4 для підведення дроту заземлення і клема 5 для підведення нульового дроту з ізоляційним ковпаком 6. На торці корпусу 2 розміщений електродний вузол, що складається з електроду 1, який вкручений в різьбову термопластикову пробку 7, на пробці також розміщена пластмасова кришка 8. На торці електроду 1 виконана клема 9 для підведен 44941 4 ня фазного дроту. Різьбове з'єднання термопластикової пробки з електродом забезпечує високу надійність герметизації і дозволяє проводити заміну електроду без заміни пробки. Принцип дії даного котла заснований на процесі іонізації і, як наслідок, розігрівання теплоносія при проходженні через нього електричного струму. Даний котел, в порівнянні з котлами, де нагрівальними елементами є ТЕНи, має значно менші габарити і високий КПД (до 90%). Крім того, при роботі котла, в зоні електродів відбувається швидке розігрівання теплоносія, що приводить до підвищення його тиснення і забезпечує достатню циркуляцію теплоносія в опалювальній системі. Таким чином відпадає необхідність оснащувати системи опалювання з даним котлом циркуляційними насосами. Котел приєднують до замкнутої системи опалювання в самій нижній її частині за допомогою муфт. Котел підключають до сіті напругою 220 вольт з заземленою нейтралью. Приєднують дроти до відповідних клем котла. Встановлюють в безпосередній близькості до котла блок управління (на кресленні не показаний) в зручному для доступу місці. Закріплюють на котлі за допомогою хомута температурний датчик (на кресленні не показаний). Запропонована корисна модель є більш надійною. Вона технологічно і конструктивно простіше. Коефіцієнт корисної дії складає понад 90%. На ТОВ «Донтехвест» виготовлені пробні зразки, які при випробуваннях показали себе з кращої сторони, розроблена технічна і конструкторська документація. Дану корисну модель можливо виготовляти в умовах стандартного ремонтно-механічній майстерні. Джерела інформації: 1. Авторське свідоцтво СРСР №260030 МКЛ F24h1/00. 2. Авторське свідоцтво СРСР №549649 МКЛ F24h1/20. 3. Патент РФ №8552 «Котел электродный водогрейный». 4. Патент РФ №42092 «Котел электродный водогрейный». 5 Комп’ютерна верстка А. Рябко 44941 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
