Дросельний пристрій

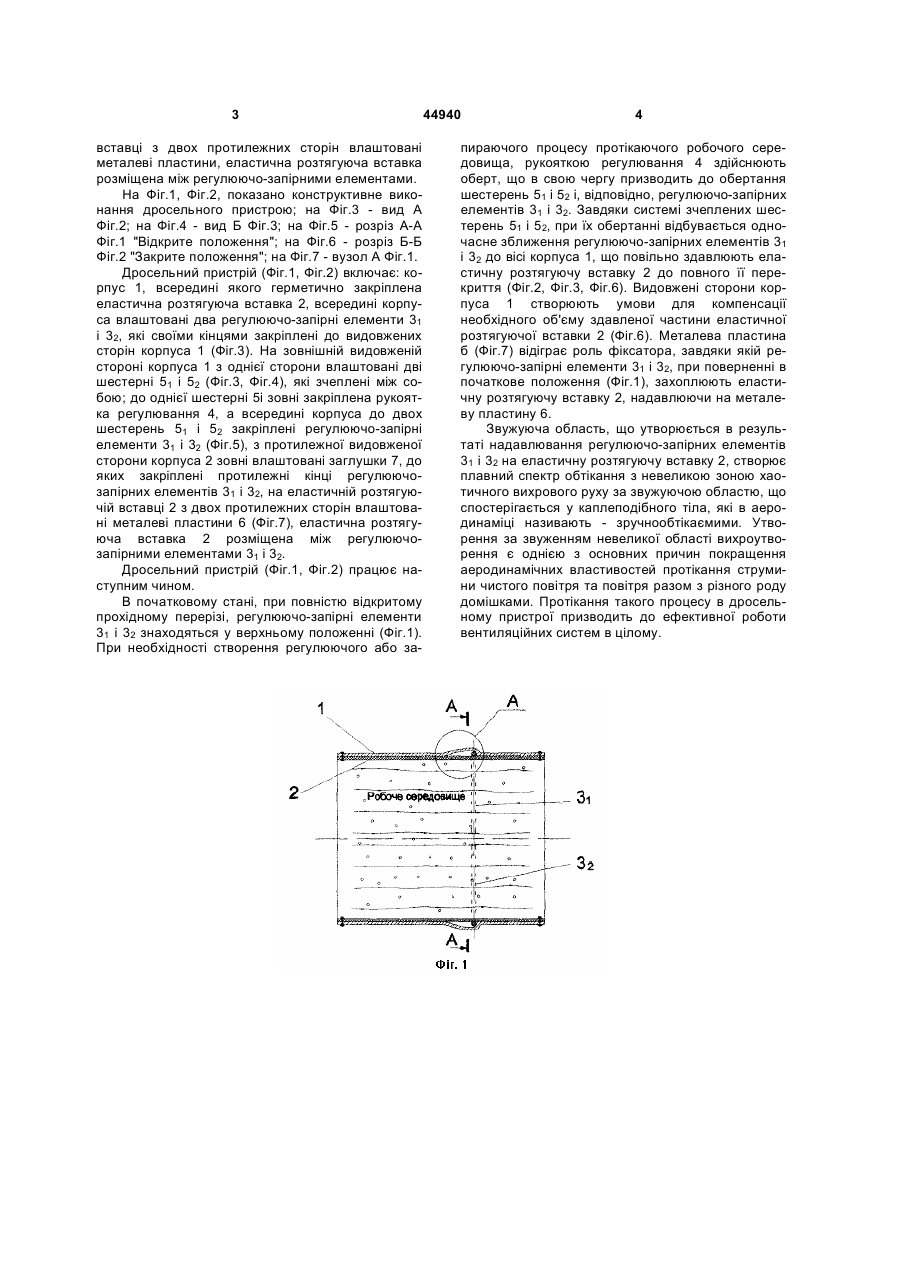

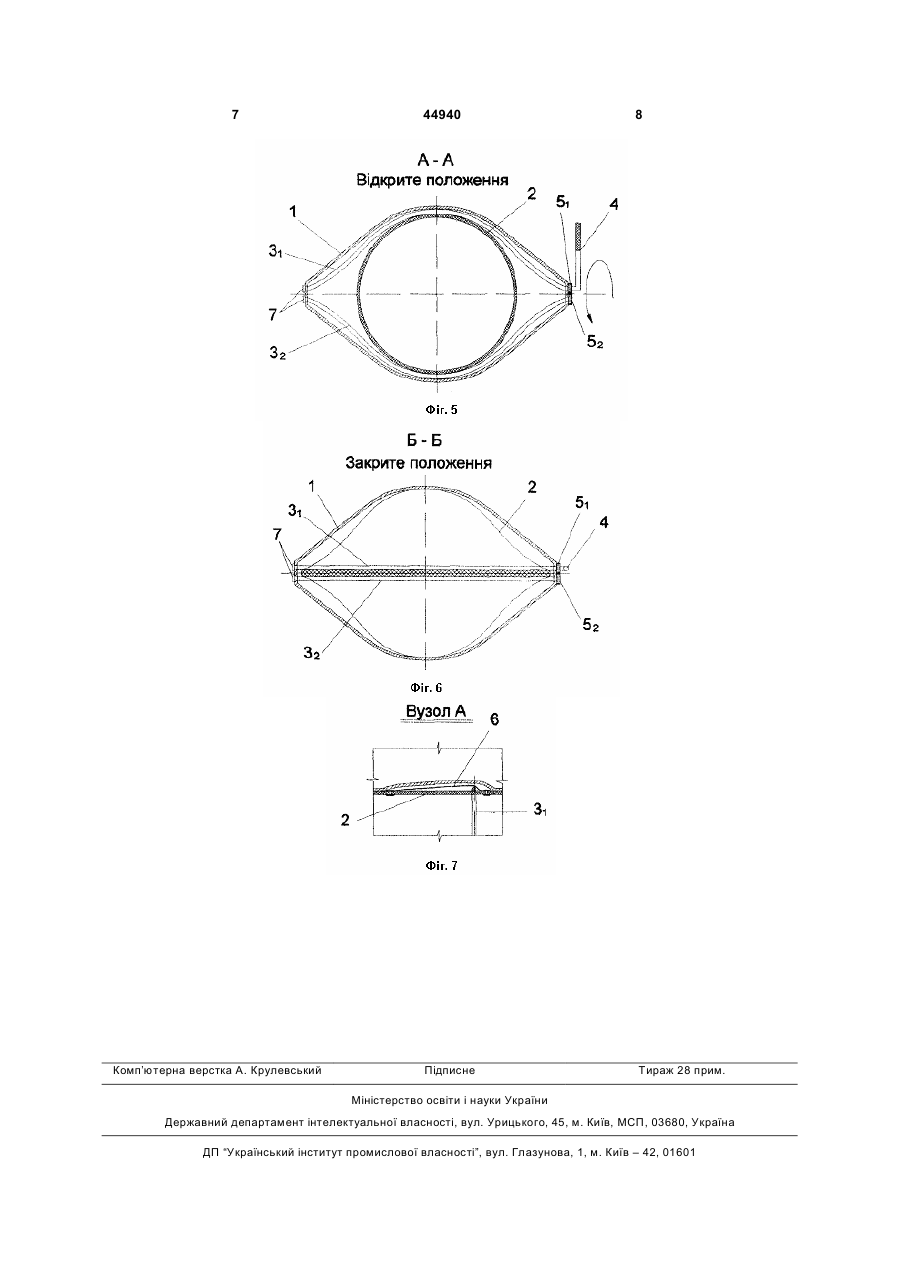

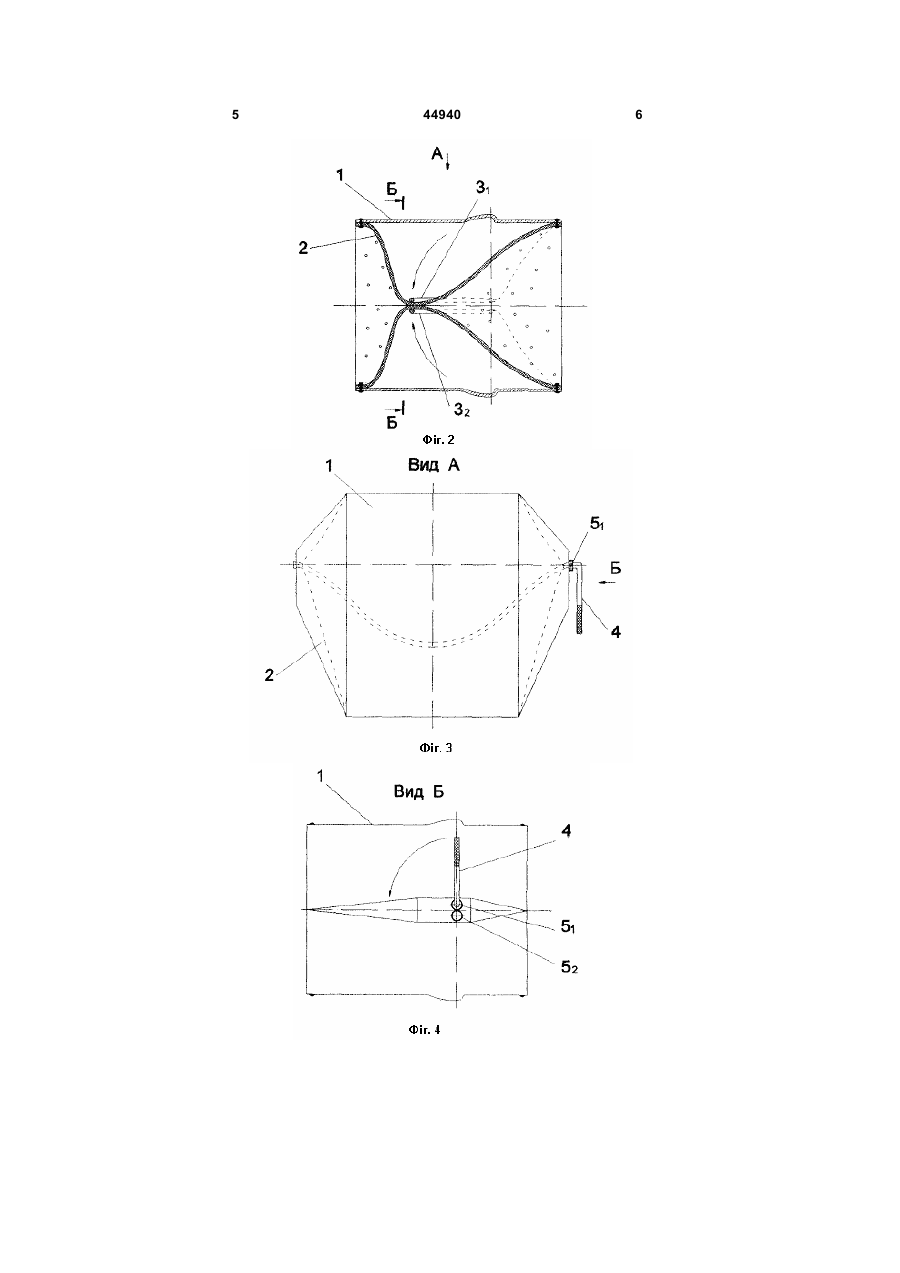

Дросельний пристрій, який містить корпус, всередині якого герметично закріплена еластична розтягуюча вставка, який відрізняється тим, що всередині корпуса влаштовані два регулюючозапірні елементи, які своїми кінцями закріплені до 3 вставці з двох протилежних сторін влаштовані металеві пластини, еластична розтягуюча вставка розміщена між регулюючо-запірними елементами. На Фіг.1, Фіг.2, показано конструктивне виконання дросельного пристрою; на Фіг.3 - вид А Фіг.2; на Фіг.4 - вид Б Фіг.3; на Фіг.5 - розріз А-А Фіг.1 "Відкрите положення"; на Фіг.6 - розріз Б-Б Фіг.2 "Закрите положення"; на Фіг.7 - вузол А Фіг.1. Дросельний пристрій (Фіг.1, Фіг.2) включає: корпус 1, всередині якого герметично закріплена еластична розтягуюча вставка 2, всередині корпуса влаштовані два регулюючо-запірні елементи 31 і 32, які своїми кінцями закріплені до видовжених сторін корпуса 1 (Фіг.3). На зовнішній видовженій стороні корпуса 1 з однієї сторони влаштовані дві шестерні 51 і 52 (Фіг.3, Фіг.4), які зчеплені між собою; до однієї шестерні 5і зовні закріплена рукоятка регулювання 4, а всередині корпуса до двох шестерень 51 і 52 закріплені регулюючо-запірні елементи 31 і 32 (Фіг.5), з протилежної видовженої сторони корпуса 2 зовні влаштовані заглушки 7, до яких закріплені протилежні кінці регулюючозапірних елементів 31 і 32, на еластичній розтягуючій вставці 2 з двох протилежних сторін влаштовані металеві пластини 6 (Фіг.7), еластична розтягуюча вставка 2 розміщена між регулюючозапірними елементами 31 і 32. Дросельний пристрій (Фіг.1, Фіг.2) працює наступним чином. В початковому стані, при повністю відкритому прохідному перерізі, регулюючо-запірні елементи 31 і 32 знаходяться у верхньому положенні (Фіг.1). При необхідності створення регулюючого або за 44940 4 пираючого процесу протікаючого робочого середовища, рукояткою регулювання 4 здійснюють оберт, що в свою чергу призводить до обертання шестерень 51 і 52 і, відповідно, регулюючо-запірних елементів 31 і 32. Завдяки системі зчеплених шестерень 51 і 52, при їх обертанні відбувається одночасне зближення регулюючо-запірних елементів 31 і 32 до вісі корпуса 1, що повільно здавлюють еластичну розтягуючу вставку 2 до повного її перекриття (Фіг.2, Фіг.3, Фіг.6). Видовжені сторони корпуса 1 створюють умови для компенсації необхідного об'єму здавленої частини еластичної розтягуючої вставки 2 (Фіг.6). Металева пластина б (Фіг.7) відіграє роль фіксатора, завдяки якій регулюючо-запірні елементи 31 і 32, при поверненні в початкове положення (Фіг.1), захоплюють еластичну розтягуючу вставку 2, надавлюючи на металеву пластину 6. Звужуюча область, що утворюється в результаті надавлювання регулюючо-запірних елементів 31 і 32 на еластичну розтягуючу вставку 2, створює плавний спектр обтікання з невеликою зоною хаотичного вихрового руху за звужуючою областю, що спостерігається у каплеподібного тіла, які в аеродинаміці називають - зручнообтікаємими. Утворення за звуженням невеликої області вихроутворення є однією з основних причин покращення аеродинамічних властивостей протікання струмини чистого повітря та повітря разом з різного роду домішками. Протікання такого процесу в дросельному пристрої призводить до ефективної роботи вентиляційних систем в цілому. 5 44940 6 7 Комп’ютерна верстка А. Крулевський 44940 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
