Спосіб ремонту діючого трубопроводу

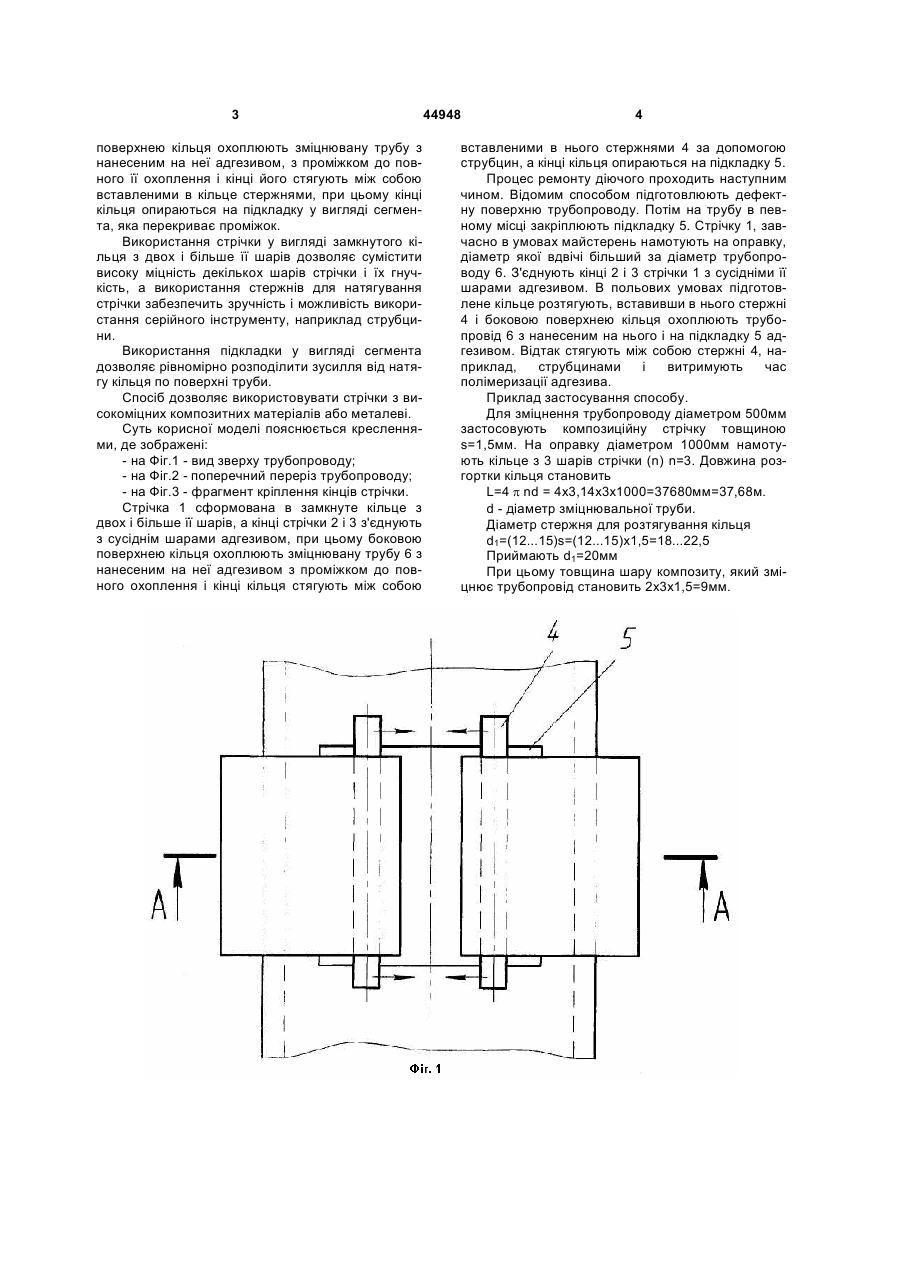

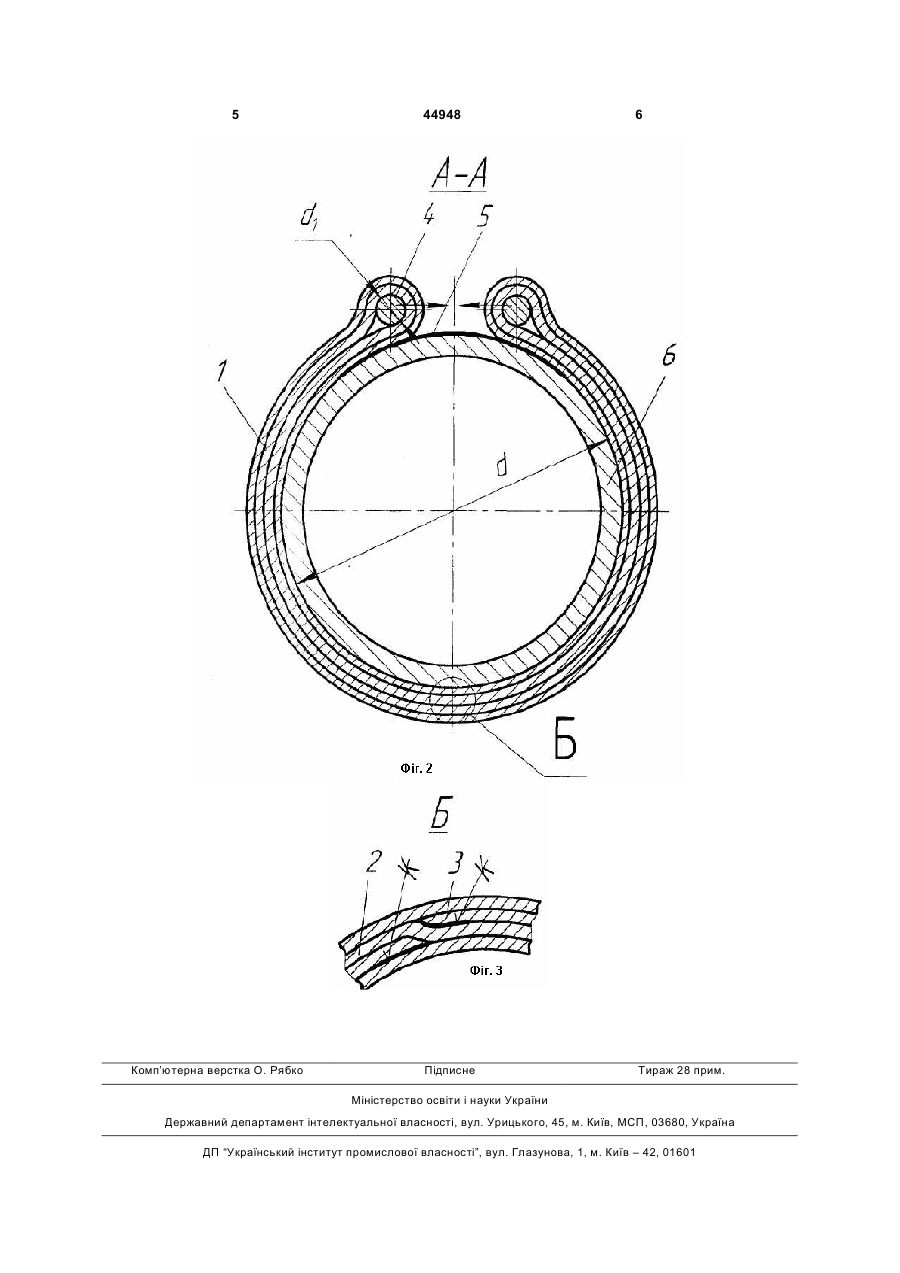

1. Спосіб ремонту діючого трубопроводу, який включає підготовку його дефектної поверхні і намотування на неї стрічки з композиційного матеріалу, який відрізняється тим, що трубу зміцнюють стрічкою, сформованою в замкнуте кільце з двох і більше її шарів, а кінці стрічки з'єднують з сусідніми шарами, при цьому боковою поверхнею кільця 3 поверхнею кільця охоплюють зміцнювану трубу з нанесеним на неї адгезивом, з проміжком до повного її охоплення і кінці його стягують між собою вставленими в кільце стержнями, при цьому кінці кільця опираються на підкладку у вигляді сегмента, яка перекриває проміжок. Використання стрічки у вигляді замкнутого кільця з двох і більше її шарів дозволяє сумістити високу міцність декількох шарів стрічки і їх гнучкість, а використання стержнів для натягування стрічки забезпечить зручність і можливість використання серійного інструменту, наприклад струбцини. Використання підкладки у вигляді сегмента дозволяє рівномірно розподілити зусилля від натягу кільця по поверхні труби. Спосіб дозволяє використовувати стрічки з високоміцних композитних матеріалів або металеві. Суть корисної моделі пояснюється кресленнями, де зображені: - на Фіг.1 - вид зверху трубопроводу; - на Фіг.2 - поперечний переріз трубопроводу; - на Фіг.3 - фрагмент кріплення кінців стрічки. Стрічка 1 сформована в замкнуте кільце з двох і більше її шарів, а кінці стрічки 2 і 3 з'єднують з сусіднім шарами адгезивом, при цьому боковою поверхнею кільця охоплюють зміцнювану трубу 6 з нанесеним на неї адгезивом з проміжком до повного охоплення і кінці кільця стягують між собою 44948 4 вставленими в нього стержнями 4 за допомогою струбцин, а кінці кільця опираються на підкладку 5. Процес ремонту діючого проходить наступним чином. Відомим способом підготовлюють дефектну поверхню трубопроводу. Потім на трубу в певному місці закріплюють підкладку 5. Стрічку 1, завчасно в умовах майстерень намотують на оправку, діаметр якої вдвічі більший за діаметр трубопроводу 6. З'єднують кінці 2 і 3 стрічки 1 з сусідніми її шарами адгезивом. В польових умовах підготовлене кільце розтягують, вставивши в нього стержні 4 і боковою поверхнею кільця охоплюють трубопровід 6 з нанесеним на нього і на підкладку 5 адгезивом. Відтак стягують між собою стержні 4, наприклад, струбцинами і витримують час полімеризації адгезива. Приклад застосування способу. Для зміцнення трубопроводу діаметром 500мм застосовують композиційну стрічку товщиною s=1,5мм. На оправку діаметром 1000мм намотують кільце з 3 шарів стрічки (n) n=3. Довжина розгортки кільця становить L=4 p nd = 4x3,14x3x1000=37680мм=37,68м. d - діаметр зміцнювальної труби. Діаметр стержня для розтягування кільця d1=(12...15)s=(12...15)x1,5=18...22,5 Приймають d1=20мм При цьому товщина шару композиту, який зміцнює трубопровід становить 2х3х1,5=9мм. 5 Комп’ютерна верстка О. Рябко 44948 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
