Спосіб визначення структури порового простору ґрунтів (дисперсних середовищ)

Номер патенту: 45287

Опубліковано: 10.11.2009

Автори: Коломієць Сергій Степанович, Яцик Микола Васильович

Завантажити PDF файл.

Формула / Реферат

Спосіб визначення структури порового простору ґрунтів у динаміці взаємодії зразка непорушеної структури ґрунту з вологою, який відрізняється тим, що розподіл сумарного об'єму розширених частин пор певного радіуса отримують при атмосферному тиску в ізотермічних умовах як різницю вологонасичення (капілярного гістерезису) ґрунту між кривими швидкої десорбції та повільної сорбції, що дозволяє побудувати криву сумарного об'єму розширених частин пор в залежності від їх радіуса і характеризує капілярно-ємкісні властивості ґрунту та його водно-фізичні константи (найменша вологоємкість, висота капілярного підняття і т. ін.).

Текст

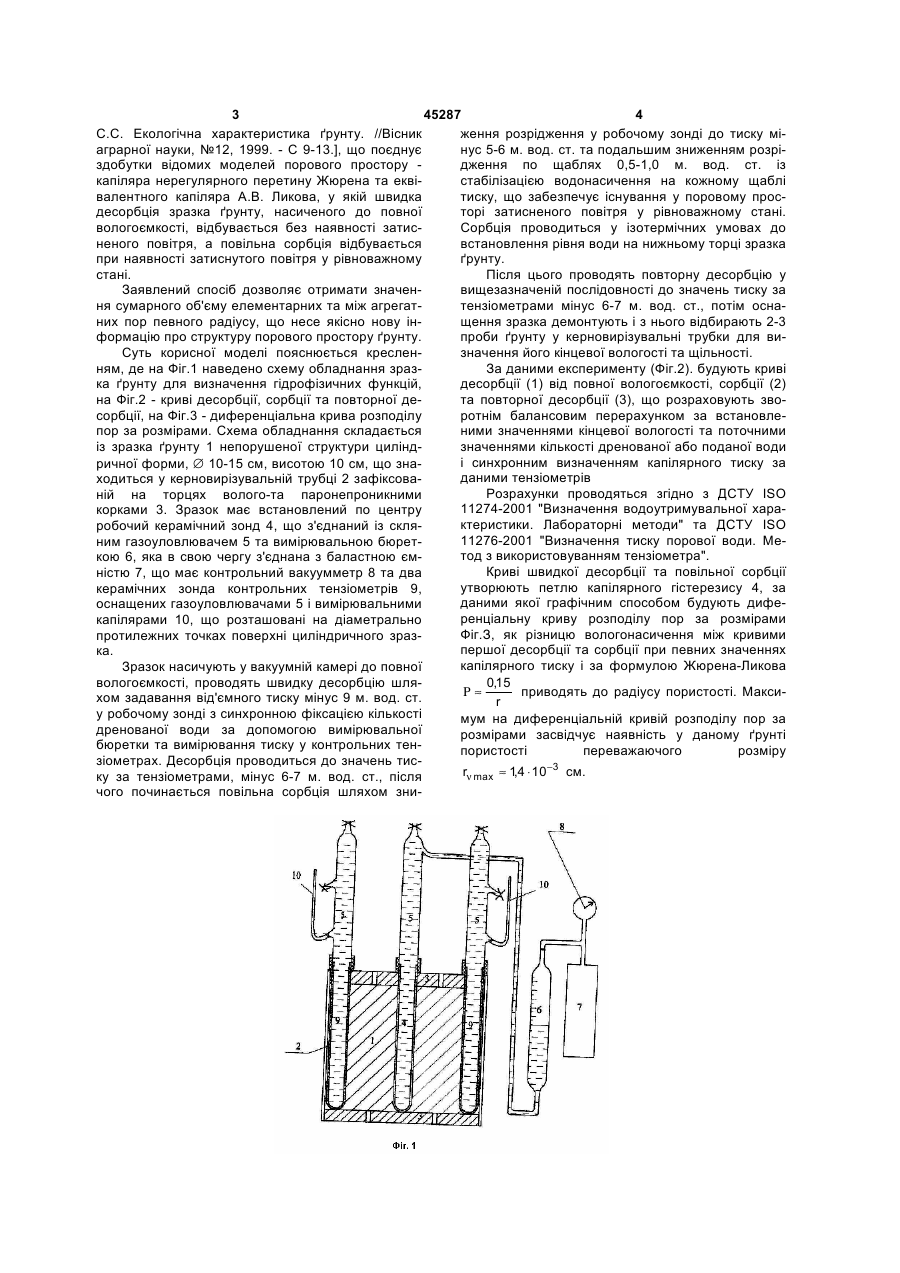

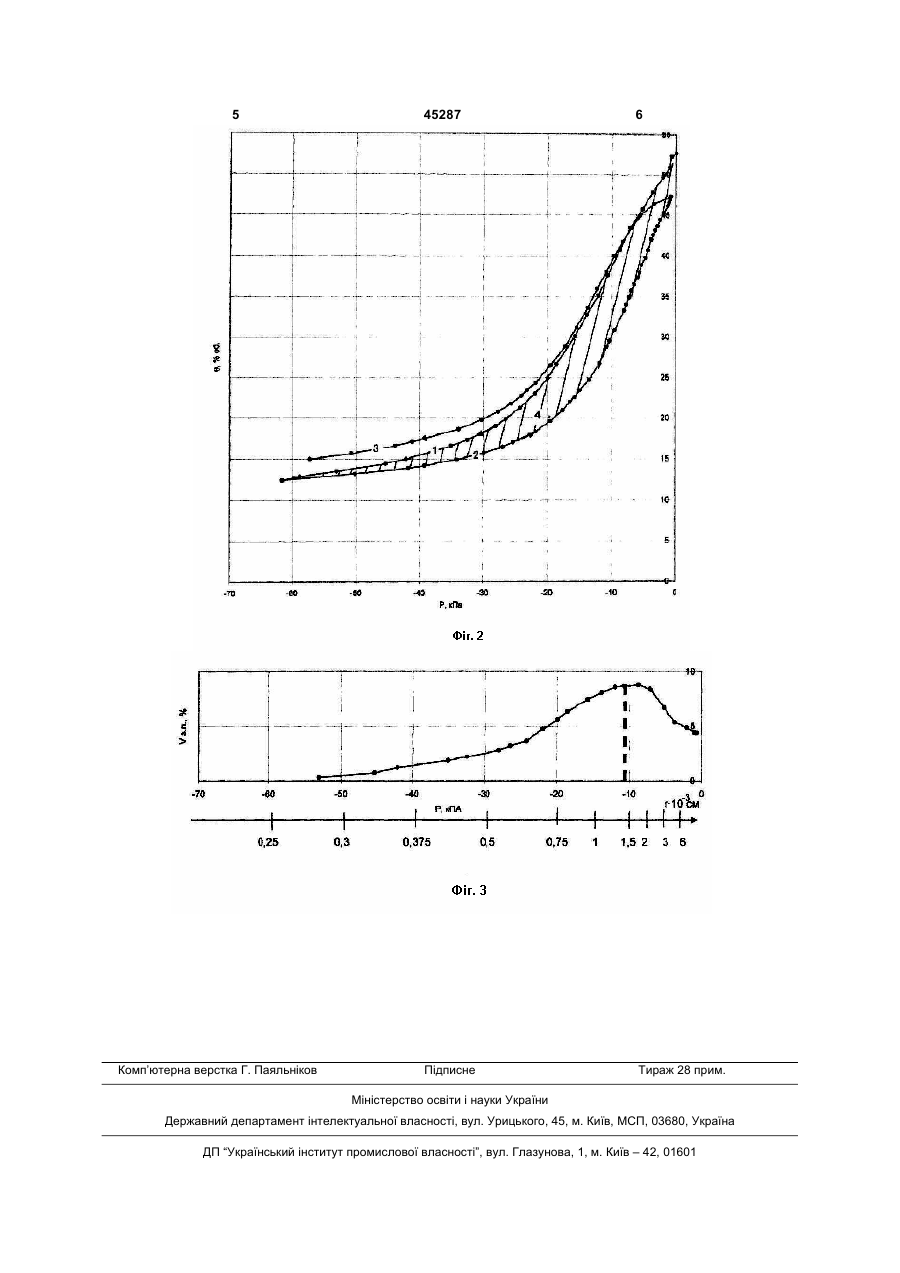

Спосіб визначення структури порового простору ґрунтів у динаміці взаємодії зразка непорушеної структури ґрунту з вологою, який відрізня 3 45287 4 С.С. Екологічна характеристика ґрунту. //Вісник ження розрідження у робочому зонді до тиску міаграрної науки, №12, 1999. - С 9-13.], що поєднує нус 5-6 м. вод. ст. та подальшим зниженням розріздобутки відомих моделей порового простору дження по щаблях 0,5-1,0 м. вод. ст. із капіляра нерегулярного перетину Жюрена та еквістабілізацією водонасичення на кожному щаблі валентного капіляра А.В. Ликова, у якій швидка тиску, що забезпечує існування у поровому просдесорбція зразка ґрунту, насиченого до повної торі затисненого повітря у рівноважному стані. вологоємкості, відбувається без наявності затисСорбція проводиться у ізотермічних умовах до неного повітря, а повільна сорбція відбувається встановлення рівня води на нижньому торці зразка при наявності затиснутого повітря у рівноважному ґрунту. стані. Після цього проводять повторну десорбцію у Заявлений спосіб дозволяє отримати значенвищезазначеній послідовності до значень тиску за ня сумарного об'єму елементарних та між агрегаттензіометрами мінус 6-7 м. вод. ст., потім оснаних пор певного радіусу, що несе якісно нову інщення зразка демонтують і з нього відбирають 2-3 формацію про структуру порового простору ґрунту. проби ґрунту у керновирізувальні трубки для виСуть корисної моделі пояснюється креслензначення його кінцевої вологості та щільності. ням, де на Фіг.1 наведено схему обладнання зразЗа даними експерименту (Фіг.2). будують криві ка ґрунту для визначення гідрофізичних функцій, десорбції (1) від повної вологоємкості, сорбції (2) на Фіг.2 - криві десорбції, сорбції та повторної дета повторної десорбції (3), що розраховують звосорбції, на Фіг.3 - диференціальна крива розподілу ротнім балансовим перерахунком за встановлепор за розмірами. Схема обладнання складається ними значеннями кінцевої вологості та поточними із зразка ґрунту 1 непорушеної структури циліндзначеннями кількості дренованої або поданої води і синхронним визначенням капілярного тиску за ричної форми, ∅ 10-15 см, висотою 10 см, що знаданими тензіометрів ходиться у керновирізувальній трубці 2 зафіксоваРозрахунки проводяться згідно з ДСТУ ISO ній на торцях волого-та паронепроникними 11274-2001 "Визначення водоутримувальної харакорками 3. Зразок має встановлений по центру ктеристики. Лабораторні методи" та ДСТУ ISO робочий керамічний зонд 4, що з'єднаний із скля11276-2001 "Визначення тиску порової води. Меним газоуловлювачем 5 та вимірювальною бюреттод з використовуванням тензіометра". кою 6, яка в свою чергу з'єднана з баластною ємКриві швидкої десорбції та повільної сорбції ністю 7, що має контрольний вакуумметр 8 та два утворюють петлю капілярного гістерезису 4, за керамічних зонда контрольних тензіометрів 9, даними якої графічним способом будують дифеоснащених газоуловлювачами 5 і вимірювальними ренціальну криву розподілу пор за розмірами капілярами 10, що розташовані на діаметрально Фіг.З, як різницю вологонасичення між кривими протилежних точках поверхні циліндричного зразпершої десорбції та сорбції при певних значеннях ка. капілярного тиску і за формулою Жюрена-Ликова Зразок насичують у вакуумній камері до повної вологоємкості, проводять швидку десорбцію шля0,15 приводять до радіусу пористості. МаксиΡ≈ хом задавання від'ємного тиску мінус 9 м. вод. ст. r у робочому зонді з синхронною фіксацією кількості мум на диференціальній кривій розподілу пор за дренованої води за допомогою вимірювальної розмірами засвідчує наявність у даному ґрунті бюретки та вимірювання тиску у контрольних тенпористості переважаючого розміру зіометрах. Десорбція проводиться до значень тис−3 rν max ≈ 1 4 ⋅ 10 см. , ку за тензіометрами, мінус 6-7 м. вод. ст., після чого починається повільна сорбція шляхом зни 5 Комп’ютерна верстка Г. Паяльніков 45287 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for determination of structure of porous space of earths (disperse media)

Автори англійською

Yatsyk Mykola Vasyliovych, Kolimiets Serhii Stepanovych

Назва патенту російською

Способ определения структуры порового пространства грунтов (дисперсных сред)

Автори російською

Яцик Николай Васильевич, Коломиец Сергей Степанович

МПК / Мітки

МПК: G01N 15/08

Мітки: порового, ґрунтів, спосіб, структури, простору, середовищ, визначення, дисперсних
