Навісний подрібнювач-роздавач коренеплодів

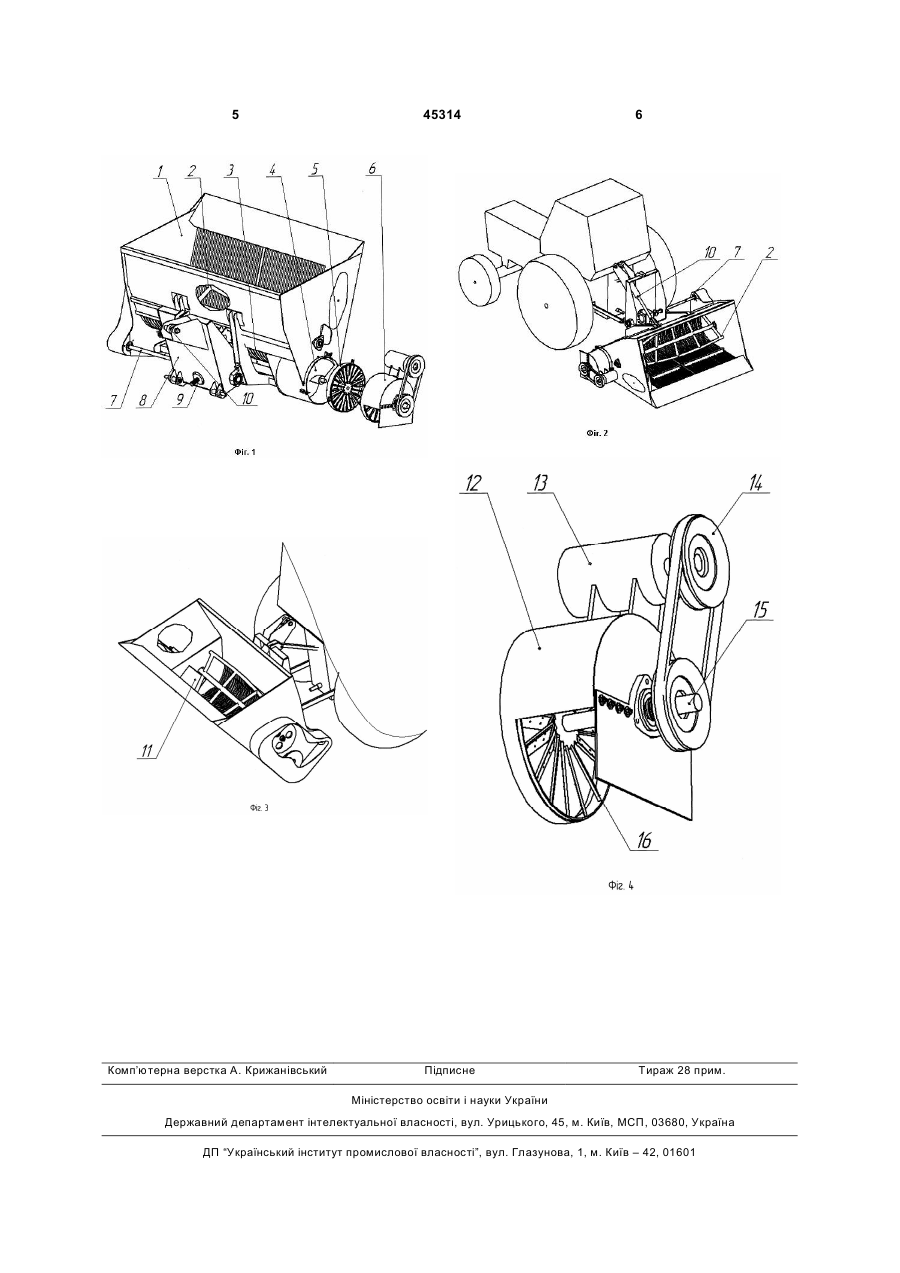

1. Навісний подрібнювач-роздавач коренеплодів, що містить: бункер зі спіралеподібною мішалкою, шнек для подавання коренеплодів до ріжучого апарату, ріжучий апарат, що складається із нерухомих ножів, подрібнювальний апарат з рухомими ножами, модуль навішування на трактор з трансмісією та гідроциліндр для повертання ковша у положення набирання коренеплодів і в положення перемішування і подрібнення, який відрізняється тим, що, з метою забезпечення необхідних розмірів подрібнених часток U 2 (19) 1 3 Подрібнювач-роздавач коренеплодів повинен відповідати наступним вимогам: - мати можливість налагодження розмірів часток подрібненої маси коренеплодів у діапазоні, вказаному в зоотехнічних вимогах до кормів; - забезпечувати в одному агрегаті: очищення коренеплодів від залишків ґрунту перед їх подрібненням; подрібнення з одночасною роздачею подрібненої маси у поздовжній валок під час руху трактора; - забезпечити відсутність скупчень і розривів по довжині валка подрібнених коренеплодів. Поставлена задача вирішується таким чином. У навісному подрібнювачі-роздавачі коренеплодів, що містить: бункер зі спіралеподібною мішалкою; шнек для подавання коренеплодів до ріжучого апарату; ріжучий апарат, або дефлектор, що складається із нерухомих ножів, які розташовані по нормалі до площини поперечного перерізу шнека; подрібнювальний апарат у вигляді диска з ножами, що обертається; модуль навішування на трактор, що складається з коробчастої рами з елементами навіски і змонтованого в ній конічного редуктора; гідроциліндр для повертання ковша у положення набирання коренеплодів і в положення перемішування і подрібнення; трансмісію, що складається з вала привідного і двох ланцюгових передач, згідно із запропонованою корисною моделлю: - для забезпечення необхідного діапазону розмірів подрібнених часток коренеплодів при сталій продуктивності при роздачі подрібненої маси, встановлено подрібнювальний апарат у вигляді диска з ножам, що обертається, який має можливість регулювання частоти обертання в необхідному діапазоні незалежно від частоти обертання вала шнека; - порожнина ковша сполучається з трубою шнека через дверцята, що мають закрите положення при перемішуванні коренеплодів і очищенні спіралеподібною мішалкою, і відкрите положення для подачі очищених коренеплодів до шнека і далі до ріжучого апарату, після якого подрібнена маса висипається на кормовий стіл перед худобою, при цьому необхідне положення дверцят встановлюється трактористом з кабіни трактора і таким чином в одному агрегаті суміщаються операції очищення коренеплодів від залишків ґрунту перед подрібненням і подрібнення з одночасною роздачею вихідної маси; - в ріжучому апараті відстань між нерухомими ножами підібрана такою, щоб забезпечити відповідну довжину порізаних часток коренеплодів; - в подрібнювальному апараті з рухомими ножами з регульованою частотою обертання забезпечується товщина подрібнених часток коренеплодів та рівномірність поздовжнього валка подрібненої маси (без розривів і скупчень) при умові рівномірного руху трактора. Запропонований подрібнювач-роздавач коренеплодів зображений на малюнках, де на Фіг.1 показано вигляд подрібнювача-роздавача з умовно рознесеними вздовж осі шнека ріжучим 45314 4 апаратом і подрібнювальним апаратом; на Фіг.2 вигляд подрібнювача-роздавача в агрегаті з трактором у стані набирання коренеплодів у ківш; на Фіг.3 - вигляд подрібнювача-роздавача в агрегаті з трактором у стані перемішування і подрібнення коренеплодів з одночасною роздачею худобі; на Фіг.4 показано окремо подрібнювальний апарат з рухомими ножами. Подрібнювач-роздавач коренеплодів містить: ківш 1 з мішалкою 2; вал шнека 3 з насадженим на нього шнеком 4; ріжучий апарат (дефлектор) 5 з нерухомими ножами; подрібнювальний апарат 6 з рухомими ножами; трансмісію, що складається з вала приводного 7 і двох ланцюгових передач; модуль навішування на трактор, до складу якого входять: рама коробчаста 8, конічний редуктор 9; гідроциліндр зміни стану ковша 10; дверцята вікна виходу коренеплодів із ковша 11. Подрібнювальний апарат (Фіг.4) складається з корпуса 12, гідромотора 13 з регульованою частотою обертання, клино-пасової передачі 14, вала 15, диска з рухомими ножами 16. Навісний подрібнювач-роздавач коренеплодів працює таким чином. Для завантаження коренеплодами ківш при допомозі гідроциліндра переводиться в горизонтальне положення і за рахунок навіски трактора опускається до контакту з поверхнею майданчика, на якому розміщена купа буряків. Тракторові надається рух назад до заповнення ковша коренеплодами, після чого ківш переводиться при допомозі гідроциліндра у вертикальне положення і піднімається вгору за рахунок навіски трактора. При цьому відстань від поверхні майданчика до нижньої точки ковша повинна бути не меншою, ніж 60см. При такому положенні ковша вмикається привід ВВП (вал відбору потужності) трактора і механізм подрібнювача-роздавача приводиться у рух. Вікно виходу коренеплодів до порожнини шнека в цей час закрите і за рахунок обертання спіралеподібної мішалки виконується перемішування коренеплодів і очищення їх від залишків ґрунту, яка висипається через решітчасте дно. Після закінчення процесу очищення від залишків ґрунту відкривається вікно виходу коренеплодів і починається процес подрібнення і одночасної роздачі подрібненої маси худобі. В цей час агрегат рухається вздовж стійл, де утримується худоба, і розкидає подрібнену масу валком. Використані джерела інформації: 1. Матеріали проспектів зарубіжних фірм: "TANCO" (Ірландія), "MAILLEUX" (Англія), "HOOPMAN MACHINES B.V.NL. AALTEN" (Нідерланди), "WIFO", "RITCHI", "EMILY" (ФРН). 2. Звіт про науково-дослідну роботу "Розробка ресурсоощадної технології та удосконалення існуючих технічних засобів для підготовки до згодовування і роздачі коренеплодів на тваринницьких фермах та організація їх впровадження" (заключний). УкрНДШВТ ім. Л. Погорілого. 2008р.УДК: 636.085, КП 74.10.14, №держреєстрації 0107U011745. 5 Комп’ютерна верстка А. Крижанівський 45314 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
