Пристрій для скарифікації

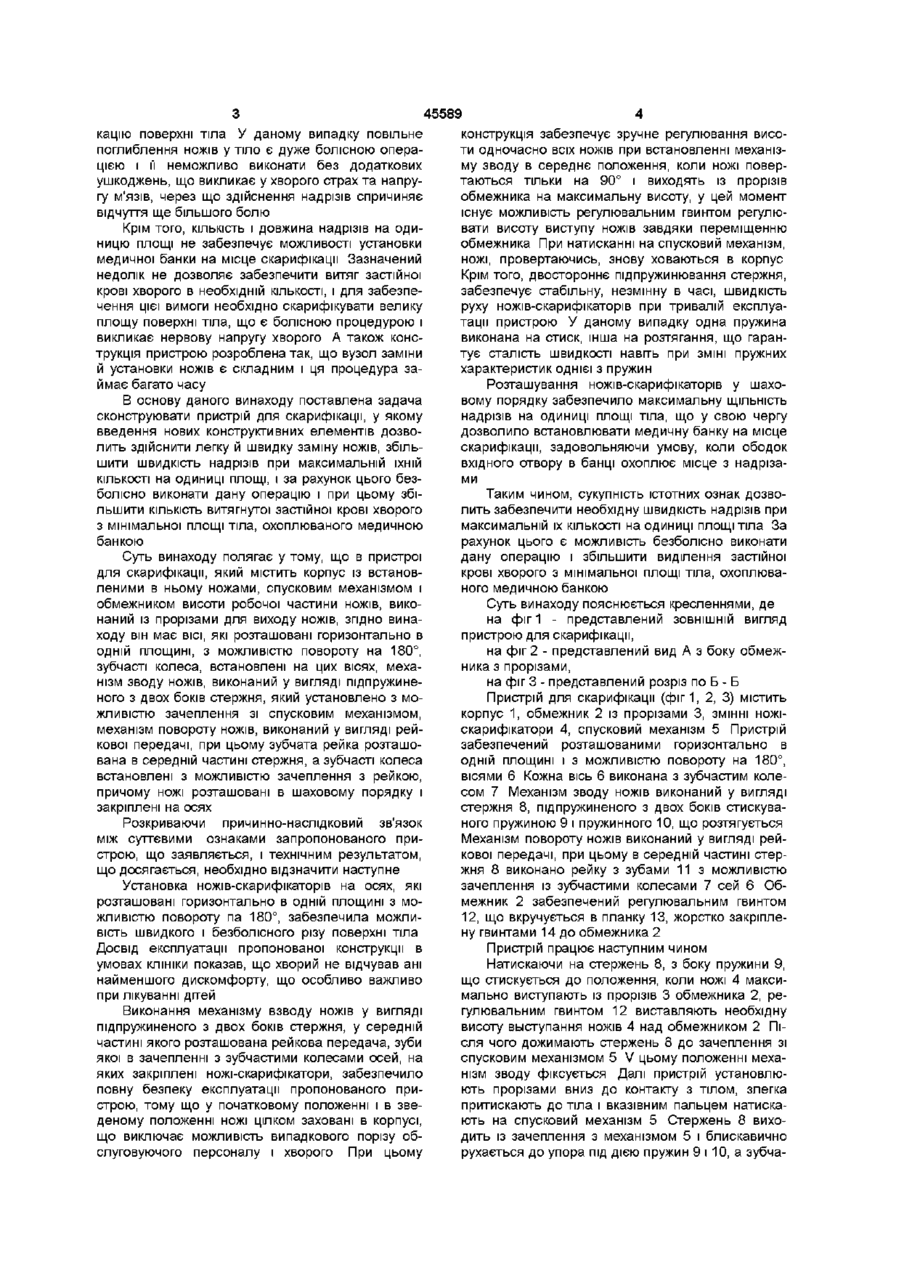

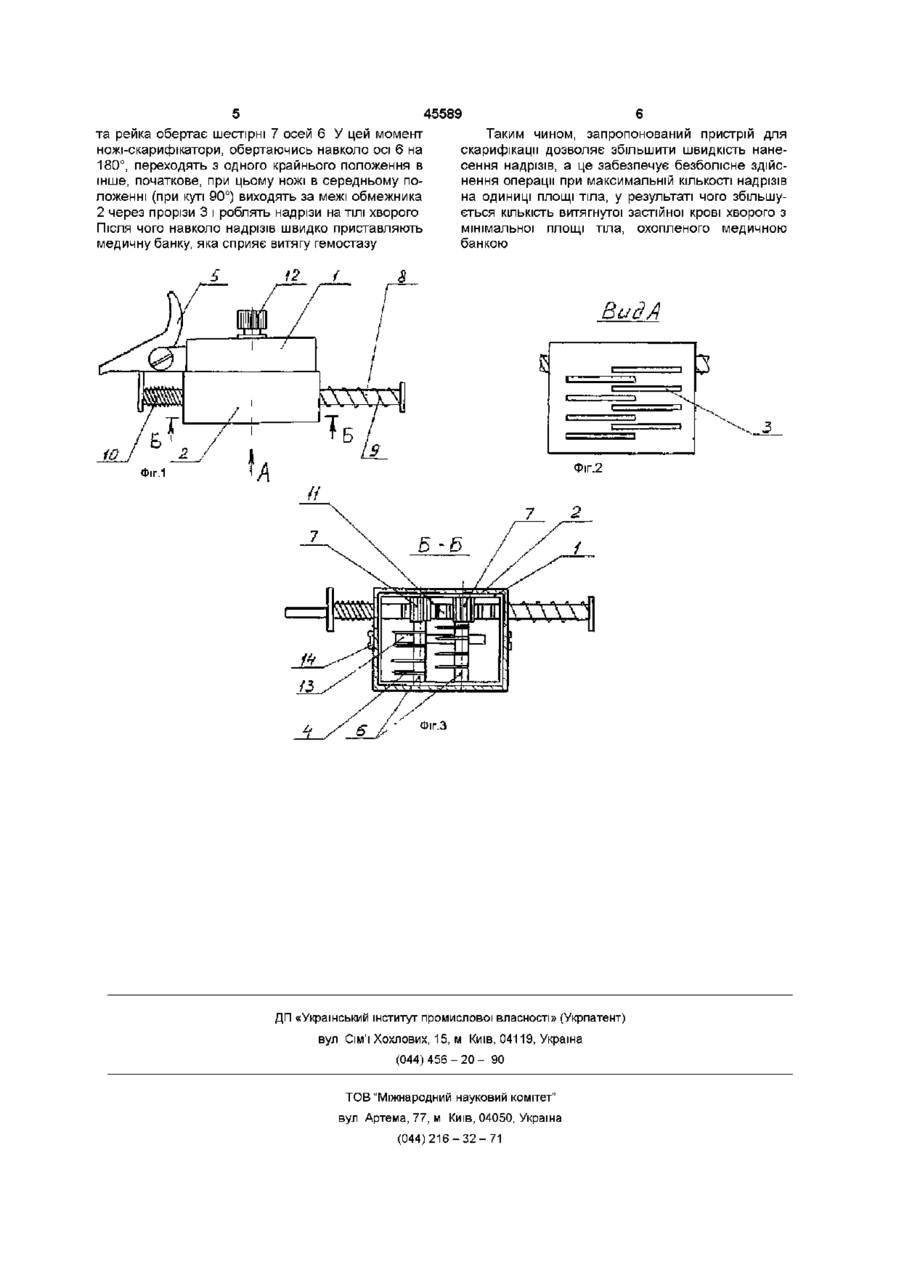

Пристрій для скарифікації, що містить корпус із встановленими в ньому ножами, спусковий механізм і обмежник висоти робочої частини ножів, виконаний із прорізами для виходу ножів, який відрізняється тим, що він має осі, які розташовані горизонтально в одній площині, з можливістю повороту на 180°, зубчасті колеса, встановлені на цих осях, механізм зводу ножів, виконаний у вигляді підпружиненого з двох боків стержня, установленого з можливістю зачеплення зі спусковим механізмом, механізм повороту ножів, виконаний у вигляді рейкової передачі, при цьому зубчата рейка розташована в середній частині стержня, а зубчасті колеса встановлені з можливістю зачеплення з рейкою, причому ножі розташовані в шаховому порядку і закріплені на осях Винахід відноситься до медичної техніки, а саме до галузі клінічної алергології для виконання методу лікування за Бламутьє (специфічної ппосенсибілізації), а також до галузі клінічної судинної терапії дня лікування захворювань, викликаних звуженням судин і порушенням кровообігу в них, з явищами застою крові (гемостазу) Відомий «Пристрій для скарифікації» (див авт свід СРСР №1228836 МКВ4А61В17/20, опубл 07 05 86 БВ №17), що містить корпус з ножамискарифікаторами, із кришкою і вузлом фіксації скарифікаторів, при цьому кришка і корпус мають прорізи для розміщення скарифікаторів, вузол фіксації у вигляді підпружиненого стержня з плоскими пружинами паралельними згаданим прорізам і розміняними па ріпній відстані одна від іншої, а скарифікатори виконані змінними Ознаки, що збігаються з істотними ознаками пристрою, що заявляється корпус з ножами-скарифікаторами, прорізи для виходу скарифікаторів, вузол фіксації у вигляді підпружиненого стержня Причини, що перешкоджають одержанню необхідного технічного результату Відома конструкція передбачає установку пристрою на тіло з висунутими ножами, які при пересуванні пристрою, повільно надрізають шкіру поверхні тіла, така процедура досить болісна для пацієнта, причому довжина надрізу не фіксується Крім того, КІЛЬКІСТЬ і довжина надрізів не передба чає одержання максимальної їхньої КІЛЬКОСТІ на одиницю площі, необхідної для подальшої установки над прорізами медичної банки для витягу застійної крові хворого Найбільш близьким за технічного суттю до заявленого рішення є "Пристрій для нанесення нашкірних розрізів" (див авт свід СРСР №1360715 МКВ4А61В17/32, опубл 23 12 87 БВ №47), що містить корпус із встановленими в ньому з можливістю поперечного переміщення ножамискарифікаторами, спусковим механізмом і обмежником із прорізами, під пружиненою кареткою і встановленими на ній ножами й ексцентриками, які взаємодіють з торцями ножів, каретка виконана з можливістю подовжнього переміщення уздовж корпуса, а спусковий механізм - у вигляді підпружиненого упора, що взаємодіє з кареткою Ознаки, що збігаються з істотними ознаками пристрою, що заявляється корпус, обмежники висоти робочої частини ножів із прорізами, ЗМІННІ ножі-скарифікатори, спусковий механізм Причини, що перешкоджають одержанню необхідного технічного результату Відомий пристрій з витягнутими ножами передбачає установку його на тіло, при цьому виникає необхідність надавити на пристрій і повільно заглибити скарифікатори в тіло, а тільки потім натиснути на спусковий механізм і виконати скарифі 00 ю ю 45589 кацію поверхні тіла У даному випадку повільне конструкція забезпечує зручне регулювання висопоглиблення ножів у тіло є дуже болісною операти одночасно всіх ножів при встановленні механізцією і її неможливо виконати без додаткових му зводу в середнє положення, коли ножі поверушкоджень, що викликає у хворого страх та напрутаються тільки на 90° і виходять із прорізів гу м'язів, через що здійснення надрізів спричиняє обмежника на максимальну висоту, у цей момент відчуття ще більшого болю існує можливість регулювальним гвинтом регулювати висоту виступу ножів завдяки переміщенню Крім того, КІЛЬКІСТЬ і довжина надрізів на одиобмежника При натисканні на спусковий механізм, ницю площі не забезпечує можливості установки ножі, провертаючись, знову ховаються в корпус медичної банки на місце скарифікації Зазначений Крім того, двостороннє підпружинювання стержня, недолік не дозволяє забезпечити витяг застійної забезпечує стабільну, незмінну в часі, швидкість крові хворого в необхідній КІЛЬКОСТІ, і для забезперуху ножів-скарифікаторів при тривалій експлуачення цієї вимоги необхідно скарифікувати велику тації пристрою У даному випадку одна пружина площу поверхні тіла, що є болісною процедурою і виконана на стиск, інша на розтягання, що гаранвикликає нервову напругу хворого А також констує сталість швидкості навіть при ЗМІНІ пружних трукція пристрою розроблена так, що вузол заміни характеристик однієї з пружин й установки ножів є складним і ця процедура займає багато часу Розташування ножів-скарифікаторів у шаховому порядку забезпечило максимальну ЩІЛЬНІСТЬ В основу даного винаходу поставлена задача надрізів на одиниці площі тіла, що у свою чергу сконструювати пристрій для скарифікації, у якому дозволило встановлювати медичну банку на місце введення нових конструктивних елементів дозвоскарифікації, задовольняючи умову, коли ободок лить здійснити легку й швидку заміну ножів, збільвхідного отвору в банці охоплює місце з надрізашити швидкість надрізів при максимальній їхній ми КІЛЬКОСТІ на одиниці площі, і за рахунок цього безболісно виконати дану операцію і при цьому збіТаким чином, сукупність істотних ознак дозвольшити КІЛЬКІСТЬ витягнутої застійної крові хворого лить забезпечити необхідну швидкість надрізів при з мінімальної площі тіла, охоплюваного медичною максимальній їх КІЛЬКОСТІ на одиниці площі тіла За банкою рахунок цього є можливість безболісно виконати дану операцію і збільшити виділення застійної Суть винаходу полягає у тому, що в пристрої крові хворого з мінімальної площі тіла, охоплювадля скарифікації, який містить корпус із встановного медичною банкою леними в ньому ножами, спусковим механізмом і обмежником висоти робочої частини ножів, викоСуть винаходу пояснюється кресленнями, де наний із прорізами для виходу ножів, згідно винана фіг 1 - представлений ЗОВНІШНІЙ ВИГЛЯД ходу він має ВІСІ, які розташовані горизонтально в пристрою для скарифікації, одній площині, з можливістю повороту на 180°, на фіг 2 - представлений вид А з боку обмежзубчасті колеса, встановлені на цих вісях, механика з прорізами, нізм зводу ножів, виконаний у вигляді підпружинена фіг 3 - представлений розріз по Б - Б ного з двох боків стержня, який установлено з моПристрій для скарифікації (фиг 1, 2, 3) містить жливістю зачеплення зі спусковим механізмом, корпус 1, обмежник 2 із прорізами 3, ЗМІННІ НОЖІмеханізм повороту ножів, виконаний у вигляді рейскарифікатори 4, спусковий механізм 5 Пристрій кової передачі, при цьому зубчата рейка розташозабезпечений розташованими горизонтально в вана в середній частині стержня, а зубчасті колеса одній площині і з можливістю повороту на 180°, встановлені з можливістю зачеплення з рейкою, вісями 6 Кожна вісь 6 виконана з зубчастим колепричому ножі розташовані в шаховому порядку і сом 7 Механізм зводу ножів виконаний у вигляді закріплені на осях стержня 8, підпружиненого з двох боків стискуваного пружиною 9 і пружинного 10, що розтягується Розкриваючи причинно-наслідковий зв'язок Механізм повороту ножів виконаний у вигляді рейміж суттєвими ознаками запропонованого прикової передачі, при цьому в середній частині стерстрою, що заявляється, і технічним результатом, жня 8 виконано рейку з зубами 11 з можливістю що досягається, необхідно відзначити наступне зачеплення із зубчастими колесами 7 сей 6 ОбУстановка ножів-скарифікаторів на осях, які межник 2 забезпечений регулювальним гвинтом розташовані горизонтально в одній площині з мо12, що вкручується в планку 13, жорстко закріплежливістю повороту па 180°, забезпечила можлину гвинтами 14 до обмежника 2 вість швидкого і безболісного різу поверхні тіла Досвід експлуатації пропонованої конструкції в Пристрій працює наступним чином умовах КЛІНІКИ показав, що хворий не відчував ані Натискаючи на стержень 8, з боку пружини 9, найменшого дискомфорту, що особливо важливо що стискується до положення, коли ножі 4 максипри лікуванні дітей мально виступають із прорізів 3 обмежника 2, регулювальним гвинтом 12 виставляють необхідну Виконання механізму взводу ножів у вигляді висоту выступання ножів 4 над обмежником 2 Піпідпружиненого з двох боків стержня, у середній сля чого дожимають стержень 8 до зачеплення зі частині якого розташована рейкова передача, зуби спусковим механізмом 5 V цьому положенні мехаякої в зачепленні з зубчастими колесами осей, на нізм зводу фіксується Далі пристрій установлюяких закріплені ножі-скарифікатори, забезпечило ють прорізами вниз до контакту з тілом, злегка повну безпеку експлуатації пропонованого припритискають до тіла і вказівним пальцем натискастрою, тому що у початковому положенні і в звеють на спусковий механізм 5 Стержень 8 виходеному положенні ножі цілком заховані в корпусі, дить із зачеплення з механізмом 5 і блискавично що виключає можливість випадкового порізу обрухається до упора під дією пружин 9 і 10, а зубчаслуговуючого персоналу і хворого При цьому 45589 та рейка обертає шестірні 7 осей 6 У цей момент ножі-скарифікатори, обертаючись навколо осі 6 на 180°, переходять з одного крайнього положення в інше, початкове, при цьому ножі в середньому положенні (при куті 90°) виходять за межі обмежника 2 через прорізи 3 і роблять надрізи на ТІЛІ хворого Після ЧОГО навколо надрізів швидко приставляють медичну банку, яка сприяє витягу гемостазу 6 Таким чином, запропонований пристрій для скарифікації дозволяє збільшити швидкість нанесення надрізів, а це забезпечує безболісне здійснення операції при максимальній КІЛЬКОСТІ надрізів на одиниці площі тіла, у результаті чого збільшується КІЛЬКІСТЬ витягнутої застійної крові хворого з мінімальної площі тіла, охопленого медичною банкою ВидА -. з Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
