Магнітно-контактний блок

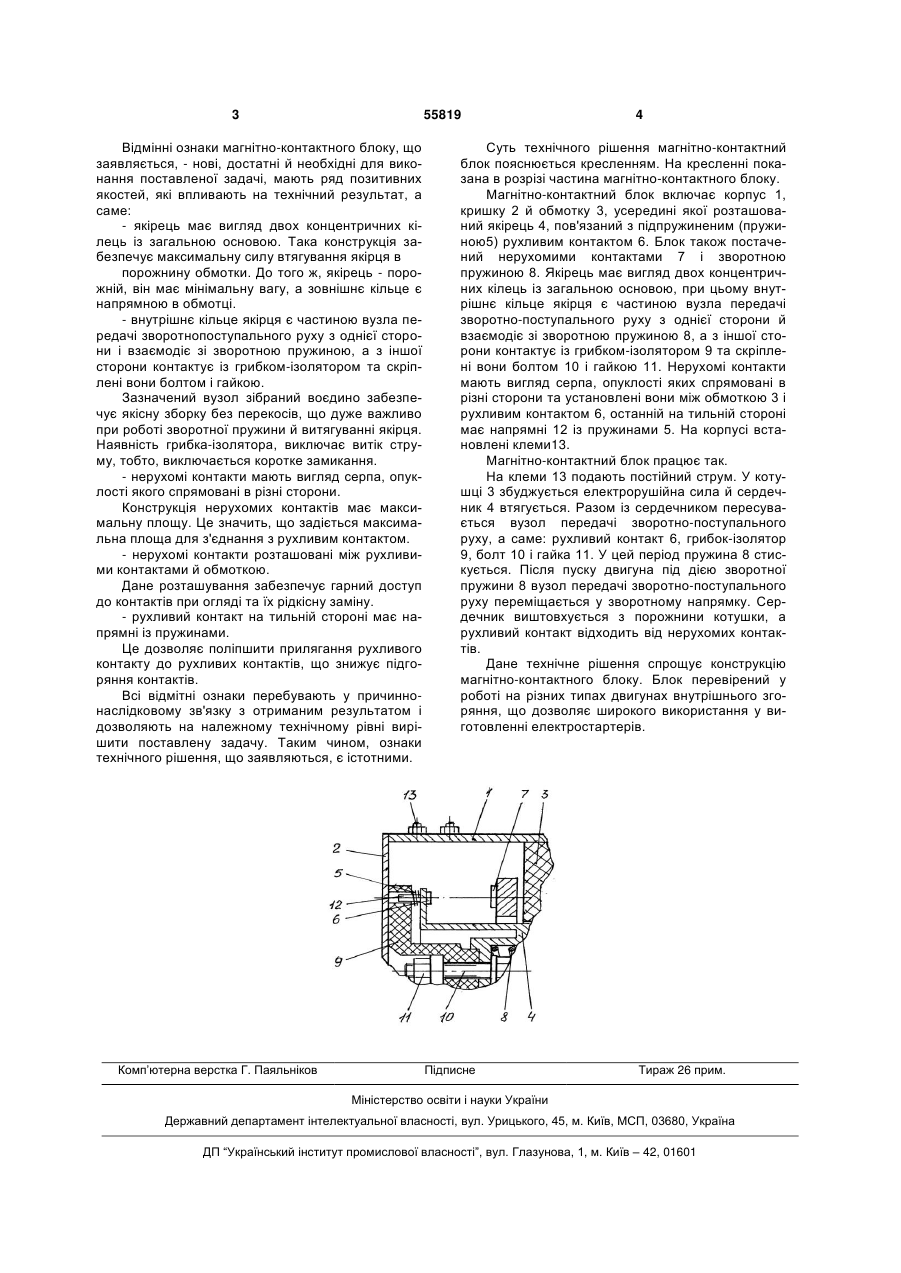

Магнітно-контактний блок, що включає корпус, кришку й обмотку, усередині якої розташований якірець, пов'язаний з підпружиненим рухливим контактом, крім того, блок постачений нерухомими контактами й зворотною пружиною, яка взаємодіє з вузлом передачі зворотно-поступального руху, 3 55819 Відмінні ознаки магнітно-контактного блоку, що заявляється, - нові, достатні й необхідні для виконання поставленої задачі, мають ряд позитивних якостей, які впливають на технічний результат, а саме: - якірець має вигляд двох концентричних кілець із загальною основою. Така конструкція забезпечує максимальну силу втягування якірця в порожнину обмотки. До того ж, якірець - порожній, він має мінімальну вагу, а зовнішнє кільце є напрямною в обмотці. - внутрішнє кільце якірця є частиною вузла передачі зворотнопоступального руху з однієї сторони і взаємодіє зі зворотною пружиною, а з іншої сторони контактує із грибком-ізолятором та скріплені вони болтом і гайкою. Зазначений вузол зібраний воєдино забезпечує якісну зборку без перекосів, що дуже важливо при роботі зворотної пружини й витягуванні якірця. Наявність грибка-ізолятора, виключає витік струму, тобто, виключається коротке замикання. - нерухомі контакти мають вигляд серпа, опуклості якого спрямовані в різні сторони. Конструкція нерухомих контактів має максимальну площу. Це значить, що задіється максимальна площа для з'єднання з рухливим контактом. - нерухомі контакти розташовані між рухливими контактами й обмоткою. Дане розташування забезпечує гарний доступ до контактів при огляді та їх рідкісну заміну. - рухливий контакт на тильній стороні має напрямні із пружинами. Це дозволяє поліпшити прилягання рухливого контакту до рухливих контактів, що знижує підгоряння контактів. Всі відмітні ознаки перебувають у причиннонаслідковому зв'язку з отриманим результатом і дозволяють на належному технічному рівні вирішити поставлену задачу. Таким чином, ознаки технічного рішення, що заявляються, є істотними. Комп’ютерна верстка Г. Паяльніков 4 Суть технічного рішення магнітно-контактний блок пояснюється кресленням. На кресленні показана в розрізі частина магнітно-контактного блоку. Магнітно-контактний блок включає корпус 1, кришку 2 й обмотку 3, усередині якої розташований якірець 4, пов'язаний з підпружиненим (пружиною5) рухливим контактом 6. Блок також постачений нерухомими контактами 7 і зворотною пружиною 8. Якірець має вигляд двох концентричних кілець із загальною основою, при цьому внутрішнє кільце якірця є частиною вузла передачі зворотно-поступального руху з однієї сторони й взаємодіє зі зворотною пружиною 8, а з іншої сторони контактує із грибком-ізолятором 9 та скріплені вони болтом 10 і гайкою 11. Нерухомі контакти мають вигляд серпа, опуклості яких спрямовані в різні сторони та установлені вони між обмоткою 3 і рухливим контактом 6, останній на тильній стороні має напрямні 12 із пружинами 5. На корпусі встановлені клеми13. Магнітно-контактний блок працює так. На клеми 13 подають постійний струм. У котушці 3 збуджується електрорушійна сила й сердечник 4 втягується. Разом із сердечником пересувається вузол передачі зворотно-поступального руху, а саме: рухливий контакт 6, грибок-ізолятор 9, болт 10 і гайка 11. У цей період пружина 8 стискується. Після пуску двигуна під дією зворотної пружини 8 вузол передачі зворотно-поступального руху переміщається у зворотному напрямку. Сердечник виштовхується з порожнини котушки, а рухливий контакт відходить від нерухомих контактів. Дане технічне рішення спрощує конструкцію магнітно-контактного блоку. Блок перевірений у роботі на різних типах двигунах внутрішнього згоряння, що дозволяє широкого використання у виготовленні електростартерів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
