Пристрій для множення сигналів

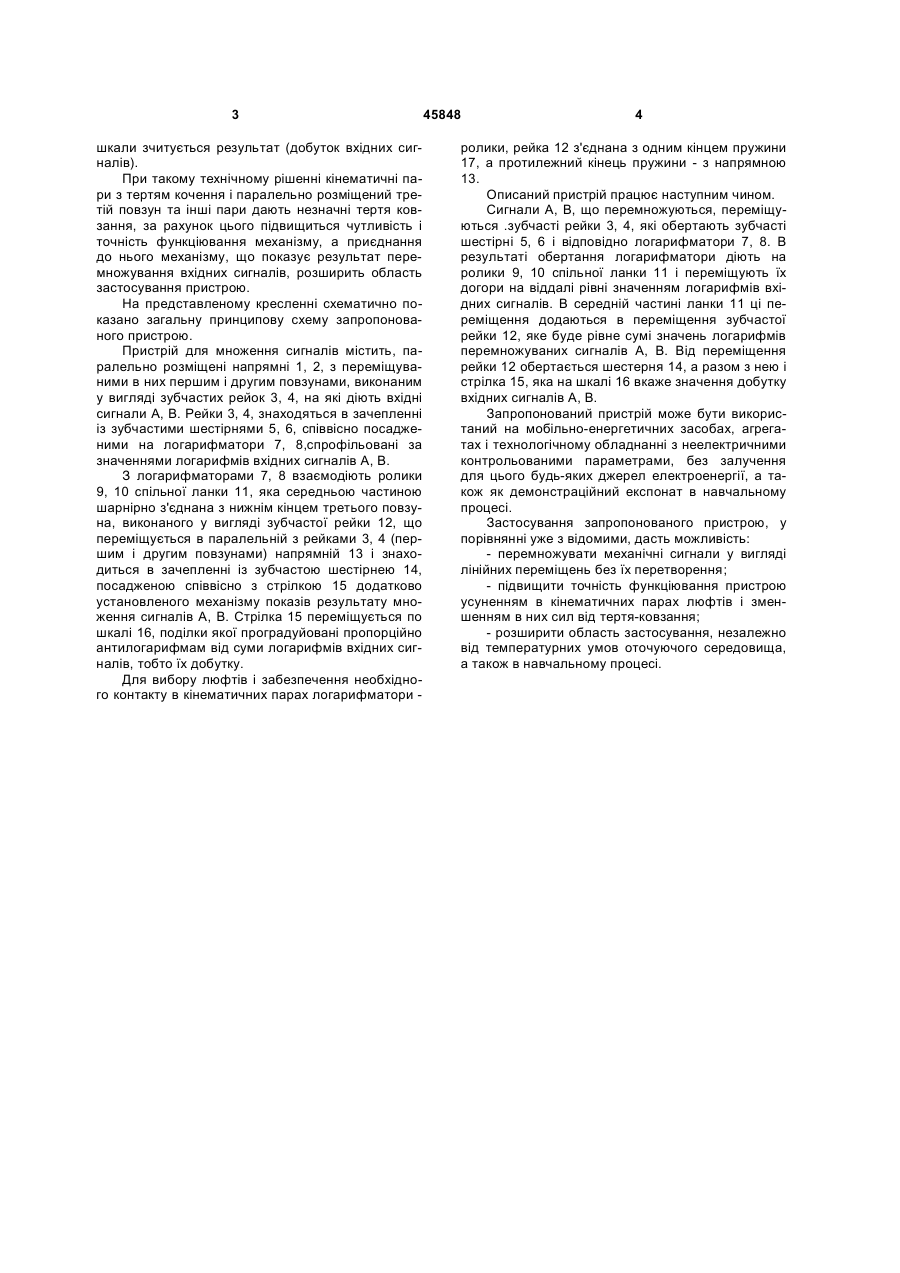

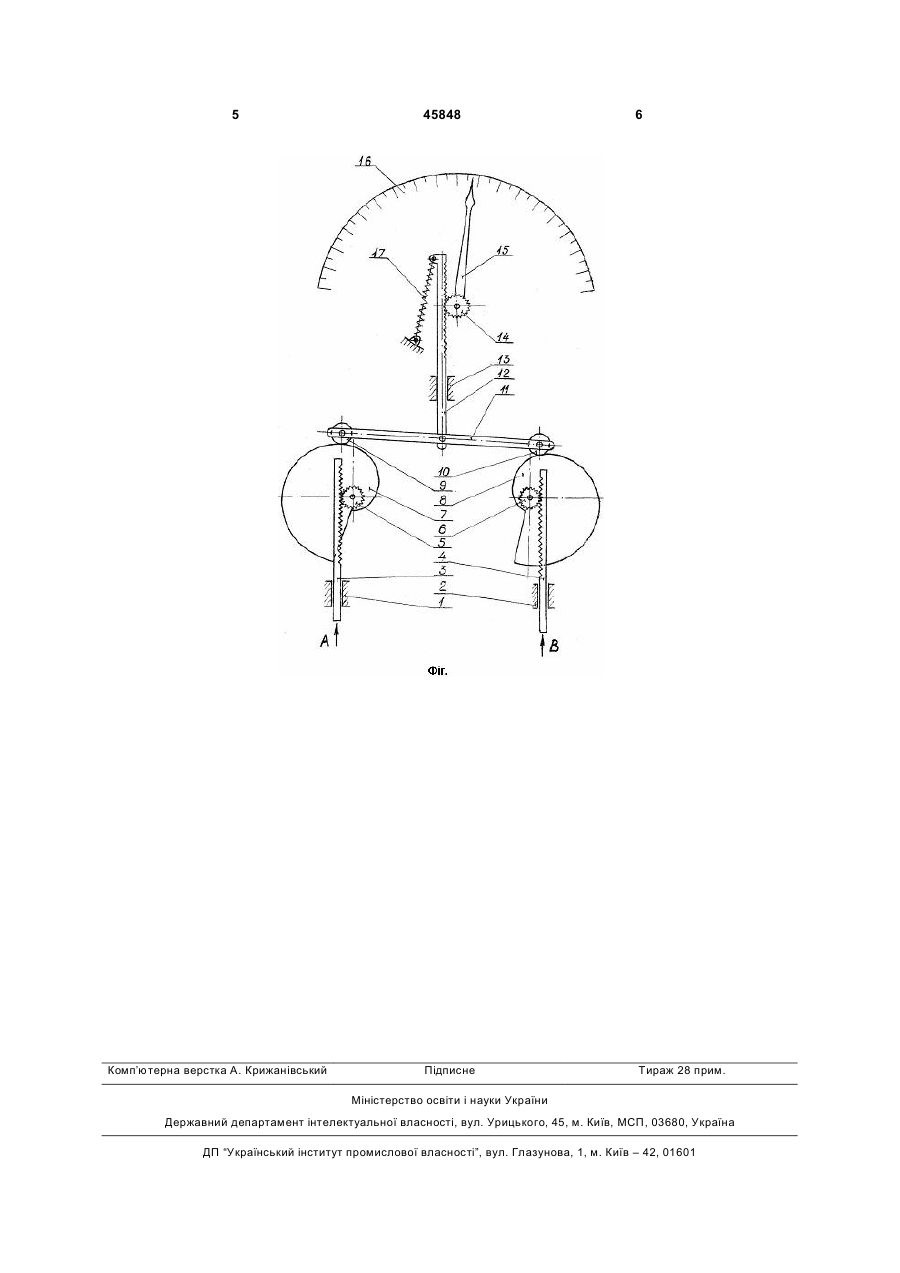

Пристрій для множення сигналів, що містить перший і другий повзуни, які переміщуються по паралельних напрямних, спільну ланку, шатуни, зв'язуючі спільну ланку з повзунами, який відрізняється тим, що третій повзун також переміщується по паралельній напрямній, при цьому повзуни виконані у вигляді зубчастих рейок, а шатуни - у 3 шкали зчитується результат (добуток вхідних сигналів). При такому технічному рішенні кінематичні пари з тертям кочення і паралельно розміщений третій повзун та інші пари дають незначні тертя ковзання, за рахунок цього підвищиться чутливість і точність функціювання механізму, а приєднання до нього механізму, що показує результат перемножування вхідних сигналів, розширить область застосування пристрою. На представленому кресленні схематично показано загальну принципову схему запропонованого пристрою. Пристрій для множення сигналів містить, паралельно розміщені напрямні 1, 2, з переміщуваними в них першим і другим повзунами, виконаним у вигляді зубчастих рейок 3, 4, на які діють вхідні сигнали А, В. Рейки 3, 4, знаходяться в зачепленні із зубчастими шестірнями 5, 6, співвісно посадженими на логарифматори 7, 8,спрофільовані за значеннями логарифмів вхідних сигналів A, В. З логарифматорами 7, 8 взаємодіють ролики 9, 10 спільної ланки 11, яка середньою частиною шарнірно з'єднана з нижнім кінцем третього повзуна, виконаного у вигляді зубчастої рейки 12, що переміщується в паралельній з рейками 3, 4 (першим і другим повзунами) напрямній 13 і знаходиться в зачепленні із зубчастою шестірнею 14, посадженою співвісно з стрілкою 15 додатково установленого механізму показів результату множення сигналів А, B. Стрілка 15 переміщується по шкалі 16, поділки якої проградуйовані пропорційно антилогарифмам від суми логарифмів вхідних сигналів, тобто їх добутку. Для вибору люфтів і забезпечення необхідного контакту в кінематичних парах логарифматори 45848 4 ролики, рейка 12 з'єднана з одним кінцем пружини 17, а протилежний кінець пружини - з напрямною 13. Описаний пристрій працює наступним чином. Сигнали А, В, що перемножуються, переміщуються .зубчасті рейки 3, 4, які обертають зубчасті шестірні 5, 6 і відповідно логарифматори 7, 8. В результаті обертання логарифматори діють на ролики 9, 10 спільної ланки 11 і переміщують їх догори на віддалі рівні значенням логарифмів вхідних сигналів. В середній частині ланки 11 ці переміщення додаються в переміщення зубчастої рейки 12, яке буде рівне сумі значень логарифмів перемножуваних сигналів А, В. Від переміщення рейки 12 обертається шестерня 14, а разом з нею і стрілка 15, яка на шкалі 16 вкаже значення добутку вхідних сигналів А, В. Запропонований пристрій може бути використаний на мобільно-енергетичних засобах, агрегатах і технологічному обладнанні з неелектричними контрольованими параметрами, без залучення для цього будь-яких джерел електроенергії, а також як демонстраційний експонат в навчальному процесі. Застосування запропонованого пристрою, у порівнянні уже з відомими, дасть можливість: - перемножувати механічні сигнали у вигляді лінійних переміщень без їх перетворення; - підвищити точність функціювання пристрою усуненням в кінематичних парах люфтів і зменшенням в них сил від тертя-ковзання; - розширити область застосування, незалежно від температурних умов оточуючого середовища, а також в навчальному процесі. 5 Комп’ютерна верстка А. Крижанівський 45848 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
