Пристрій для вивантаження коренебульбоплодів

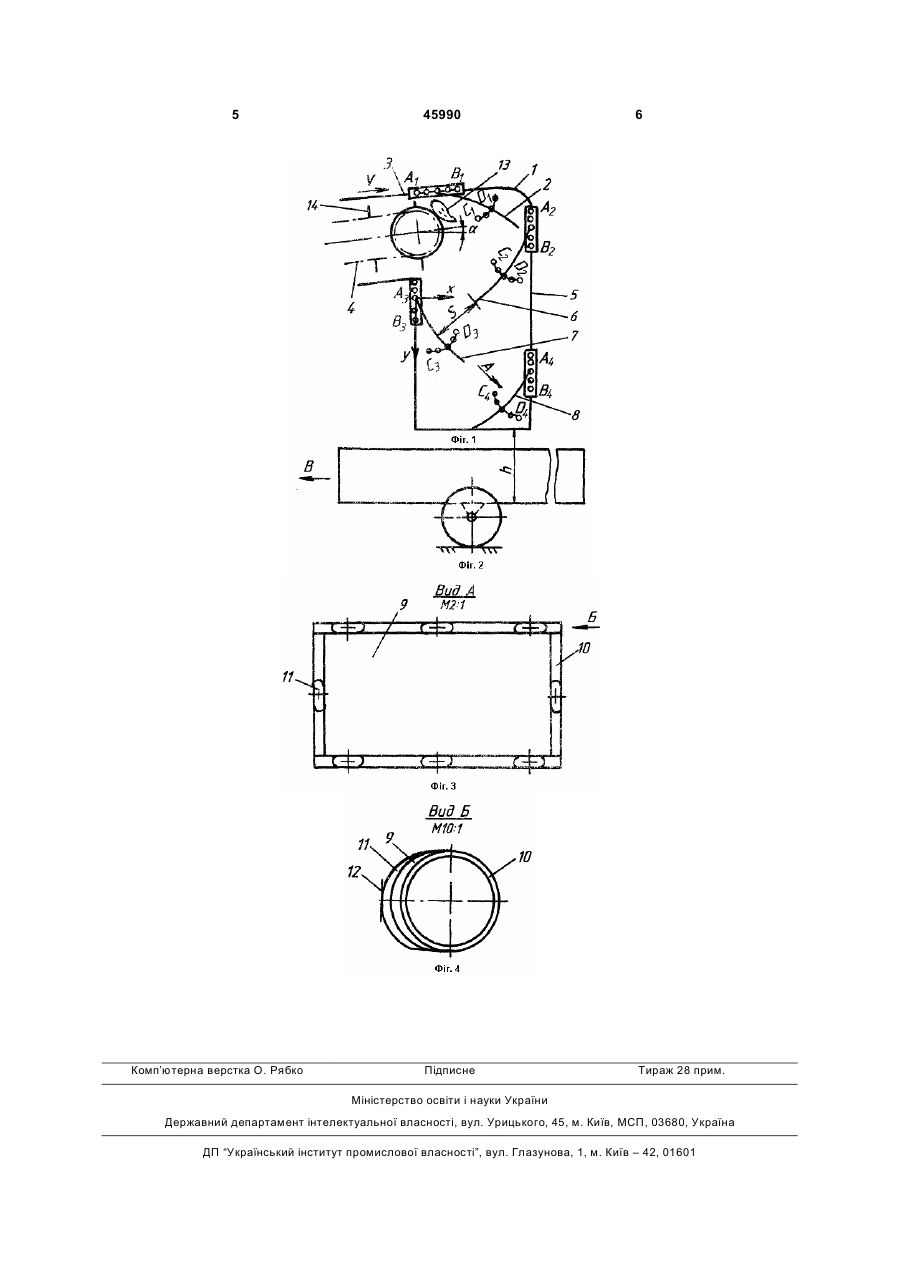

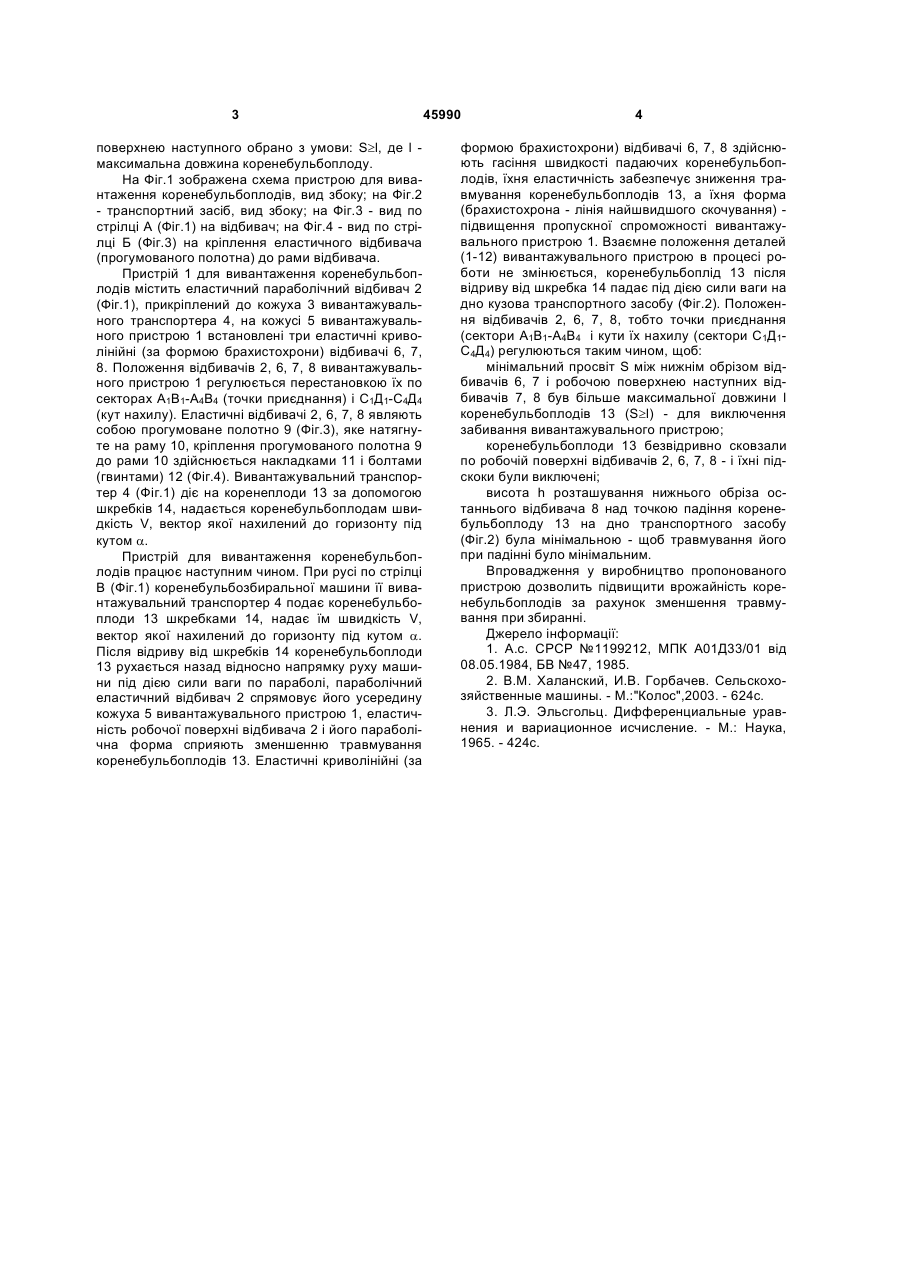

Пристрій для вивантаження коренебульбоплодів, що містить твердий концентричний кожух, охоплюючий верхній кінець вивантажувального транспортера, який відрізняється тим, що на кожусі вивантажувального транспортера встановлений еластичний відбивач у формі, описуваній рів 3 поверхнею наступного обрано з умови: S³l, де l максимальна довжина коренебульбоплоду. На Фіг.1 зображена схема пристрою для вивантаження коренебульбоплодів, вид збоку; на Фіг.2 - транспортний засіб, вид збоку; на Фіг.3 - вид по стрілці А (Фіг.1) на відбивач; на Фіг.4 - вид по стрілці Б (Фіг.3) на кріплення еластичного відбивача (прогумованого полотна) до рами відбивача. Пристрій 1 для вивантаження коренебульбоплодів містить еластичний параболічний відбивач 2 (Фіг.1), прикріплений до кожуха 3 вивантажувального транспортера 4, на кожусі 5 вивантажувального пристрою 1 встановлені три еластичні криволінійні (за формою брахистохрони) відбивачі 6, 7, 8. Положення відбивачів 2, 6, 7, 8 вивантажувального пристрою 1 регулюється перестановкою їх по секторах A1B1-A4B4 (точки приєднання) і С1Д1-С4Д4 (кут нахилу). Еластичні відбивачі 2, 6, 7, 8 являють собою прогумоване полотно 9 (Фіг.3), яке натягнуте на раму 10, кріплення прогумованого полотна 9 до рами 10 здійснюється накладками 11 і болтами (гвинтами) 12 (Фіг.4). Вивантажувальний транспортер 4 (Фіг.1) діє на коренеплоди 13 за допомогою шкребків 14, надається коренебульбоплодам швидкість V, вектор якої нахилений до горизонту під кутом a. Пристрій для вивантаження коренебульбоплодів працює наступним чином. При русі по стрілці В (Фіг.1) коренебульбозбиральної машини її вивантажувальний транспортер 4 подає коренебульбоплоди 13 шкребками 14, надає їм швидкість V, вектор якої нахилений до горизонту під кутом a. Після відриву від шкребків 14 коренебульбоплоди 13 рухається назад відносно напрямку руху машини під дією сили ваги по параболі, параболічний еластичний відбивач 2 спрямовує його усередину кожуха 5 вивантажувального пристрою 1, еластичність робочої поверхні відбивача 2 і його параболічна форма сприяють зменшенню травмування коренебульбоплодів 13. Еластичні криволінійні (за 45990 4 формою брахистохрони) відбивачі 6, 7, 8 здійснюють гасіння швидкості падаючих коренебульбоплодів, їхня еластичність забезпечує зниження травмування коренебульбоплодів 13, а їхня форма (брахистохрона - лінія найшвидшого скочування) підвищення пропускної спроможності вивантажувального пристрою 1. Взаємне положення деталей (1-12) вивантажувального пристрою в процесі роботи не змінюється, коренебульбоплід 13 після відриву від шкребка 14 падає під дією сили ваги на дно кузова транспортного засобу (Фіг.2). Положення відбивачів 2, 6, 7, 8, тобто точки приєднання (сектори A1B1-A4B4 і кути їх нахилу (сектори С1Д1С4Д4) регулюються таким чином, щоб: мінімальний просвіт S між нижнім обрізом відбивачів 6, 7 і робочою поверхнею наступних відбивачів 7, 8 був більше максимальної довжини l коренебульбоплодів 13 (S³l) - для виключення забивання вивантажувального пристрою; коренебульбоплоди 13 безвідривно сковзали по робочій поверхні відбивачів 2, 6, 7, 8 - і їхні підскоки були виключені; висота h розташування нижнього обріза останнього відбивача 8 над точкою падіння коренебульбоплоду 13 на дно транспортного засобу (Фіг.2) була мінімальною - щоб травмування його при падінні було мінімальним. Впровадження у виробництво пропонованого пристрою дозволить підвищити врожайність коренебульбоплодів за рахунок зменшення травмування при збиранні. Джерело інформації: 1. А.с. СРСР №1199212, МПК А01Д33/01 від 08.05.1984, БВ №47, 1985. 2. В.М. Халанский, И.В. Горбачев. Сельскохозяйственные машины. - М.:"Колос",2003. - 624с. 3. Л.Э. Эльсгольц. Дифференциальные уравнения и вариационное исчисление. - М.: Наука, 1965. - 424с. 5 Комп’ютерна верстка О. Рябко 45990 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
