Цівкова передача

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 18783

Опубліковано: 15.11.2006

Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович

Завантажити PDF файл.

Формула / Реферат

1. Цівкова передача, що містить кінематично зв'язані зубчасте колесо, встановлене на ведучому валу, і цівкове колесо, встановлене на веденому валу, та ролики, встановлені на цівках цівкового колеса, яка відрізняється тим, що кожен з роликів виконаний у вигляді трьох концентрично розташованих втулок, одна з яких є внутрішньою та встановлена на цівці, друга є середньою, виконаною із пружного матеріалу, а третя - зовнішньою, причому всі втулки з'єднані між собою.

2. Цівкова передача за п. 1, яка відрізняється тим, що кожна з внутрішніх та зовнішніх втулок виконана стальною, а кожна з середніх втулок - із маслостійкої гуми.

Текст

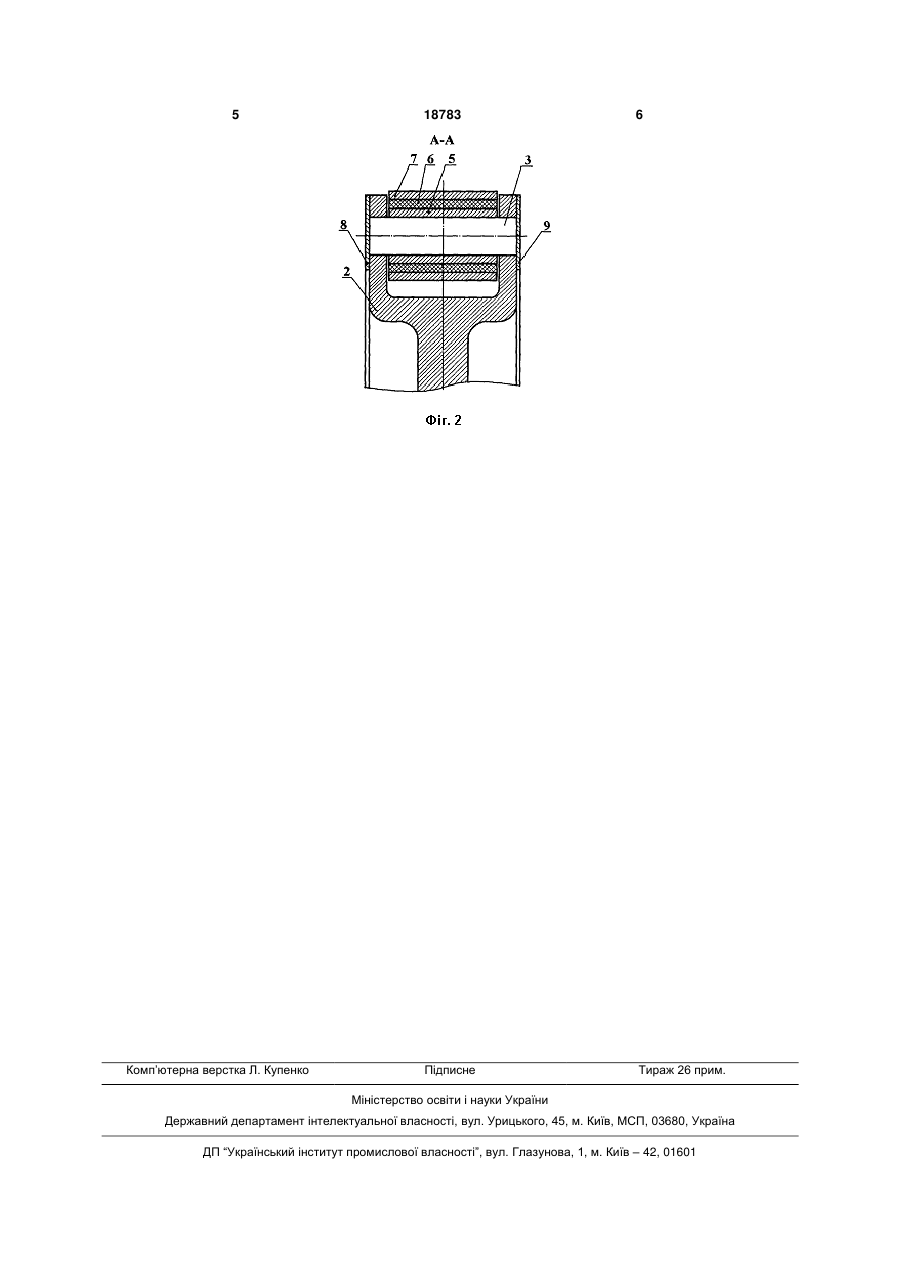

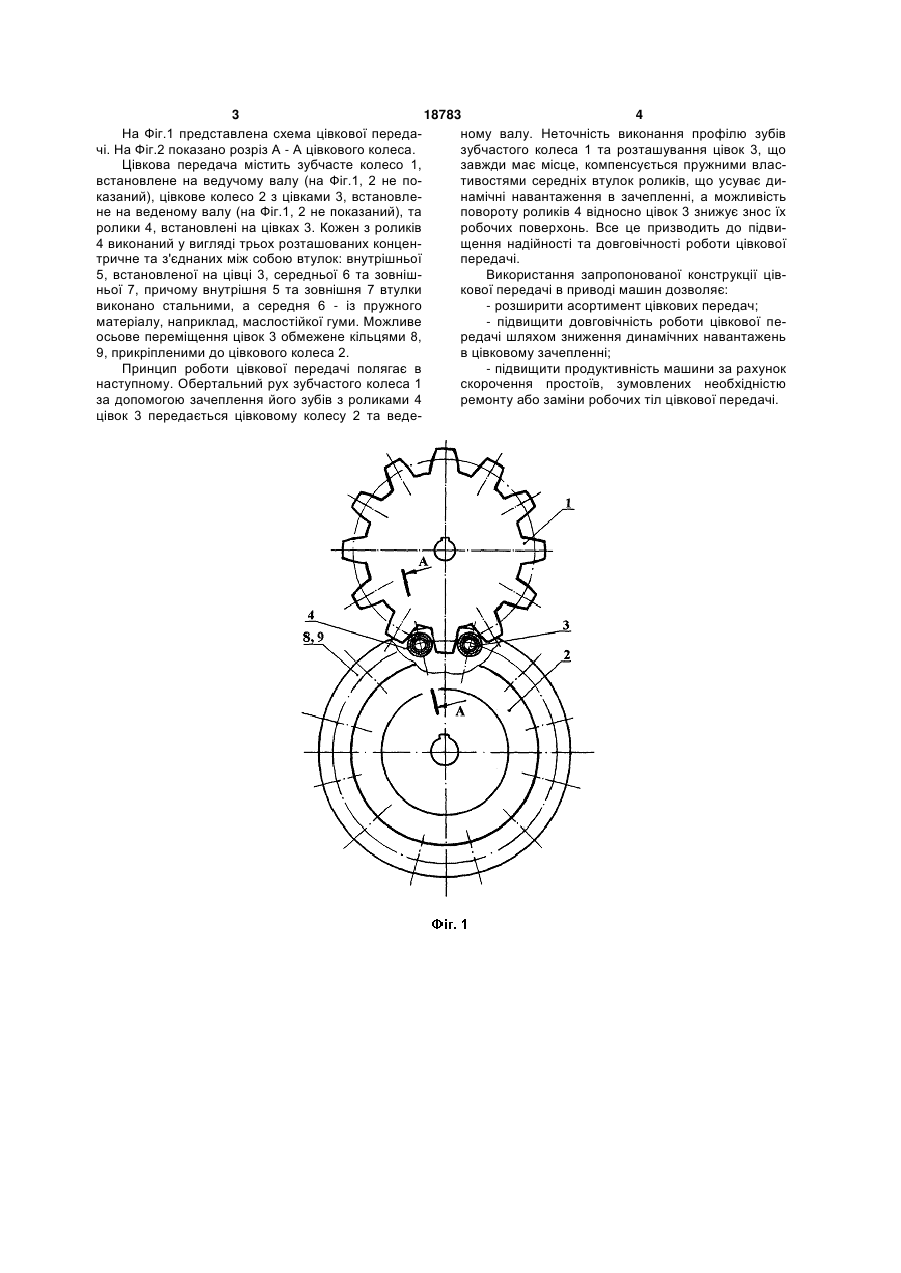

1. Цівкова передача, що містить кінематично зв'язані зубчасте колесо, встановлене на ведучому валу, і цівкове колесо, встановлене на ведено 3 18783 4 На Фіг.1 представлена схема цівкової переданому валу. Неточність виконання профілю зубів чі. На Фіг.2 показано розріз А - А цівкового колеса. зубчастого колеса 1 та розташування цівок 3, що Цівкова передача містить зубчасте колесо 1, завжди має місце, компенсується пружними власвстановлене на ведучому валу (на Фіг.1, 2 не потивостями середніх втулок роликів, що усуває диказаний), цівкове колесо 2 з цівками 3, встановленамічні навантаження в зачепленні, а можливість не на веденому валу (на Фіг.1, 2 не показаний), та повороту роликів 4 відносно цівок 3 знижує знос їх ролики 4, встановлені на цівках 3. Кожен з роликів робочих поверхонь. Все це призводить до підви4 виконаний у вигляді трьох розташованих конценщення надійності та довговічності роботи цівкової тричне та з'єднаних між собою втулок: внутрішньої передачі. 5, встановленої на цівці 3, середньої 6 та зовнішВикористання запропонованої конструкції цівньої 7, причому внутрішня 5 та зовнішня 7 втулки кової передачі в приводі машин дозволяє: виконано стальними, а середня 6 - із пружного - розширити асортимент цівкових передач; матеріалу, наприклад, маслостійкої гуми. Можливе - підвищити довговічність роботи цівкової пеосьове переміщення цівок 3 обмежене кільцями 8, редачі шляхом зниження динамічних навантажень 9, прикріпленими до цівкового колеса 2. в цівковому зачепленні; Принцип роботи цівкової передачі полягає в - підвищити продуктивність машини за рахунок наступному. Обертальний рух зубчастого колеса 1 скорочення простоїв, зумовлених необхідністю за допомогою зачеплення його зубів з роликами 4 ремонту або заміни робочих тіл цівкової передачі. цівок 3 передається цівковому колесу 2 та веде 5 Комп’ютерна верстка Л. Купенко 18783 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Pin gear

Автори англійською

Pipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych

Назва патенту російською

Цевочная передача

Автори російською

Пипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
