Спосіб оцінки електромагнітного поля біологічного об’єкта

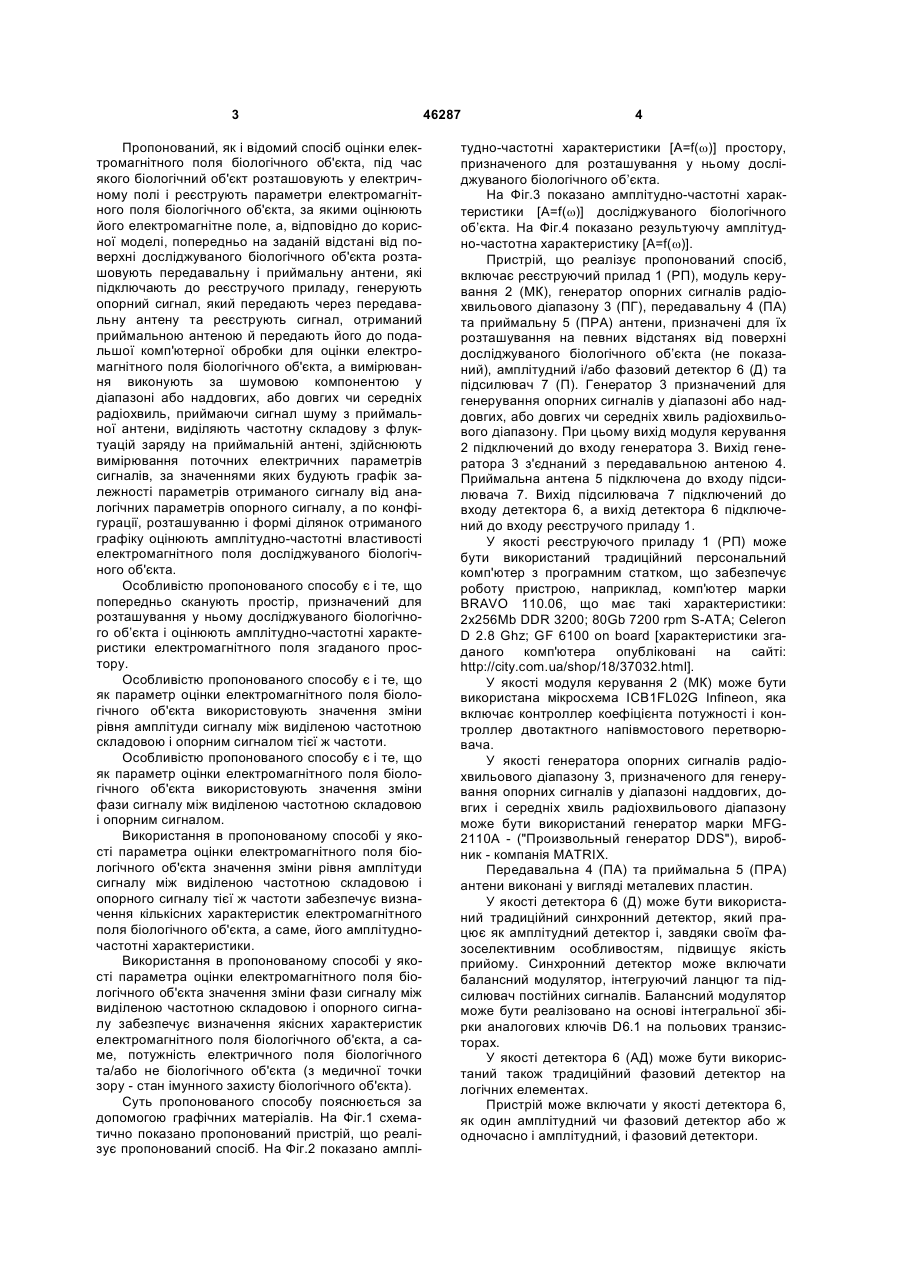

1. Спосіб оцінки електромагнітного поля біологічного об'єкта, під час якого біологічний об'єкт розташовують у електричному полі і реєструють параметри електромагнітного поля біологічного об'єкта, за якими оцінюють його електромагнітне поле, який відрізняється тим, що попередньо на заданій відстані від поверхні досліджуваного біологічного об'єкта розташовують передавальну і приймальну антени, які підключають до реєструючого приладу, генерують опорний сигнал, який передають через передавальну антену, та реєструють сигнал, отриманий приймальною антеною, й передають його до подальшої комп'ютерної обробки для оцінки електромагнітного поля біологічного об'єкта, а вимірювання виконують за шумовою компонентою у діапазоні або наддовгих, або дов U 2 (19) 1 3 Пропонований, як і відомий спосіб оцінки електромагнітного поля біологічного об'єкта, під час якого біологічний об'єкт розташовують у електричному полі і реєструють параметри електромагнітного поля біологічного об'єкта, за якими оцінюють його електромагнітне поле, а, відповідно до корисної моделі, попередньо на заданій відстані від поверхні досліджуваного біологічного об'єкта розташовують передавальну і приймальну антени, які підключають до реєстручого приладу, генерують опорний сигнал, який передають через передавальну антену та реєструють сигнал, отриманий приймальною антеною й передають його до подальшої комп'ютерної обробки для оцінки електромагнітного поля біологічного об'єкта, а вимірювання виконують за шумовою компонентою у діапазоні або наддовгих, або довгих чи середніх радіохвиль, приймаючи сигнал шуму з приймальної антени, виділяють частотну складову з флуктуацій заряду на приймальній антені, здійснюють вимірювання поточних електричних параметрів сигналів, за значеннями яких будують графік залежності параметрів отриманого сигналу від аналогічних параметрів опорного сигналу, а по конфігурації, розташуванню і формі ділянок отриманого графіку оцінюють амплітудно-частотні властивості електромагнітного поля досліджуваного біологічного об'єкта. Особливістю пропонованого способу є і те, що попередньо сканують простір, призначений для розташування у ньому досліджуваного біологічного об’єкта і оцінюють амплітудно-частотні характеристики електромагнітного поля згаданого простору. Особливістю пропонованого способу є і те, що як параметр оцінки електромагнітного поля біологічного об'єкта використовують значення зміни рівня амплітуди сигналу між виділеною частотною складовою і опорним сигналом тієї ж частоти. Особливістю пропонованого способу є і те, що як параметр оцінки електромагнітного поля біологічного об'єкта використовують значення зміни фази сигналу між виділеною частотною складовою і опорним сигналом. Використання в пропонованому способі у якості параметра оцінки електромагнітного поля біологічного об'єкта значення зміни рівня амплітуди сигналу між виділеною частотною складовою і опорного сигналу тієї ж частоти забезпечує визначення кількісних характеристик електромагнітного поля біологічного об'єкта, а саме, його амплітудночастотні характеристики. Використання в пропонованому способі у якості параметра оцінки електромагнітного поля біологічного об'єкта значення зміни фази сигналу між виділеною частотною складовою і опорного сигналу забезпечує визначення якісних характеристик електромагнітного поля біологічного об'єкта, а саме, потужність електричного поля біологічного та/або не біологічного об'єкта (з медичної точки зору - стан імунного захисту біологічного об'єкта). Суть пропонованого способу пояснюється за допомогою графічних матеріалів. На Фіг.1 схематично показано пропонований пристрій, що реалізує пропонований спосіб. На Фіг.2 показано амплі 46287 4 тудно-частотні характеристики [А=f(w)] простору, призначеного для розташування у ньому досліджуваного біологічного об’єкта. На Фіг.3 показано амплітудно-частотні характеристики [А=f(w)] досліджуваного біологічного об’єкта. На Фіг.4 показано результуючу амплітудно-частотна характеристику [А=f(w)]. Пристрій, що реалізує пропонований спосіб, включає реєструючий прилад 1 (РП), модуль керування 2 (МК), генератор опорних сигналів радіохвильового діапазону 3 (ПГ), передавальну 4 (ПА) та приймальну 5 (ПРА) антени, призначені для їх розташування на певних відстанях від поверхні досліджуваного біологічного об’єкта (не показаний), амплітудний і/або фазовий детектор 6 (Д) та підсилювач 7 (П). Генератор 3 призначений для генерування опорних сигналів у діапазоні або наддовгих, або довгих чи середніх хвиль радіохвильового діапазону. При цьому вихід модуля керування 2 підключений до входу генератора 3. Вихід генератора 3 з'єднаний з передавальною антеною 4. Приймальна антена 5 підключена до входу підсилювача 7. Вихід підсилювача 7 підключений до входу детектора 6, а вихід детектора 6 підключений до входу реєстручого приладу 1. У якості реєструючого приладу 1 (РП) може бути використаний традиційний персональний комп'ютер з програмним статком, що забезпечує роботу пристрою, наприклад, комп'ютер марки BRAVO 110.06, що має такі характеристики: 2х256Мb DDR 3200; 80Gb 7200 rpm S-ATA; Celeron D 2.8 Ghz; GF 6100 on board [характеристики згаданого комп'ютера опубліковані на сайті: http://city.com.ua/shop/18/37032.html]. У якості модуля керування 2 (МК) може бути використана мікросхема ICB1FL02G Infineon, яка включає контроллер коефіцієнта потужності і контроллер двотактного напівмостового перетворювача. У якості генератора опорних сигналів радіохвильового діапазону 3, призначеного для генерування опорних сигналів у діапазоні наддовгих, довгих і середніх хвиль радіохвильового діапазону може бути використаний генератор марки MFG2110A - ("Произвольный генератор DDS"), виробник - компанія MATRIX. Передавальна 4 (ПА) та приймальна 5 (ПРА) антени виконані у вигляді металевих пластин. У якості детектора 6 (Д) може бути використаний традиційний синхронний детектор, який працює як амплітудний детектор і, завдяки своїм фазоселективним особливостям, підвищує якість прийому. Синхронний детектор може включати балансний модулятор, інтегруючий ланцюг та підсилювач постійних сигналів. Балансний модулятор може бути реалізовано на основі інтегральної збірки аналогових ключів D6.1 на польових транзисторах. У якості детектора 6 (АД) може бути використаний також традиційний фазовий детектор на логічних елементах. Пристрій може включати у якості детектора 6, як один амплітудний чи фазовий детектор або ж одночасно і амплітудний, і фазовий детектори. 5 46287 Приклад. Попередньо сканували простір, призначений для розташування у ньому досліджуваного біологічного об’єкта і оцінювали амплітудночастотні характеристики згаданого простору. При цьому фіксували положення антен 4 і 5 у згаданому просторі. З модуля керування 2 задавали параметри сигналу і параметри сканування, які передавали до генератора 3. Генератор 3 формував задані сигнали сканування, як наприклад, діапазон наддовгих радіохвиль, й передавав їх на передавальну антену 4. Одночасно приймальна антена 5 отримувала сигнали й передавала їх на підсилювач 7, підсилений сигнал з підсилювача 7 надходив до амплітудного детектора 6, виділяли частоту (w), що була згенерована генератором 3 та порівнювали поточні амплітуди сигналів, одержані дані надходили на реєструючий прилад 1, де поточні дані піддавали математичній обробці і одержували амплітудно-частотні характеристики простору, призначеного для розташування у ньому досліджуваного біологічного об’єкта (Фіг.2). Вимірювання виконували за шумовою компонентою у діапа Комп’ютерна верстка Л. Ціхановська 6 зоні наддовгих радіохвиль. Завдяки вимірюванню шумових характеристик сигналів під час дослідження, вдалося суттєво зменшити рівень напруженості електричного поля у просторі, де розташований досліджуваний біологічний об'єкт, що дозволило зменшити негативний вплив на нього електричного поля. Після одержання амплітудно-частотних характеристик простору розташовували у ньому досліджуваний біологічний об'єкт - пацієнта, повторювали вимірювання і будували графік, що відповідав амплітудно-частотним характеристикам пацієнта - мав певні спектральні особливості. Після математичної обробки отриманого графіку у відповідності до спеціального програмного статку одержували характеристики стану органів пацієнта. Таким чином, пропонований спосіб забезпечив неінвазійну дистанційну діагностику стану організму людини чи тварини і може бути використаний, зокрема, для контролю динаміки процесу лікування. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
