Формула / Реферат

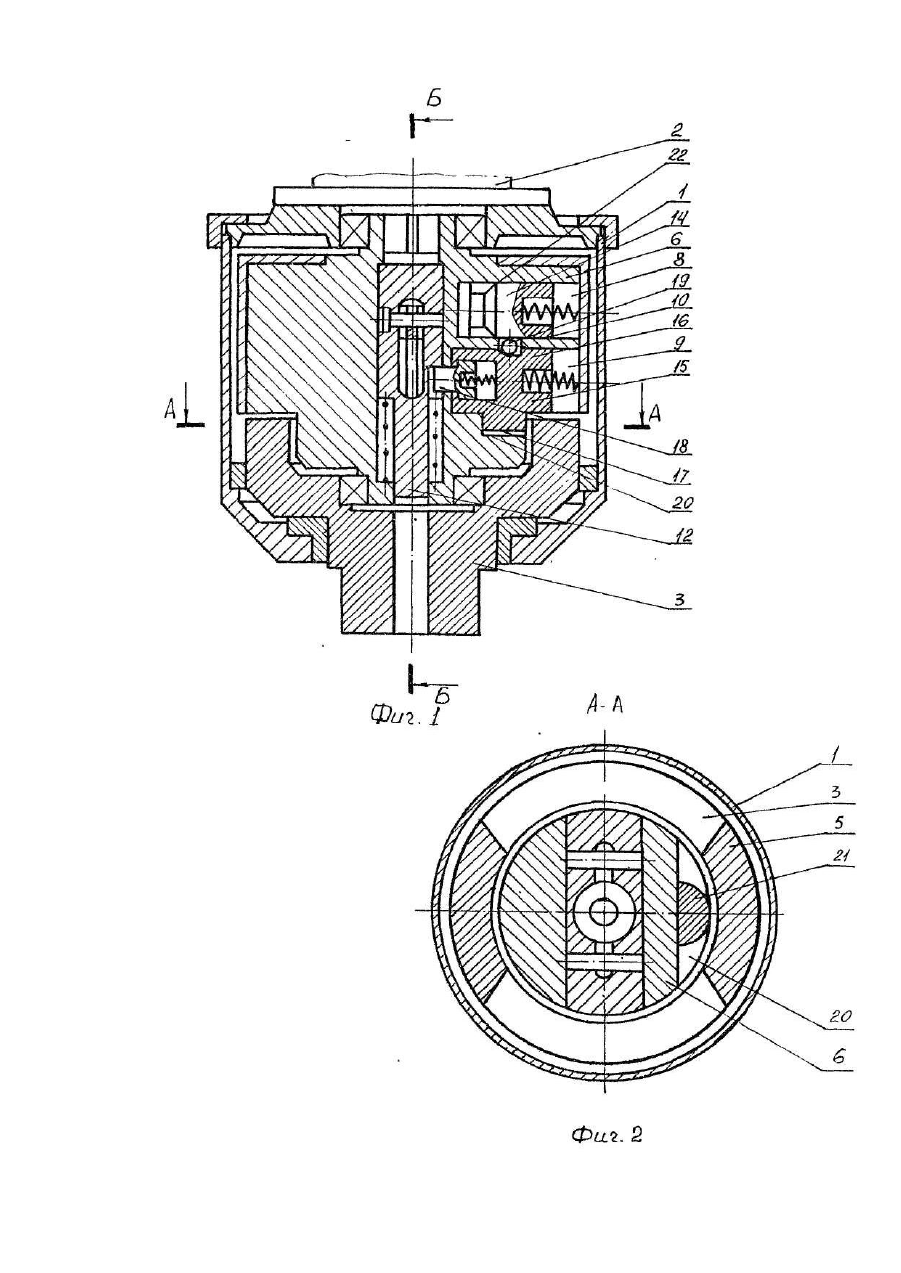

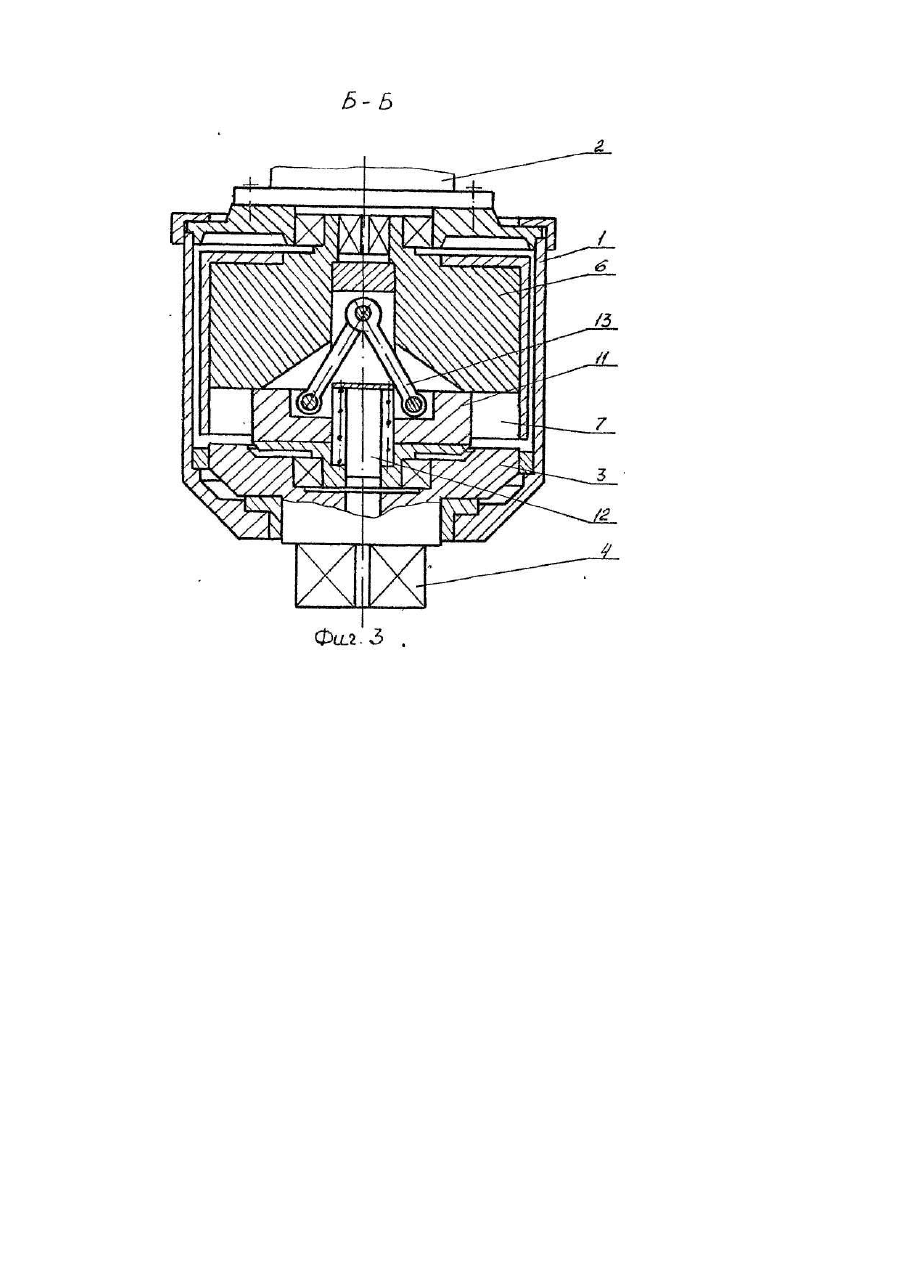

Ударный гайковерт, содержащий корпус, размещенный на нем привод с выходным валом, размещенные в корпусе шпиндель-наковальня с головкой "под ключ" на одном конце и рабочими кулачками на другом, кинематически связанный с выходным валом полый ударник с радиальными пазами и отверстиями, расположенными на разной высоте, и каналом, сообщенным с радиальными отверстиями, размещенные в радиальных пазах бойки, предназначенные для взаимодействия с рабочими кулачками, установленный соосно ударнику и подпружиненный в осевом направлении относительно шпинделя-наковальни валик с тангенциальным пазом, рычаги, концы каждого из которых шарнирно соединены с подпружиненным валиком и соответствующим бойком, размещенный в одном из радиальных отверстий и подпружиненный к оси ударника центробежный регулятор, имеющий на наружной цилиндрической поверхности кольцевую канавку, размещенные в другом радиальном отверстии подпружиненный к оси ударника палец со следящим элементом и кольцевой канавкой на его цилиндрической поверхности и кинематически связанную с пальцем защелку, предназначенную для взаимодействия с боковой поверхностью тангенциального паза валика, и размещенный в канале шарик, кинематически связывающий центробежный регулятор и палец, отличающийся тем, что в ударнике выполнен тангенциальный паз,· который сообщен с радиальным каналом, а следующий элемент выполнен в виде закрепленного на боковой поверхности пальца сегмента, размещенного в тангенциальном пазу ударника и предназначенного для периодического взаимодействия с внутренней поверхностью рабочих кулачков.

Текст

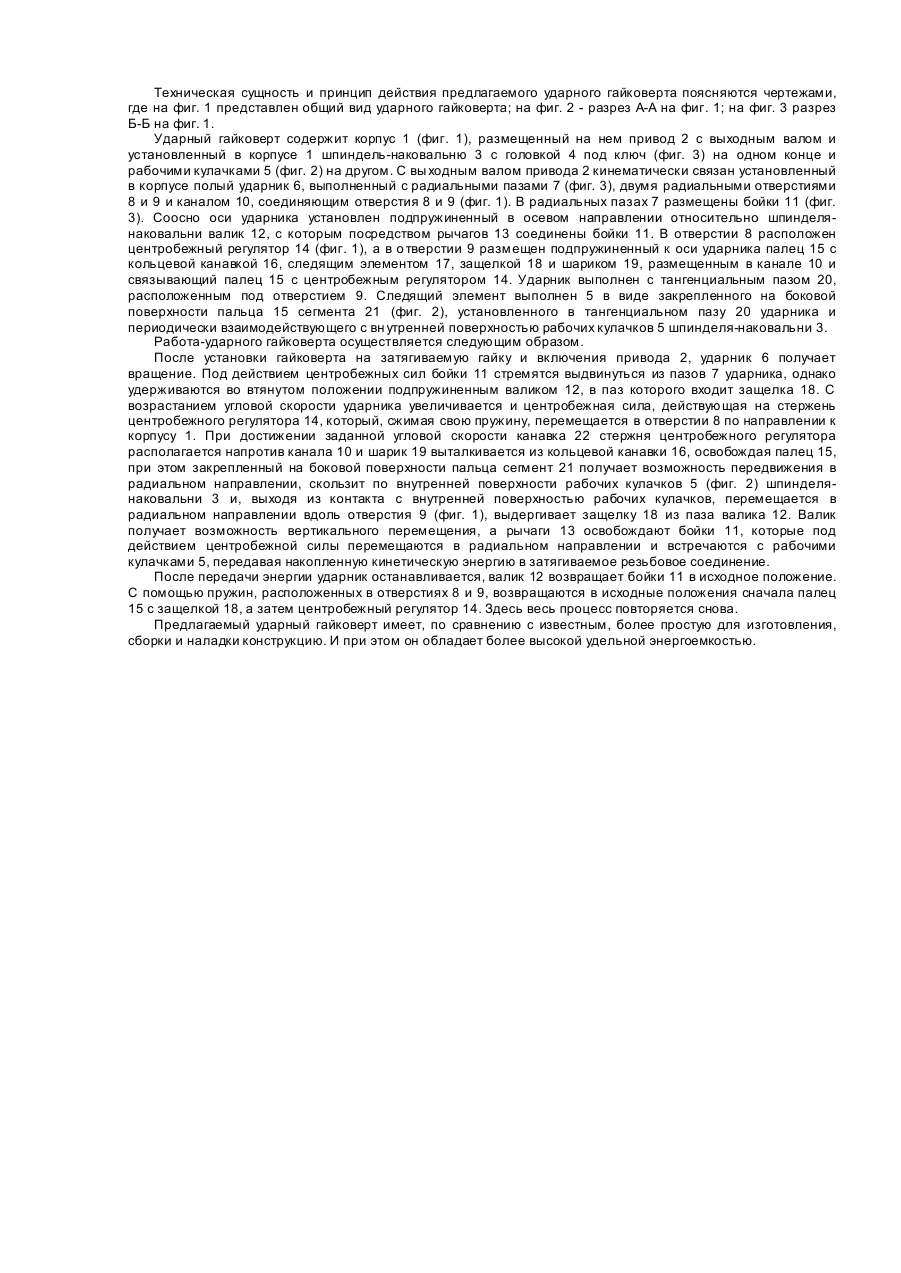

Изобретение относится к устройствам для сборки-разборки резьбовых соединений, а именно к механизированному инструменту ударно-импульсного действия и может быть использовано при монтажах и ремонтах энергетического, металлургического, нефтехимического оборудования, различных металлоконструкций, а также в други х отраслях машиностроения. Известен ударный гайковерт [1], содержащий корпус с размещенным на нем приводном и установленные в корпусе наковальню и ударник с профильной дорожкой, управляющим пальцем и центробежным регулятором. Недостатком такого гайковерта является то, что зацепление ударника с наковальней осуществляется за счет осевого перемещения ударника. Осевое перемещение ударника требует значительных усилий на профильную дорожку со стороны управляющего пальца и увеличенных зазоров в подшипниках ударника. Увеличенные зазоры вызывают биение ударника, что приводит к увеличению нагрузки на подшипники и отрицательно сказываются на сроке службы ударного механизма. Кроме того, существенным недостатком такого ударного гайковерта является также затрата определенной энергии на преодоление силы трения между управляющим пальцем и профильной дорожкой. Известен также ударный гайковерт [2], содержащий корпус, размещенный на нем привод е выходным валом, размещенные в корпусе шпиндель-наковальню с головкой "под ключ" на одном конце и рабочими кулачками на другом, кинематически связанный с выходным валом полый ударник с радиальными пазами и отверстиями, расположенными на разной высоте, и каналом, сообщенным с радиальными отверстиями, размещенные в радиальных пазах бойки, предназначенные для взаимодействия с рабочими кулачками, установленный соосно ударнику и подпружиненный в осевом направлении относительно шпинделянаковальни валик с тангенциальным пазом, рычаги, концы каждого из которых шарнирно соединены с подпружиненным валиком и соответствующим бойком, размещенный в одном из радиальных отверстий и подпружиненный к оси ударника центробежный регулятор, имеющий на наружной цилиндрической поверхности кольцевую канавку, размещенные в другом радиальном отверстии подпружиненный к оси ударника палец со следящим элементом и кольцевой канавкой на его цилиндрической поверхности, и кинематически связанную с пальцем защелку, предназначенную для взаимодействия с боковой поверхностью тангенциального паза валика, и размещенный в канале шарик, кинематически связывающий центробежный регулятор и палец. Процесс затяжки происходит следующим образом. После установки гайковерта на затягиваемую гайку и включения привода ударник получает вращение. Под действием центробежных сил бойки стремятся выдвинуться из радиальных пазов ударника, однако удерживается во втянутом положении подпружиненной втулкой, торец которой упирается в защелку. С ростом угловой скорости ударника увеличивается центробежная сила, действующая на стержень центробежного регулятора, заставляя его сработать, т.е. следящий элемент входит в контакт с профильной кольцевой дорожкой наковальни и скользит по ней до определенной глубины, на которой защелка освобождает бойки ударника и они встречаются с рабочими кулачками наковальни и передают через нее накопленную кинетическую энергию в резьбовое соединение. После передачи энергии ударник останавливается. Пружины возвращают бойки и центробежный регулятор в исходное положение. Затем весь цикл повторяется снова. Недостатком известного ударного гайковерта является конструктивная сложность наковальни, требующая изготовления на ее внутренней боковой поверхности в строго определенном месте профильной дорожки заданной конфигурации. Отсюда вытекают неудобства, связанные с изготовлением этой нетехнологичной конструкции (необходимо наличие специального инструмента и оборудования), а также значительные затраты времени при сборке-наладке ударного гайковерта. Кроме того, следует отметить недостаточную конструктивную надежность известного ударного гайковерта, связанную с необходимостью выполнения в цилиндрической боковой поверхности наковальни и ударника, радиальных пазов для выхода ползунов ударника и последующего их ударного взаимодействия с наковальней, что ослабляет прочность стенок наковальни и нередко приводит к ее разрушению в процессе эксплуатации. Кроме того, высота цилиндрической части-наковальни предусматривает размещение ударника внутри наковальни (наковальни охватывает ударник), а это приводит не только к увеличению радиальных размеров гайковерта, но и к значительной массе такого гайковерта. Следовательно, основным недостатком известного гайковерта является его малая удельная энергоемкость. Целью настоящего изобретения является снижение массогабаритных характеристик и повышение удельной энергоемкости гайковерта. Указанная цель достигается за счет того, что в ударнике выполнен тангенциальный паз, который сообщен с радиальным каналом, а следящий элемент выполнен в виде закрепленного на боковой поверхности пальца сегмента, размещенного в тангенциальном пазу ударника и предназначенного для периодического взаимодействия с внутренней поверхностью рабочих кулачков. Выполнение в ударнике тангенциального паза позволило разместить в нем следящий элемент. А такое расположение следящего элемента привело к уменьшению вертикальных размеров цилиндрической полой части наковальни. Сам следящий элементом выполнен в виде закрепленного на боковой поверхности пальца сегмента, размещенного в тангенциальном пазу ударника и периодически взаимодействующего с вн утренней поверхностью рабочих кулачков шпинделя-наковальни. Такое выполнение следящего элемента позволяет ему осуществлять совместно с кулачками шпинделя-наковальни управление геометрией удара, т.е. позволяет исключить за ненадобностью профильную дорожку. Функции профильной дорожки в предлагаемом ударном гайковерте выполняют рабочие кулачки шпинделя-наковальни, т.е. в данном случае не требуется выполнять профильную дорожку на внутренней боковой поверхности шпинделя-наковальни, т.е., исключаются затраты с изготовлением профильной дорожки. За счет уменьшения вертикальных габаритов цилиндрической части шпинделя-наковальни, уменьшаются радиальные габариты конструкции и масса ударного гайковерта, в результате чего повышается его удельная энергоемкость. Техническая сущность и принцип действия предлагаемого ударного гайковерта поясняются чертежами, где на фиг. 1 представлен общий вид ударного гайковерта; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 разрез Б-Б на фиг. 1. Ударный гайковерт содержит корпус 1 (фиг. 1), размещенный на нем привод 2 с выходным валом и установленный в корпусе 1 шпиндель-наковальню 3 с головкой 4 под ключ (фиг. 3) на одном конце и рабочими кулачками 5 (фиг. 2) на другом. С вы ходным валом привода 2 кинематически связан установленный в корпусе полый ударник 6, выполненный с радиальными пазами 7 (фиг. 3), двумя радиальными отверстиями 8 и 9 и каналом 10, соединяющим отверстия 8 и 9 (фиг. 1). В радиальных пазах 7 размещены бойки 11 (фиг. 3). Соосно оси ударника установлен подпружиненный в осевом направлении относительно шпинделянаковальни валик 12, с которым посредством рычагов 13 соединены бойки 11. В отверстии 8 расположен центробежный регулятор 14 (фиг. 1), а в о тверстии 9 размещен подпружиненный к оси ударника палец 15 с кольцевой канавкой 16, следящим элементом 17, защелкой 18 и шариком 19, размещенным в канале 10 и связывающий палец 15 с центробежным регулятором 14. Ударник выполнен с тангенциальным пазом 20, расположенным под отверстием 9. Следящий элемент выполнен 5 в виде закрепленного на боковой поверхности пальца 15 сегмента 21 (фиг. 2), установленного в тангенциальном пазу 20 ударника и периодически взаимодействующего с вн утренней поверхностью рабочих кулачков 5 шпинделя-наковальни 3. Работа-ударного гайковерта осуществляется следующим образом. После установки гайковерта на затягиваемую гайку и включения привода 2, ударник 6 получает вращение. Под действием центробежных сил бойки 11 стремятся выдвинуться из пазов 7 ударника, однако удерживаются во втянутом положении подпружиненным валиком 12, в паз которого входит защелка 18. С возрастанием угловой скорости ударника увеличивается и центробежная сила, действующая на стержень центробежного регулятора 14, который, сжимая свою пружину, перемещается в отверстии 8 по направлении к корпусу 1. При достижении заданной угловой скорости канавка 22 стержня центробежного регулятора располагается напротив канала 10 и шарик 19 выталкивается из кольцевой канавки 16, освобождая палец 15, при этом закрепленный на боковой поверхности пальца сегмент 21 получает возможность передвижения в радиальном направлении, скользит по внутренней поверхности рабочих кулачков 5 (фиг. 2) шпинделянаковальни 3 и, выходя из контакта с внутренней поверхностью рабочих кулачков, перемещается в радиальном направлении вдоль отверстия 9 (фиг. 1), выдергивает защелку 18 из паза валика 12. Валик получает возможность вертикального перемещения, а рычаги 13 освобождают бойки 11, которые под действием центробежной силы перемещаются в радиальном направлении и встречаются с рабочими кулачками 5, передавая накопленную кинетическую энергию в затягиваемое резьбовое соединение. После передачи энергии ударник останавливается, валик 12 возвращает бойки 11 в исходное положение. С помощью пружин, расположенных в отверстиях 8 и 9, возвращаются в исходные положения сначала палец 15 с защелкой 18, а затем центробежный регулятор 14. Здесь весь процесс повторяется снова. Предлагаемый ударный гайковерт имеет, по сравнению с известным, более простую для изготовления, сборки и наладки конструкцию. И при этом он обладает более высокой удельной энергоемкостью.

Дивитися

Додаткова інформація

Назва патенту англійською

Impact wrench

Автори англійською

Iskrytskyi Viacheslav Mykhailovych, Vodolazska Olena Heorhiivna

Назва патенту російською

Ударный гайковерт

Автори російською

Искрицкий Вячеслав Михайлович, Водолазская Елена Георгиевна

МПК / Мітки

МПК: B25B 21/02

Мітки: ударний, гайковерт
