Удосконалений доїльний апарат
Номер патенту: 46575
Опубліковано: 25.12.2009
Автори: Рубльов Владислав Іванович, Дев`ятко Олександр Володимирович, Дев`ятко Олена Сергіївна, Ульянко Сергій Олексійович, Ульянко Наталія Сергіївна, Ульянко Надія Миколаївна
Формула / Реферат
1. Удосконалений доїльний апарат, що містить кришку та доїльне відро, на кришці якого знаходяться молочний шланг та пульсатор, який відрізняється тим, що щонайменше до кришки приєднано дві трубочки.
2. Удосконалений доїльний апарат за п. 1, який відрізняється тим, що щонайменше до однієї трубочки приєднано шаровий вентиль.
3. Удосконалений доїльний апарат за пп. 1, 2, який відрізняється тим, що щонайменше на одній трубочці розміщено кран для зливу молока до більшої посудини, без поєднання його з повітряним середовищем
4. Удосконалений доїльний апарат за п. 1, який відрізняється тим, що щонайменше на кінці трубочки приєднується молочний насос, що створює вакуум при зливанні молока.
Текст

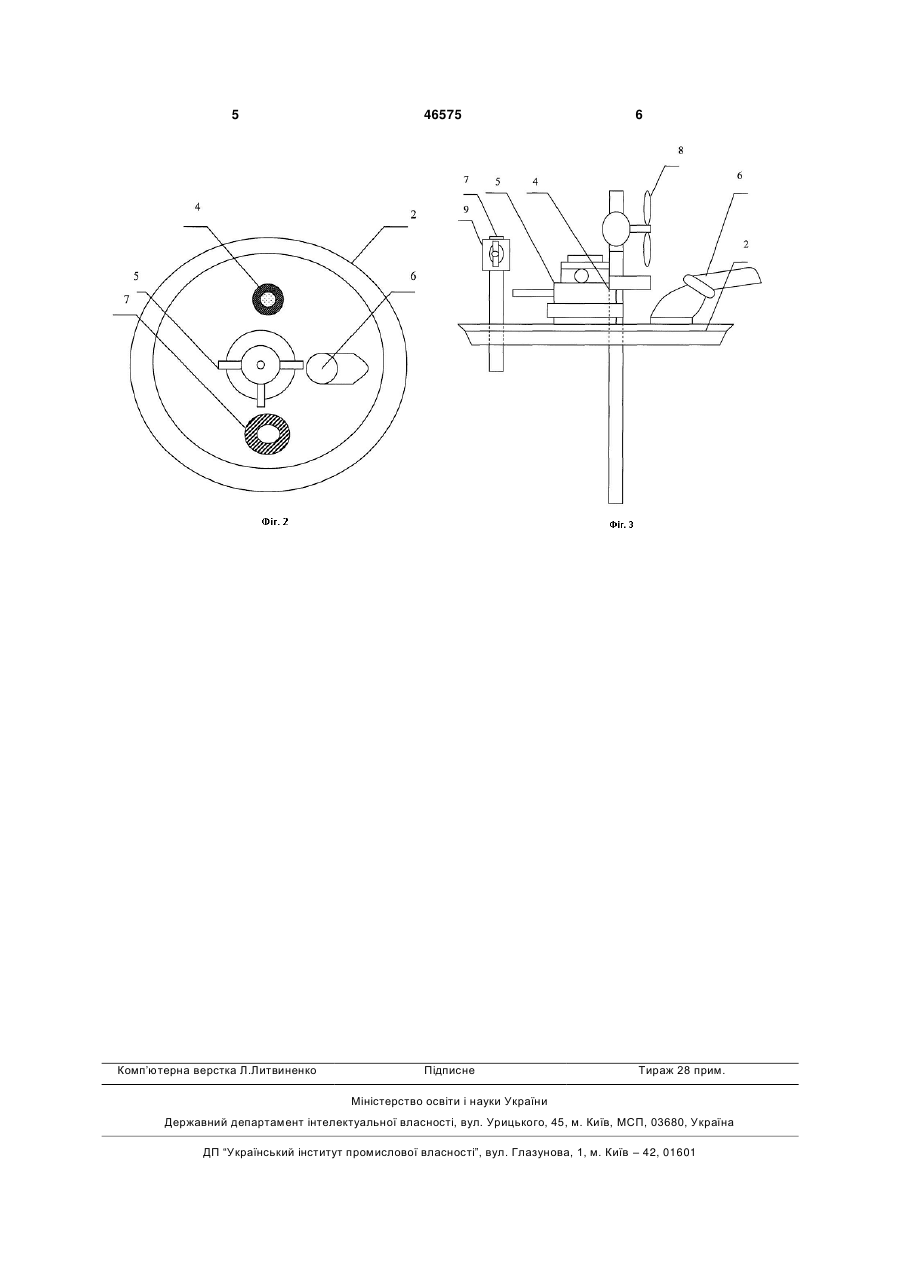

1. Удосконалений доїльний апарат, що містить кришку та доїльне відро, на кришці якого зна 3 Така комбінація конструктивних рішень дозволяє шляхом доповнення та змін, що утворилися в кришці доїльного відра, забезпечити отримання молока, що відповідає вимогам Світової організації торгівлі. На Фіг.1 показано принципову схему удосконаленого доїльного апарату (вид збоку); на Фіг.2 показано загальну конструкцію кришки молочного відра зі встановленими в неї трубочками (вид зверху), на Фіг.3 показано конструкцію кришки молочного відра з трубочками, шаровим вентелем та краном (вид збоку). Удосконалений доїльний апарат 1 (Фіг.1) виконаний в складі кришки 2 та доїльного відра 3, на якій встановлено трубочка для відкачування молока 4, до якої кріпиться молочний насос й пульсатор 5 з молочним шлангом 6 та трубочка для створення вакууму при зливанні рідини 7 (Фіг.2). На трубочці 7 (Фіг.3) кріпляться шаровий вентиль 9, який при роботі доїльного апарату не дозволяє проходженню повітря в доїльне відро, а на трубочці для відкачування молока 4 розміщується кран для зливання молока 8, над яким йде продовження 46575 4 трубочки до якого кріплять молочний насос при скачуванні молока. Допускаються зміни схеми і конструкції очевидні для спеціалістів в галузі сільського господарського машинобудування. Удосконалений доїльний апарат 1 (Фіг.1) згідно корисної моделі працює таким чином. Доїння виконується відповідно стандартної схеми, після наповнення доїльного відра молоком відбувається перекривання молочного шлангу 6, відкривають шаровий вентиль 9 в молочному відрі до дна якого проходить трубочка для відкачування молока 4 на інший кінець якої надівається молочний насос, що створює вакуум для відкачування молока з молочного відра, відкривається кран для зливання молока 8 до якого завчасно приєднано шланг по якому воно поступає до більш об'ємної посудини. Таке виконання доїльного апарату дозволяє використання корисної моделі в доїльних апаратах на молочнотоварних фермах та в приватних господарствах, що дозволить отримувати екологічно чисте молоко, яке відповідатиме вимогам Світової організації торгівлі. 5 Комп’ютерна верстка Л.Литвиненко 46575 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюImproved milking unit
Автори англійськоюDeviatko Olena Serhiivna, Deviatko Oleksandr Volodymyrovych, Rubliov Vladyslav Ivanovych, Ulianko Serhii Oleksiiovych, Ulianko Natalia Serhiivna, Ulianko Nadia Mykolaivna
Назва патенту російськоюУсовершенствованный доильный аппарат
Автори російськоюДевятко Елена Сергеевна, Девятко Александр Владимирович, Рублёв Владислав Иванович, Ульянко Сергей Алексеевич, Ульянко Наталья Сергеевна, Ульянко Надежда Николаевна
МПК / Мітки
МПК: A01J 9/00
Мітки: апарат, удосконалений, доїльний
