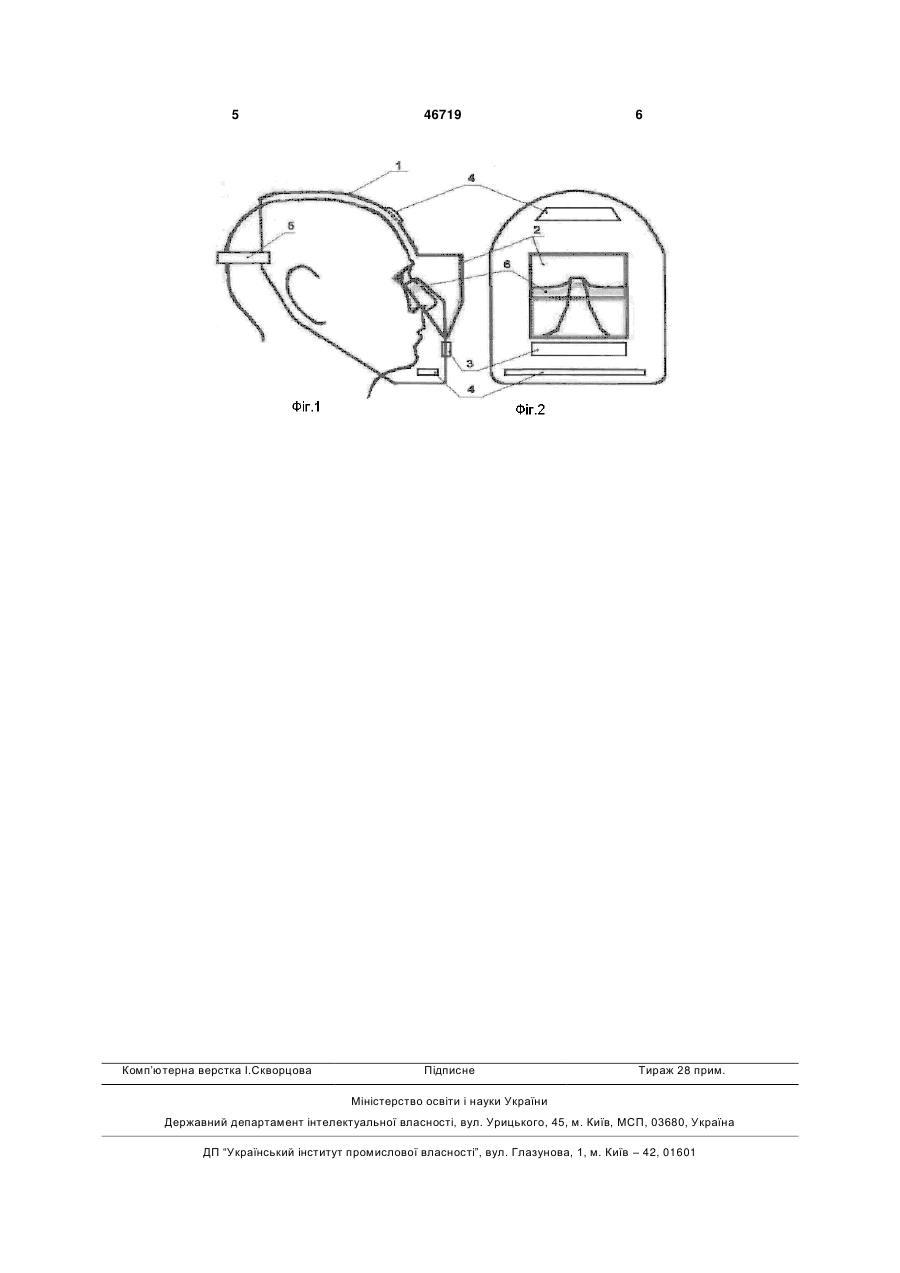

Пристрій захисту обличчя зварника при електрозварюванні металевих конструкцій

Пристрій захисту обличчя зварника при електрозварюванні металевих конструкцій, що включає систему охоронних технологій від впливу електро 3 в) розширення огляду місця зварки і пов'язаним з цим покращенням якості зварювальних робіт та їх продуктивність, завдяки оптимально підібраного експериментальним чином кута між двома профілями скла (захисного фільтра, тонованого і світлого, дзеркально-оглядового). Цей кут між ними має бути 135°; г) варіабельність оптичних елементів шолома, від яких залежіть небезпека для зорової системи, для чого під розміри обличчя окулярові стекла маски повинні бути підібрані таким чином, щоб їх геометричне положення сполучалось із розмірами обличчя із врахуванням висоти перенісся та відстанню між центрами очей; виходячи з цього змінні касети для футляру повинні бути різних типів. Унікальність пристрою захисту працівника при електрозварюванні відбувається завдяки конструктивним нововведенням, що позитивно впливає на комфортну адаптацію зору та інші параметри захисту працівника в процесі зварювальних робіт при електрозварюванні металевих конструкцій. Завданням корисної моделі є сконструювати таку модель захисного зварювального шолому, в якому були б усунені недоліки в існуючих засобах електрозварюванні та застосуванні принципово нових функціонуючих захисних технологій. Ілюстрація корисної моделі додається у додатку 1. На Фіг.1,2 зображений захисний зварювальний шолом, що застосовується при електрозварюванні, складові частини: 1. Двостінна фторопластова лицьова маскаголовна робоча частина зварювального шолома; 2. Футляр з пазами на фасадній частині шолому куди засовуються знімні касети, виготовлені по унікальному зразку з двох різних скло-окулярів за принципом біфокальності, при цьому кожне скло виконує окрему функцію, так верхнє тоноване скло напряму захищає обличчя від пошкоджень, а нижнє дзеркальне скло виконує подвійну функцію: захисну і оглядову і дозволяє контролювати якість зварки; для зручності огляду поля зварки нижнє скло розміщено до верхнього під кутом 135°. 3. Респіратор - його призначення захищати лише від електрохімічного впливу зварювальної електродуги; 4. Верхній вентиляційний отвір та нижній; 5. Ліпка застібка - карабіну з регулюючим пристроєм для утримання шолому на голові; 6. Захисна касетна смуга, що намащується спеціальною рідиною від запотівання та поглинання конденсату. Зразок захисного обладнання має вигляд шолома, на фасадній частині якого розміщуються футляр зі знімною рамкою з двох стекол половинчатого біфокального типу. Суть корисної моделі полягає в тому, що конструктивні удосконалення 46719 4 відомої електрозварювальної маски, згідно з корисною моделлю функціонально змінюють характер захисту обличчя зварника, та значно покращує функцію контролю за якістю зварки, при цьому не треба підіймати маску над обличчям, а достатньо спустити погляд очей донизу, спрямувавши зір крізь нижнє дзеркальне касетне скло, щоб оглянути місце зварки; при цьому друга рука не задіяна і може використовуватися ним для виконання різних інших операцій. У той же час очі операторазварювальника надійно захищені від електродуги з усіх боків. У рекомендованому рішенні вжиті ноу-хау: замість фібрового матеріалу для виготовлення зварювального захисного шолому застосовано більш дешевий і сучасний матеріал - фторопласт із хімічними добавками, що надають виробу пластичність, санітарно-гігієнічну принадність, а в цілому надзвичайну комфортність, також застосовані силіконові прокладки. Краплинне силіконове кріплення двуполого шолому надає виробу при його еластичності достатню твердість. Приклад конкретного виконання. Корисна модель застосовується при ручному електрозварюванні металевих конструкцій відкритою електродугою штучними електродами. Оператор в процесі електрозварювання для захисту обличчя від яскравого випромінювання зварної електродуги одягає на голову, подібраний по розміру (№ 1, № 2, № 3) голови захисний електрозварювальний шолом. На фасадній його частині у спеціальний пристрій - футляр (фіг. 1,2 позиція 2) у підтримуючи пази заштовхується знімна касета з подвійним захисним склом біфокального типу, де верхнє тоноване скло за призначенням захищати зір оператора від випромінювання електродуги, та від фізико-хімічних, механічних, газових пошкоджень обличчя. Другорядну роль, але дуже важливу виконує нижнє скло, воно незвичайне - дзеркальне: герметично притулено до верхнього скла. Захищаючи обличчя знизу від фізико-хімічних, механічних, газових пошкоджень, виконує ще термальну функцію: відведення надмірного тепловипромінювання. Гасінню тепловипромінювання також сприяє конструкція захисного шолому - його двохстінність та краплинні силіконові прокладки, та наявність двох протилежно розміщених вентиляційних вікон (фіг. 1, 2 позиція 4). Лагідному комфортному утриманню захисного шолому на голові зварювальника сприяє липка застібка карабіну з регулюючим пристроєм (фіг 1,2 позиція 5). В середині футляра по периметру касети намащується смуга спеціальною рідиною від запотівання та поглинання конденсату, (фіг. 1,2 позиція 6). 5 Комп’ютерна верстка І.Скворцова 46719 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
