Фарба для шпалер та маркування картону

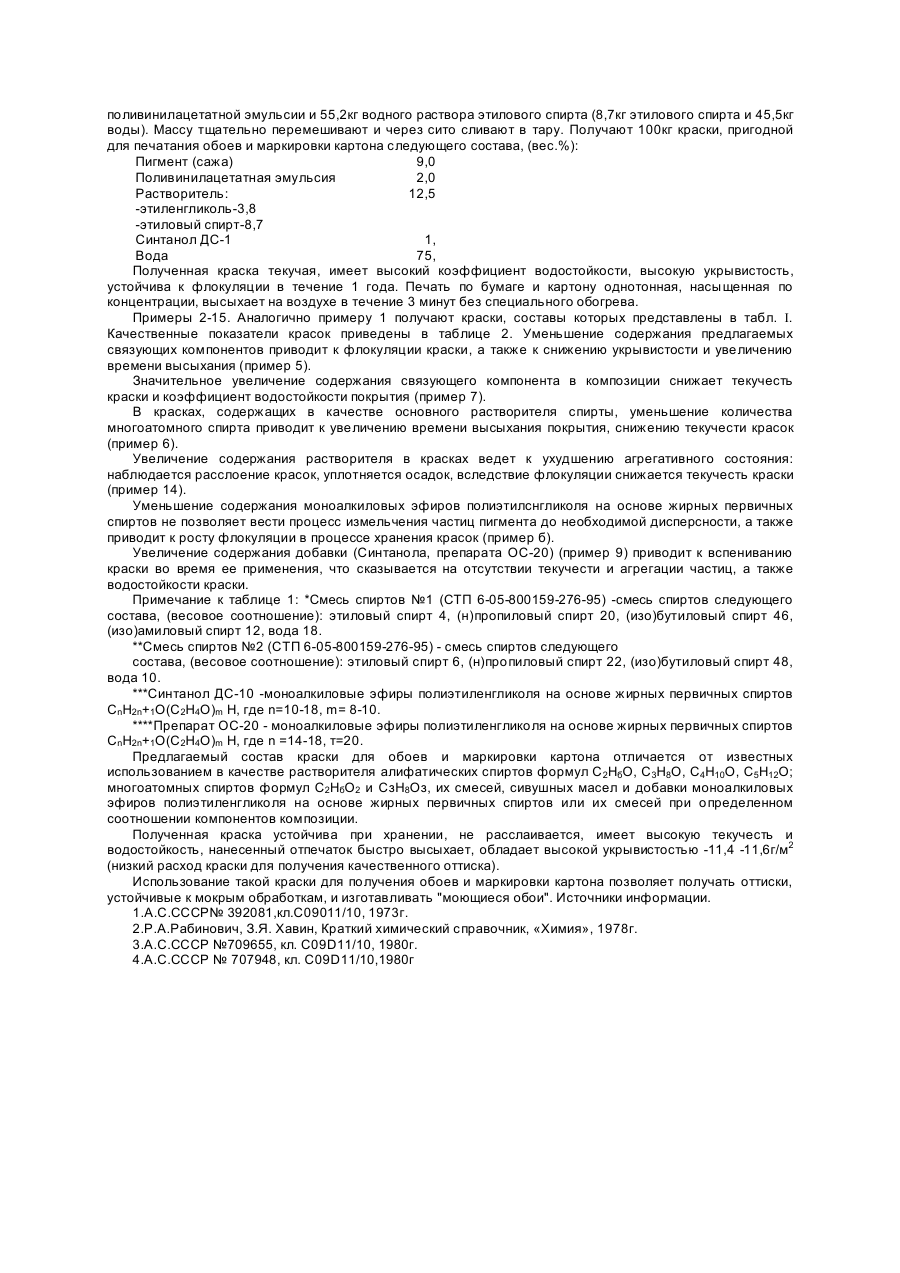

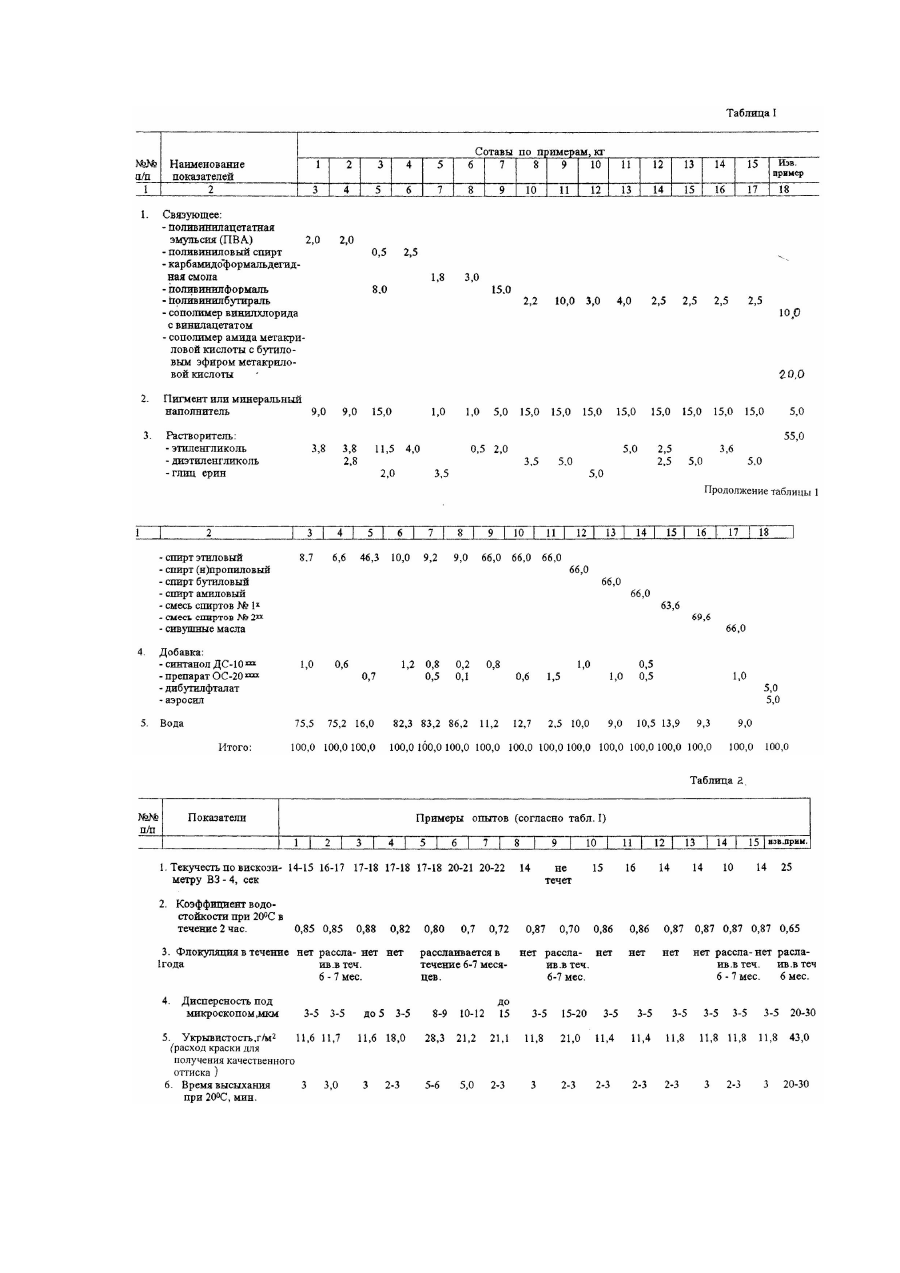

Изобретение относится к краскам для обоев и маркировки упаковочной тары из картона или бумаги. Известна краска для глубокой печати по бумаге следующего состава, вес.%: сополимер метакриловой кислоты с бутилакрилатом, нейтрализованный жирными вторичными или третичными аминами с числом углеродных атомов С2-С6 10-20, пигмент 4-6, полиэтиленовый воск 1,5-2,5, пеногаситель 0,1-0,2, вода до 100 [1]. Однако краски на основе акрилатных сополимеров в течение 4-5 месяцев полимеризуются [2], вследствие чего изменяется их текучесть, снижается укрывистость и водостойкость, изменяется агрегативное состояние пигмента. Известна пигментная композиция для печати по бумаге, вес.%: сополимер метакриловой кислоты с бутилакрилатом и метакрилатом 15 - 20, пигмент 6-30, пеногаситель 2-5, канифольно-малеиновая смола, модифицированная пентаэритритом и нейтрализованная аммиаком или органическим амином до pH 7,510, 10-25, вода до 100[3]. Недостатком пигментной композиции [3] является нестабильность в процессе храненения, способность к вспениванию, невысокая укрывистость. Общие ингредиенты предлагаемого состава и этих композиций - пигмент, связующее и вода. Наиболее близким к изобретению по технической сущности и достигаемому результату является следующий состав, вес.%): сополимер винилхлорида с винилиденхлоридом или винилацетатом 10-29, сополимер амида метакриловой кислоты с бутиловым эфиром метакриловой кислоты 2-20, пигмент 1-27, наполнитель 0,5-5, органический растворитель (смесь бутилацетата, ацетоуксусного эфира и целлозольва или 6утил(ди)гликоля при весовом соотношении 2,5-85:2,5-85:10 - 83,7 до 100 [4]. Эта пигментная композиция, как и предлагаемая, рекомендуется для печати по бумаге и пленке. Однако состав имеет неудовлетворительные реологические свойства, содержание органического растворителя в пределах 86,5-19% (вес.) ведет к нестабильности в процессе хранения с ярко выраженной способностью к структурообразованию и флокуляции, а также низкую укрывистость и водостойкость покрытий. Общие ингредиенты с предлагаемым составом: связующее, пигмент, растворитель и вода. Задача изобретения - улучшение качественных показателей состава краски для обоев и маркировки, а именно: повышение укрывистости и водостойкости покрытий, текучести и стойкости краски к флокуляции, что позволит делать оттиски на картоне устойчивыми к мокрым обработкам, а обоям приобрести эффект "моющихся", а также увеличить срок хранения краски. Поставленная задача решается тем, что краска для обоев и маркировки картона, включающая связующие, пигмент, растворитель и воду, в качестве связующего содержит поливинилформаль или поливинибутираль, или поливинилацетатную эмульсию, или поливиниловый спирт, или карбамидоформальдегидную смолу; в качестве растворителя - этиловый, или (изо)-амиловый, (изо-) пропиловый, (изо-) бутиловый спирт или их смесь в различном соотношении, или сивушные масла с добавлением многоатомного спирта из группы этиленгликоль или диэтиленгликоль или глицерин, или их смесь в различном соотношении и дополнительно моноалкиловые эфиры полиэтиленгликоля на основе первичных жирных спиртов и воду при следующем соотношении компонентов, вес %: пигмент 1,0-15,0 связующее 2,0-10,0 растворитель 10,0-71,0 моноалкиловые эфиры полиэтиленгликоля на основе первичных жирных спиртов 0,6-1,3 вода до 100 В качестве смеси спиртов может использоваться и готовая смесь спиртов - продукт разгонки сивушных масел (СТП 6-05800159-276-95), имеющая следующее весовое соотношение спиртов: этилового 4-6, (изо-) амилового 12-14, (изо-)пропилового 20-22, (изо-)бутилового 46-48, воды 18-10. В предлагаемом составе краски связующее - поливинил(формаль)6утираль или поливинилацетатная эмульсия, или поливиниловый спирт, или карбамидоформальдегидная смола выполняет одновременно и роль пленкообразующего компонента, что делает нанесенный на бумагу или картон рисунок несмываемым. Дополнительная добавка моноалкиловых эфиров полиэтиленгликоля на основе первичных жирных спиртов (Синтанол ДС -10, препарат ОС - 20) предотвращает флокуляцию пигмента в краске, что удлиняет срок ее хранения. В литературе не обнаружены источники, указывающие на совместное использование в составах поливинил(формаль)6утираля, поливинилацетатной эмульсии, поливинилового спирта и препаратов Синтанол ДС -10 и ОС - 20 для достижения поставленной задачи. В качестве пигмента используют органические и неорганические пигменты, например, сажу, пигмент синий ультрамариновый, азопигмент желтый светопрочный, двуокиси железа, цинка и титана. Получение и состав предложенной пигментной композиции иллюстрированы примерами опытов, представленных в таблице І. В таблице 2 представлены физико-химические и потребительские характеристики полученных составов. Пример I. В аппарат с фрезерной мешалкой объемом 100л загружают 29л воды, в которой растворено 1,0кг моноалкилового эфира полиэтиленгликоля на основе жирных первичных спиртов (Синтанол ДС-10), 3,8кг этиленгликоля, после чего медленно порциями добавляют 9кг минерального нерастворимого в воде пигмента черного (сажи). В полученную пасту при перемешивании добавляют смесь, состоящую из 2,0кг поливинилацетатной эмульсии и 55,2кг водного раствора этилового спирта (8,7кг этилового спирта и 45,5кг воды). Массу тщательно перемешивают и через сито сливают в тару. Получают 100кг краски, пригодной для печатания обоев и маркировки картона следующего состава, (вес.%): Пигмент (сажа) 9,0 Поливинилацетатная эмульсия 2,0 Растворитель: 12,5 -этиленгликоль-3,8 -этиловый спирт-8,7 Синтанол ДС-1 1, Вода 75, Полученная краска текучая, имеет высокий коэффициент водостойкости, высокую укрывистость, устойчива к флокуляции в течение 1 года. Печать по бумаге и картону однотонная, насыщенная по концентрации, высыхает на воздухе в течение 3 минут без специального обогрева. Примеры 2-15. Аналогично примеру 1 получают краски, составы которых представлены в табл. I. Качественные показатели красок приведены в таблице 2. Уменьшение содержания предлагаемых связующих компонентов приводит к флокуляции краски, а также к снижению укрывистости и увеличению времени высыхания (пример 5). Значительное увеличение содержания связующего компонента в композиции снижает текучесть краски и коэффициент водостойкости покрытия (пример 7). В красках, содержащих в качестве основного растворителя спирты, уменьшение количества многоатомного спирта приводит к увеличению времени высыхания покрытия, снижению текучести красок (пример 6). Увеличение содержания растворителя в красках ведет к ухудшению агрегативного состояния: наблюдается расслоение красок, уплотняется осадок, вследствие флокуляции снижается текучесть краски (пример 14). Уменьшение содержания моноалкиловых эфиров полиэтилснгликоля на основе жирных первичных спиртов не позволяет вести процесс измельчения частиц пигмента до необходимой дисперсности, а также приводит к росту флокуляции в процессе хранения красок (пример б). Увеличение содержания добавки (Синтанола, препарата ОС-20) (пример 9) приводит к вспениванию краски во время ее применения, что сказывается на отсутствии текучести и агрегации частиц, а также водостойкости краски. Примечание к таблице 1: *Смесь спиртов №1 (СТП 6-05-800159-276-95) -смесь спиртов следующего состава, (весовое соотношение): этиловый спирт 4, (н)пропиловый спирт 20, (изо)бутиловый спирт 46, (изо)амиловый спирт 12, вода 18. **Смесь спиртов №2 (СТП 6-05-800159-276-95) - смесь спиртов следующего состава, (весовое соотношение): этиловый спирт 6, (н)пропиловый спирт 22, (изо)бутиловый спирт 48, вода 10. ***Синтанол ДС-10 -моноалкиловые эфиры полиэтиленгликоля на основе жирных первичных спиртов CnH2n+1O(C2H4O)m H, где n=10-18, m= 8-10. ****Препарат ОС-20 - моноалкиловые эфиры полиэтиленгликоля на основе жирных первичных спиртов CnH2n+1O(C2H4O)m H, где n =14-18, т=20. Предлагаемый состав краски для обоев и маркировки картона отличается от известных использованием в качестве растворителя алифатических спиртов формул С 2НбО, C3H8O, C4H10O, С5Н12О; многоатомных спиртов формул С2НбО2 и СзН8Оз, их смесей, сивушных масел и добавки моноалкиловых эфиров полиэтиленгликоля на основе жирных первичных спиртов или их смесей при определенном соотношении компонентов композиции. Полученная краска устойчива при хранении, не расслаивается, имеет высокую текучесть и водостойкость, нанесенный отпечаток быстро высыхает, обладает высокой укрывистостью -11,4 -11,6г/м2 (низкий расход краски для получения качественного оттиска). Использование такой краски для получения обоев и маркировки картона позволяет получать оттиски, устойчивые к мокрым обработкам, и изготавливать "моющиеся обои". Источники информации. 1.А.С.СССР№ 392081,кл.С09011/10, 1973г. 2.Р.А.Рабинович, З.Я. Хавин, Краткий химический справочник, «Химия», 1978г. 3.А.С.СССР №709655, кл. C09D11/10, 1980г. 4.А.С.СССР № 707948, кл. C09D11/10,1980г
