Струминний пристрій керування

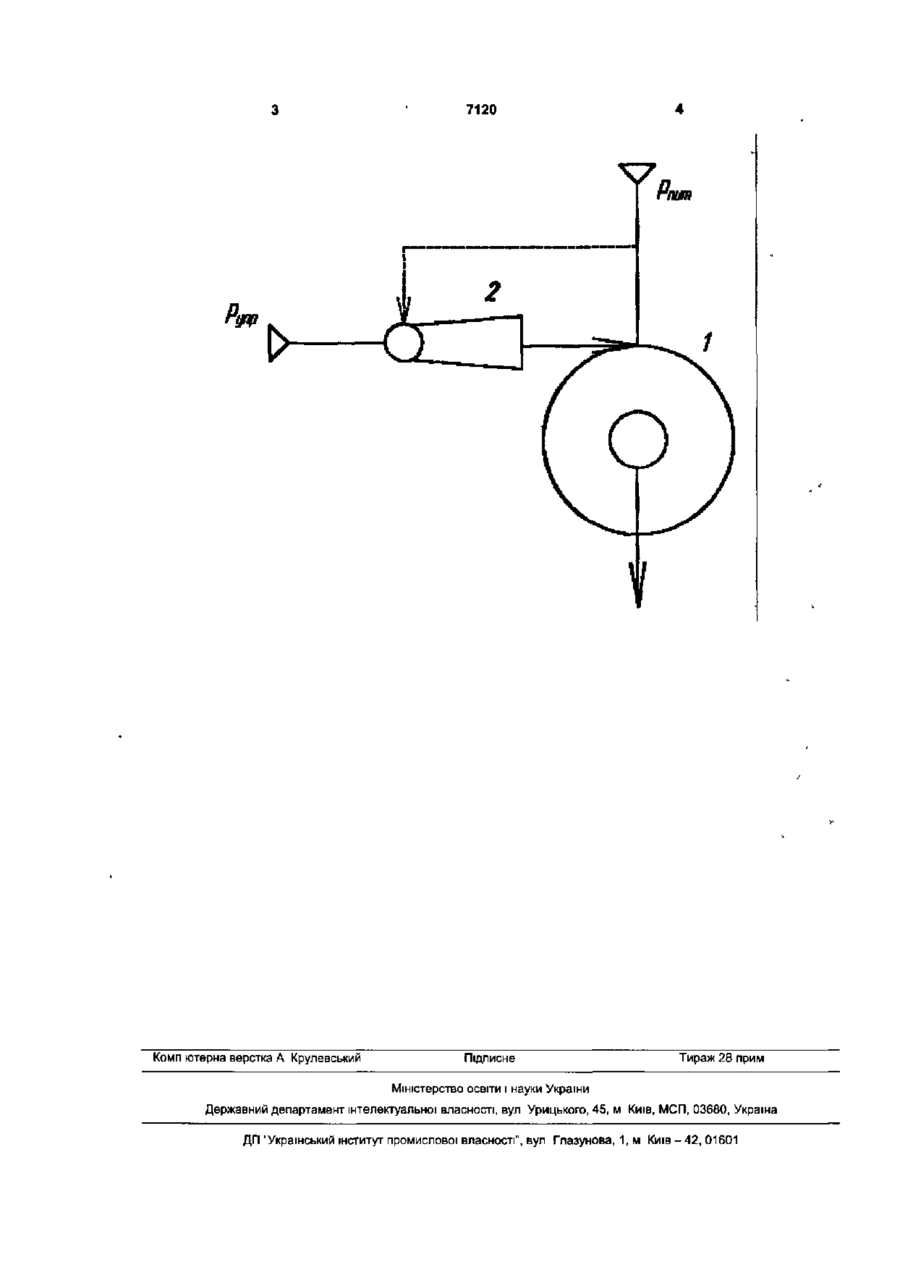

Струминний пристрій керування, що містить вихровий клапан з ежектором, встановленим у каналі керування вихрового клапана, який відрізняється тим, що ежектор виконано надзвуковим. Корисна модель відноситься до галузі автоматичного керування, а саме, до струминних пристроїв керування потоками газів або рідин і може бути використана в промисловому машинобудуванні. Відомо вихровий клапан, що відноситься до елементів струминної техніки, здатним модулювати витрати рідкого середовища, що протікає через нього Недоліком відомого клапана є необхідність у витратах потужності на його керування, обумовленої добутком тиску на витрату керування. Відомо струминний пристрій керування, обраний нами за прототип, що містить вихровий клапан з дозвуковим ежектором, установленим у каналі керування клапана, що дозволяє зменшити витрату й потужність керуючого потоку, необхідного для запирання клапана Недоліком відомого пристрою є наявність у конструкції дозвукового ежектора, при використанні якого на сверхкритичному перепаді тисків у живильному соплі не дозволяє реалізувати додаткові можливості для зниження потужності потоку запирання. В основу корисної моделі поставлено задачу удосконалення струминного пристрою керування шляхом того, що ежектор виконано надзвуковим, що приведе до зменшення потужності потоку керування, затрачуваного на часткове або повне запирання основного потоку через клапан. Поставлена задача вирішується тим, що в струминному пристрої керування, який містить вихровий клапан та ежектор у каналі керування вихрового клапана, відповідно до передбачуваної корисної моделі, ежектор виконаний надзвуковим, що дозволяє на сверхкритичних перепадах тиску на живильному соплі ежектора зменшити витрату і потужність керуючого газу, необхідного для запирання клапана. Технічна сутність і принцип дії запропонованого струминного пристрою керування пояснюється кресленнями, де зображений струминний пристрій керування що містить вихровий клапан 1 з ежектором 2, який встановлено у каналі керування вихрового клапана 1, Пристрій працює наступним чином. При сверхкритичному перепаді тисків на живильному соплі ежектора 2, газ на виході із сопла має надзвукову швидкість, а отже й більшу кількість руху, чим у дозвукового ежектора при тій же масовій витраті, що при рівних коефіцієнтах ежекції дозвукового й надзвукового ежекторів, дозволяє замикати вихровий клапан 1 меншими значеннями витрати і потужності керуючого потоку Використання запропонованого пристрою забезпечує в порівнянні з відомими наступну перевагу - для керування вихровим клапаном необхідно менша кількість газу і менша потужність. Джерело інформації. 1. А.с. СРСР №1317193, МПК7 F15C 1/14, опубл. в бюл №22, 1987. 2. Федотов В.А., Попов Д.Н. Вихровий підсилювач із ежектором // Праці МВТУ, 1977, - №244. с. 72-78. CM 7120 •ram > Комп ютерна верстка А Крулевський X Q Q Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
