Паркетна планка з деревини

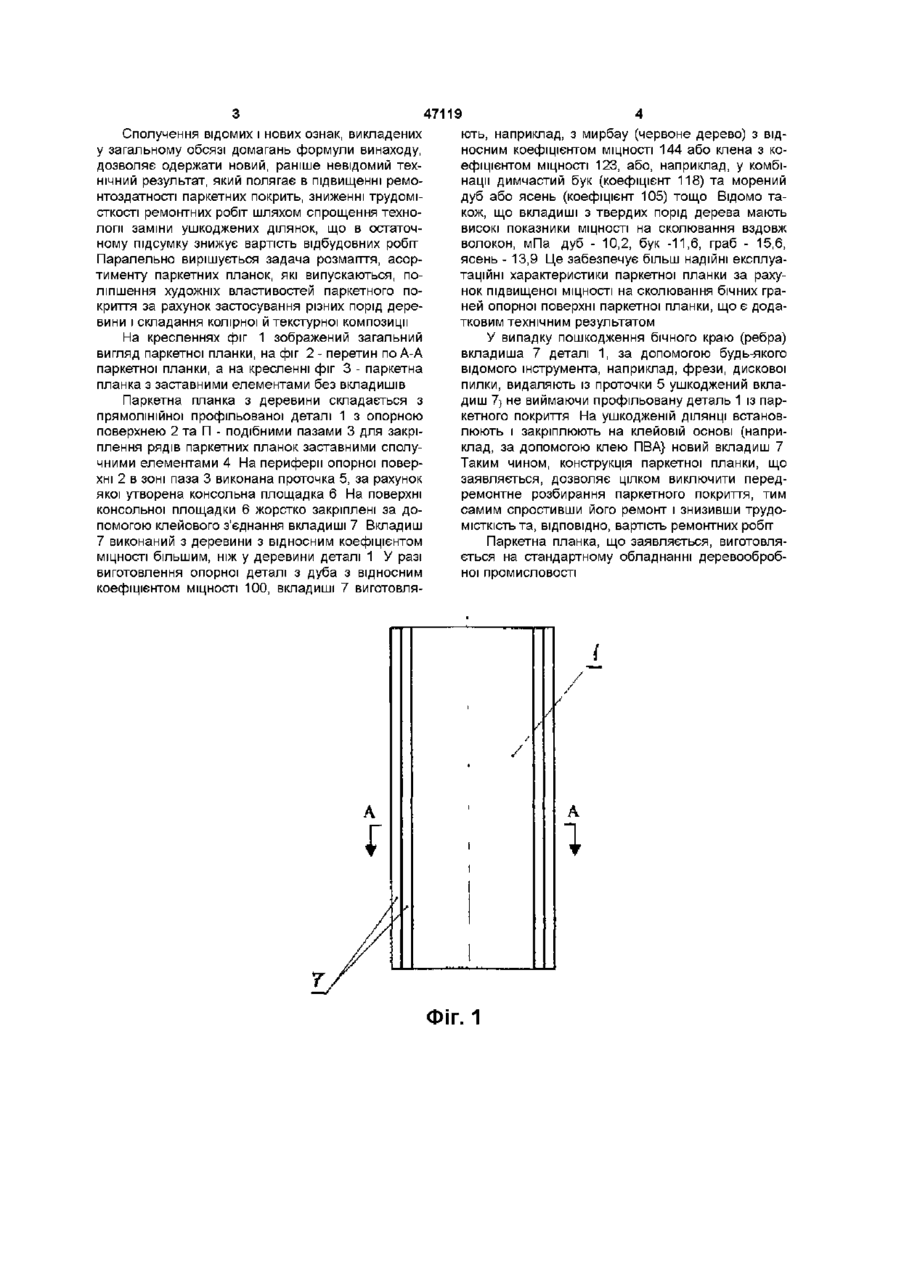

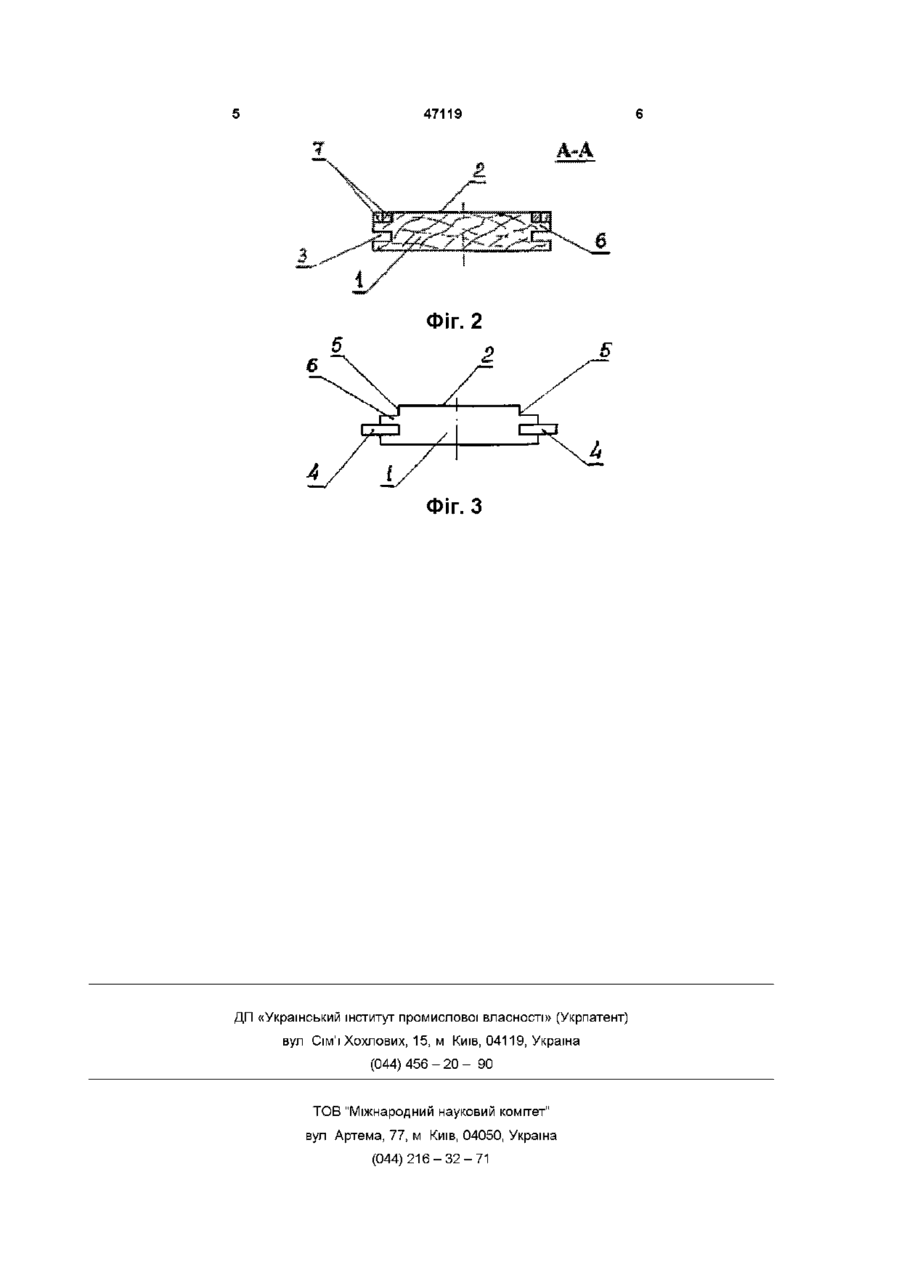

1 Паркетна планка з деревини, що виконана у вигляді прямолінійної профільованої деталі з Винахід відноситься до виготовлення виробів з деревини, зокрема, паркетних планок і може бути використаний для настилу підлог або інших дерев'яних покрить На сучасному етапі все більше значення набуває розробка технології та виробництво оригінальних за дизайном паркетних покрить насамперед із натуральних порід дерева з одночасними високими МІЦНІСНИМИ характеристиками на стирання, удар, ДОВГОВІЧНІСТЬ тощо Як правило, для настилу підлог використовують паркетні планки, що з'єднуються між собою закладними деталями або ж збірні покриття у вигляді плит Недоліком відомих паркетних планок, із яких збирають паркетні плити чи підлоги, є сколення, механічні пошкодження у процесі збирання та експлуатації, а також внаслідок шкідливого впливу змінюваного температурного режиму, вологості зовнішнього середовища, що обумовлює появу щілин поміж стиками Як показує практика, насамперед такі пошкодження з'являються саме на бічних, а не на торцевих ребрах та гранях паркетної планки Ремонт таких паркетних підлог є складним, трудомістким, оскільки передбачає заміну окремої паркетної планки чи плити або їх блоків Найбільш близьким аналогом за технічною суттю і результатом, що досягається, є паркетна плита, яка складається з рядів окремих, з'єднаних поміж собою клейовими швами, паркетних планок із деревини, що мають на бічних подовжніх поверхнях П-подібні наскрізні пази для з'єднання з черговими плитами за допомогою закладних деталей опорною поверхнею та з П-подібними пазами на її бічних поверхнях для зачеплення із закладними елементами, яка відрізняється тим, що на периферії опорної поверхні деталі у зоні паза утворені проточка та консольна площадка з жорстко закріпленим на їх поверхнях щонайменше одним вкладишем 2 Паркетна планка за п 1, яка відрізняється тим, що вкладиш виконаний із деревини з відносним коефіцієнтом МІЦНОСТІ більшим, ніж у деревини деталі у вигляді з'єднувальних планок (Див патент Російської Федерації № 20449661, кл У 27 М 3/06, 1994р) Недоліком відомого технічного рішення, вибраного за прототип, є низький рівень ремонтоздатності, що визначається складністю розбирання і наступної збирання пошкодженої ділянки паркетного покриття, високою трудомісткістю заміни паркетних планок, які прийшли в непридатність, та в цілому передбачає значну вартість відбудовних робіт Задачею пропонованого винаходу є підвищення ремонтоздатності паркетного покриття, який утворений набором паркетних планок з деревини, шляхом спрощення й зниження трудомісткості відбудовних робіт за рахунок розробки конструкції паркетної планки з можливістю реставрації и бічних граней без порушення зовнішнього вигляду покриття Поставлена задача досягається тим, що у паркетній планці з деревини, виконаної у вигляді прямолінійної профільованої деталі з опорною поверхнею та П-подібними пазами на и бічних поверхнях для зачеплення із заставними елементами, ВІДПОВІДНО до винаходу, на периферії опорної поверхні деталі у зоні паза утворені проточка та консольна площадка з жорстко закріпленим на їх поверхнях щонайменше одним вкладишем Крім того, для підвищення ДОВГОВІЧНОСТІ й СТІЙКОСТІ ро бочих бічних граней планки, вкладиш виконаний з деревини з відносним коефіцієнтом МІЦНОСТІ більшим, ніж у деревини опорної деталі о> 47119 Сполучення відомих і нових ознак, викладених у загальному обсязі домагань формули винаходу, дозволяє одержати новий, раніше невідомий технічний результат, який полягає в підвищенні ремонтоздатності паркетних покрить, зниженні трудомісткості ремонтних робіт шляхом спрощення технологи заміни ушкоджених ділянок, що в остаточному підсумку знижує вартість відбудовних робіт Паралельно вирішується задача розмаїття, асортименту паркетних планок, які випускаються, поліпшення художніх властивостей паркетного покриття за рахунок застосування різних порід деревини і складання колірної й текстурної композиції ють, наприклад, з мирбау (червоне дерево) з відносним коефіцієнтом МІЦНОСТІ 144 або клена з коефіцієнтом МІЦНОСТІ 123, або, наприклад, у комбінації димчастий бук (коефіцієнт 118) та морений дуб або ясень (коефіцієнт 105) тощо Відомо також, що вкладиші з твердих порід дерева мають високі показники МІЦНОСТІ на сколювання вздовж волокон, мПа дуб - 10,2, бук -11,6, граб - 15,6, ясень - 13,9 Це забезпечує більш надійні експлуатаційні характеристики паркетної планки за рахунок підвищеної МІЦНОСТІ на сколювання бічних граней опорної поверхні паркетної планки, що є додатковим технічним результатом На кресленнях фіг 1 зображений загальний вигляд паркетної планки, на фіг 2 - перетин по А-А паркетної планки, а на кресленні фіг 3 - паркетна планка з заставними елементами без вкладишів Паркетна планка з деревини складається з прямолінійної профільованої деталі 1 з опорною поверхнею 2 та П - подібними пазами 3 для закріплення рядів паркетних планок заставними сполучними елементами 4 На периферії опорної поверхні 2 в зоні паза 3 виконана проточка 5, за рахунок якої утворена консольна площадка 6 На поверхні консольної площадки 6 жорстко закріплені за допомогою клейового з'єднання вкладиші 7 Вкладиш 7 виконаний з деревини з відносним коефіцієнтом МІЦНОСТІ більшим, ніж у деревини деталі 1 У разі виготовлення опорної деталі з дуба з відносним коефіцієнтом МІЦНОСТІ 100, вкладиші 7 виготовля У випадку пошкодження бічного краю (ребра) вкладиша 7 деталі 1, за допомогою будь-якого відомого інструмента, наприклад, фрези, дискової пилки, видаляють із проточки 5 ушкоджений вкладиш 7} не виймаючи профільовану деталь 1 із паркетного покриття На ушкодженій ДІЛЯНЦІ встановлюють і закріплюють на клейовій основі (наприклад, за допомогою клею ПВА} новий вкладиш 7 Таким чином, конструкція паркетної планки, що заявляється, дозволяє цілком виключити передремонтне розбирання паркетного покриття, тим самим спростивши його ремонт і знизивши трудомісткість та, ВІДПОВІДНО, вартість ремонтних робіт Паркетна планка, що заявляється, виготовляється на стандартному обладнанні деревообробної промисловості А і ФІГ. 1 47119 Фіг. 2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
