Пристрій для затиску пруткового матеріалу

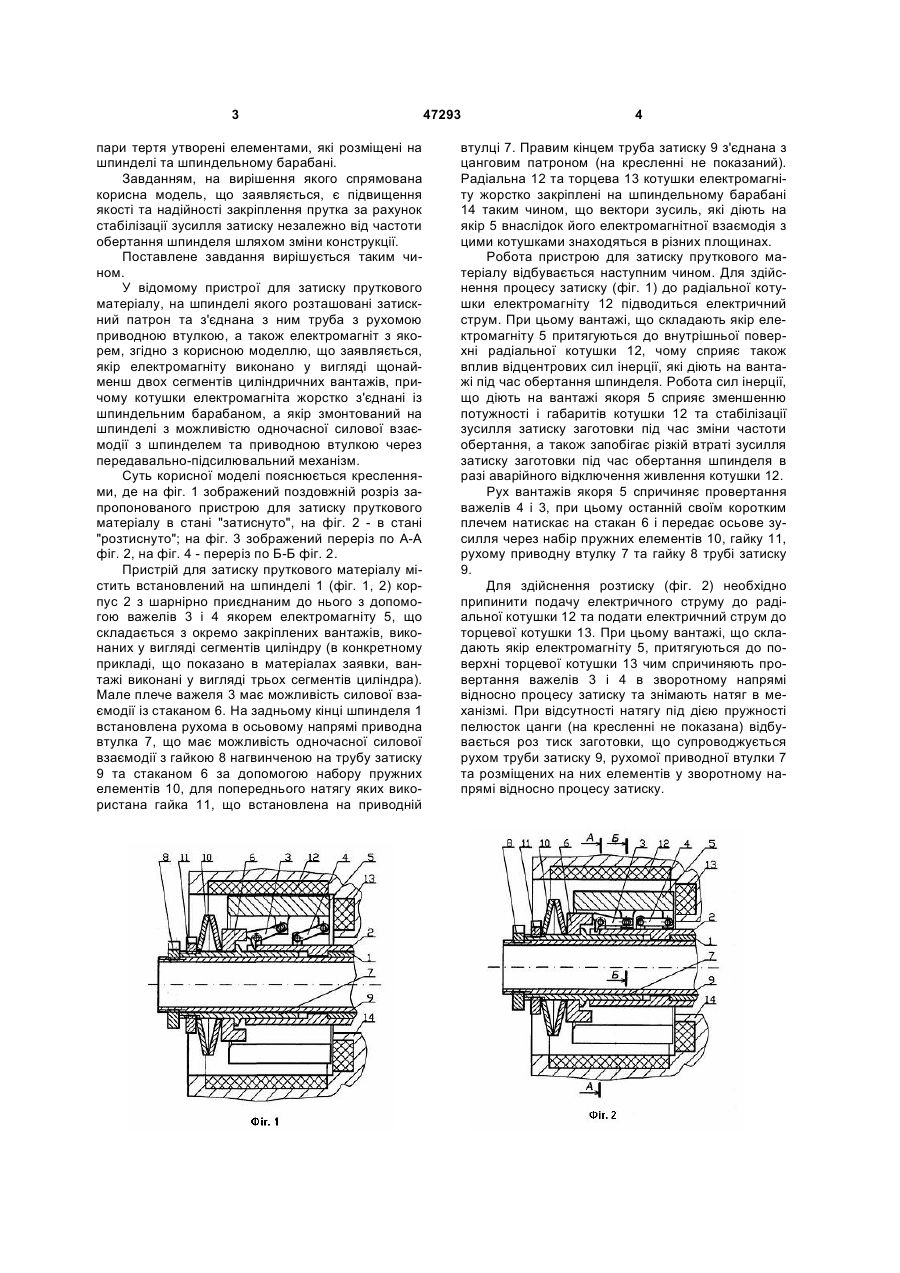

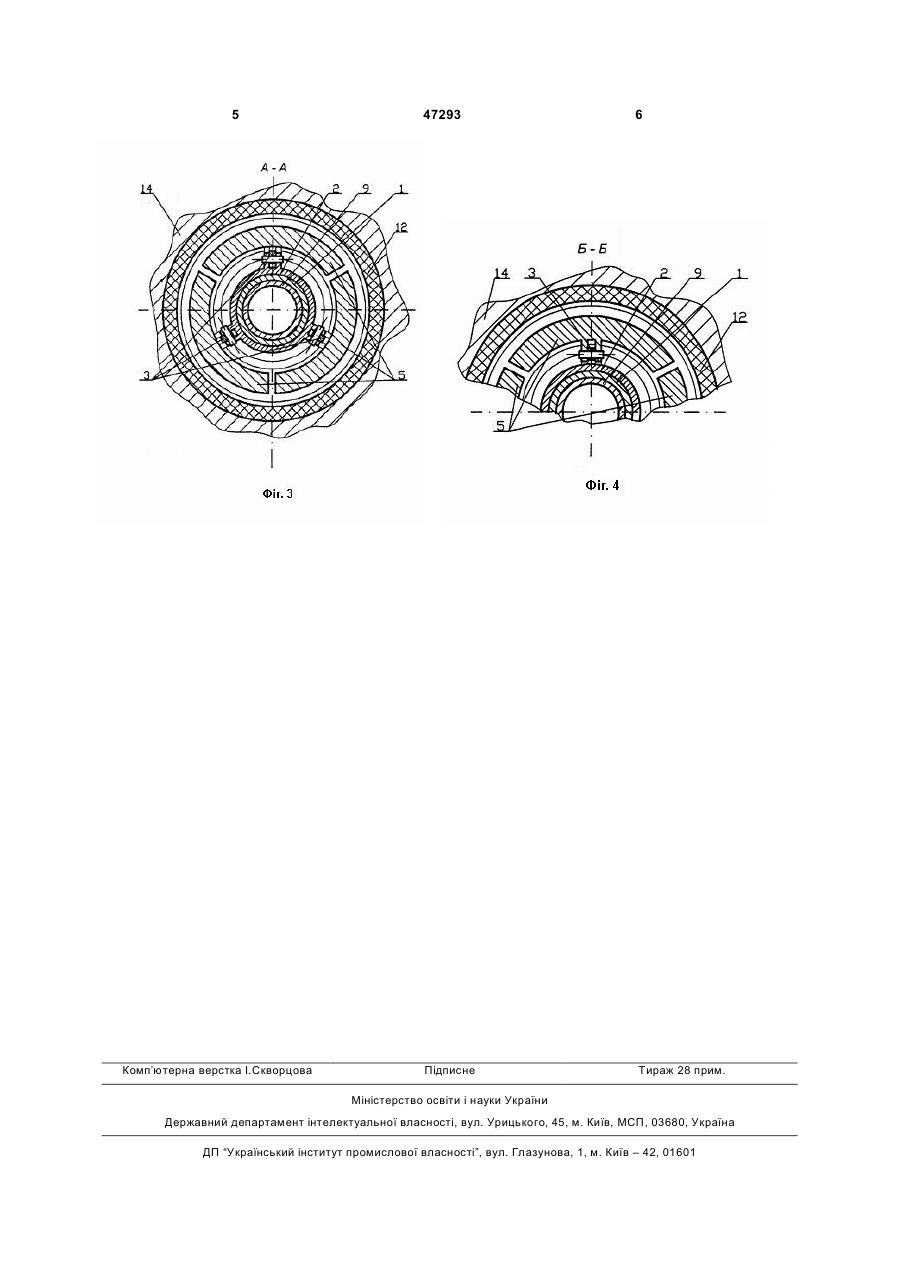

Пристрій для затиску пруткового матеріалу, в шпинделі якого розташовані цанга та з'єднана з 3 пари тертя утворені елементами, які розміщені на шпинделі та шпиндельному барабані. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є підвищення якості та надійності закріплення прутка за рахунок стабілізації зусилля затиску незалежно від частоти обертання шпинделя шляхом зміни конструкції. Поставлене завдання вирішується таким чином. У відомому пристрої для затиску пруткового матеріалу, на шпинделі якого розташовані затискний патрон та з'єднана з ним труба з рухомою приводною втулкою, а також електромагніт з якорем, згідно з корисною моделлю, що заявляється, якір електромагніту виконано у вигляді щонайменш двох сегментів циліндричних вантажів, причому котушки електромагніта жорстко з'єднані із шпиндельним барабаном, а якір змонтований на шпинделі з можливістю одночасної силової взаємодії з шпинделем та приводною втулкою через передавально-підсилювальний механізм. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений поздовжній розріз запропонованого пристрою для затиску пруткового матеріалу в стані "затиснуто", на фіг. 2 - в стані "розтиснуто"; на фіг. 3 зображений переріз по А-А фіг. 2, на фіг. 4 - переріз по Б-Б фіг. 2. Пристрій для затиску пруткового матеріалу містить встановлений на шпинделі 1 (фіг. 1, 2) корпус 2 з шарнірно приєднаним до нього з допомогою важелів 3 і 4 якорем електромагніту 5, що складається з окремо закріплених вантажів, виконаних у вигляді сегментів циліндру (в конкретному прикладі, що показано в матеріалах заявки, вантажі виконані у вигляді трьох сегментів циліндра). Мале плече важеля 3 має можливість силової взаємодії із стаканом 6. На задньому кінці шпинделя 1 встановлена рухома в осьовому напрямі приводна втулка 7, що має можливість одночасної силової взаємодії з гайкою 8 нагвинченою на трубу затиску 9 та стаканом 6 за допомогою набору пружних елементів 10, для попереднього натягу яких використана гайка 11, що встановлена на приводній 47293 4 втулці 7. Правим кінцем труба затиску 9 з'єднана з цанговим патроном (на кресленні не показаний). Радіальна 12 та торцева 13 котушки електромагніту жорстко закріплені на шпиндельному барабані 14 таким чином, що вектори зусиль, які діють на якір 5 внаслідок його електромагнітної взаємодія з цими котушками знаходяться в різних площинах. Робота пристрою для затиску пруткового матеріалу відбувається наступним чином. Для здійснення процесу затиску (фіг. 1) до радіальної котушки електромагніту 12 підводиться електричний струм. При цьому вантажі, що складають якір електромагніту 5 притягуються до внутрішньої поверхні радіальної котушки 12, чому сприяє також вплив відцентрових сил інерції, які діють на вантажі під час обертання шпинделя. Робота сил інерції, що діють на вантажі якоря 5 сприяє зменшенню потужності і габаритів котушки 12 та стабілізації зусилля затиску заготовки під час зміни частоти обертання, а також запобігає різкій втраті зусилля затиску заготовки під час обертання шпинделя в разі аварійного відключення живлення котушки 12. Рух вантажів якоря 5 спричиняє провертання важелів 4 і 3, при цьому останній своїм коротким плечем натискає на стакан 6 і передає осьове зусилля через набір пружних елементів 10, гайку 11, рухому приводну втулку 7 та гайку 8 трубі затиску 9. Для здійснення розтиску (фіг. 2) необхідно припинити подачу електричного струму до радіальної котушки 12 та подати електричний струм до торцевої котушки 13. При цьому вантажі, що складають якір електромагніту 5, притягуються до поверхні торцевої котушки 13 чим спричиняють провертання важелів 3 і 4 в зворотному напрямі відносно процесу затиску та знімають натяг в механізмі. При відсутності натягу під дією пружності пелюсток цанги (на кресленні не показана) відбувається роз тиск заготовки, що супроводжується рухом труби затиску 9, рухомої приводної втулки 7 та розміщених на них елементів у зворотному напрямі відносно процесу затиску. 5 Комп’ютерна верстка І.Скворцова 47293 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
