Механізм затиску пруткового матеріалу

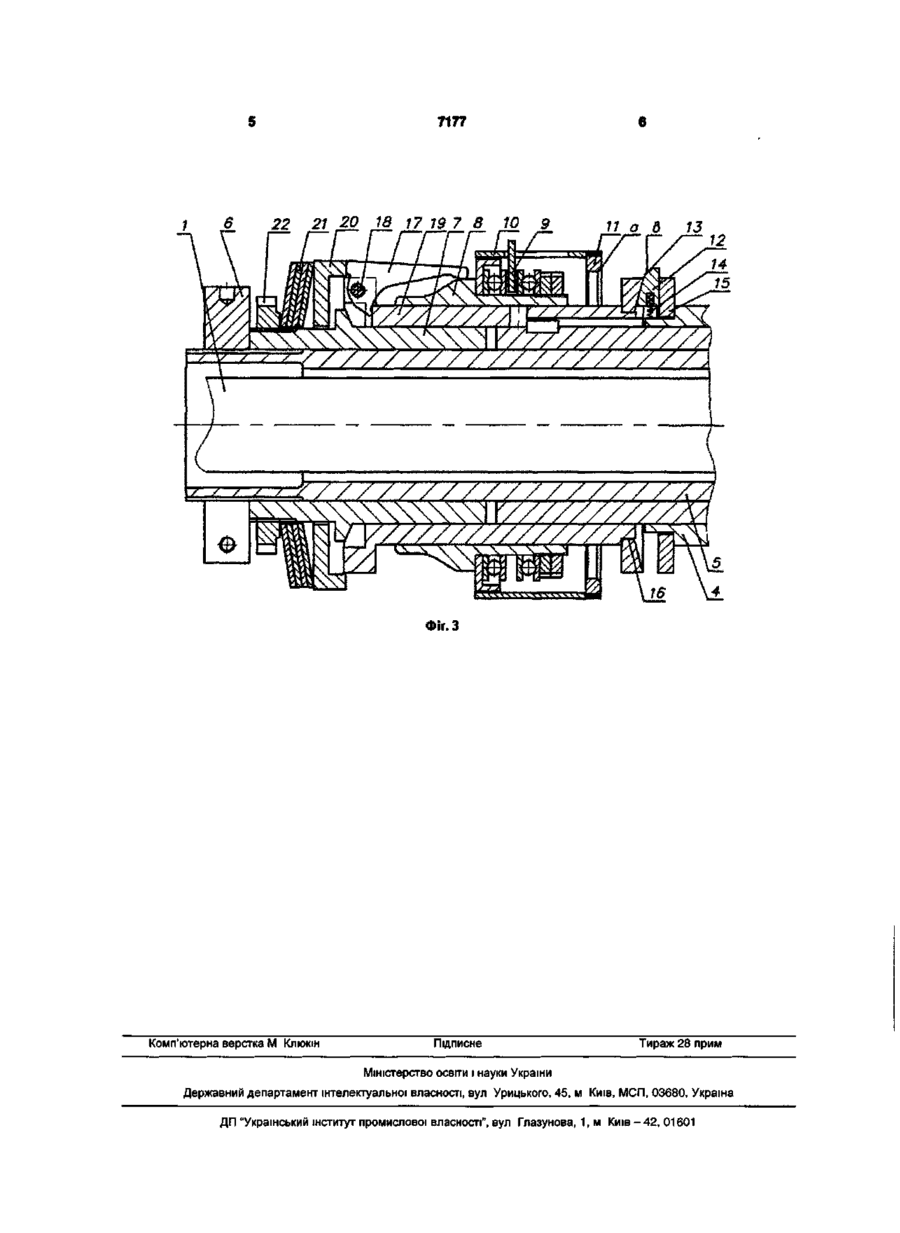

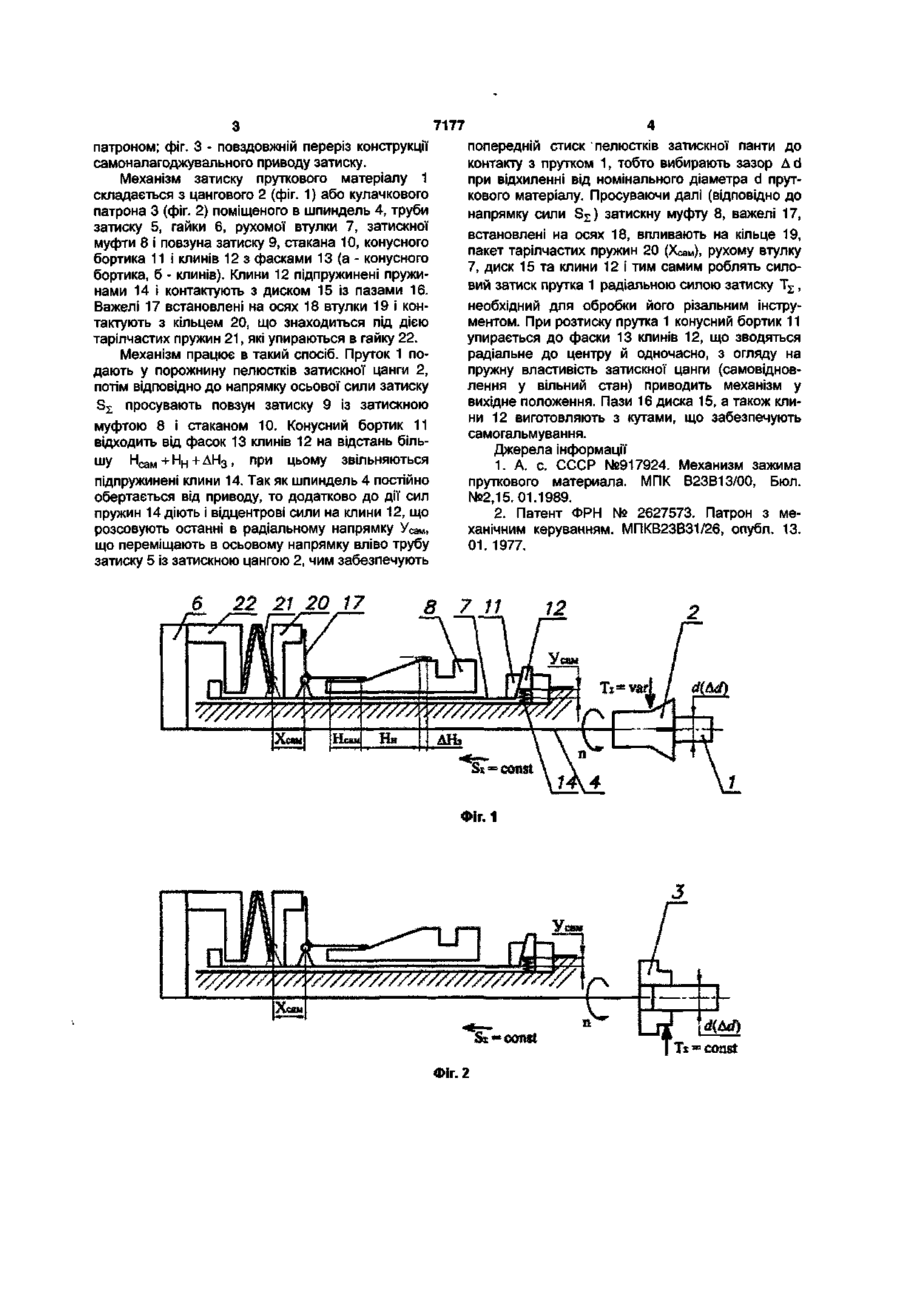

Механізм затиску пруткового матерілу, що містить шпиндель, затискну муфту, важелі, які кінематично зв'язані з рухомою втулкою, диск і гайку, які встановлені на зв'язаній з цангою трубі затиску, підпружинені клини з фасками на кінцях і стакан з конусним бортиком на одному кінці внутрішньої поверхні, а на диску і гайці виконані радіальні похилі пази, в яких встановлені клини, при цьому стакан закріплено на затискній муфті і його конусний бортик призначений для взаємодії з фасками клинів, який відрізняється тим, що підпружинені клини і диск з радіальними похиленими пазами, розташовано між торцем шпинделя і затискною муфтою, причому диск розміщений на втулці з осями під важелі з можливістю осьового переміщення втулки при самонастроюванні, а стакан розташовано в дзеркально-зворотному напрямку по відношенню до осьової сили затиску. Корисна модель відноситься до металообробки і може бути використаний в металорізальних верстатах для закріплення інструментів з циліндричним хвостовиком і штучних заготовок. Відомий привід затиску пруткового матеріалу, що містить затискну муфту, важелі, кінематичне зв'язані з рухомою втулкою, диск і гайку, встановлену на зв'язаній з цангою трубі затиску два кільця, між якими розташовані ексцентрики (див., наприклад патент ФРН № 2627573). Основний недолік цього приводу є складність конструкції. Найбільш близьким аналогом, прийнятним за прототип, обраний механізм затиску пруткового матеріалу [див. а.с. СССР № 917924], що містить повзун подачі, зв'язаний із приводом, трубу подачі, у яку поміщений пруток, подаючий пристрій, затискну цангу, поміщену в шпиндель, повзун затиску, затискну муфту із закріпленим на нім стаканом з конусним бортиком на внутрішній поверхні, клини із пружинами, гайку, зв'язану з трубою затиску, диск, три гвинти, встановлених в отворах гайки і диска і зв'язуючи їх в єдиний блок. Важелі установлені на осях і контактують з кільцем, що знаходиться під впливом тарілчастих пружин, що упираються в гайку, закріплену на рухомій втулці. Диск і гайка виконані з радіальними похилими пазами, в яких встановлені клини. На кінцях клинів виконані фаски. Недоліками прототипу є: - не технологічність і складність конструкції завдяки стакану, який перекриває весь механізм і заважає регулюванню; - нежорстке кріплення стакана з муфтою затиску; - завдяки великих діаметральних і осьових розмірів стакана на нього діють відцентрові сили, які приводять до дисбалансу шпиндельного вузла. В основу корисної моделі поставлена задача вдосконалення механізму затиску пруткового матеріалу за рахунок розташування підпружинених клинів і диску з радіальними похилими пазами між торцем шпинделя і затискною муфтою, що дозволяє забезпечити технічний результат - підвищення надійності закріплення шляхом здійснення вибірки зазору між губками панти і прутковим матеріалом. Крім того це дозволяє виключити наступні чистові операції або істотно скоротити припуск на них. А при коливанні діаметру прутка механізм забезпечує постійний натяг пружної системи й запобігає її від перевантажень і поломок, що істотно підвищує надійність і довговічність усього верстата навіть при обробці некаліброваних заготовок, а також підвищує швидкодію затиску. Креслення, які пояснюють сутність корисної моделі представлені на: фіг. 1 -принципова схема самоналагоджувального приводу затиску з цанговим патроном; фіг. 2 - принципова схема самоналагоджувального приводу затиску з кулачковим О) 7177 патроном; фіг. З - повздовжній переріз конструкції самоналагоджувального приводу затиску. Механізм затиску пруткового матеріалу 1 складається з цангового 2 (фіг. 1) або кулачкового патрона 3 (фіг. 2) поміщеного в шпиндель 4, труби затиску 5, гайки 6, рухомої втулки 7, затискної муфти 8 і повзуна затиску 9, стакана 10, конусного бортика 11 і клинів 12 з фасками 13 (а - конусного бортика, б - клинів). Клини 12 підпружинені пружинами 14 і контактують з диском 15 із пазами 16. Важелі 17 встановлені на осях 18 втулки 19 і контактують з кільцем 20, що знаходиться під дією тарілчастих пружин 21, які упираються в гайку 22. Механізм працює в такий спосіб. Пруток 1 подають у порожнину пелюстків затискної цанги 2, потім відповідно до напрямку осьової сили затиску S s просувають повзун затиску 9 із затискною муфтою 8 і стаканом 10. Конусний бортик 11 відходить від фасок 13 клинів 12 на відстань більШ У Нсам + Нн + АН 3 , П'">И Ц Ь О М У звільняються підпружинені клини 14. Так як шпиндель 4 постійно обертається від приводу, то додатково до дії сил пружин 14 діють і відцентрові сили на клини 12, що РОЗСОВУЮТЬ ОСТаННІ В раДІаЛЬНОМу Напрямку Усам, що переміщають в осьовому напрямку вліво трубу затиску 5 із затискною цангою 2, чим забезпечують 6 попередній стиск пелюстків затискної панти до контакту з прутком 1, тобто вибирають зазор A d при відхиленні від номінального діаметра d пруткового матеріалу. Просуваючи далі (відповідно до напрямку сили S z ) затискну муфту 8, важелі 17, встановлені на осях 18, впливають на кільце 19, пакет тарілчастих пружин 20 (Хсам), рухому втулку 7, диск 15 та клини 12 і тим самим роблять силовий затиск прутка 1 радіальною силою затиску T z , необхідний для обробки його різальним інструментом. При розтиску прутка 1 конусний бортик 11 упирається до фаски 13 клинів 12, що зводяться радіальне до центру й одночасно, з огляду на пружну властивість затискної цанги (самовідновлення у вільний стан) приводить механізм у вихідне положення. Пази 16 диска 15, а також клини 12 виготовляють з кутами, що забезпечують самогальмування. Джерела інформації 1. А. с. СССР №917924. Механизм зажима пруткового материала. МПК В23В13/00, Бюл. №2,15.01.1989. 2. Патент ФРН № 2627573. Патрон з механічним керуванням. МПКВ23В31/26, опубл. 13. 01. 1977. 22 21 20 17 Фіг. 1 '/////////////////////////А/ &t ** const Фіг. 2 7177 / 6 22 21 20 W 17 19 7 8 Ю ZJZZZZZZZZ/ / ^ / >^x / 11 а В 13 /////////////////) z/////ZZ/7///7////A m Фіг.З Комп'ютерна верстка M Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
