Прокладка підрейкова
Номер патенту: 47326
Опубліковано: 25.01.2010
Автори: Дубневич Ярослав Васильович, Дубневич Богдан Васильович, Костюк Михайло Дмитрович
Формула / Реферат
Прокладка підрейкова, що являє собою прямокутний лист певної товщини з пружного полімерного матеріалу, наприклад термопластичного поліуретану з двома паралельними опорними поверхнями, з двох протилежних боків пластина на кінцях містить по два виступи для утримання прокладки від зсуву з-під рейки, на одній опорній поверхні пластини виконані заглибини, яка відрізняється тим, що друга опорна поверхня пластини є гладкою, а заглибини мають форму паралельних суцільних пазів, які в поперечному перерізі мають форму трапеції, дно пазів містить прямокутні ребра.
Текст

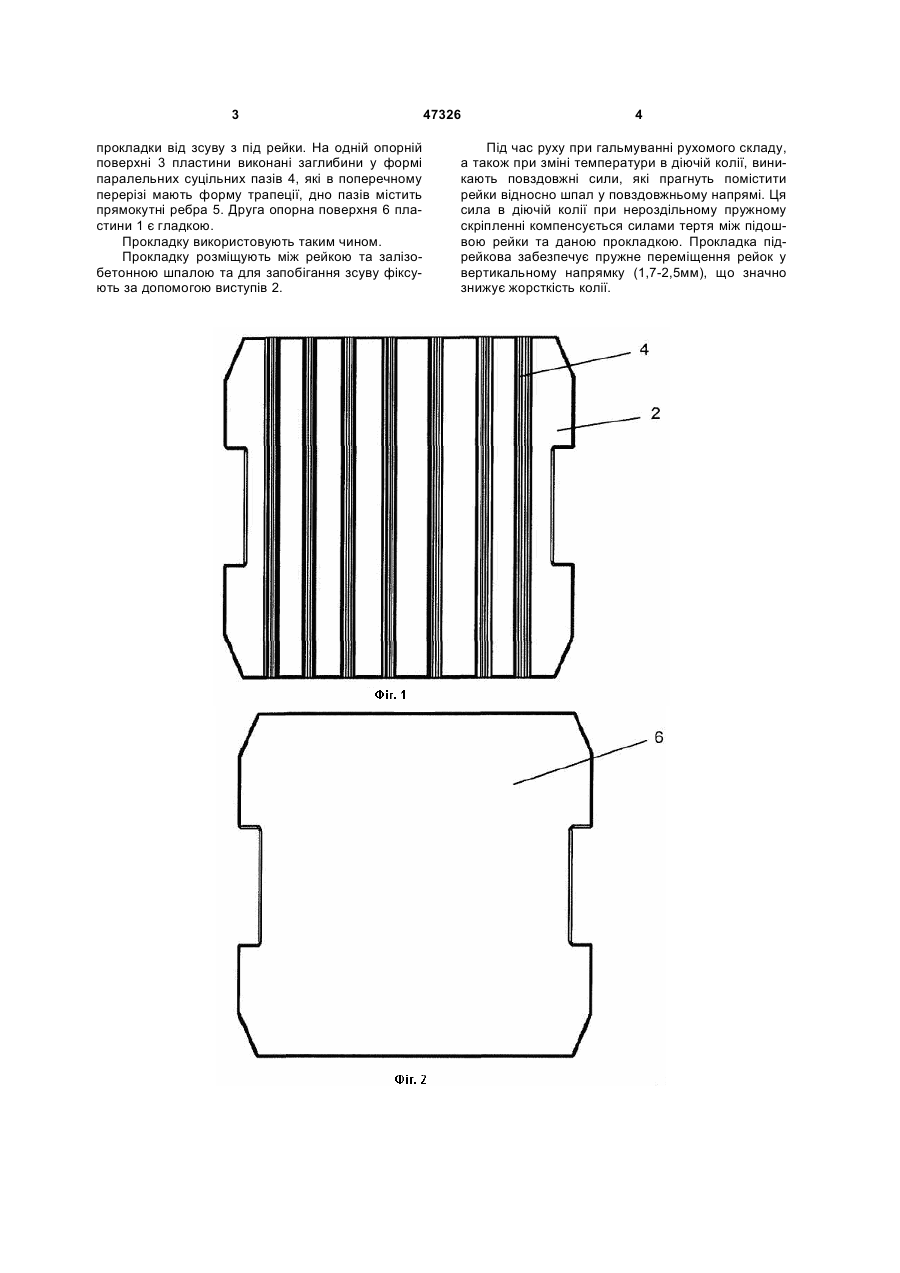

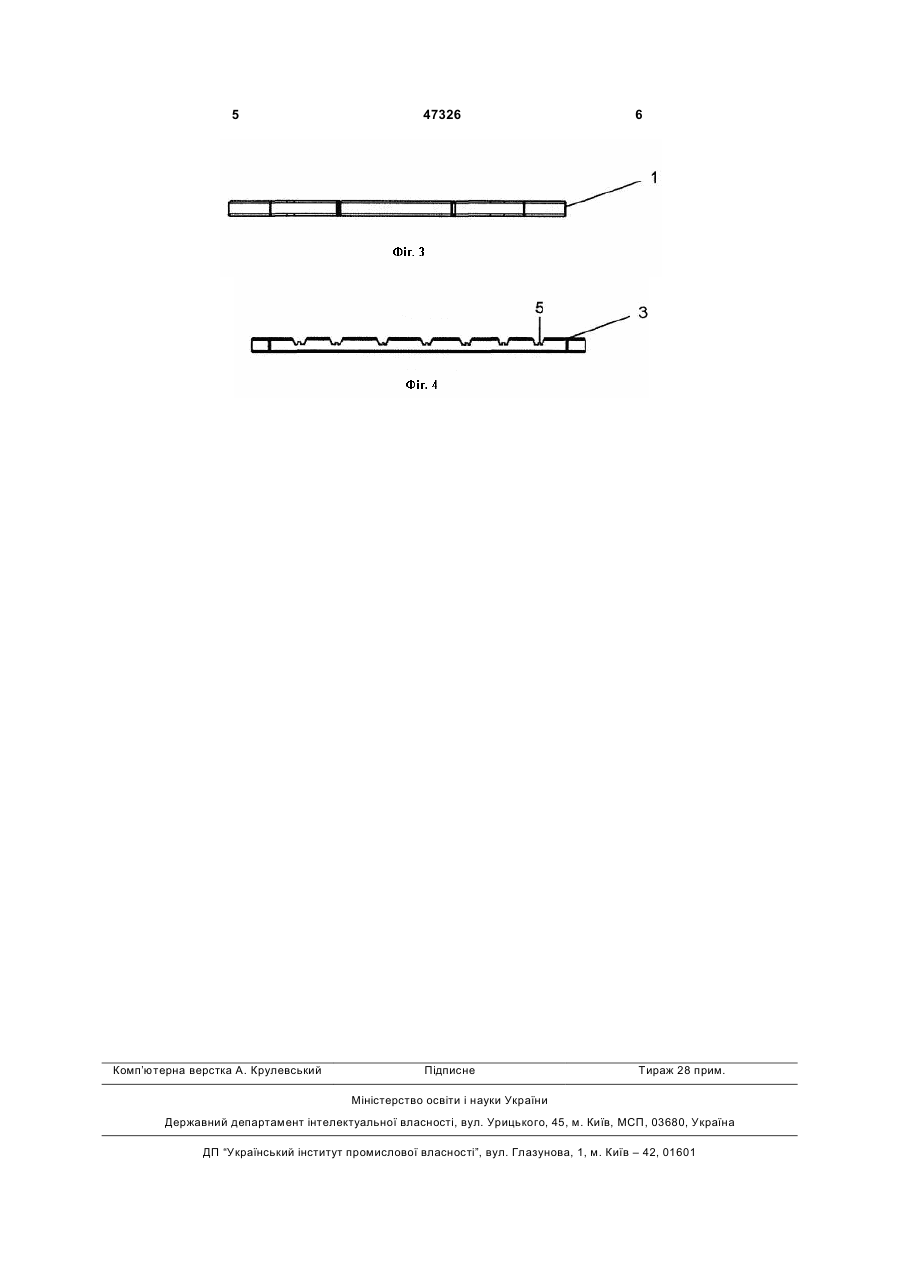

Прокладка підрейкова, що являє собою прямокутний лист певної товщини з пружного поліме 3 прокладки від зсуву з під рейки. На одній опорній поверхні 3 пластини виконані заглибини у формі паралельних суцільних пазів 4, які в поперечному перерізі мають форму трапеції, дно пазів містить прямокутні ребра 5. Друга опорна поверхня 6 пластини 1 є гладкою. Прокладку використовують таким чином. Прокладку розміщують між рейкою та залізобетонною шпалою та для запобігання зсуву фіксують за допомогою виступів 2. 47326 4 Під час руху при гальмуванні рухомого складу, а також при зміні температури в діючій колії, виникають повздовжні сили, які прагнуть помістити рейки відносно шпал у повздовжньому напрямі. Ця сила в діючій колії при нероздільному пружному скріпленні компенсується силами тертя між підошвою рейки та даною прокладкою. Прокладка підрейкова забезпечує пружне переміщення рейок у вертикальному напрямку (1,7-2,5мм), що значно знижує жорсткість колії. 5 Комп’ютерна верстка А. Крулевський 47326 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnder-rail pad
Автори англійськоюDubnevych Yaroslav Vasyliovych, Dubnevych Bohdan Vasyliovych, Kostiuk Mykhailo Dmytrovych
Назва патенту російськоюПрокладка подрельсовая
Автори російськоюДубневич Ярослав Васильевич, Дубневич Богдан Васильевич, Костюк Михаил Дмитриевич
МПК / Мітки
МПК: E01B 9/00
Мітки: підрейкова, прокладка
Код посилання
