Селективна дробарка

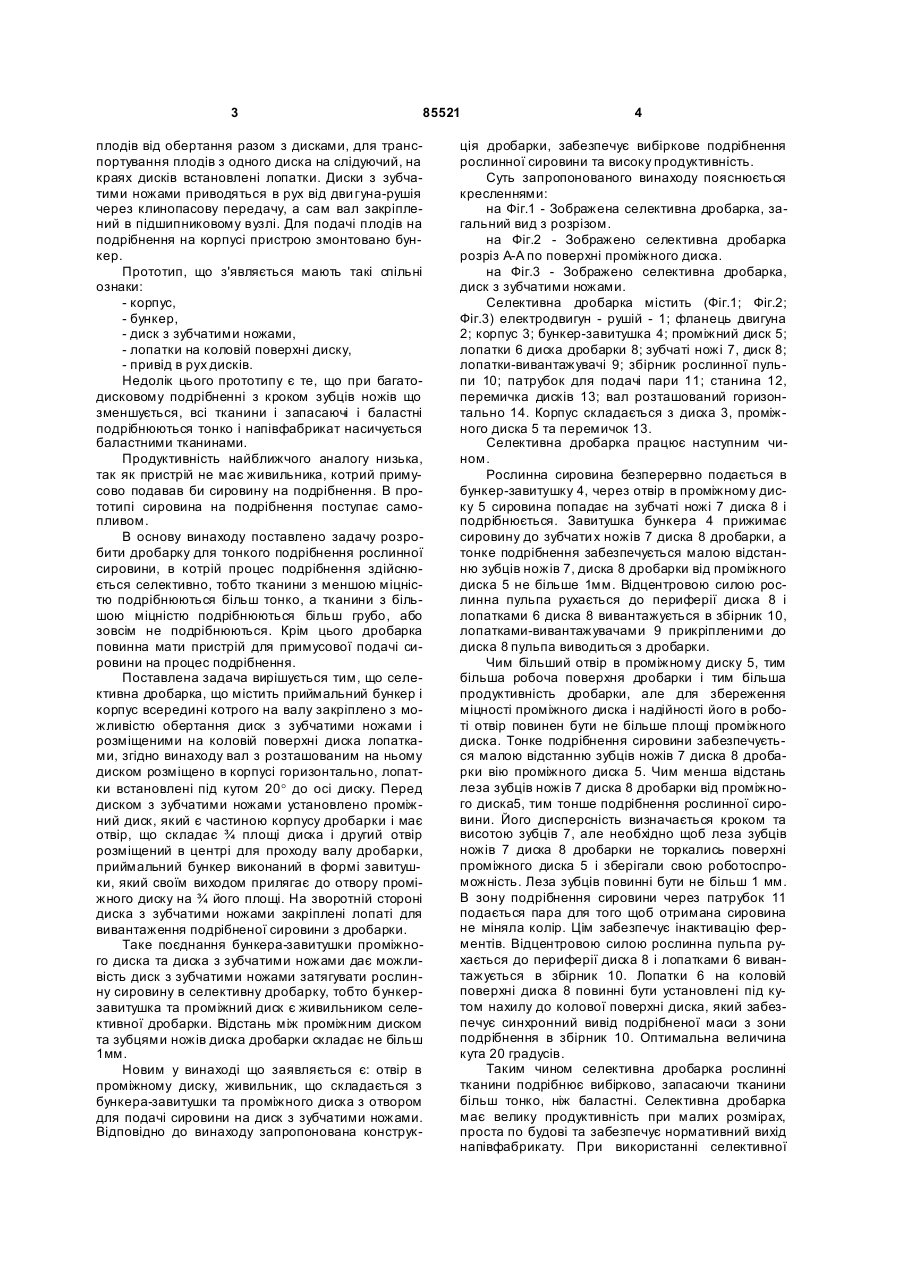

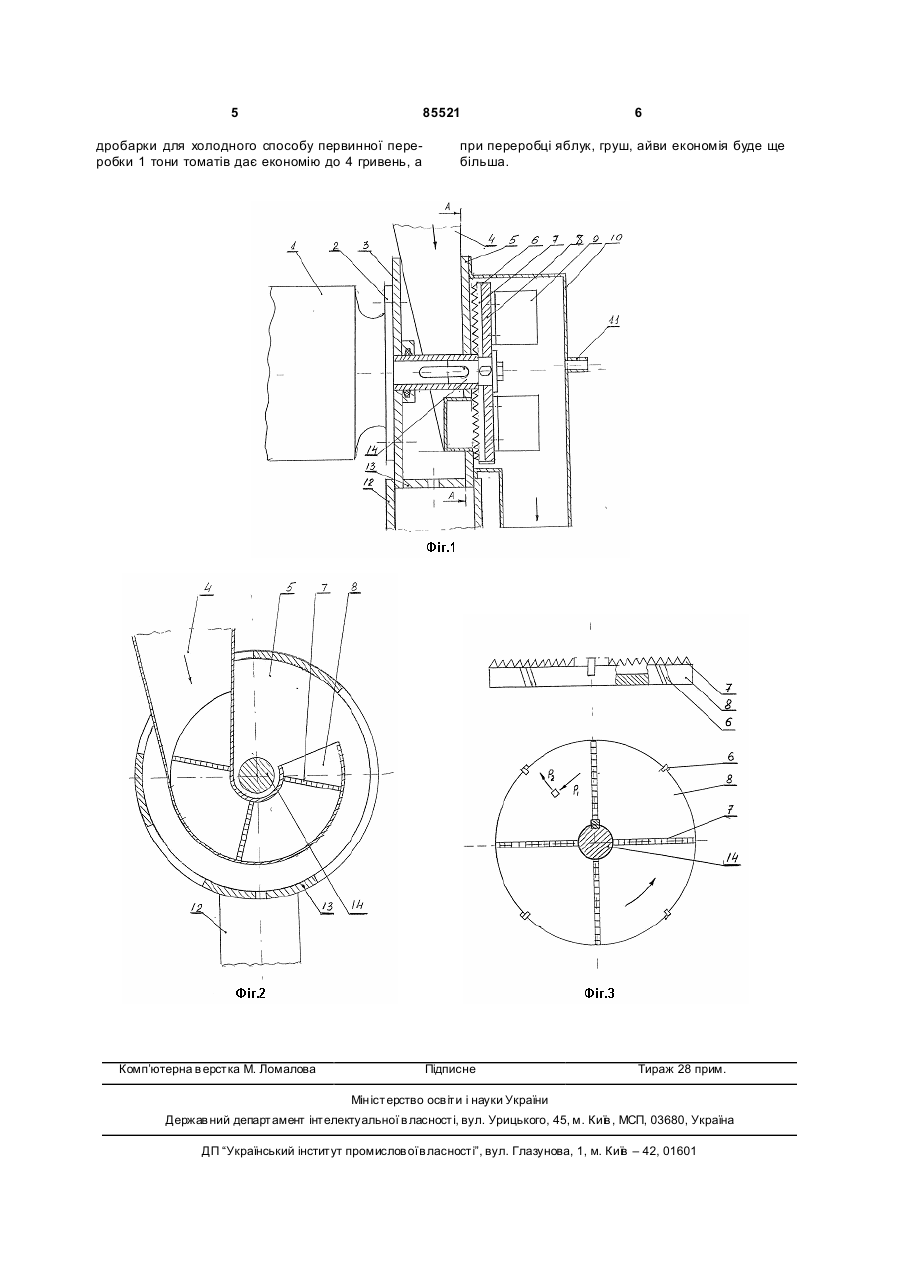

1. Селективна дробарка, що містить приймальний бункер, корпус, всередині якого на валу закріплено з можливістю обертання диск із зубчатими ножами і розміщеними на коловій поверхні диска лопатками, яка відрізняється тим, що вал з розташованим на ньому диском розміщено в кор C2 2 (19) 1 3 85521 плодів від обертання разом з дисками, для транспортування плодів з одного диска на слідуючий, на краях дисків встановлені лопатки. Диски з зубчатими ножами приводяться в рух від дви гуна-рушія через клинопасову передачу, а сам вал закріплений в підшипниковому вузлі. Для подачі плодів на подрібнення на корпусі пристрою змонтовано бункер. Прототип, що з'являється мають такі спільні ознаки: - корпус, - бункер, - диск з зубчатими ножами, - лопатки на коловій поверхні диску, - привід в рух дисків. Недолік цього прототипу є те, що при багатодисковому подрібненні з кроком зубців ножів що зменшується, всі тканини і запасаючі і баластні подрібнюються тонко і напівфабрикат насичується баластними тканинами. Продуктивність найближчого аналогу низька, так як пристрій не має живильника, котрий примусово подавав би сировину на подрібнення. В прототипі сировина на подрібнення поступає самопливом. В основу винаходу поставлено задачу розробити дробарку для тонкого подрібнення рослинної сировини, в котрій процес подрібнення здійснюється селективно, тобто тканини з меншою міцністю подрібнюються більш тонко, а тканини з більшою міцністю подрібнюються більш грубо, або зовсім не подрібнюються. Крім цього дробарка повинна мати пристрій для примусової подачі сировини на процес подрібнення. Поставлена задача вирішується тим, що селективна дробарка, що містить приймальний бункер і корпус всередині котрого на валу закріплено з можливістю обертання диск з зубчатими ножами і розміщеними на коловій поверхні диска лопатками, згідно винаходу вал з розташованим на ньому диском розміщено в корпусі горизонтально, лопатки встановлені під кутом 20° до осі диску. Перед диском з зубчатими ножами установлено проміжний диск, який є частиною корпусу дробарки і має отвір, що складає ¾ площі диска і другий отвір розміщений в центрі для проходу валу дробарки, приймальний бункер виконаний в формі завитушки, який своїм виходом прилягає до отвору проміжного диску на ¾ його площі. На зворотній стороні диска з зубчатими ножами закріплені лопаті для вивантаження подрібненої сировини з дробарки. Таке поєднання бункера-завитушки проміжного диска та диска з зубчатими ножами дає можливість диск з зубчатими ножами затягувати рослинну сировину в селективну дробарку, тобто бункерзавитушка та проміжний диск є живильником селективної дробарки. Відстань між проміжним диском та зубцями ножів диска дробарки складає не більш 1мм. Новим у винаході що заявляється є: отвір в проміжному диску, живильник, що складається з бункера-завитушки та проміжного диска з отвором для подачі сировини на диск з зубчатими ножами. Відповідно до винаходу запропонована конструк 4 ція дробарки, забезпечує вибіркове подрібнення рослинної сировини та високу продуктивність. Суть запропонованого винаходу пояснюється кресленнями: на Фіг.1 - Зображена селективна дробарка, загальний вид з розрізом. на Фіг.2 - Зображено селективна дробарка розріз А-А по поверхні проміжного диска. на Фіг.3 - Зображено селективна дробарка, диск з зубчатими ножами. Селективна дробарка містить (Фіг.1; Фіг.2; Фіг.3) електродвигун - рушій - 1; фланець двигуна 2; корпус 3; бункер-завитушка 4; проміжний диск 5; лопатки 6 диска дробарки 8; зубчаті ножі 7, диск 8; лопатки-вивантажувачі 9; збірник рослинної пульпи 10; патрубок для подачі пари 11; станина 12, перемичка дисків 13; вал розташований горизонтально 14. Корпус складається з диска 3, проміжного диска 5 та перемичок 13. Селективна дробарка працює наступним чином. Рослинна сировина безперервно подається в бункер-завитушку 4, через отвір в проміжному диску 5 сировина попадає на зубчаті ножі 7 диска 8 і подрібнюється. Завитушка бункера 4 прижимає сировину до зубчати х ножів 7 диска 8 дробарки, а тонке подрібнення забезпечується малою відстанню зубців ножів 7, диска 8 дробарки від проміжного диска 5 не більше 1мм. Відцентровою силою рослинна пульпа рухається до периферії диска 8 і лопатками 6 диска 8 вивантажується в збірник 10, лопатками-вивантажувачами 9 прикріпленими до диска 8 пульпа виводиться з дробарки. Чим більший отвір в проміжному диску 5, тим більша робоча поверхня дробарки і тим більша продуктивність дробарки, але для збереження міцності проміжного диска і надійності його в роботі отвір повинен бути не більше площі проміжного диска. Тонке подрібнення сировини забезпечується малою відстанню зубців ножів 7 диска 8 дробарки вію проміжного диска 5. Чим менша відстань леза зубців ножів 7 диска 8 дробарки від проміжного диска5, тим тонше подрібнення рослинної сировини. Його дисперсність визначається кроком та висотою зубців 7, але необхідно щоб леза зубців ножів 7 диска 8 дробарки не торкались поверхні проміжного диска 5 і зберігали свою роботоспроможність. Леза зубців повинні бути не більш 1 мм. В зону подрібнення сировини через патрубок 11 подається пара для того щоб отримана сировина не міняла колір. Цім забезпечує інактивацію ферментів. Відцентровою силою рослинна пульпа рухається до периферії диска 8 і лопатками 6 вивантажується в збірник 10. Лопатки 6 на коловій поверхні диска 8 повинні бути установлені під кутом нахилу до колової поверхні диска, який забезпечує синхронний вивід подрібненої маси з зони подрібнення в збірник 10. Оптимальна величина кута 20 градусів. Таким чином селективна дробарка рослинні тканини подрібнює вибірково, запасаючи тканини більш тонко, ніж баластні. Селективна дробарка має велику продуктивність при малих розмірах, проста по будові та забезпечує нормативний вихід напівфабрикату. При використанні селективної 5 85521 дробарки для холодного способу первинної переробки 1 тони томатів дає економію до 4 гривень, а Комп’ютерна в ерстка М. Ломалова 6 при переробці яблук, груш, айви економія буде ще більша. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
