Магнітна система сепаратора

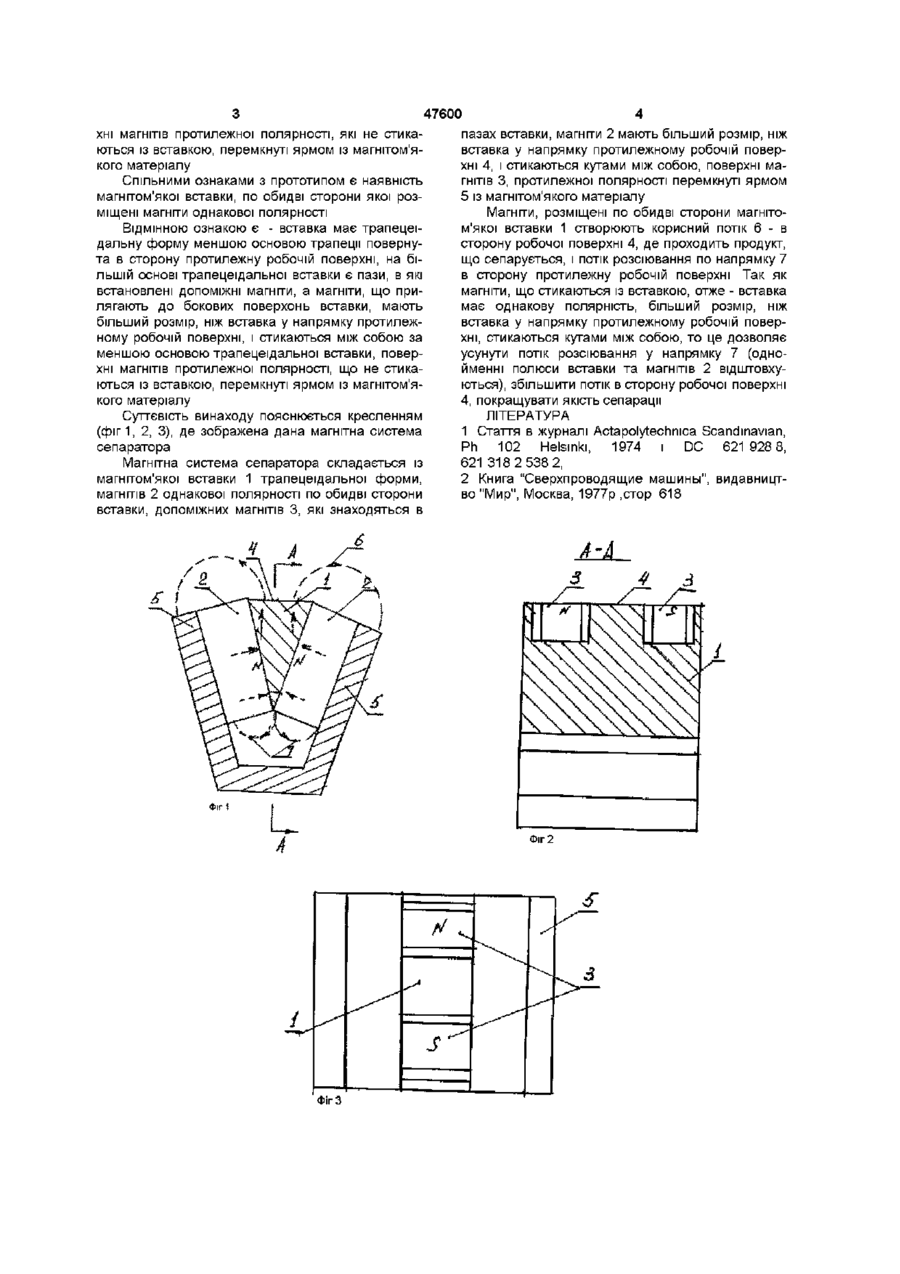

Магнітна система сепаратора, що має магнітом'яку вставку, по обидві сторони якої розміщені магніти однакової полярності біля поверхні вста вок, яка відрізняється тим, що вставка має трапецеїдальну форму, меншою основою трапеції звернена в сторону, протилежну робочій поверхні, на більшій основі трапецеїдальної вставки є пази, в яких стоять ДОПОМІЖНІ магніти, а магніти, що прилягають до бокових поверхонь вставки, мають більший розмір, ніж вставка у напрямку, протилежному робочій поверхні, і стикаються між собою за меншою основою трапецеїдальної вставки, а поверхні магнітів протилежної полярності, які не стикаються із вставкою, перемкнуті ярмом із магнітом'якого матеріалу Винахід відноситься до електротехніки, в даному випадку - до магнітних сепараторів ВІДОМІ магнітні сепаратори (стаття [1] Actapolytechnica в журналі 621 928 8, Scandmavica, Ph 102 Helsinki, 1974 і DC621 318 2 538 2, книга [2] "Сверхпроводящие машины и устройства", видавництво "Мир", Москва, 1977р , стор 618) В першій системі магніти розміщені між вставками з магнітом'якої сталі і мають однакову полярність у поверхні вставок В другій системі магніти змінної полярності розміщені по колу і займають частину цього кола Означені системи не забезпечують високого значення І індукції в робочому зазорі, де переміщується продукт, що сепарується Відомо, ЩО ЯКІСТЬ сепарації забезпечується рівнем Індукції та градієнтів магнітного потенціалу в робочій прогалині, КІЛЬКІСТЮ градієнтів на одиницю поверхні сепаратора Поява високоефективних магнітів NdFeB, RCo, дозволяє конструювати магнітні системи, що забезпечують високий рівень індукції в робочій прогалині при найпростішій геометричній формі магнітів та мінімальних габаритах При цьому висока коерцитивна сила та прямолінійний вид характеристики розмагнічування обумовлюють конструктивну особливість магнітних систем в порівнянні з системами, в яких використовуються литі магніти з випуклою кривою розмагнічування типа ЮНДК35Т5БА магніти мають малу висоту (напрямок по ВІСІ кристалізації) У запропонованому винаході розглядається високе-ефективна і магнітна система для магнітних сепараторів, виконана на базі магнітів типа NdFeB, RCo Найбільш близькими по технічній суттєвості і досягнутому результату до даного винаходу є магнітна система, яка наведена в журналі (стаття 1 Actapolytechnica Scandmavica, Ph 102 Helsinki, 1974 ё DC621 928 8, 621 318 2 538 2,) В цій системі магніти розміщені між магнітом'якими вставками і мають однакову полярність у поверхні вставок Недоліком цієї системи потрібно вважати низький рівень індукції на робочій поверхні із-за наявності потоку розсіювання вставок, що не стикаються з магнітами Суть винаходу полягає у вдосконаленні конструкції магнітної системи з метою підвищення індукції на робочій поверхні системи в результаті чого збільшується КІЛЬКІСТЬ феромагнітного матеріалу, виді ленного з продукту, що сепарується Дана задача вирішується конструкцією магнітної системи, що містить магнітом'яку вставку по обидві сторони якої розміщені магніти однакової полярності, яка відрізняється тим, що вставка має трапецеїдальну форму, меншою основою трапеції звернена в сторону, протилежну робочої поверхні, на більшій основі трапецеїдальної вставки є пази, в які встановлені ДОПОМІЖНІ магніти, а магніти, що примикають до бокових поверхонь вставок, мають більший розмір, ніж вставка у напрямку протилежному робочої поверхні і стикаються між собою, за меншою основою трапецеїдальної вставки, повер О о (О 47600 хні магнітів протилежної полярності, які не стикаються із вставкою, перемкнуті ярмом із магнітом'якого матеріалу Спільними ознаками з прототипом є наявність магнітом'якої вставки, по обидві сторони якої розміщені магніти однакової полярності ВІДМІННОЮ ознакою є - вставка має трапецеїдальну форму меншою основою трапеції повернута в сторону протилежну робочій поверхні, на більшій основі трапецеїдальної вставки є пази, в які встановлені ДОПОМІЖНІ магніти, а магніти, що прилягають до бокових поверхонь вставки, мають більший розмір, ніж вставка у напрямку протилежному робочій поверхні, і стикаються між собою за меншою основою трапецеїдальної вставки, поверхні магнітів протилежної полярності, що не стикаються із вставкою, перемкнуті ярмом із магнітом'якого матеріалу Суттєвість винаходу пояснюється кресленням (фиг 1, 2, 3), де зображена дана магнітна система сепаратора Магнітна система сепаратора складається із магнітом'якої вставки 1 трапецеїдальної форми, магнітів 2 однакової полярності по обидві сторони вставки, допоміжних магнітів 3, які знаходяться в 4 пазах вставки, магніти 2 мають більший розмір, ніж вставка у напрямку протилежному робочій поверхні 4, і стикаються кутами між собою, поверхні магнітів 3, протилежної полярності перемкнуті ярмом 5 із магнітом'якого матеріалу Магніти, розміщені по обидві сторони магнітом'якої вставки 1 створюють корисний потік 6 - в сторону робочої поверхні 4, де проходить продукт, що сепарується, і потік розсіювання по напрямку 7 в сторону протилежну робочій поверхні Так як магніти, що стикаються із вставкою, отже - вставка має однакову полярність, більший розмір, ніж вставка у напрямку протилежному робочій поверхні, стикаються кутами між собою, то це дозволяє усунути потік розсіювання у напрямку 7 (однойменні полюси вставки та магнітів 2 відштовхуються), збільшити потік в сторону робочої поверхні 4, покращувати якість сепарації ЛІТЕРАТУРА 1 Стаття в журналі Actapolytechnica Scandinavian, Ph 102 Helsinki, 1974 і DC 621928 8, 621 318 2 538 2, 2 Книга "Сверхпроводящие машины", видавництво "Мир", Москва, 1977р ,стор 618 Фіг 1 Фіг 2 s Фіг З 47600 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
