Спосіб визначення водовмісту гіпсового тіста, який відповідає його нормальній густоті

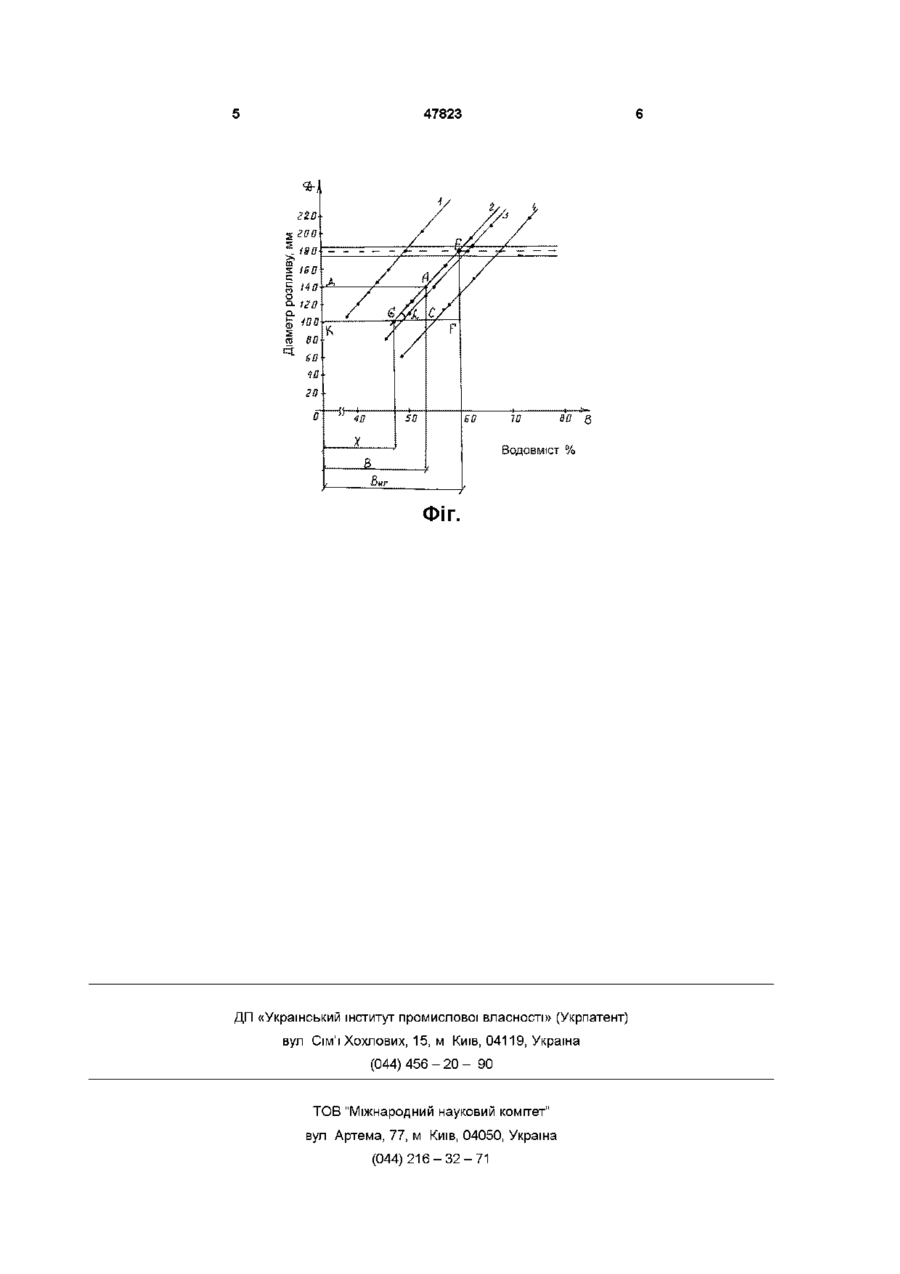

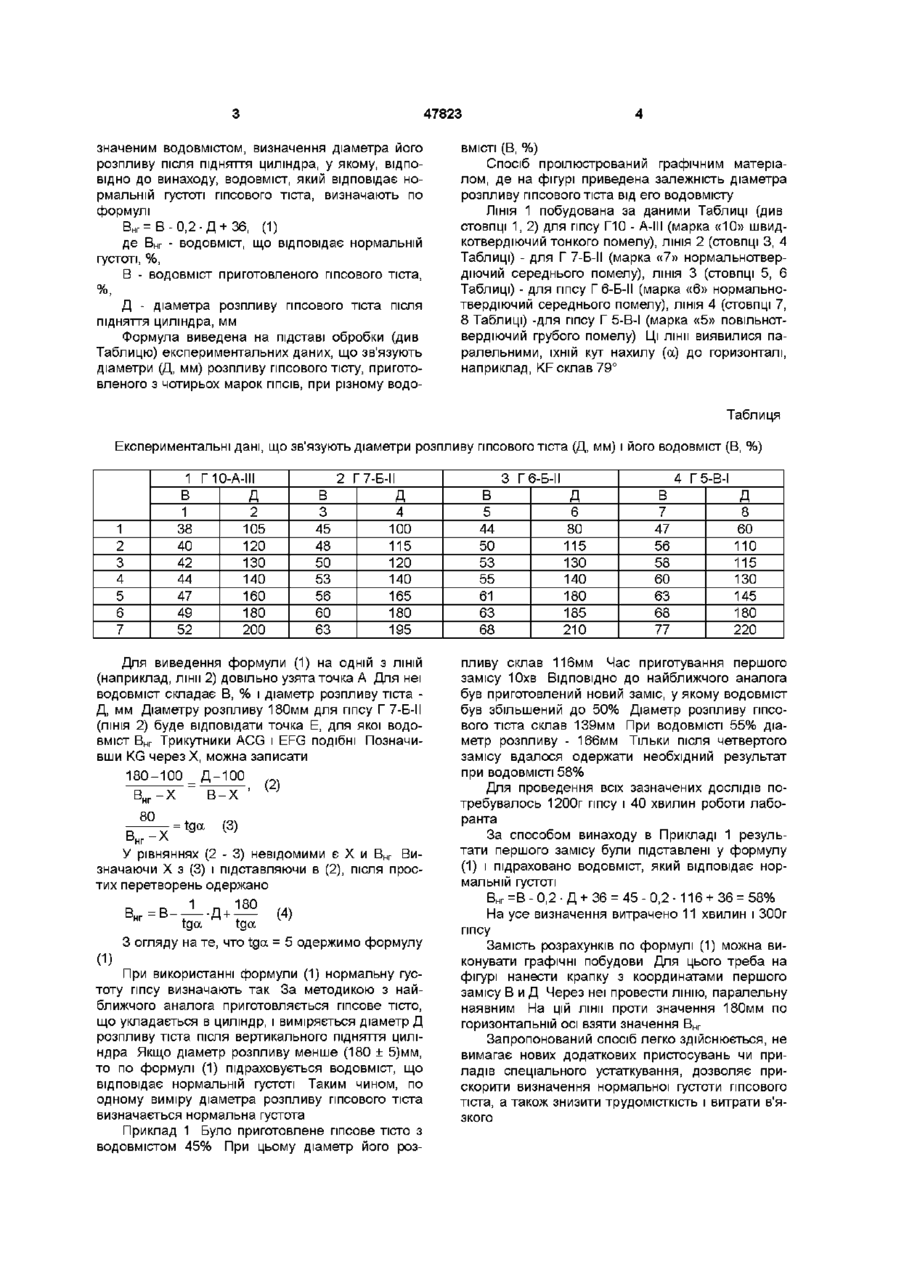

Спосіб визначення водовмісту гіпсового тіста, який відповідає його нормальній густоті, що містить приготування гіпсового тіста з визначеним водовмістом, визначення діаметра його розпливу після підняття циліндра, який відрізняється тим, що водовміст, який відповідає нормальній густоті гіпсового тіста, визначають по формулі Внг=В-0,2Д+36, де Внг - водовміст, який відповідає нормальній густоті, %, В - водовміст приготовленого гіпсового тіста, %, Д - діаметр розпливу гіпсового тіста після підняття циліндра, мм Винахід відноситься до способів одержання гіпсового тіста на основі неорганічних в'язких речовин Відомим Є прийнятий як найближчий аналог спосіб одержання водовмісту гіпсового тіста, який відповідає його нормальній густоті (Попов Л Н Лабораторные испытания строительных материалов и изделий Учебное пособие для строительных вузов — М Высшая школа, 1984 — С 168, стр 40 - 41), який полягає у зважуванні 300г гіпсу, всипанні його в сферичну чашку з наперед ВІДМІреною КІЛЬКІСТЮ води в межах 150 - 220мл і наступному перемішуванні ручною мішалкою протягом 30с, починаючи ВІДЛІК часу від початку всипання гіпсу у воду Після закінчення перемішування циліндр, встановлений у центрі скла, заповнюють гіпсовим тістом, надлишки якого зрізують ЛІНІЙКОЮ Через 45с, починаючи від початку всипання гіпсу в воду, або через 15с після закінчення перемішування, циліндр швидко піднімають вертикально і відводять убік, при цьому гіпсове тісто розпливається на склі в корж Діаметр розпливу визначають по концентричним колам чи вимірюють ЛІНІЙКОЮ в двох перпендикулярних напрямках з погрішністю не більш 5мм і обчислюють середнє арифметичне значення КІСТЮ води Середній діаметр розпливу характеризує консистенцію гіпсового тіста Стандартна консистенція (нормальна густота) характеризується діаметром розпливу гіпсового тіста, рівним (180 ± 5)мм Якщо діаметр розпливу тіста не відповідає (180 ± 5)мм, випробування повторюють зі зміненою КІЛЬ Ознаками найближчого аналога, що збігаються зі суттєвими ознаками винаходу, є наявність у способі одержання водовмісту гіпсового тіста, який відповідає його нормальній густоті, приготування гіпсового тіста з визначеним водовмістом, визначення діаметра його розпливу після підняття циліндра Технічним результатом винаходу є скорочення часу, трудових витрат і в'язкої речовини - гіпсу Причинами, що перешкоджають одержанню технічного результату, у найближчого аналога при його використанні є необхідність багаторазового готування і випробування гіпсового тіста до одержання необхідної його густоти Для чого приходилося виконувати 3 - 5 замісів, щораз змінюючи водовміст і виконуючи новий вимір Технічною задачею винаходу є створення такого способу одержання водовмісту гіпсового тіста, який відповідає його нормальній густоті, у якому шляхом уведення співвідношення між результатом виміру діаметра розпливу і водовмістом, що відповідає нормальній густоті, досягається виключення багаторазових вимірів діаметра розпливу гіпсового тіста при підборі водовмісту, що відповідає нормальній густоті, тому що його визначають аналітичним шляхом, виходячи з даних одного виміру Для вирішення поставленої технічної задачі запропонований спосіб одержання водовмісту гіпсового тіста, який відповідає його нормальній густоті, що включає приготування гіпсового тіста з ви СО сч 00 47823 значеним водовмістом, визначення діаметра його розпливу після підняття циліндра, у якому, ВІДПОВІДНО до винаходу, водовміст, який відповідає нормальній густоті гіпсового тіста, визначають по формулі Внг= В - 0 . 2 - Д + 3 6 , (1) де В нг - водовміст, що відповідає нормальній густоті, %, В - водовміст приготовленого гіпсового тіста, %, Д - діаметра розпливу гіпсового тіста після підняття циліндра, мм Формула виведена на підставі обробки (див Таблицю) експериментальних даних, що зв'язують діаметри (Д, мм) розпливу гіпсового тісту, приготовленого з чотирьох марок ГІПСІВ, при різному водо ВМІСТІ (В, %) Спосіб проілюстрований графічним матеріалом, де на фігурі приведена залежність діаметра розпливу гіпсового тіста від его водовмісту ЛІНІЯ 1 побудована за даними Таблиці (див стовпці 1, 2) для гіпсу ПО - А-ІІІ (марка «10» швидкотвердіючий тонкого помелу), ЛІНІЯ 2 (стовпці 3, 4 Таблиці) - для Г 7-Б-ІІ (марка «7» нормальнотвердіючий середнього помелу), ЛІНІЯ 3 (стовпці 5, 6 Таблиці) - для гіпсу Г6-Б-ІІ (марка «6» нормальнотвердіючий середнього помелу), ЛІНІЯ 4 (стовпці 7, 8 Таблиці) -для гіпсу Г 5-В-І (марка «5» повільнотвердіючий грубого помелу) Ці ЛІНІЇ ВИЯВИЛИСЯ па ралельними, їхній кут нахилу (а) до горизонталі, наприклад, KF склав 79° Таблиця Експериментальні дані, що зв'язують діаметри розпливу гіпсового тіста (Д, мм) і його водовміст (В, %) 1 ГЮ-А-ІІІ В 1 38 40 42 44 47 49 52 1 2 3 4 5 6 7 2 Г 7-Б-ІІ В Д 2 105 120 130 140 160 180 200 3 45 48 50 53 56 60 63 Д 4 100 115 120 140 165 180 195 Для виведення формули (1) на одній з ЛІНІЙ (наприклад, лінії 2) довільно узята точка А Для неї водовміст складає В, % і діаметр розпливу тіста Д, мм Діаметру розпливу 180мм для гіпсу Г 7-Б-ІІ (ЛІНІЯ 2) буде відповідати точка Е, для якої водовміст Внг Трикутники ACG і EFG подібні Позначивши KG через X, можна записати 180-100 Виг"* 80 (3) У рівняннях (2 - 3) невідомими є X и В нг Визначаючи X з (3) і підставляючи в (2), після простих перетворень одержано 180 Bur — В — tga •д tga 5 44 50 53 55 61 63 68 4 Г 5-В-І Д 6 80 115 130 140 180 185 210 В 7 47 56 58 60 63 68 77 Д 8 60 110 115 130 145 180 220 пливу склав 116мм Час приготування першого замісу Юхв ВІДПОВІДНО ДО найближчого аналога був приготовлений новий заміс, у якому водовміст був збільшений до 50% Діаметр розпливу гіпсового тіста склав 139мм При ВОДОВМІСТІ 55% діаметр розпливу - 166мм Тільки ПІСЛЯ четвертого замісу вдалося одержати необхідний результат при ВОДОВМІСТІ 58% Д-100 В-Х = tga 3 Г6-Б-ІІ В (4) З огляду на те, что t g a = 5 одержимо формулу (1) При використанні формули (1) нормальну густоту гіпсу визначають так За методикою з найближчого аналога приготовляється гіпсове тісто, що укладається в циліндр, і виміряється діаметр Д розпливу тіста після вертикального підняття циліндра Якщо діаметр розпливу менше (180 ± 5)мм, то по формулі (1) підраховується водовміст, що відповідає нормальній густоті Таким чином, по одному виміру діаметра розпливу гіпсового тіста визначається нормальна густота Приклад 1 Було приготовлене гіпсове тісто з водовмістом 45% При цьому діаметр його роз Для проведення всіх зазначених ДОСЛІДІВ потребувалось 1200г гіпсу і 40 хвилин роботи лаборанта За способом винаходу в Прикладі 1 результати першого замісу були підставлені у формулу (1) і підраховано водовміст, який відповідає нормальній густоті Внг =В - 0,2 • Д + 36 = 45 - 0,2 • 116 + 36 = 58% На усе визначення витрачено 11 хвилин і 300г гіпсу Замість розрахунків по формулі (1) можна виконувати графічні побудови Для цього треба на фігурі нанести крапку з координатами першого замісу В и Д Через неї провести ЛІНІЮ, паралельну наявним На цій лінії проти значення 180мм по горизонтальній осі взяти значення В нг Запропонований спосіб легко здійснюється, не вимагає нових додаткових пристосувань чи приладів спеціального устаткування, дозволяє прискорити визначення нормальної густоти гіпсового тіста, а також знизити трудомісткість і витрати в'язкого 47823 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
