Рамка для розміщення полотнищ

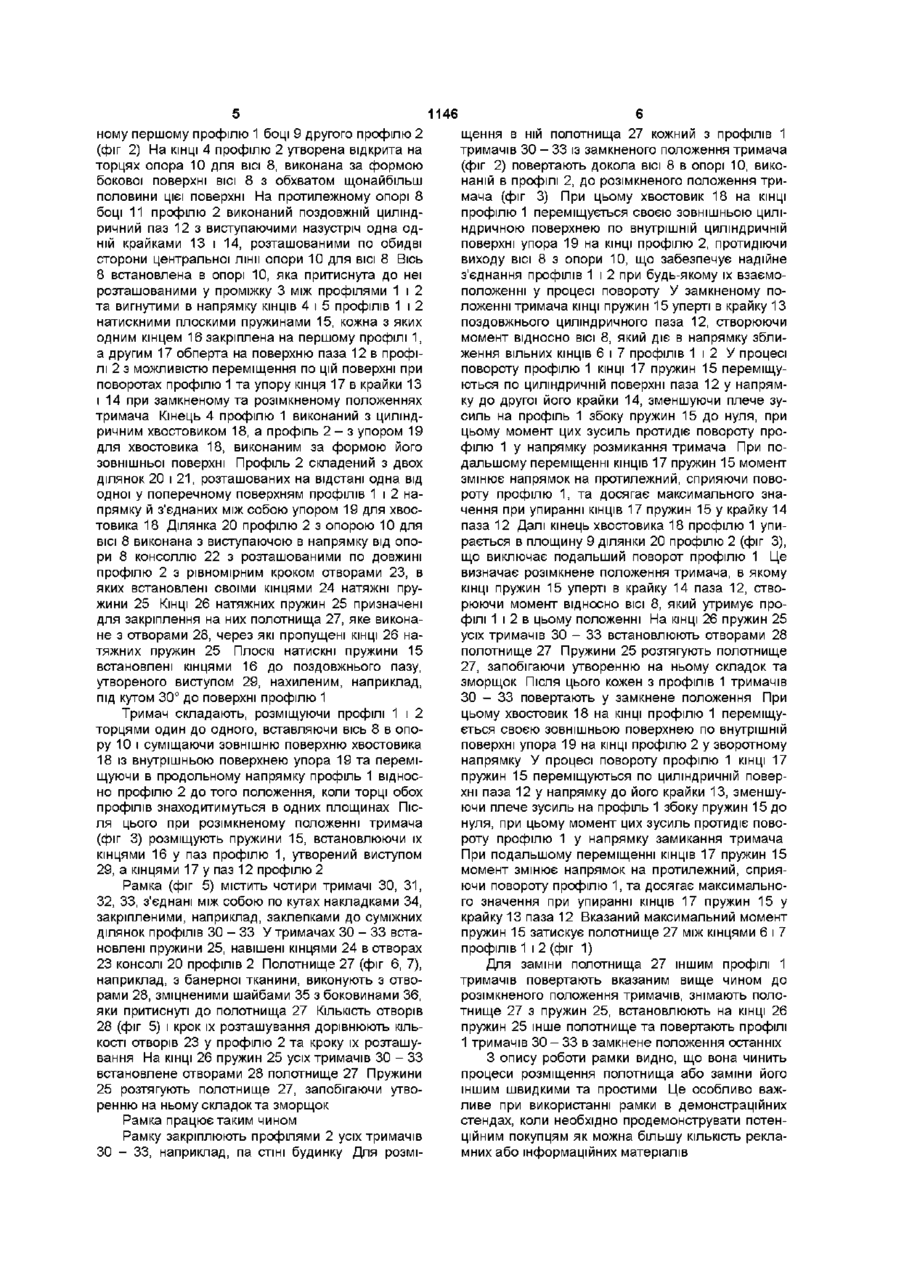

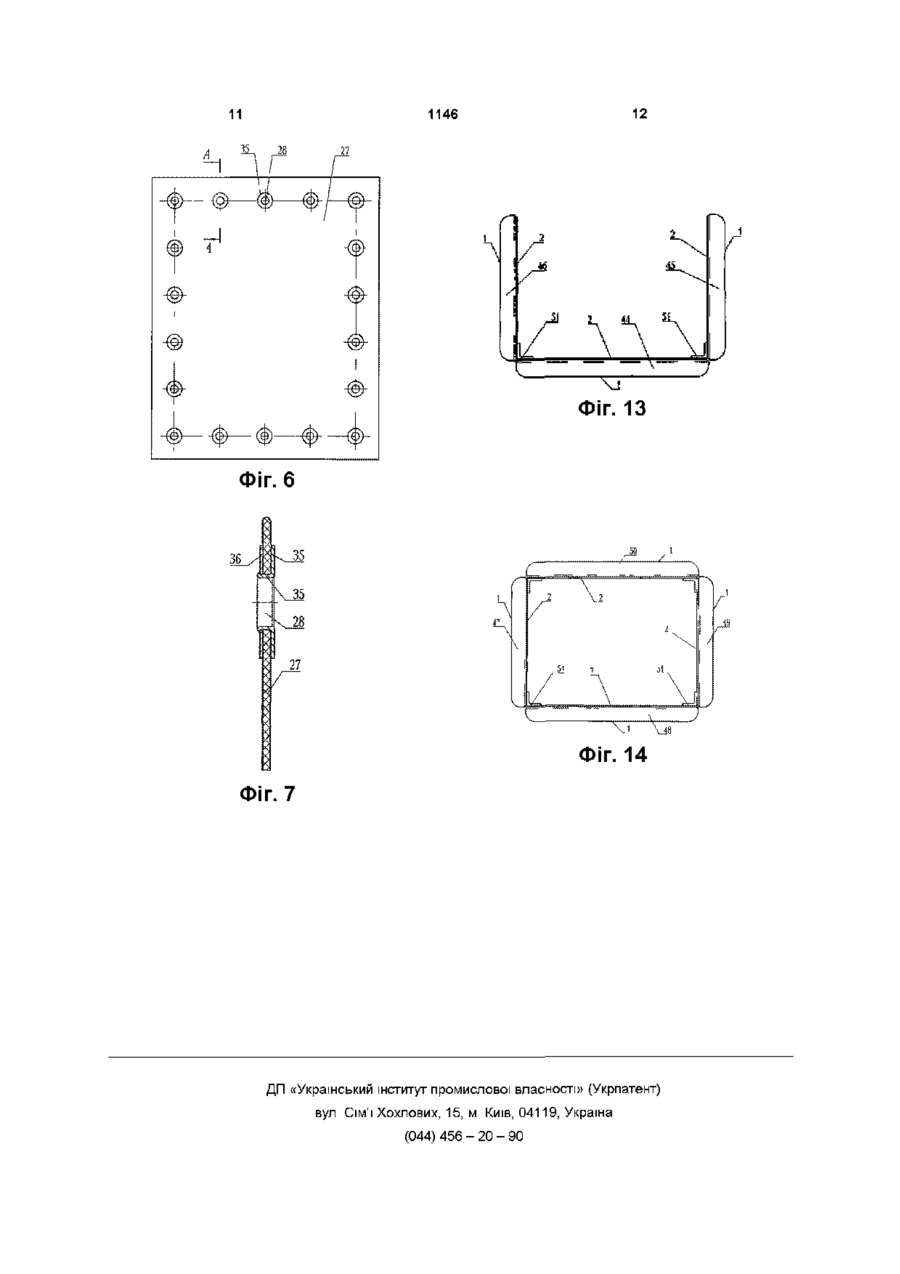

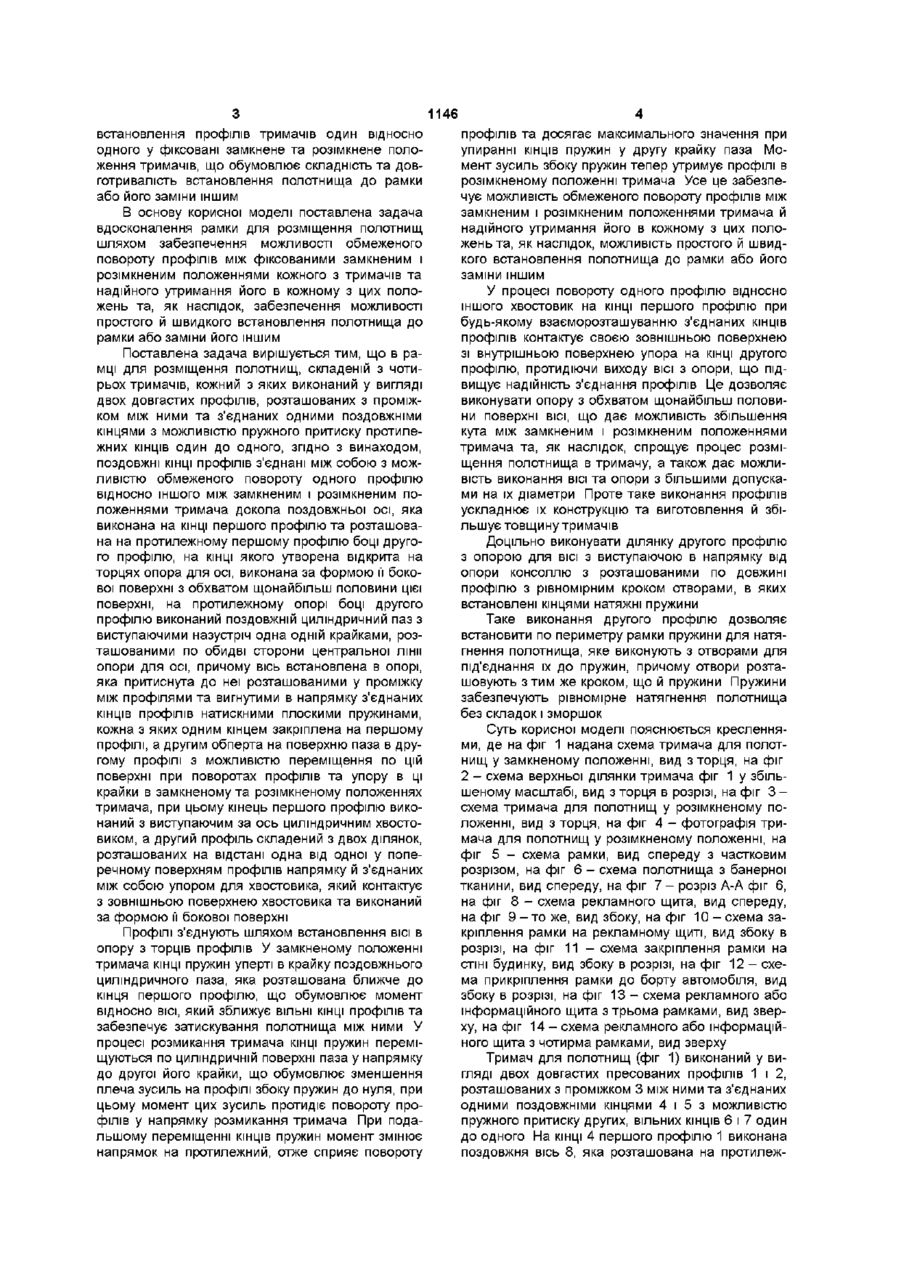

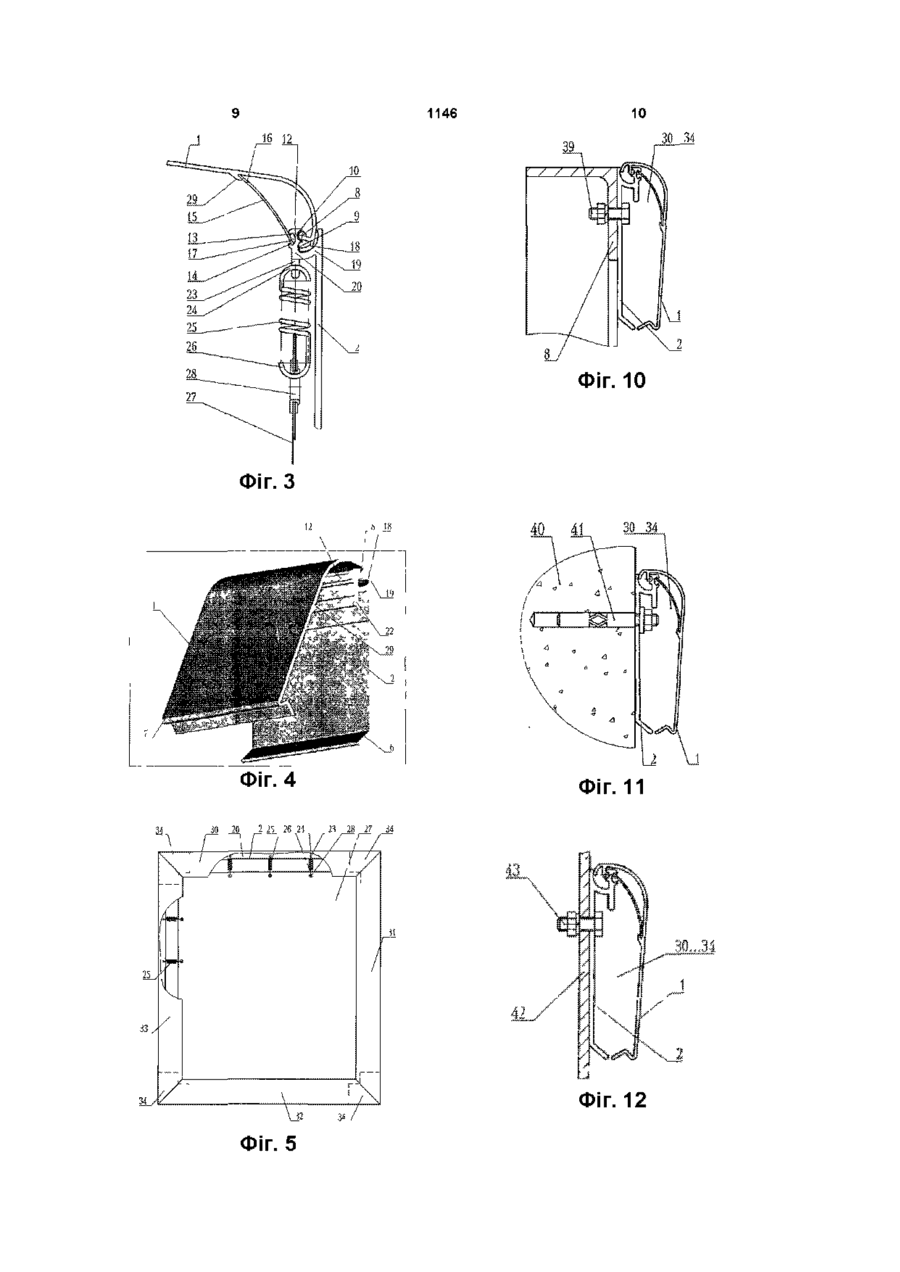

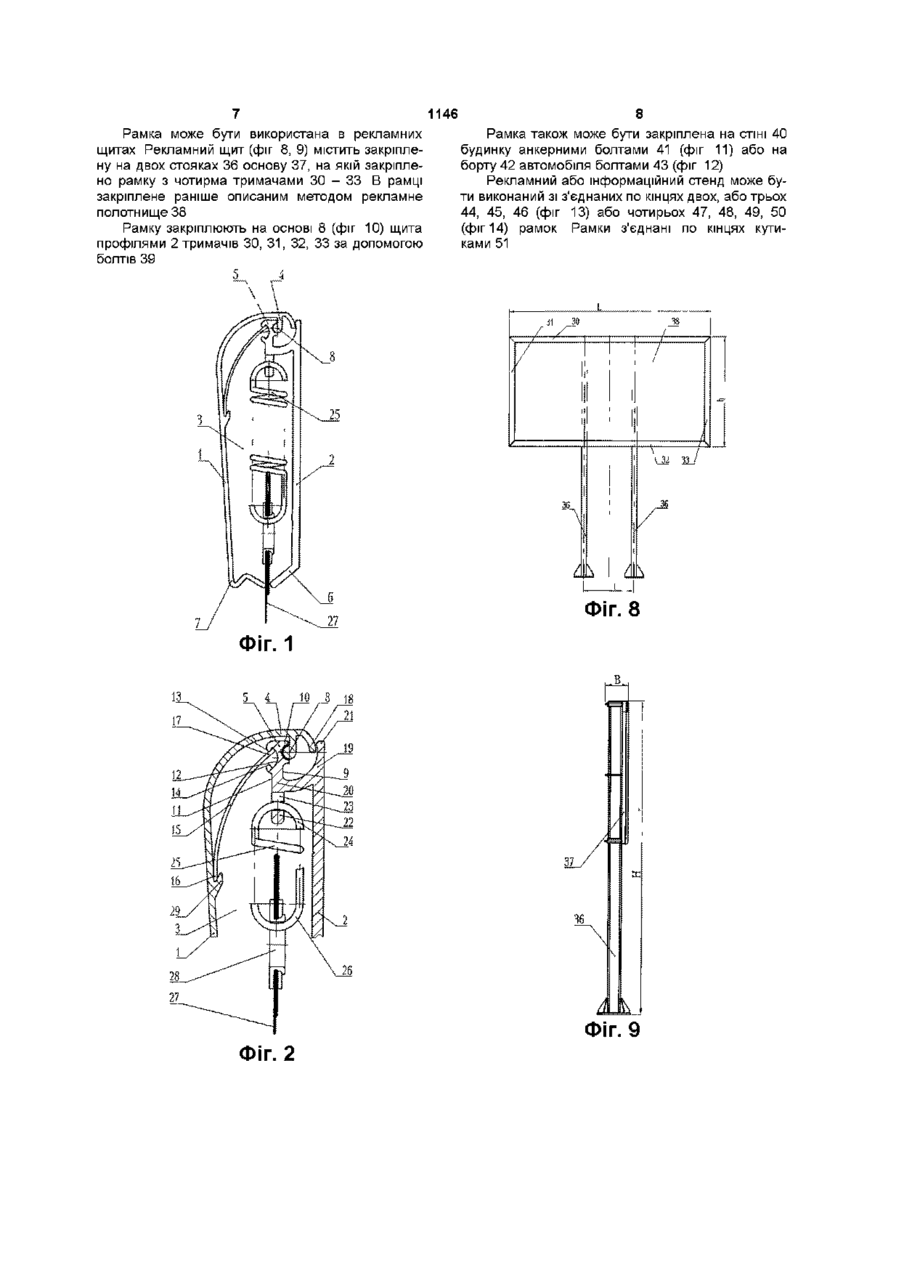

1 Рамка для розміщення полотнищ, яка складена з чотирьох тримачів, кожний з яких виконаний у вигляді двох довгастих профілів, розташованих з проміжком між ними та з'єднаних одними поздовжніми кінцями з можливістю пружного притиску протилежних КІНЦІВ один до одного, яка відрізняється тим, що поздовжні КІНЦІ профілів з'єднані між собою з можливістю обмеженого повороту одного профілю відносно іншого між замкненим і розімкненим положеннями тримача довкола поздовжньої осі, яка виконана на КІНЦІ першого профілю та розташована на протилежному першому профілю боці другого профілю, на КІНЦІ ЯКОГО утворена відкрита на торцях опора для осі, виконана за формою її бокової поверхні з обхватом щонайбільш половини цієї поверхні, на протилежному опорі боці другого профілю виконаний поздовжній циліндричний паз з виступаючими назустріч одна одній крайками, розташованими по обидві сторони центральної лінії опори для осі, причому вісь встановлена в опорі, яка притиснута до неї розташованими у проміжку між профілями та вигнутими в напрямку з'єднаних КІНЦІВ профілів натискними плоскими пружинами, кожна з яких одним кінцем закріплена на першому профілі, а другим обперта на поверхню паза в другому профілі з можливістю переміщення по цій поверхні при поворотах профілів та упору в ці крайки в замкненому та розімкненому положеннях тримача, при цьому кінець першого профілю виконаний з виступаючим за вісь циліндричним хвостовиком, а другий профіль складений з двох ділянок, розташованих на відстані одна від одної у поперечному поверхням профілів напрямку й з'єднаних між собою упором для хвостовика, який контактує з зовнішньою поверхнею хвостовика та виконаний за її формою 2 Рамка за п 1, яка відрізняється тим, що ділянка другого профілю з опорою для осі виконана з виступаючою в напрямку від опори консоллю з розташованими по довжині профілю з рівномірним кроком отворами, в яких встановлені кінцями натяжні пружини (О Корисна модель стосується рамок для розміщення полотнищ, зокрема з банерної тканини, поліхлорвшілового полотна, поліхлорвшілової сітки, паперу і т інше, і може бути використана для розміщення рекламних та інформаційних матеріалів на щитах, демонстраційних стендах, внутрішніх і ЗОВНІШНІХ стінах будинків і транспортних засобах Відома рамка для розміщення полотнищ, складена з чотирьох тримачів, кожний з яких виконаний у вигляді П-подібного профілю із закріпленими на його протилежних полицях постійними магнітами для забезпечення пружного притиску вільних КІНЦІВ тримача один до одного (патент РФ №2127906, М кл G09F 7/04,1999 р ) Наявність магнітів обумовлює складність конструкції та виготовлення тримача Крім того, виконання тримача у вигляді цільного профілю виключає можливість встановлення полиць тримачів одна відносно одної у фіксовані замкнене та розімкнене положення тримачів, що обумовлює складність та довготривалість встановлення полотнища до рамки або його заміни іншим Найближчою до корисної моделі є вибрана за прототип рамка для розміщення полотнищ, зокрема картин, складена з чотирьох тримачів, кожний з яких виконаний у вигляді двох довгастих профілів, розташованих з проміжком між ними та з'єднаних перемичкою в єдине ціле одними поздовжніми кінцями з можливістю пружного притиску протилежних КІНЦІВ один до одного (патент РФ № 1510834, М кл A47G 1/00,1989 р) Тримачі в рамці працюють лише за рахунок пружності, тому відпадає необхідність у магнітах Проте виконання кожного з тримачів у вигляді єдиного цілого, тобто у вигляді цільного профілю, як і в попередньому аналізі, виключає можливість 1146 встановлення профілів тримачів один відносно одного у фіксовані замкнене та розімкнене положення тримачів, що обумовлює складність та довготривалість встановлення полотнища до рамки або його заміни іншим В основу корисної моделі поставлена задача вдосконалення рамки для розміщення полотнищ шляхом забезпечення можливості обмеженого повороту профілів між фіксованими замкненим і розімкненим положеннями кожного з тримачів та надійного утримання його в кожному з цих положень та, як наслідок, забезпечення можливості простого й швидкого встановлення полотнища до рамки або заміни його іншим Поставлена задача вирішується тим, що в рамці для розміщення полотнищ, складеній з чотирьох тримачів, кожний з яких виконаний у вигляді двох довгастих профілів, розташованих з проміжком між ними та з'єднаних одними поздовжніми кінцями з можливістю пружного притиску протилежних КІНЦІВ один до одного, згідно з винаходом, поздовжні КІНЦІ профілів з'єднані між собою з можливістю обмеженого повороту одного профілю відносно іншого між замкненим і розімкненим положеннями тримача докола поздовжньої осі, яка виконана на КІНЦІ першого профілю та розташована на протилежному першому профілю боці другого профілю, на КІНЦІ якого утворена відкрита на торцях опора для осі, виконана за формою її бокової поверхні з обхватом щонайбільш половини цієї поверхні, на протилежному опорі боці другого профілю виконаний поздовжній циліндричний паз з виступаючими назустріч одна одній крайками, розташованими по обидві сторони центральної лінії опори для осі, причому вісь встановлена в опорі, яка притиснута до неї розташованими у проміжку між профілями та вигнутими в напрямку з'єднаних КІНЦІВ профілів натискними плоскими пружинами, кожна з яких одним кінцем закріплена на першому профілі, а другим обперта на поверхню паза в другому профілі з можливістю переміщення по цій поверхні при поворотах профілів та упору в ці крайки в замкненому та розімкненому положеннях тримача, при цьому кінець першого профілю виконаний з виступаючим за ось циліндричним хвостовиком, а другий профіль складений з двох ділянок, розташованих на відстані одна від одної у поперечному поверхням профілів напрямку й з'єднаних між собою упором для хвостовика, який контактує з зовнішньою поверхнею хвостовика та виконаний за формою її бокової поверхні Профілі з'єднують шляхом встановлення ВІСІ В опору з торців профілів У замкненому положенні тримача КІНЦІ пружин уперті в крайку поздовжнього циліндричного паза, яка розташована ближче до кінця першого профілю, що обумовлює момент відносно ВІСІ, який зближує ВІЛЬНІ КІНЦІ профілів та забезпечує затискування полотнища між ними У процесі розмикання тримача КІНЦІ пружин переміщуються по циліндричній поверхні паза у напрямку до другої його крайки, що обумовлює зменшення плеча зусиль на профілі збоку пружин до нуля, при цьому момент цих зусиль протидіє повороту профілів у напрямку розмикання тримача При подальшому переміщенні КІНЦІВ пружин момент змінює напрямок на протилежний, отже сприяє повороту профілів та досягає максимального значення при упиранні КІНЦІВ пружин у другу крайку паза Момент зусиль збоку пружин тепер утримує профілі в розімкненому положенні тримача Усе це забезпечує можливість обмеженого повороту профілів між замкненим і розімкненим положеннями тримача й надійного утримання його в кожному з цих положень та, як наслідок, можливість простого й швидкого встановлення полотнища до рамки або його заміни іншим У процесі повороту одного профілю відносно іншого хвостовик на КІНЦІ першого профілю при будь-якому взаєморозташуванню з'єднаних КІНЦІВ профілів контактує своєю зовнішньою поверхнею зі внутрішньою поверхнею упора на КІНЦІ другого профілю, протидіючи виходу ВІСІ з опори, що підвищує надійність з'єднання профілів Це дозволяє виконувати опору з обхватом щонайбільш половини поверхні ВІСІ, що дає можливість збільшення кута між замкненим і розімкненим положеннями тримача та, як наслідок, спрощує процес розміщення полотнища в тримачу, а також дає можливість виконання ВІСІ та опори з більшими допусками на їх діаметри Проте таке виконання профілів ускладнює їх конструкцію та виготовлення й збільшує товщину тримачів Доцільно виконувати ділянку другого профілю з опорою для ВІСІ з виступаючою в напрямку від опори консоллю з розташованими по довжині профілю з рівномірним кроком отворами, в яких встановлені кінцями натяжні пружини Таке виконання другого профілю дозволяє встановити по периметру рамки пружини для натягнення полотнища, яке виконують з отворами для під'єднання їх до пружин, причому отвори розташовують з тим же кроком, що й пружини Пружини забезпечують рівномірне натягнення полотнища без складок і зморшок Суть корисної моделі пояснюється кресленнями, де на фіг 1 надана схема тримача для полотнищ у замкненому положенні, вид з торця, на фіг 2 - схема верхньої ділянки тримача фіг 1 у збільшеному масштабі, вид з торця в розрізі, на фіг 3 схема тримача для полотнищ у розімкненому положенні, вид з торця, на фіг 4 - фотографія тримача для полотнищ у розімкненому положенні, на фіг 5 - схема рамки, вид спереду з частковим розрізом, на фіг 6 - схема полотнища з банерної тканини, вид спереду, на фіг 7 - розріз А-А фіг 6, на фіг 8 - схема рекламного щита, вид спереду, на фіг 9 - то же, вид збоку, на фіг 10 - схема закріплення рамки на рекламному щиті, вид збоку в розрізі, на фіг 11 - схема закріплення рамки на СТІНІ будинку, вид збоку в розрізі, на фіг 12 - схема прикріплення рамки до борту автомобіля, вид збоку в розрізі, на фіг 13 - схема рекламного або інформаційного щита з трьома рамками, вид зверху, на фіг 14 - схема рекламного або інформаційного щита з чотирма рамками, вид зверху Тримач для полотнищ (фіг 1) виконаний у вигляді двох довгастих пресованих профілів 1 і 2, розташованих з проміжком 3 між ними та з'єднаних одними поздовжніми кінцями 4 і 5 з можливістю пружного притиску других, вільних КІНЦІВ 6 і 7 один до одного На КІНЦІ 4 першого профілю 1 виконана поздовжня вісь 8, яка розташована на протилеж 1146 ному першому профілю 1 боці 9 другого профілю 2 (фіг 2) На КІНЦІ 4 профілю 2 утворена відкрита на торцях опора 10 для ВІСІ 8, виконана за формою бокової поверхні ВІСІ 8 з обхватом щонайбільш половини цієї поверхні На протилежному опорі 8 боці 11 профілю 2 виконаний поздовжній циліндричний паз 12 з виступаючими назустріч одна одній крайками 13 і 14, розташованими по обидві сторони центральної лінії опори 10 для ВІСІ 8 Вісь 8 встановлена в опорі 10, яка притиснута до неї розташованими у проміжку 3 між профілями 1 і 2 та вигнутими в напрямку КІНЦІВ 4 і 5 профілів 1 і 2 натискними плоскими пружинами 15, кожна з яких одним кінцем 16 закріплена на першому профілі 1, а другим 17 обперта на поверхню паза 12 в профілі 2 з можливістю переміщення по цій поверхні при поворотах профілю 1 та упору кінця 17 в крайки 13 і 14 при замкненому та розімкненому положеннях тримача Кінець 4 профілю 1 виконаний з циліндричним хвостовиком 18, а профіль 2 - з упором 19 для хвостовика 18, виконаним за формою його зовнішньої поверхні Профіль 2 складений з двох ділянок 20 і 21, розташованих на відстані одна від одної у поперечному поверхням профілів 1 і 2 напрямку й з'єднаних між собою упором 19 для хвостовика 18 Ділянка 20 профілю 2 з опорою 10 для ВІСІ 8 виконана з виступаючою в напрямку від опори 8 консоллю 22 з розташованими по довжині профілю 2 з рівномірним кроком отворами 23, в яких встановлені своїми кінцями 24 натяжні пружини 25 КІНЦІ 26 натяжних пружин 25 призначені для закріплення на них полотнища 27, яке виконане з отворами 28, через які пропущені КІНЦІ 26 натяжних пружин 25 Плоскі натискні пружини 15 встановлені кінцями 16 до поздовжнього пазу, утвореного виступом 29, нахиленим, наприклад, під кутом 30° до поверхні профілю 1 Тримач складають, розміщуючи профілі 1 і 2 торцями один до одного, вставляючи вісь 8 в опору 10 і суміщаючи зовнішню поверхню хвостовика 18 із внутрішньою поверхнею упора 19 та переміщуючи в продольному напрямку профіль 1 відносно профілю 2 до того положення, коли торці обох профілів знаходитимуться в одних площинах Після цього при розімкненому положенні тримача (фіг 3) розміщують пружини 15, встановлюючи їх кінцями 16 у паз профілю 1, утворений виступом 29, а кінцями 17 у паз 12 профілю 2 Рамка (фіг 5) містить чотири тримачі ЗО, 31, 32, 33, з'єднані між собою по кутах накладками 34, закріпленими, наприклад, заклепками до суміжних ділянок профілів 3 0 - 3 3 У тримачах ЗО - 33 встановлені пружини 25, навішені кінцями 24 в отворах 23 консолі 20 профілів 2 Полотнище 27 (фіг 6, 7), наприклад, з банерної тканини, виконують з отворами 28, зміцненими шайбами 35 з боковинами 36, яки притиснуті до полотнища 27 КІЛЬКІСТЬ отворів 28 (фіг 5) і крок їх розташування дорівнюють КІЛЬКОСТІ отворів 23 у профілю 2 та кроку їх розташування На КІНЦІ 26 пружин 25 усіх тримачів ЗО - 33 встановлене отворами 28 полотнище 27 Пружини 25 розтягують полотнище 27, запобігаючи утворенню на ньому складок та зморщок Рамка працює таким чином Рамку закріплюють профілями 2 усіх тримачів ЗО - 33, наприклад, па СТІНІ будинку Для розмі щення в ній полотнища 27 кожний з профілів 1 тримачів ЗО - 33 із замкненого положення тримача (фіг 2) повертають докола ВІСІ 8 в опорі 10, виконаній в профілі 2, до розімкненого положення тримача (фіг 3) При цьому хвостовик 18 на КІНЦІ профілю 1 переміщується своєю зовнішньою циліндричною поверхнею по внутрішній циліндричній поверхні упора 19 на КІНЦІ профілю 2, протидіючи виходу ВІСІ 8 з опори 10, що забезпечує надійне з'єднання профілів 1 і 2 при будь-якому їх взаємоположенні у процесі повороту У замкненому положенні тримача КІНЦІ пружин 15 уперті в крайку 13 поздовжнього циліндричного паза 12, створюючи момент відносно ВІСІ 8, який діє в напрямку зближення вільних КІНЦІВ 6 і 7 профілів 1 і 2 У процесі повороту профілю 1 КІНЦІ 17 пружин 15 переміщуються по циліндричній поверхні паза 12 у напрямку до другої його крайки 14, зменшуючи плече зусиль на профіль 1 збоку пружин 15 до нуля, при цьому момент цих зусиль протидіє повороту профілю 1 у напрямку розмикання тримачаПри подальшому переміщенні КІНЦІВ 17 пружин 15 момент змінює напрямок на протилежний, сприяючи повороту профілю 1, та досягає максимального значення при упиранні КІНЦІВ 17 пружин 15 у крайку 14 паза 12 Далі кінець хвостовика 18 профілю 1 упирається в площину 9 ділянки 20 профілю 2 (фіг 3), що виключає подальший поворот профілю 1 Це визначає розімкнене положення тримача, в якому КІНЦІ пружин 15 уперті в крайку 14 паза 12, створюючи момент відносно ВІСІ 8, який утримує профілі 1 і 2 в цьому положенні На КІНЦІ 26 пружин 25 усіх тримачів ЗО - 33 встановлюють отворами 28 полотнище 27 Пружини 25 розтягують полотнище 27, запобігаючи утворенню на ньому складок та зморщок Після ЦЬОГО кожен з профілів 1 тримачів ЗО - 33 повертають у замкнене положення При цьому хвостовик 18 на КІНЦІ профілю 1 переміщується своєю зовнішньою поверхнею по внутрішній поверхні упора 19 на КІНЦІ профілю 2 у зворотному напрямку У процесі повороту профілю 1 КІНЦІ 17 пружин 15 переміщуються по циліндричній поверхні паза 12 у напрямку до його крайки 13, зменшуючи плече зусиль на профіль 1 збоку пружин 15 до нуля, при цьому момент цих зусиль протидіє повороту профілю 1 у напрямку замикання тримача При подальшому переміщенні КІНЦІВ 17 пружин 15 момент змінює напрямок на протилежний, сприяючи повороту профілю 1, та досягає максимального значення при упиранні КІНЦІВ 17 пружин 15 у крайку 13 паза 12 Вказаний максимальний момент пружин 15 затискує полотнище 27 між кінцями 6 і 7 профілів 1 і 2 (фіг 1) Для заміни полотнища 27 іншим профілі 1 тримачів повертають вказаним вище чином до розімкненого положення тримачів, знімають полотнище 27 з пружин 25, встановлюють на КІНЦІ 26 пружин 25 інше полотнище та повертають профілі 1 тримачів ЗО - 33 в замкнене положення останніх З опису роботи рамки видно, що вона чинить процеси розміщення полотнища або заміни його іншим швидкими та простими Це особливо важливе при використанні рамки в демонстраційних стендах, коли необхідно продемонструвати потенційним покупцям як можна більшу КІЛЬКІСТЬ рекламних або інформаційних матеріалів 1146 Рамка може бути використана в рекламних щитах Рекламний щит (фіг 8, 9) містить закріплену на двох стояках 36 основу 37, на якій закріплено рамку з чотирма тримачами 3 0 - 3 3 В рамці закріплене раніше описаним методом рекламне полотнище 38 Рамку закріплюють на основі 8 (фіг 10) щита профілями 2 тримачів ЗО, 31, 32, 33 за допомогою болтів 39 8 Рамка також може бути закріплена на СТІНІ 40 будинку анкерними болтами 41 (фіг 11) або на борту 42 автомобіля болтами 43 (фіг 12) Рекламний або інформаційний стенд може бути виконаний зі з'єднаних по кінцях двох, або трьох 44, 45, 46 (фіг 13) або чотирьох 47, 48, 49, 50 (фіг 14) рамок Рамки з'єднані по кінцях кутиками 51 Фіг. 8 Фіг. 1 Фіг. 2 Фіг. 1146 10 ЗО 34 16 12 10 Фіг. 10 Фіг. З ь 18 2 Фіг. 4 34 і» Х 1 ФІГ. 11 2 2і) 26 21 20 ' і ЗО 34 \\/ 2S / 2S 27 І / Фіг. 12 Фіг. 5 VJ 11 12 1146 і і 45 Фіг. 13 ФІГ. 6 50 35 . 1 _35 28 49 27 Фіг. 14 Фіг. 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
