Пристрій дистанційного керування електролампами

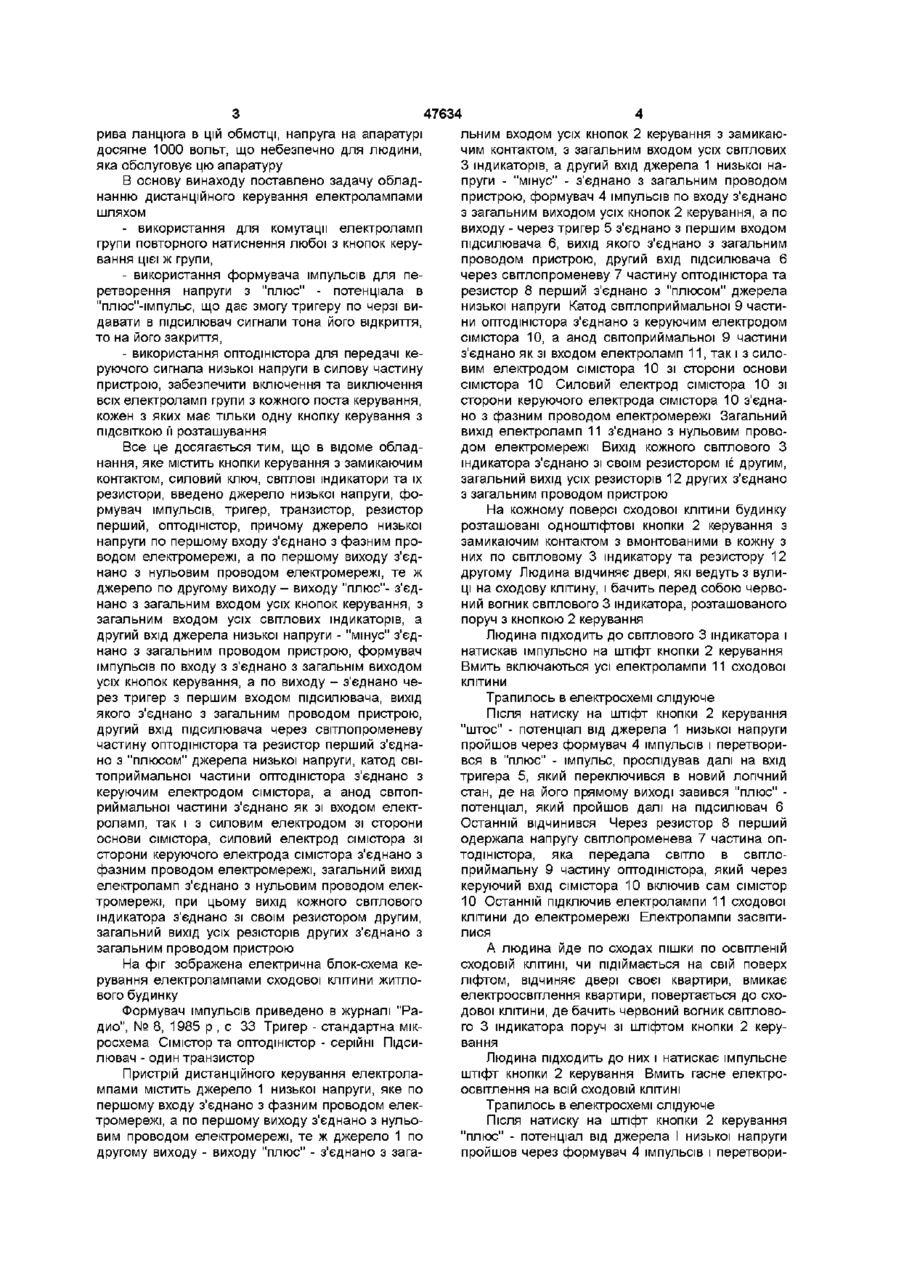

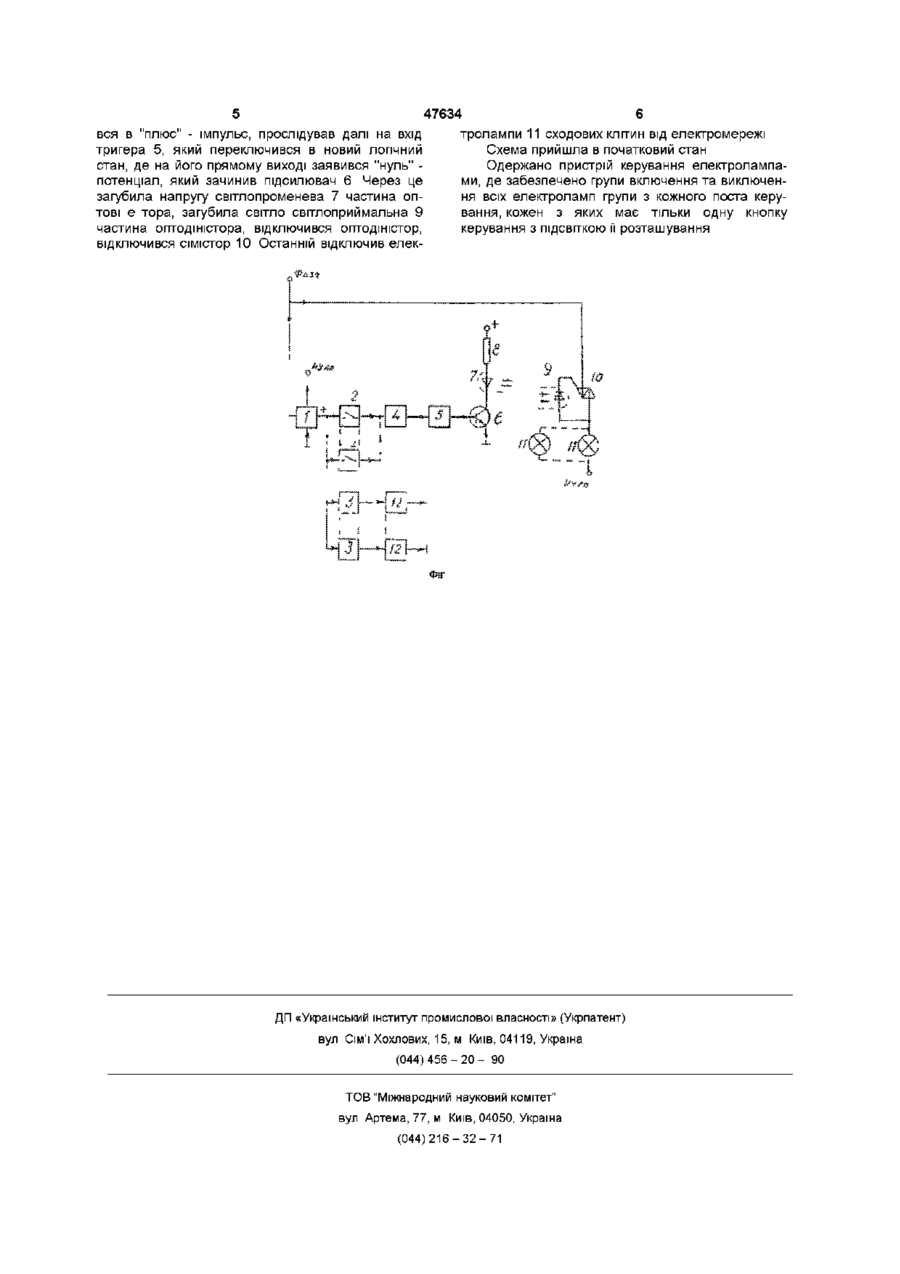

Пристрій дистанційного керування електролампами, що містить кнопки керування з замикаючим контактом, силовий ключ, СВІТЛОВІ індикатори та їх резистори, який відрізняється тим, що введені джерело низької напруги, формувач імпульсів, тригер, підсилювач, резистор перший та оптодиністор, причому джерело низької напруги по першому входу з'єднано з фазним проводом електромережі, а по першому виходу з'єднано з нульовим проводом електромережі, те ж джерело по другому виходу - виходу "плюс" - з'єднано з загальним входом усіх кнопок керування з замикаючим контактом, з загальним входом усіх світлових індикато рів, а другий вхід джерела низької напруги - мінус - з'єднано з загальним проводом пристрою, формувач імпульсів по входу з'єднано з загальним виходом усіх кнопок керування, а по виходу - через тригер з'єднано з першим входом підсилювача, вихід якого з'єднано з загальним проводом пристрою, другий вхід підсилювача через світлопроменеву частину оптодиністора та резистор перший з'єднано з "плюсом" джерела низької напруги, катод світлоприймальної частини оптодиністора з'єднано з керуючим електродом семістора, а анод світлоприймальної частини з'єднано як зі входом електроламп, так і з силовим електродом семістора з боку основи семістора, силовий електрод семістора з боку керуючого електрода семістора з'єднано з фазним проводом електромережі, загальний вихід електроламп з'єднано з нульовим проводом електромережі, при цьому вихід кожного світлового індикатора з'єднано зі своїм резистором другим, загальний вихід усіх резисторів других з'єднано з загальним проводом пристрою Винахід відноситься до обладнання експлуатації джерел електроосвітлення та може бути використаний, зокрема, для комутації однієї, чи декількох електроламп з декількох постів керування, наприклад, для керування електролампами сходових клітин житлових будинків, довгих коридорів чи галерей в промислових спорудах Відомий автоматичний вимикач з витримкою часу типа АВ-2, котрий повинен монтуватися на кожному поверсі сходових клітин для одчасної комутації групи електроламп Він має витримку часу на вімкнуте становище електроламп від 1,5 до 3 хвилин Цей вимикач не може врахувати реального часу, необхідного для перебування людини в зоні електроосвітлення Молода людина йде швидко, а стара людина йде поволі Найбільш близьким по своєму технічному змісту являється "Устройство для управления освещением" (Див а с 1453632, СРСР, Н05В39/04), утримуюче кнопки керування, реле часу, силовий ключ, трьохобмоточний трансформатор, дві одна кові первинні обмотки, котрі включені послідовно в ланцюги підключення електроламп, вторинна обмотка трансформатора підключена до вхідних двох контактів реле часу, вихід котрого підключено до управляючого входа силового ключа Паралельно контактам кнопок керування включені неонові лампи, чи ІНШІ індикатори, послідовно з резисторами, для забезпечення пошука кнопок керування в темряві Цей пристрій також не може врахувати реального часу, необхідного для перебування людини в зоні електроосвітлення Виключення електроламп відбувається з витримкою часу, незалежно від того, чи потрібно людині світло, чи не потрібно Не розкрита схема реле часу, невдало застосовано трьохобмоточний трансформатор Тут занадто багато заліза та МІДІ Тут дві обмотки підключені послідовно з електролампами, тому це не звичайний трансформатор напруги, а трансформатор струму, до вихідної обмотки якого підключено реле часу, а до такої обмотки пред'являють дуже серйозні вимоги по техніці безпеки, бо в випадку роз СО (О 47634 рива ланцюга в цій обмотці, напруга на апаратурі льним входом усіх кнопок 2 керування з замикаюдосягне 1000 вольт, що небезпечно для людини, чим контактом, з загальним входом усіх світлових яка обслуговує цю апаратуру З індикаторів, а другий вхід джерела 1 низької напруги - "мінус" - з'єднано з загальним проводом В основу винаходу поставлено задачу обладпристрою, формувач 4 імпульсів по входу з'єднано нанню дистанційного керування електролампами з загальним виходом усіх кнопок 2 керування, а по шляхом виходу - через тригер 5 з'єднано з першим входом - використання для комутації електроламп підсилювача 6, вихід якого з'єднано з загальним групи повторного натиснення любої з кнопок керупроводом пристрою, другий вхід підсилювача 6 вання цієї ж групи, через світлопроменеву 7 частину оптодіністора та - використання формувача імпульсів для перезистор 8 перший з'єднано з "плюсом" джерела ретворення напруги з "плюс" - потенціала в низької напруги Катод світлоприймальної 9 части"плюс"-імпульс, що дає змогу тригеру по черзі вини оптодіністора з'єднано з керуючим електродом давати в підсилювач сигнали тона його відкриття, сімістора 10, а анод світоприймальної 9 частини то на його закриття, з'єднано як зі входом електроламп 11, так і з сило- використання оптодіністора для передачі кевим електродом сімістора 10 зі сторони основи руючого сигнала низької напруги в силову частину сімістора 10 Силовий електрод сімістора 10 зі пристрою, забезпечити включення та виключення сторони керуючого електрода сімістора 10 з'єднавсіх електроламп групи з кожного поста керування, но з фазним проводом електромережі Загальний кожен з яких має тільки одну кнопку керування з вихід електроламп 11 з'єднано з нульовим провоПІДСВІТКОЮ її розташування Все це досягається тим, що в відоме обладнання, яке містить кнопки керування з замикаючим контактом, силовий ключ, СВІТЛОВІ індикатори та їх резистори, введено джерело низької напруги, формувач імпульсів, тригер, транзистор, резистор перший, оптодшістор, причому джерело низької напруги по першому входу з'єднано з фазним проводом електромережі, а по першому виходу з'єднано з нульовим проводом електромережі, те ж джерело по другому виходу - виходу "плюс"- з'єднано з загальним входом усіх кнопок керування, з загальним входом усіх світлових індикаторів, а другий вхід джерела низької напруги - "мінус" з'єднано з загальним проводом пристрою, формувач імпульсів по входу з з'єднано з загальнім виходом усіх кнопок керування, а по виходу - з'єднано через тригер з першим входом підсилювача, вихід якого з'єднано з загальним проводом пристрою, другий вхід підсилювача через світлопроменеву частину оптодіністора та резистор перший з'єднано з "плюсом" джерела низької напруги, катод світоприймальної частини оптодіністора з'єднано з керуючим електродом сімістора, а анод світоприймальної частини з'єднано як зі входом електроламп, так і з силовим електродом зі сторони основи сімістора, силовий електрод сімістора зі сторони керуючого електрода сімістора з'єднано з фазним проводом електромережі, загальний вихід електроламп з'єднано з нульовим проводом електромережі, при цьому вихід кожного світлового індикатора з'єднано зі своїм резистором другим, загальний вихід усіх резісторів других з'єднано з загальним проводом пристрою На фіг зображена електрична блок-схема керування електролампами сходової клітини житлового будинку Формувач імпульсів приведено в журналі "Радио", № 8, 1985 р , с 33 Тригер - стандартна мікросхема Сімістор та оптодшістор - серійні Підсилювач - один транзистор Пристрій дистанційного керування електролампами містить джерело 1 низької напруги, яке по першому входу з'єднано з фазним проводом електромережі, а по першому виходу з'єднано з нульовим проводом електромережі, те ж джерело 1 по другому виходу - виходу "плюс" - з'єднано з зага дом електромережі Вихід КОЖНОГО СВІТЛОВОГО З індикатора з'єднано зі своїм резистором іє другим, загальний вихід усіх резисторів 12 других з'єднано з загальним проводом пристрою На кожному поверсі сходової клітини будинку розташовані одноштіфтові кнопки 2 керування з замикаючим контактом з вмонтованими в кожну з них по світловому 3 індикатору та резистору 12 другому Людина відчиняє двері, які ведуть з вулиці на сходову клітину, і бачить перед собою червоний вогник світлового 3 індикатора, розташованого поруч з кнопкою 2 керування Людина підходить до світлового 3 індикатора і натискав імпульсно на штіфт кнопки 2 керування Вмить включаються усі електролампи 11 сходової клітини Трапилось в електросхемі слідуюче Після натиску на штіфт кнопки 2 керування "штос" - потенціал від джерела 1 низької напруги пройшов через формувач 4 імпульсів і перетворився в "плюс" - імпульс, прослідував далі на вхід тригера 5, який переключився в новий логічний стан, де на його прямому виході завився "плюс" потенціал, який пройшов далі на підсилювач 6 Останній відчинився Через резистор 8 перший одержала напругу світлопроменева 7 частина оптодіністора, яка передала світло в світлоприймальну 9 частину оптодіністора, який через керуючий вхід сімістора 10 включив сам сімістор 10 Останній підключив електролампи 11 сходової клітини до електромережі Електролампи засвітилися А людина йде по сходах пішки по освітленій сходовій КЛІТИНІ, чи підіймається на свій поверх ліфтом, відчиняє двері своєї квартири, вмикає електроосвітлення квартири, повертається до сходової клітини, де бачить червоний вогник світлового 3 індикатора поруч зі штіфтом кнопки 2 керування Людина підходить до них і натискає імпульсне штіфт кнопки 2 керування Вмить гасне електроосвітлення на всій сходовій КЛІТИНІ Трапилось в електросхемі слідуюче Після натиску на штіфт кнопки 2 керування "плюс" - потенціал від джерела І низької напруги пройшов через формувач 4 імпульсів і перетвори 47634 6 тролампи 11 сходових клітин від електромережі вся в плюс - імпульс, прослідував далі на вхід Схема прийшла в початковий стан тригера 5, який переключився в новий логічний Одержано пристрій керування електролампастан, де на його прямому виході заявився "нуль" ми, де забезпечено групи включення та виключенпотенціал, який зачинив підсилювач 6 Через це ня всіх електроламп групи з кожного поста керузагубила напругу світлопроменева 7 частина опвання, кожен з яких має тільки одну кнопку тові є тора, загубила світло світлоприймальна 9 керування з ПІДСВІТКОЮ її розташування частина оптодшістора, відключився оптодшістор, відключився сімістор 10 Останній відключив елек ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
