Секторна антена

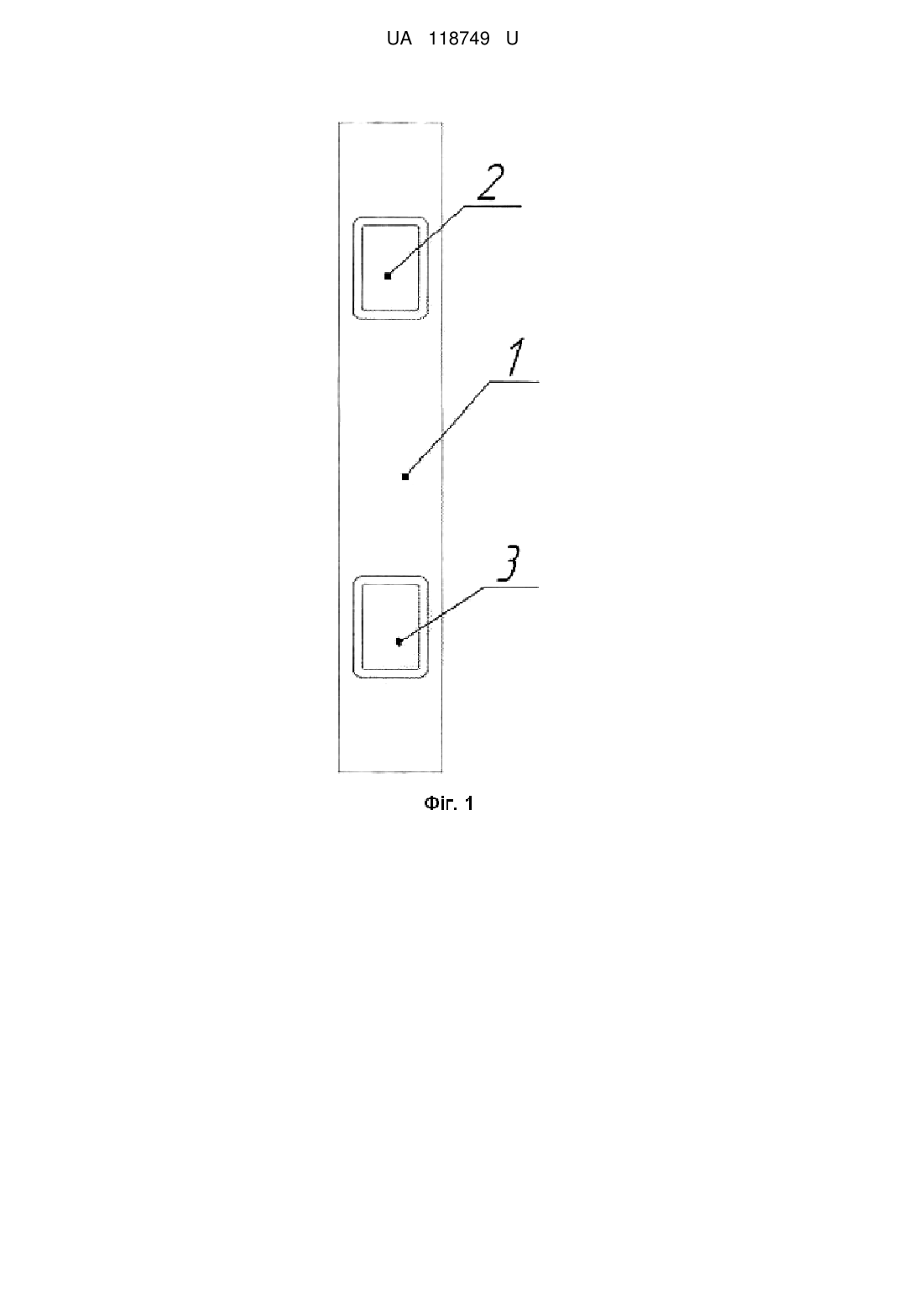

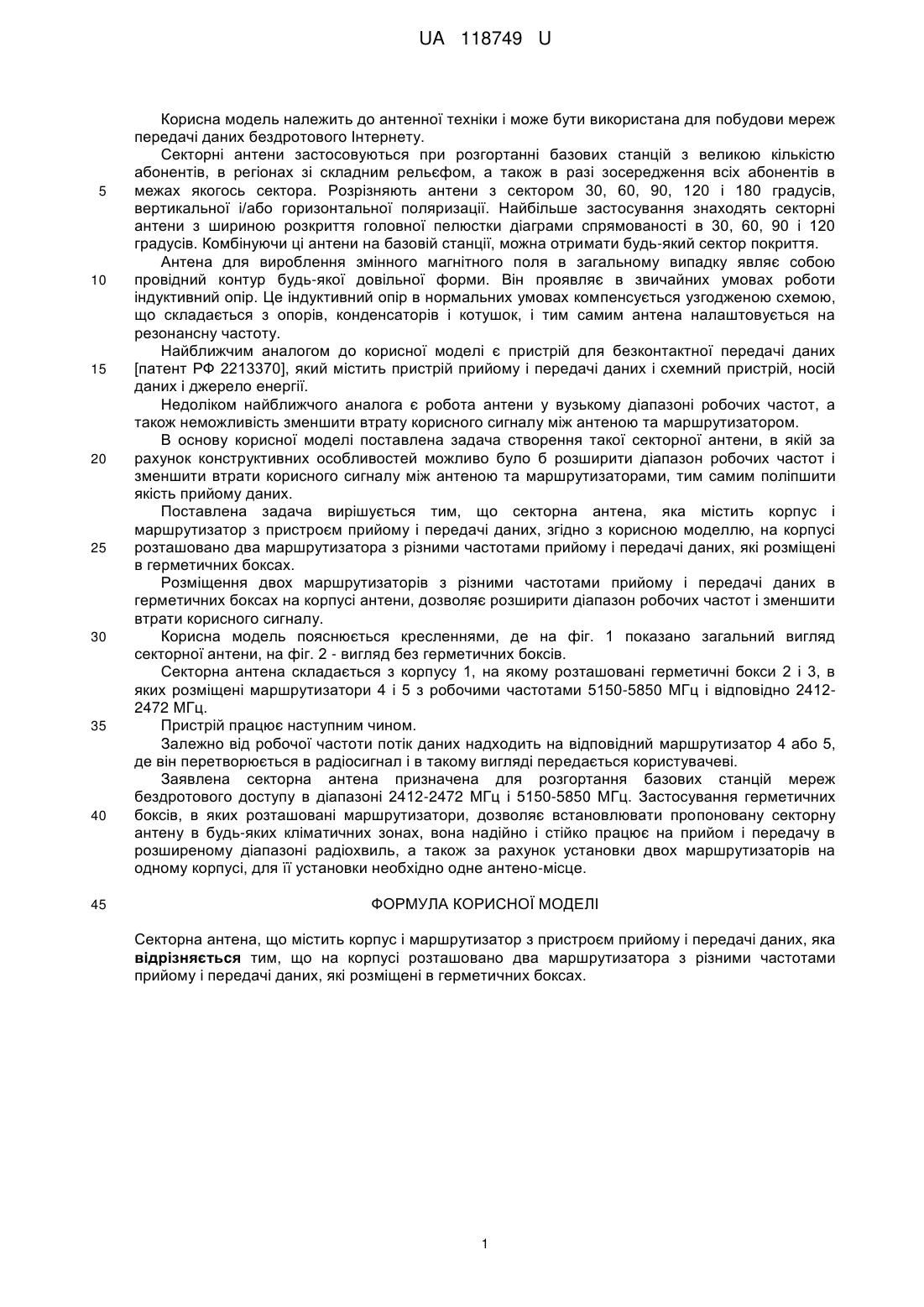

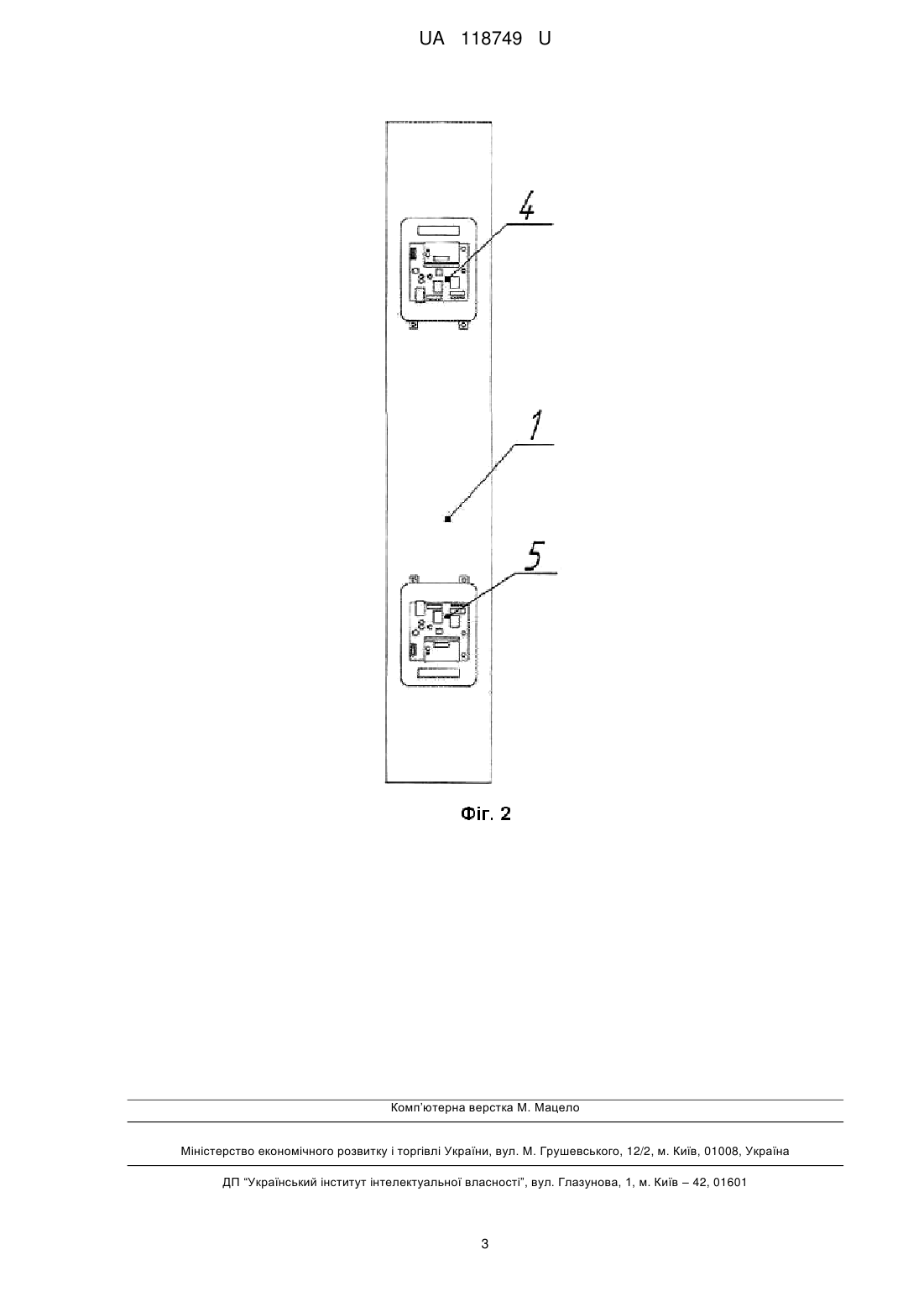

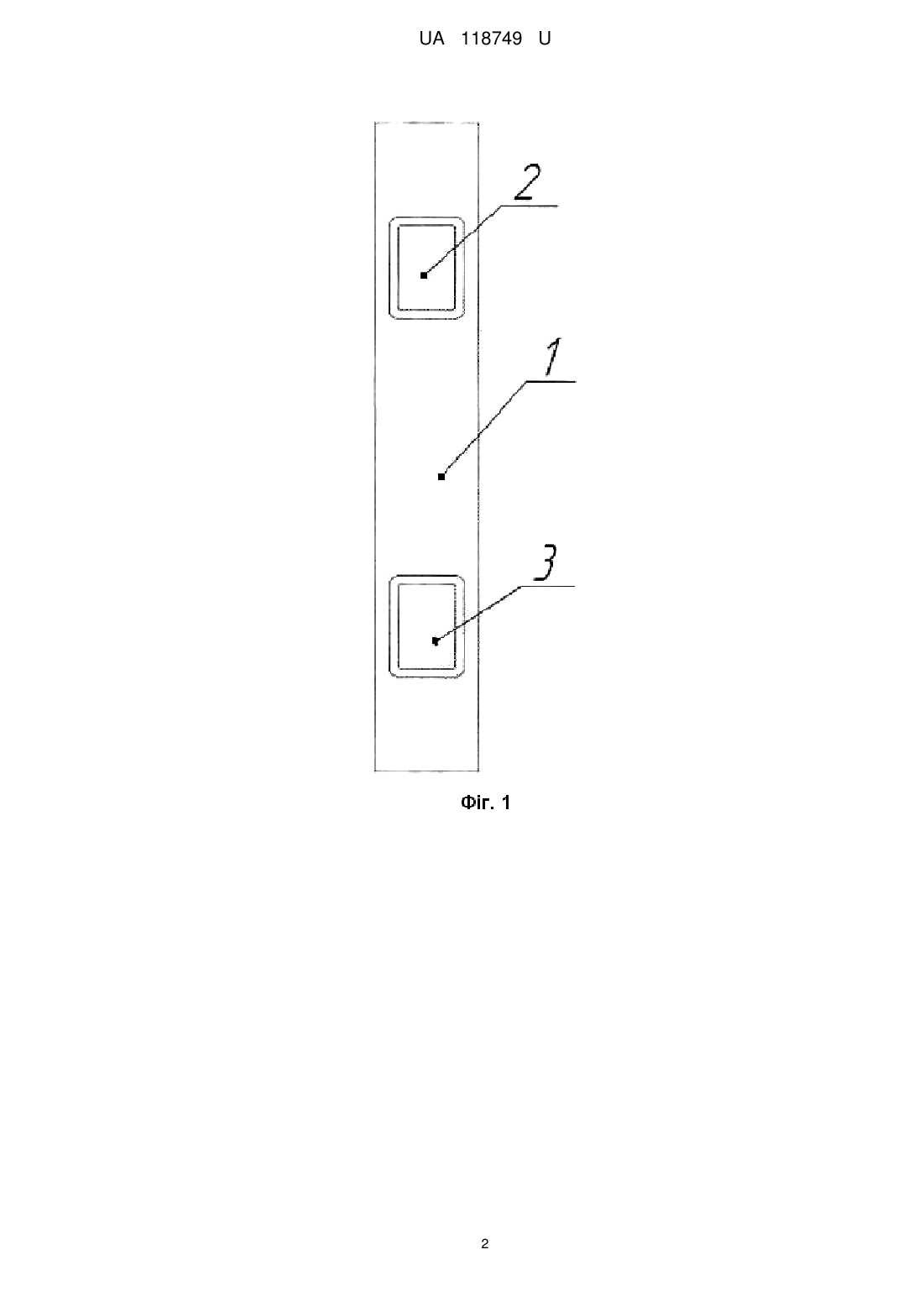

Реферат: UA 118749 U UA 118749 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до антенної техніки і може бути використана для побудови мереж передачі даних бездротового Інтернету. Секторні антени застосовуються при розгортанні базових станцій з великою кількістю абонентів, в регіонах зі складним рельєфом, а також в разі зосередження всіх абонентів в межах якогось сектора. Розрізняють антени з сектором 30, 60, 90, 120 і 180 градусів, вертикальної і/або горизонтальної поляризації. Найбільше застосування знаходять секторні антени з шириною розкриття головної пелюстки діаграми спрямованості в 30, 60, 90 і 120 градусів. Комбінуючи ці антени на базовій станції, можна отримати будь-який сектор покриття. Антена для вироблення змінного магнітного поля в загальному випадку являє собою провідний контур будь-якої довільної форми. Він проявляє в звичайних умовах роботи індуктивний опір. Це індуктивний опір в нормальних умовах компенсується узгодженою схемою, що складається з опорів, конденсаторів і котушок, і тим самим антена налаштовується на резонансну частоту. Найближчим аналогом до корисної моделі є пристрій для безконтактної передачі даних [патент РФ 2213370], який містить пристрій прийому і передачі даних і схемний пристрій, носій даних і джерело енергії. Недоліком найближчого аналога є робота антени у вузькому діапазоні робочих частот, а також неможливість зменшити втрату корисного сигналу між антеною та маршрутизатором. В основу корисної моделі поставлена задача створення такої секторної антени, в якій за рахунок конструктивних особливостей можливо було б розширити діапазон робочих частот і зменшити втрати корисного сигналу між антеною та маршрутизаторами, тим самим поліпшити якість прийому даних. Поставлена задача вирішується тим, що секторна антена, яка містить корпус і маршрутизатор з пристроєм прийому і передачі даних, згідно з корисною моделлю, на корпусі розташовано два маршрутизатора з різними частотами прийому і передачі даних, які розміщені в герметичних боксах. Розміщення двох маршрутизаторів з різними частотами прийому і передачі даних в герметичних боксах на корпусі антени, дозволяє розширити діапазон робочих частот і зменшити втрати корисного сигналу. Корисна модель пояснюється кресленнями, де на фіг. 1 показано загальний вигляд секторної антени, на фіг. 2 - вигляд без герметичних боксів. Секторна антена складається з корпусу 1, на якому розташовані герметичні бокси 2 і 3, в яких розміщені маршрутизатори 4 і 5 з робочими частотами 5150-5850 МГц і відповідно 24122472 МГц. Пристрій працює наступним чином. Залежно від робочої частоти потік даних надходить на відповідний маршрутизатор 4 або 5, де він перетворюється в радіосигнал і в такому вигляді передається користувачеві. Заявлена секторна антена призначена для розгортання базових станцій мереж бездротового доступу в діапазоні 2412-2472 МГц і 5150-5850 МГц. Застосування герметичних боксів, в яких розташовані маршрутизатори, дозволяє встановлювати пропоновану секторну антену в будь-яких кліматичних зонах, вона надійно і стійко працює на прийом і передачу в розширеному діапазоні радіохвиль, а також за рахунок установки двох маршрутизаторів на одному корпусі, для її установки необхідно одне антено-місце. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Секторна антена, що містить корпус і маршрутизатор з пристроєм прийому і передачі даних, яка відрізняється тим, що на корпусі розташовано два маршрутизатора з різними частотами прийому і передачі даних, які розміщені в герметичних боксах. 1 UA 118749 U 2 UA 118749 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
