Установка для калібрування посівного матеріалу плодових кісточкових культур

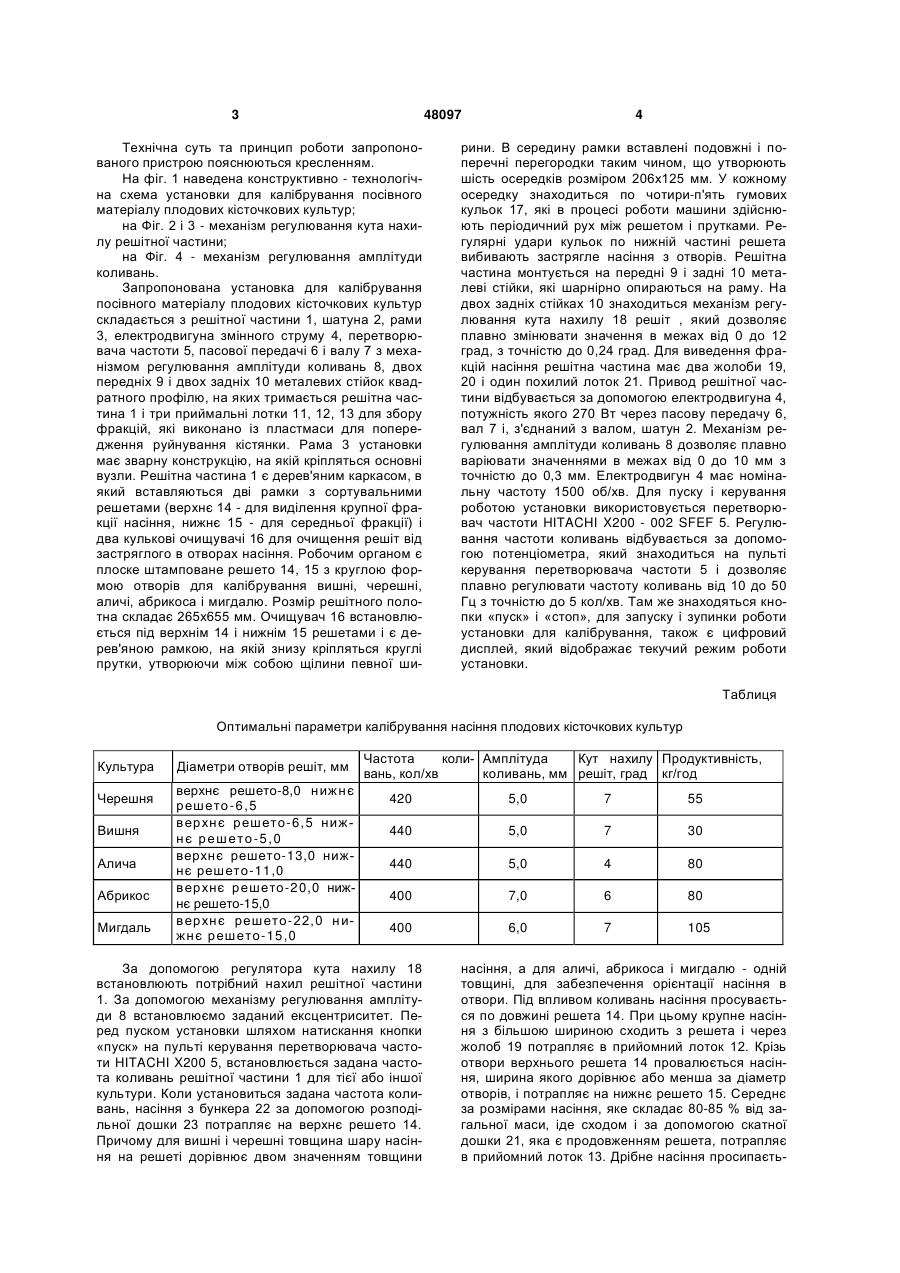

Установка для калібрування посівного матеріалу плодових кісточкових культур, що включає 3 48097 Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена конструктивно - технологічна схема установки для калібрування посівного матеріалу плодових кісточкових культур; на Фіг. 2 і 3 - механізм регулювання кута нахилу решітної частини; на Фіг. 4 - механізм регулювання амплітуди коливань. Запропонована установка для калібрування посівного матеріалу плодових кісточкових культур складається з решітної частини 1, шатуна 2, рами 3, електродвигуна змінного струму 4, перетворювача частоти 5, пасової передачі 6 і валу 7 з механізмом регулювання амплітуди коливань 8, двох передніх 9 і двох задніх 10 металевих стійок квадратного профілю, на яких тримається решітна частина 1 і три приймальні лотки 11, 12, 13 для збору фракцій, які виконано із пластмаси для попередження руйнування кістянки. Рама 3 установки має зварну конструкцію, на якій кріпляться основні вузли. Решітна частина 1 є дерев'яним каркасом, в який вставляються дві рамки з сортувальними решетами (верхнє 14 - для виділення крупної фракції насіння, нижнє 15 - для середньої фракції) і два кулькові очищувачі 16 для очищення решіт від застряглого в отворах насіння. Робочим органом є плоске штамповане решето 14, 15 з круглою формою отворів для калібрування вишні, черешні, аличі, абрикоса і мигдалю. Розмір решітного полотна складає 265x655 мм. Очищувач 16 встановлюється під верхнім 14 і нижнім 15 решетами і є дерев'яною рамкою, на якій знизу кріпляться круглі прутки, утворюючи між собою щілини певної ши 4 рини. В середину рамки вставлені подовжні і поперечні перегородки таким чином, що утворюють шість осередків розміром 206x125 мм. У кожному осередку знаходиться по чотири-п'ять гумових кульок 17, які в процесі роботи машини здійснюють періодичний рух між решетом і прутками. Регулярні удари кульок по нижній частині решета вибивають застрягле насіння з отворів. Решітна частина монтується на передні 9 і задні 10 металеві стійки, які шарнірно опираються на раму. На двох задніх стійках 10 знаходиться механізм регулювання кута нахилу 18 решіт , який дозволяє плавно змінювати значення в межах від 0 до 12 град, з точністю до 0,24 град. Для виведення фракцій насіння решітна частина має два жолоби 19, 20 і один похилий лоток 21. Привод решітної частини відбувається за допомогою електродвигуна 4, потужність якого 270 Вт через пасову передачу 6, вал 7 і, з'єднаний з валом, шатун 2. Механізм регулювання амплітуди коливань 8 дозволяє плавно варіювати значеннями в межах від 0 до 10 мм з точністю до 0,3 мм. Електродвигун 4 має номінальну частоту 1500 об/хв. Для пуску і керування роботою установки використовується перетворювач частоти HITACHI X200 - 002 SFEF 5. Регулювання частоти коливань відбувається за допомогою потенціометра, який знаходиться на пульті керування перетворювача частоти 5 і дозволяє плавно регулювати частоту коливань від 10 до 50 Гц з точністю до 5 кол/хв. Там же знаходяться кнопки «пуск» і «стоп», для запуску і зупинки роботи установки для калібрування, також є цифровий дисплей, який відображає текучий режим роботи установки. Таблиця Оптимальні параметри калібрування насіння плодових кісточкових культур Культура Черешня Вишня Алича Абрикос Мигдаль Діаметри отворів решіт, мм верхнє решето-8,0 нижнє решето-6,5 верхнє решето-6,5 нижн є р ешето-5, 0 верхнє решето-13,0 нижнє решето-11,0 верхнє решето-20,0 нижнє решето-15,0 верхнє решето-22,0 нижнє решето-15,0 Частота коли- Амплітуда Кут нахилу Продуктивність, вань, кол/хв коливань, мм решіт, град кг/год 420 5,0 7 55 440 5,0 7 30 440 5,0 4 80 400 7,0 6 80 400 6,0 7 105 За допомогою регулятора кута нахилу 18 встановлюють потрібний нахил решітної частини 1. За допомогою механізму регулювання амплітуди 8 встановлюємо заданий ексцентриситет. Перед пуском установки шляхом натискання кнопки «пуск» на пульті керування перетворювача частоти HITACHI X200 5, встановлюється задана частота коливань решітної частини 1 для тієї або іншої культури. Коли установиться задана частота коливань, насіння з бункера 22 за допомогою розподільної дошки 23 потрапляє на верхнє решето 14. Причому для вишні і черешні товщина шару насіння на решеті дорівнює двом значенням товщини насіння, а для аличі, абрикоса і мигдалю - одній товщині, для забезпечення орієнтації насіння в отвори. Під впливом коливань насіння просувається по довжині решета 14. При цьому крупне насіння з більшою шириною сходить з решета і через жолоб 19 потрапляє в прийомний лоток 12. Крізь отвори верхнього решета 14 провалюється насіння, ширина якого дорівнює або менша за діаметр отворів, і потрапляє на нижнє решето 15. Середнє за розмірами насіння, яке складає 80-85 % від загальної маси, іде сходом і за допомогою скатної дошки 21, яка є продовженням решета, потрапляє в прийомний лоток 13. Дрібне насіння просипаєть 5 48097 ся крізь отвори і через жолоб 20 потрапляє до лотка 11. Очищення отворів відбувається за допомогою стрибаючих кульок 17. Калібрування посівного матеріалу плодових кісточкових культур на установці для калібрування відбувається при певних режимах (табл.) Комп’ютерна верстка Д. Шеверун 6 При розподілені на фракції за шириною насіння вишні, черешні, абрикоса, аличі і мигдалю різниця у виході фракцій складає 3-5 %. Що свідчить про якісне протікання процесу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
