Пристрій для обрізання додатків

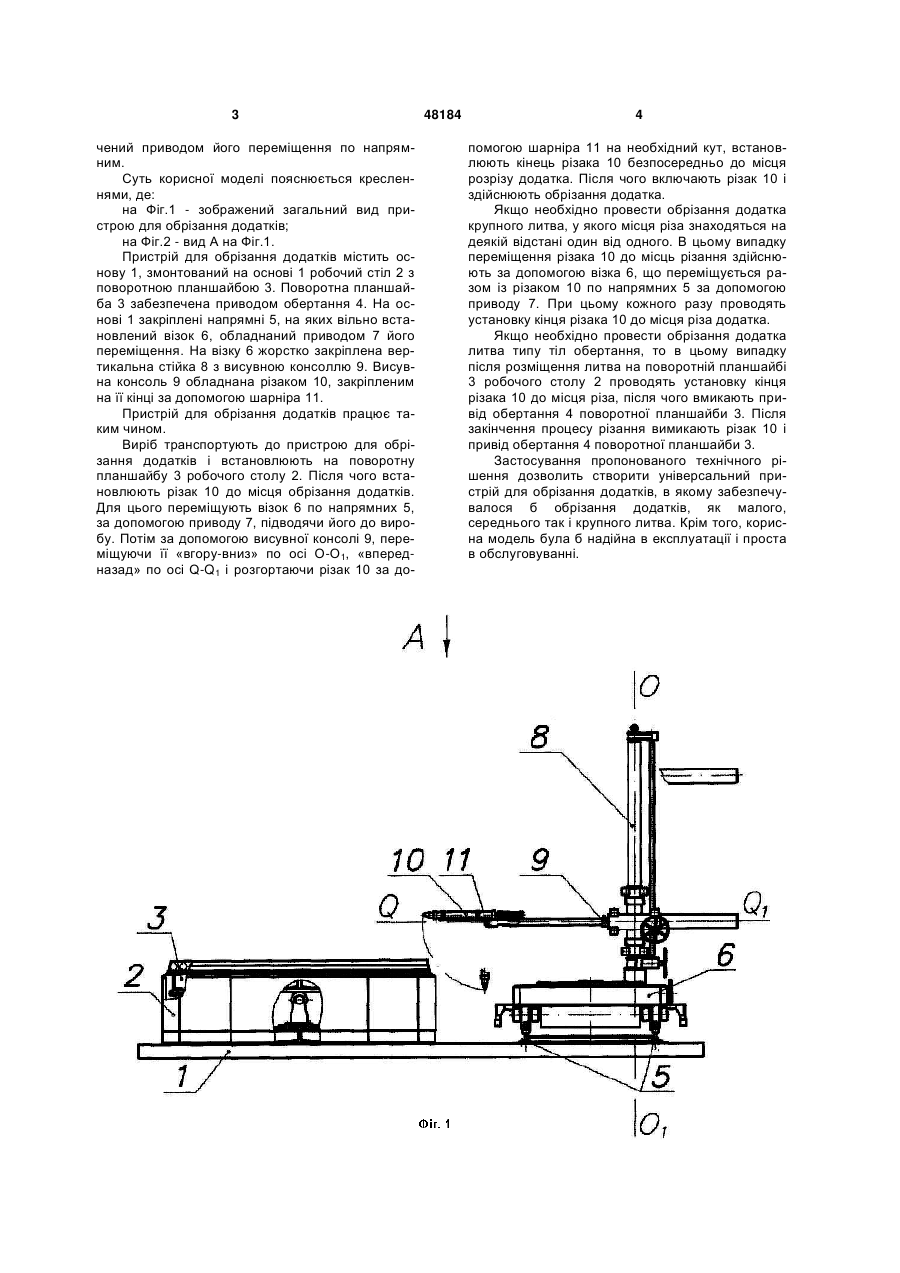

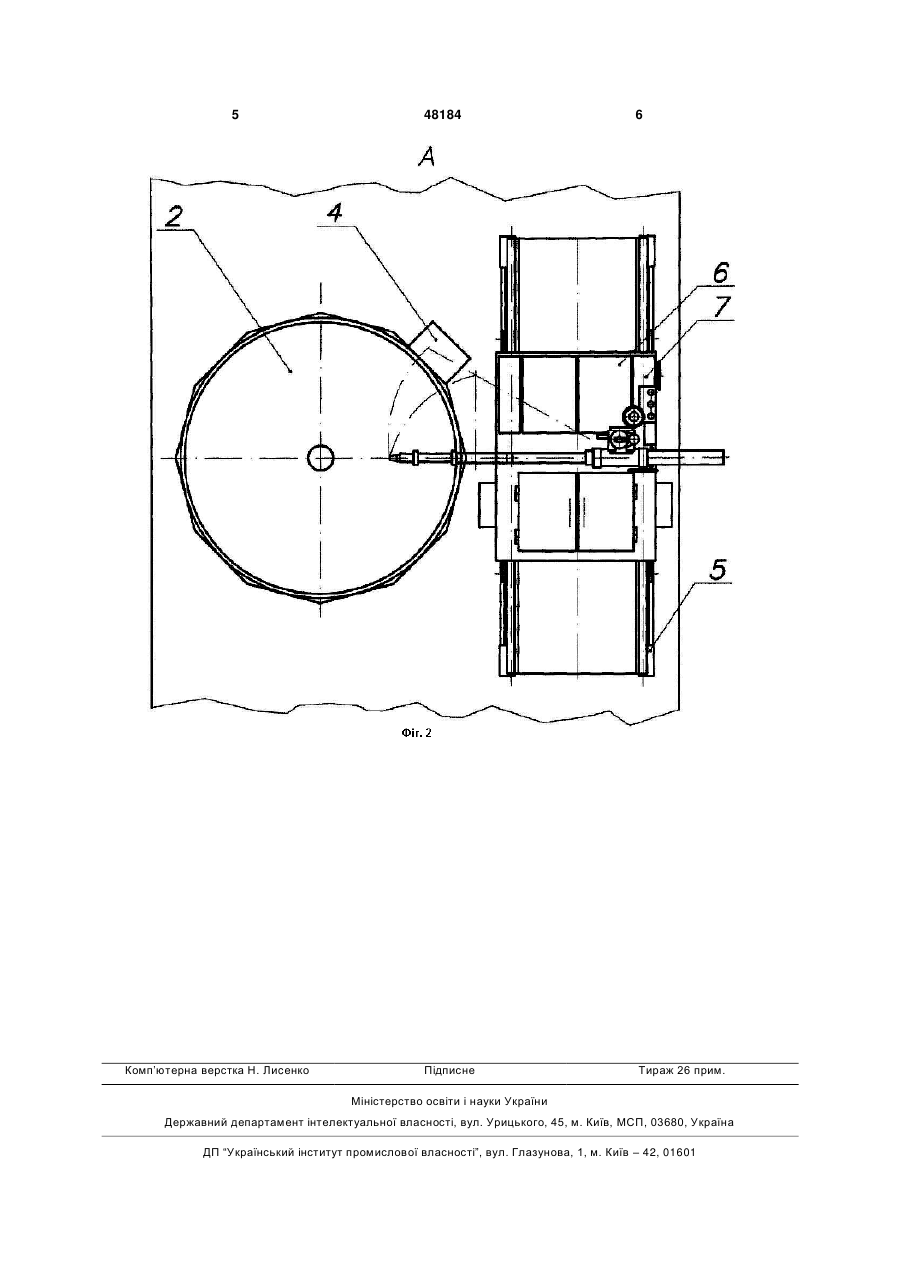

Пристрій для обрізання додатків, що містить основу, змонтовані на основі робочий стіл з по 3 чений приводом його переміщення по напрямним. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 - зображений загальний вид пристрою для обрізання додатків; на Фіг.2 - вид А на Фіг.1. Пристрій для обрізання додатків містить основу 1, змонтований на основі 1 робочий стіл 2 з поворотною планшайбою 3. Поворотна планшайба 3 забезпечена приводом обертання 4. На основі 1 закріплені напрямні 5, на яких вільно встановлений візок 6, обладнаний приводом 7 його переміщення. На візку 6 жорстко закріплена вертикальна стійка 8 з висувною консоллю 9. Висувна консоль 9 обладнана різаком 10, закріпленим на її кінці за допомогою шарніра 11. Пристрій для обрізання додатків працює таким чином. Виріб транспортують до пристрою для обрізання додатків і встановлюють на поворотну планшайбу 3 робочого столу 2. Після чого встановлюють різак 10 до місця обрізання додатків. Для цього переміщують візок 6 по напрямних 5, за допомогою приводу 7, підводячи його до виробу. Потім за допомогою висувної консолі 9, переміщуючи її «вгору-вниз» по осі О-О1, «впередназад» по осі Q-Q1 і розгортаючи різак 10 за до 48184 4 помогою шарніра 11 на необхідний кут, встановлюють кінець різака 10 безпосередньо до місця розрізу додатка. Після чого включають різак 10 і здійснюють обрізання додатка. Якщо необхідно провести обрізання додатка крупного литва, у якого місця різа знаходяться на деякій відстані один від одного. В цьому випадку переміщення різака 10 до місць різання здійснюють за допомогою візка 6, що переміщується разом із різаком 10 по напрямних 5 за допомогою приводу 7. При цьому кожного разу проводять установку кінця різака 10 до місця різа додатка. Якщо необхідно провести обрізання додатка литва типу тіл обертання, то в цьому випадку після розміщення литва на поворотній планшайбі 3 робочого столу 2 проводять установку кінця різака 10 до місця різа, після чого вмикають привід обертання 4 поворотної планшайби 3. Після закінчення процесу різання вимикають різак 10 і привід обертання 4 поворотної планшайби 3. Застосування пропонованого технічного рішення дозволить створити універсальний пристрій для обрізання додатків, в якому забезпечувалося б обрізання додатків, як малого, середнього так і крупного литва. Крім того, корисна модель була б надійна в експлуатації і проста в обслуговуванні. 5 Комп’ютерна верстка Н. Лиcенко 48184 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
