Пристрій для ранньої діагностики рецидиву шлунково-кишкових кровотеч

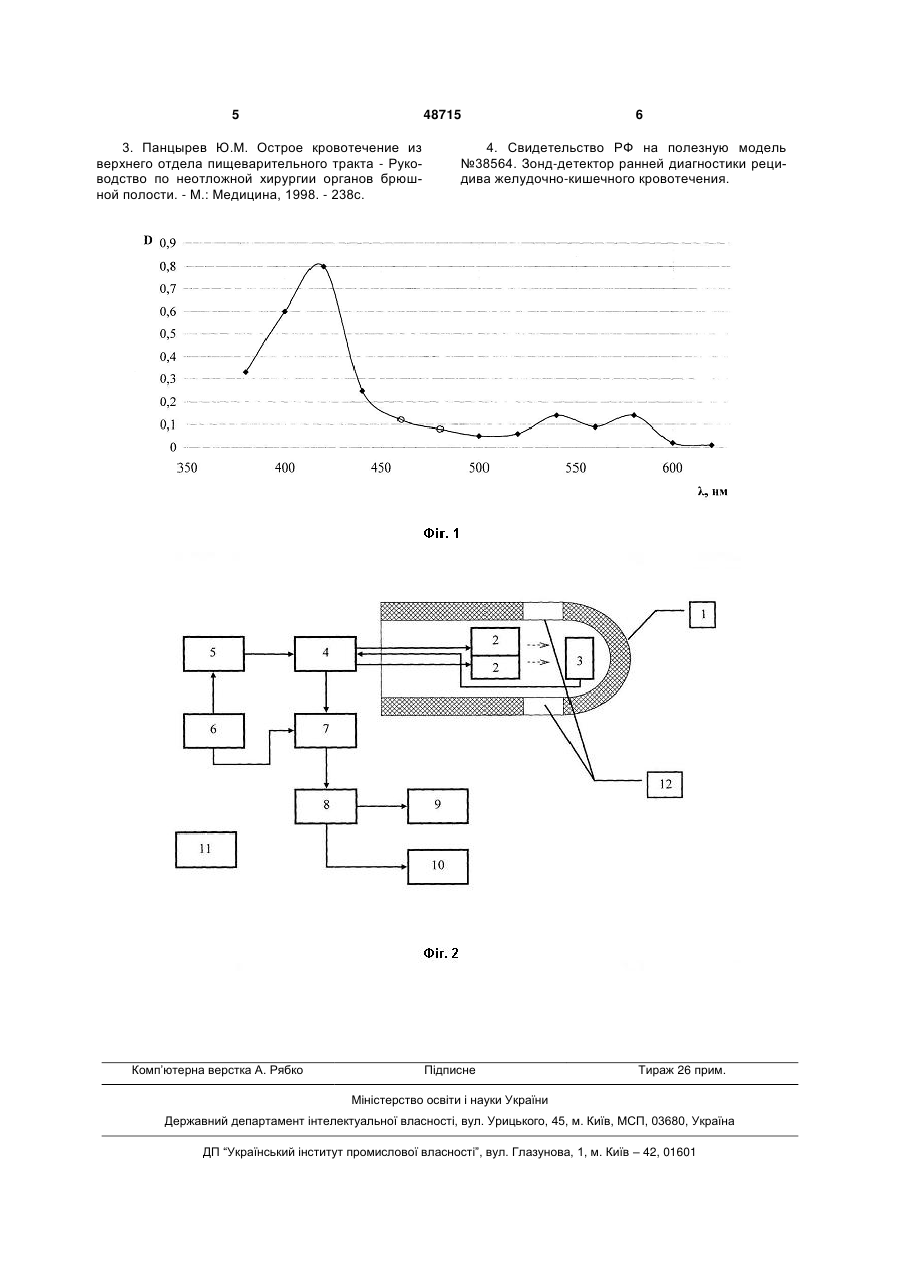

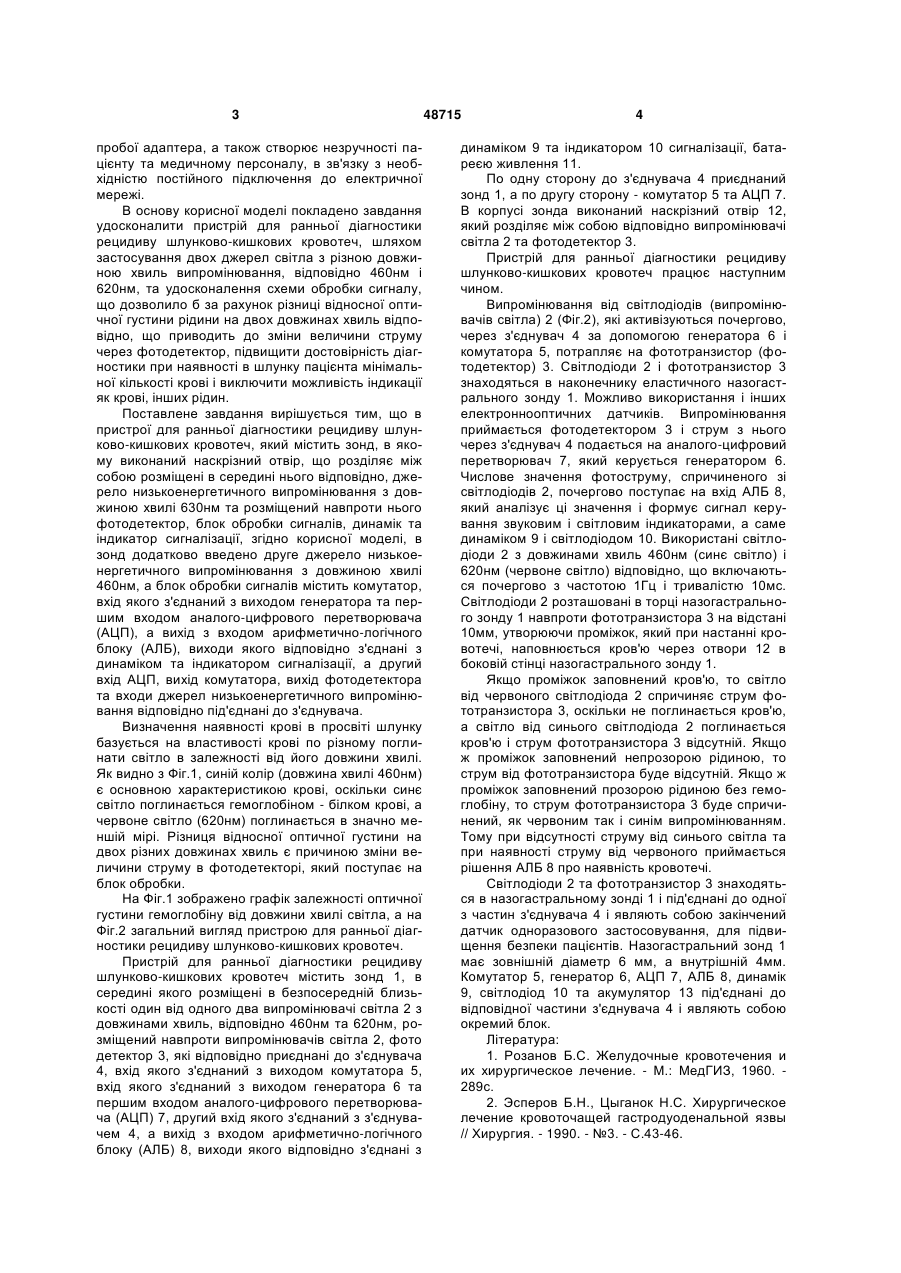

Пристрій для ранньої діагностики рецидиву шлунково-кишкових кровотеч, що містить зонд, в якому виконаний наскрізний отвір, що розділяє між собою розміщені всередині, відповідно, джерело 3 пробої адаптера, а також створює незручності пацієнту та медичному персоналу, в зв'язку з необхідністю постійного підключення до електричної мережі. В основу корисної моделі покладено завдання удосконалити пристрій для ранньої діагностики рецидиву шлунково-кишкових кровотеч, шляхом застосування двох джерел світла з різною довжиною хвиль випромінювання, відповідно 460нм і 620нм, та удосконалення схеми обробки сигналу, що дозволило б за рахунок різниці відносної оптичної густини рідини на двох довжинах хвиль відповідно, що приводить до зміни величини струму через фотодетектор, підвищити достовірність діагностики при наявності в шлунку пацієнта мінімальної кількості крові і виключити можливість індикації як крові, інших рідин. Поставлене завдання вирішується тим, що в пристрої для ранньої діагностики рецидиву шлунково-кишкових кровотеч, який містить зонд, в якому виконаний наскрізний отвір, що розділяє між собою розміщені в середині нього відповідно, джерело низькоенергетичного випромінювання з довжиною хвилі 630нм та розміщений навпроти нього фотодетектор, блок обробки сигналів, динамік та індикатор сигналізації, згідно корисної моделі, в зонд додатково введено друге джерело низькоенергетичного випромінювання з довжиною хвилі 460нм, а блок обробки сигналів містить комутатор, вхід якого з'єднаний з виходом генератора та першим входом аналого-цифрового перетворювача (АЦП), а вихід з входом арифметично-логічного блоку (АЛБ), виходи якого відповідно з'єднані з динаміком та індикатором сигналізації, а другий вхід АЦП, вихід комутатора, вихід фотодетектора та входи джерел низькоенергетичного випромінювання відповідно під'єднані до з'єднувача. Визначення наявності крові в просвіті шлунку базується на властивості крові по різному поглинати світло в залежності від його довжини хвилі. Як видно з Фіг.1, синій колір (довжина хвилі 460нм) є основною характеристикою крові, оскільки синє світло поглинається гемоглобіном - білком крові, а червоне світло (620нм) поглинається в значно меншій мірі. Різниця відносної оптичної густини на двох різних довжинах хвиль є причиною зміни величини струму в фотодетекторі, який поступає на блок обробки. На Фіг.1 зображено графік залежності оптичної густини гемоглобіну від довжини хвилі світла, а на Фіг.2 загальний вигляд пристрою для ранньої діагностики рецидиву шлунково-кишкових кровотеч. Пристрій для ранньої діагностики рецидиву шлунково-кишкових кровотеч містить зонд 1, в середині якого розміщені в безпосередній близькості один від одного два випромінювачі світла 2 з довжинами хвиль, відповідно 460нм та 620нм, розміщений навпроти випромінювачів світла 2, фото детектор 3, які відповідно приєднані до з'єднувача 4, вхід якого з'єднаний з виходом комутатора 5, вхід якого з'єднаний з виходом генератора 6 та першим входом аналого-цифрового перетворювача (АЦП) 7, другий вхід якого з'єднаний з з'єднувачем 4, а вихід з входом арифметично-логічного блоку (АЛБ) 8, виходи якого відповідно з'єднані з 48715 4 динаміком 9 та індикатором 10 сигналізації, батареєю живлення 11. По одну сторону до з'єднувача 4 приєднаний зонд 1, а по другу сторону - комутатор 5 та АЦП 7. В корпусі зонда виконаний наскрізний отвір 12, який розділяє між собою відповідно випромінювачі світла 2 та фотодетектор 3. Пристрій для ранньої діагностики рецидиву шлунково-кишкових кровотеч працює наступним чином. Випромінювання від світлодіодів (випромінювачів світла) 2 (Фіг.2), які активізуються почергово, через з'єднувач 4 за допомогою генератора 6 і комутатора 5, потрапляє на фототранзистор (фотодетектор) 3. Світлодіоди 2 і фототранзистор 3 знаходяться в наконечнику еластичного назогастрального зонду 1. Можливо використання і інших електроннооптичних датчиків. Випромінювання приймається фотодетектором 3 і струм з нього через з'єднувач 4 подається на аналого-цифровий перетворювач 7, який керується генератором 6. Числове значення фотоструму, спричиненого зі світлодіодів 2, почергово поступає на вхід АЛБ 8, який аналізує ці значення і формує сигнал керування звуковим і світловим індикаторами, а саме динаміком 9 і світлодіодом 10. Використані світлодіоди 2 з довжинами хвиль 460нм (синє світло) і 620нм (червоне світло) відповідно, що включаються почергово з частотою 1Гц і тривалістю 10мс. Світлодіоди 2 розташовані в торці назогастрального зонду 1 навпроти фототранзистора 3 на відстані 10мм, утворюючи проміжок, який при настанні кровотечі, наповнюється кров'ю через отвори 12 в боковій стінці назогастрального зонду 1. Якщо проміжок заповнений кров'ю, то світло від червоного світлодіода 2 спричиняє струм фототранзистора 3, оскільки не поглинається кров'ю, а світло від синього світлодіода 2 поглинається кров'ю і струм фототранзистора 3 відсутній. Якщо ж проміжок заповнений непрозорою рідиною, то струм від фототранзистора буде відсутній. Якщо ж проміжок заповнений прозорою рідиною без гемоглобіну, то струм фототранзистора 3 буде спричинений, як червоним так і синім випромінюванням. Тому при відсутності струму від синього світла та при наявності струму від червоного приймається рішення АЛБ 8 про наявність кровотечі. Світлодіоди 2 та фототранзистор 3 знаходяться в назогастральному зонді 1 і під'єднані до одної з частин з'єднувача 4 і являють собою закінчений датчик одноразового застосовування, для підвищення безпеки пацієнтів. Назогастральний зонд 1 має зовнішній діаметр 6 мм, а внутрішній 4мм. Комутатор 5, генератор 6, АЦП 7, АЛБ 8, динамік 9, світлодіод 10 та акумулятор 13 під'єднані до відповідної частини з'єднувача 4 і являють собою окремий блок. Література: 1. Розанов Б.С. Желудочные кровотечения и их хирургическое лечение. - М.: МедГИЗ, 1960. 289с. 2. Эсперов Б.Н., Цыганок Н.С. Хирургическое лечение кровоточащей гастродуоденальной язвы // Хирургия. - 1990. - №3. - С.43-46. 5 48715 3. Панцырев Ю.М. Острое кровотечение из верхнего отдела пищеварительного тракта - Руководство по неотложной хирургии органов брюшной полости. - М.: Медицина, 1998. - 238с. Комп’ютерна верстка А. Рябко 6 4. Свидетельство РФ на полезную модель №38564. Зонд-детектор ранней диагностики рецидива желудочно-кишечного кровотечения. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
