Пакет трубчатої поверхні нагрівання

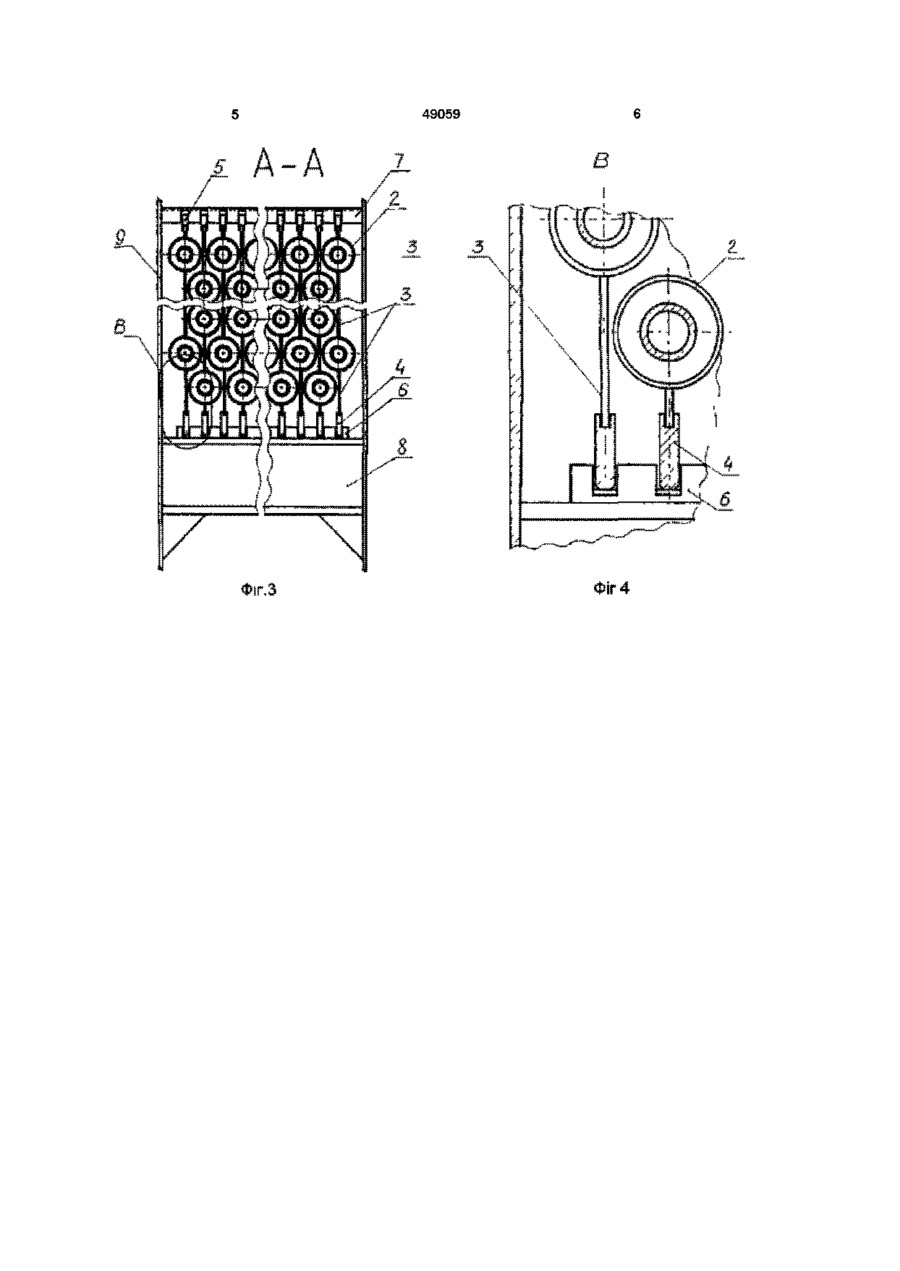

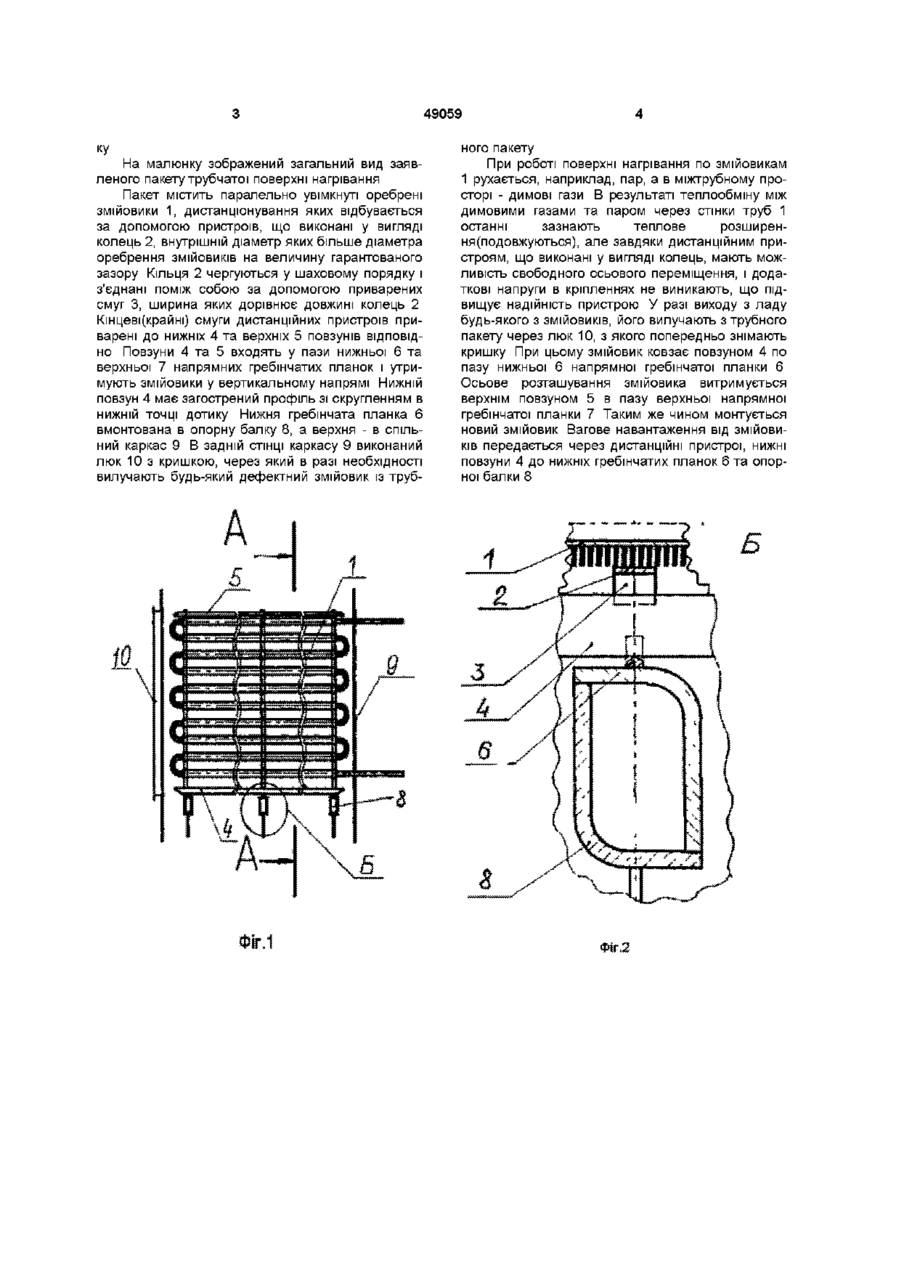

1 Пакет трубчатої поверхні нагрівання, що містить змійовики і вмонтовані в спільний каркас опорні та дистанційні пристрої, який відрізняється тим, що змійовики мають оребрення, дистанційні пристрої виконані у вигляді кілець, внутрішній діаметр яких більше діаметра оребрення ЗМІЙОВИ КІВ на величину гарантованого зазору, дистанційні кільця чергуються у шаховому порядку і з'єднані поміж собою за допомогою приварених смуг, ширина яких дорівнює довжині кільця, при цьому кінцеві смуги дистанційних пристроїв приварені до нижніх та верхніх повзунів ВІДПОВІДНО, ЯКІ, В СВОЮ чергу, заходять у пази нижньої та верхньої напрямних гребінчастих планок, вмонтованих в опорну балку та спільний каркас, в задній СТІНЦІ ЯКОГО ви конаний люк з кришкою для вилучення, в разі необхідності, будь-якого дефектного змійовика з трубного пакета 2 Пакет за п 1, який відрізняється тим, що нижній повзун має загострений профіль зі скругленням у нижній точці дотику о Винахід стосується конструкцій кріплення та дистанцюнування ЗМІЙОВИКІВ конвективних поверхонь нагрівання парогенераторів і може бути використано при виготовленні утилізаційних котлів для газотурбінних електростанцій різних потужностей Є відомим пакет трубчатої поверхні нагрівання з ПІДВІСНИМИ трубчатими елементами, які мають пази для ЗМІЙОВИКІВ теплообмінних труб В пазах закріплені втулки з отворами для проходу теплообмінних труб [Ас №361357 від 28 09 70] Ця конструкція має надійність завдяки можливості свободного переміщення теплообмінних труб в середині втулок Але цей теплообмінник має низький коеффіцієнт компактності, а також не має ремонтопригодності Є відомим також пакет трубчатої поверхні нагрівання, який містить змійовики і вмонтовані в спільний каркас опорні і дистанційні пристрої, які виконані у вигляді вертикальних пластин, що мають з протилежних сторін півовальні пази різних розмірів, які чергуються у шаховому порядку [Ас №317857 від 02 06 1969р ] Недоліками цього пристрою є низький коефіцієнт компактності, неремонтоздатність, а також низька технологічність виготовлення вертикальних пластин та збирання їх разом зі змійовиками у пакет В основу винаходу покладено задачу удосконалення пакету трубчатої поверхні нагрівання, у якому шляхом упрощения конструкції забезпечується висока надійність, компактність та ремонтоздатність пристрою Поставлена задача вирішується таким чином, що у пакеті трубчатої поверхні нагрівання, що містить змійовики і вмонтовані в спільний каркас опорні та дистанційні пристрої, згідно з винаходом, змійовики мають оребрення, дистанційні пристрої виконані у вигляді колець, внутрішній діаметр яких більше діаметра оребрення ЗМІЙОВИКІВ на величину гарантованного зазору Дистанційні кільця чергуються у шаховому порядку і з'єднані поміж собою за допомогою приварених смуг, ширина яких дорівнює довжині кільця Кінцеві смуги дистанційних пристроїв приварені до нижніх та верхніх повзунів ВІДПОВІДНО, які, в свою чергу, заходять у пазі нижньої та верхньої напрямних гребінчатих планок, вмонтованих в опорну балку та спільний каркас В задній СТІНЦІ спільного каркасу виконаний люк з кришкою для вилучення, в разі необхідності, будь-якого дефектного змійовика з трубного пакету Для зменшення тертя ковзання при вилученні дефектного змійовика нижній повзун має загострений профіль зі скругленням у нижній точці доти ю о 49059 ку На малюнку зображений загальний вид заявленого пакету трубчатої поверхні нагрівання Пакет містить паралельно увімкнуті оребрені змійовики 1, дистанцюнування яких відбувається за допомогою пристроїв, що виконані у вигляді колець 2, внутрішній діаметр яких більше діаметра оребрення ЗМІЙОВИКІВ на величину гарантованого зазору Кільця 2 чергуються у шаховому порядку і з'єднані поміж собою за допомогою приварених смуг 3, ширина яких дорівнює довжині колець 2 Кшцеві(крайні) смуги дистанційних пристроїв приварені до нижніх 4 та верхніх 5 повзунів ВІДПОВІДНО Повзуни 4 та 5 входять у пази нижньої 6 та верхньої 7 напрямних гребінчатих планок і утримують змійовики у вертикальному напрямі Нижній повзун 4 має загострений профіль зі скругленням в нижній точці дотику Нижня гребінчата планка 6 вмонтована в опорну балку 8, а верхня - в спільний каркас 9 В задній СТІНЦІ каркасу 9 виконаний люк 10 з кришкою, через який в разі необхідності вилучають будь-який дефектний змійовик із труб ного пакету При роботі поверхні нагрівання по змійовикам 1 рухається, наприклад, пар, а в міжтрубному просторі - димові гази В результаті теплообміну між димовими газами та паром через стінки труб 1 останні зазнають теплове розширення(подовжуються), але завдяки дистанційним пристроям, що виконані у вигляді колець, мають можливість свободного осьового переміщення, і додаткові напруги в кріпленнях не виникають, що підвищує надійність пристрою У разі виходу з ладу будь-якого з ЗМІЙОВИКІВ, його вилучають з трубного пакету через люк 10, з якого попередньо знімають кришку При цьому змійовик ковзає повзуном 4 по пазу нижньої 6 напрямної гребінчатої планки 6 Осьове розташування змійовика витримується верхнім повзуном 5 в пазу верхньої напрямної гребінчатої планки 7 Таким же чином монтується новий змійовик Вагове навантаження від ЗМІЙОВИКІВ передається через дистанційні пристрої, нижні повзуни 4 до нижніх гребінчатих планок 6 та опорної балки 8 49059
