Горизонтальна машина безперервного лиття заготовок

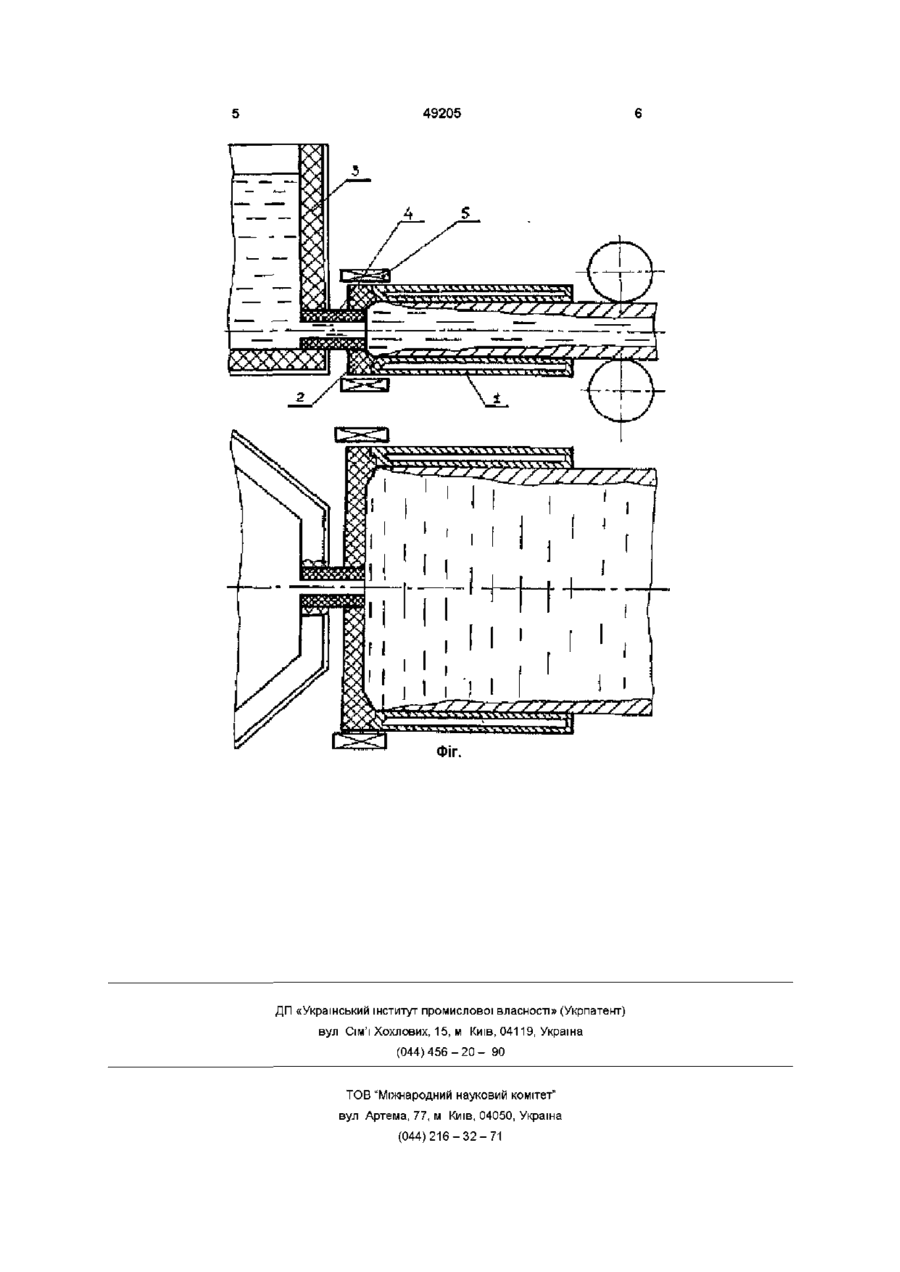

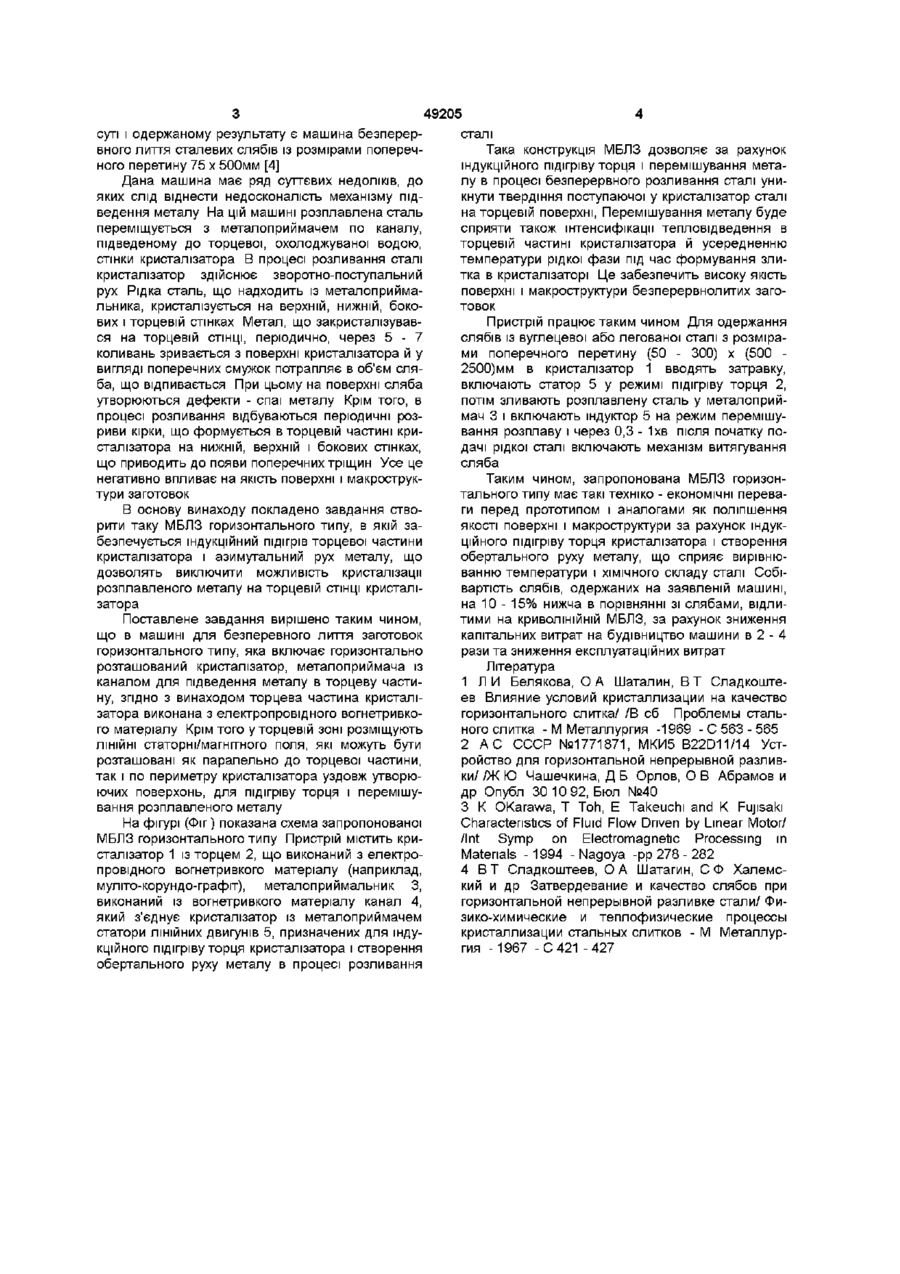

1 Горизонтальна машина безперервного лиття заготовок, що містить горизонтально розташо ю о 49205 суті і одержаному результату є машина безперервного лиття сталевих слябів із розмірами поперечного перетину 75 х 500мм [4] Дана машина має ряд суттєвих недоліків, до яких слід віднести недосконалість механізму підведення металу На цій машині розплавлена сталь переміщується з металоприймачем по каналу, підведеному до торцевої, охолоджуваної водою, стінки кристалізатора В процесі розливання сталі кристалізатор здійснює зворотно-поступальний рух Рідка сталь, що надходить із металоприймальника, кристалізується на верхній, нижній, бокових і торцевій стінках Метал, що закристалізувався на торцевій СТІНЦІ, періодично, через 5 - 7 коливань зривається з поверхні кристалізатора й у вигляді поперечних смужок потрапляє в об'єм сляба, що відпивається При цьому на поверхні сляба утворюються дефекти - спаї металу Крім того, в процесі розливання відбуваються періодичні розриви кірки, що формується в торцевій частині кристалізатора на нижній, верхній і бокових стінках, що приводить до появи поперечних тріщин Усе це негативно впливає на якість поверхні і макроструктури заготовок В основу винаходу покладено завдання створити таку МБЛЗ горизонтального типу, в якій забезпечується індукційний підігрів торцевої частини кристалізатора і азимутальний рух металу, що дозволять виключити можливість кристалізації розплавленого металу на торцевій СТІНЦІ кристалізатора Поставлене завдання вирішено таким чином, що в машині для безперевного лиття заготовок горизонтального типу, яка включає горизонтально розташований кристалізатор, металоприймача із каналом для підведення металу в торцеву частину, згідно з винаходом торцева частина кристалізатора виконана з електропровідного вогнетривкого матеріалу Крім того у торцевій зоні розміщують ЛІНІЙНІ статорні/магнітного поля, які можуть бути розташовані як паралельно до торцевої частини, так і по периметру кристалізатора уздовж утворюючих поверхонь, для підігріву торця і перемішування розплавленого металу На фігурі (Фіг) показана схема запропонованої МБЛЗ горизонтального типу Пристрій містить кристалізатор 1 із торцем 2, що виконаний з електропровідного вогнетривкого матеріалу (наприклад, муліто-корундо-графіт), металоприймальник З, виконаний із вогнетривкого матеріалу канал 4, який з'єднує кристалізатор із металоприймачем статори ЛІНІЙНИХ двигунів 5, призначених для індукційного підігріву торця кристалізатора і створення обертального руху металу в процесі розливання сталі Така конструкція МБЛЗ дозволяє за рахунок індукційного підігріву торця і перемішування металу в процесі безперервного розливання сталі уникнути твердіння поступаючої у кристалізатор сталі на торцевій поверхні, Перемішування металу буде сприяти також інтенсифікації тепловідведення в торцевій частині кристалізатора й усередненню температури рідкої фази під час формування злитка в кристалізаторі Це забезпечить високу якість поверхні і макроструктури безперервнолитих заготовок Пристрій працює таким чином Для одержання слябів із вуглецевої або легованої сталі з розмірами поперечного перетину (50 - 300) х (500 2500)мм в кристалізатор 1 вводять затравку, включають статор 5 у режимі підігріву торця 2, потім зливають розплавлену сталь у металоприймач 3 і включають індуктор 5 на режим перемішування розплаву і через 0,3 - 1хв після початку подачі рідкої сталі включають механізм витягування сляба Таким чином, запропонована МБЛЗ горизонтального типу має такі техніко - економічні переваги перед прототипом і аналогами як поліпшення якості поверхні і макроструктури за рахунок індукційного підігріву торця кристалізатора і створення обертального руху металу, що сприяє вирівнюванню температури і ХІМІЧНОГО складу сталі Собівартість слябів, одержаних на заявленій машині, на 10 - 15% нижча в порівнянні зі слябами, відлитими на криволінійній МБЛЗ, за рахунок зниження капітальних витрат на будівництво машини в 2 - 4 рази та зниження експлуатаційних витрат Література 1 Л И Белякова, О А Шаталин, ВТ Сладкоштеев Влияние условий кристаллизации на качество горизонтального слитка/ /В сб Проблемы стального слитка - М Металлургия -1969 - С 563 - 565 2 А С СССР №1771871, МКИ5 B22D11/14 Устройство для горизонтальной непрерывной разливки/ /Ж Ю Чашечкина, Д Б Орлов, О В Абрамов и др Опубл 30 10 92, Бюл №40 3 К OKarawa, T Ton, E Takeuchi and К Fujisaki Characteristics of Fluid Flow Driven by Linear Motor/ /Int Symp on Electromagnetic Processing in Materials -1994 - Nagoya -pp 278 - 282 4 ВТ Сладкоштеев, О А Шатагин, С Ф Халемский и др Затвердевание и качество слябов при горизонтальной непрерывной разливке стали/ Физико-химические и теплофизические процессы кристаллизации стальных слитков - М Металлургия -1967 -С 421 -427 49205
