Вузол кутового з’єднання пластин

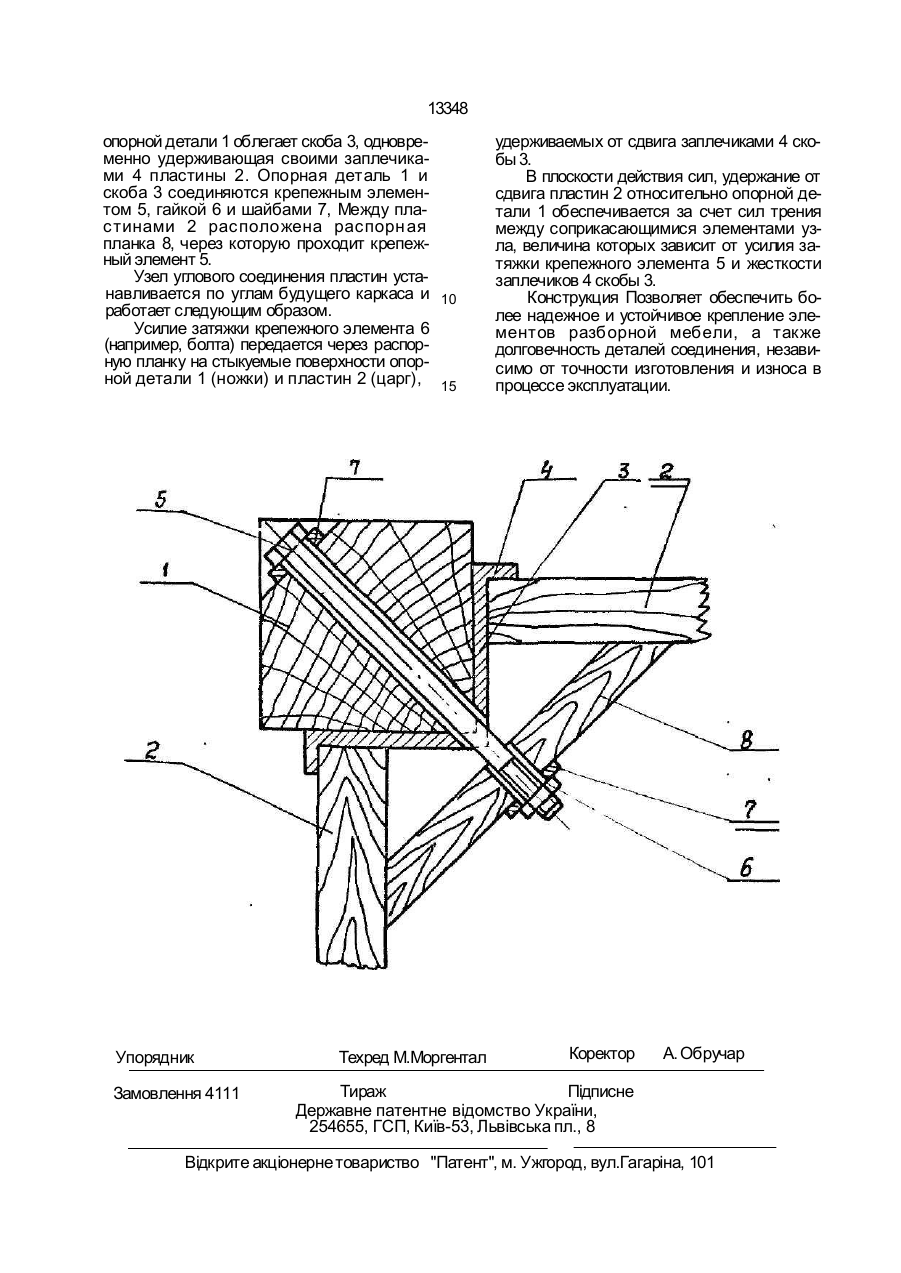

Уззл углового соединения пластин, со держащий опорную деталь, распорную планку, скобу с заплечиками и стягивающий их крепежный элемент, о т л и ч а ю щ и й с я тем. что опорная деталь имеет сквозное отверстие для прохода крепежного элемента с возможностью фиксации его со стороны распорной планки и опорной детали, при этом скоба установлена своими ветвями между опорной деталью и соединяемыми пластинами с возможностью охвата последних своими заплечиками и внутреннего контура опорной детали со стороны распорной планки для передачи усилия затяжки крепежного элемента на стыкуемые поверхности опорной детали и пластин и удержания последних от сдвига. Изобретение относится к деревообрабатывающей промышленности, D частности к мебельной, и может быть использовано при разработке технологического процесса и конструкции разъемного соединения деталей сборно-разборной мебели, требующей быстрой сборки и жесткого соединения. Изобретение может также применяться в строительстве для соединения панелей. Известен узел углового соединения пластин, содержащий опорную деталь, распорную планку, скобу с заплечиками и стягивающий их крепежный элемент [1], Недостатком такого узла является надежность его в процессе эксплуатации. Данное изобретение направлено на повышение надежности соединения пластин при многократных сборках и разборках за счет жесткого, но обеспечиваемого только силами трения, соединения деталей в узле. Цель изобретения - повышение надежности соединения. Поставленная цель достигается за счет того, что в узле углового соединения пластин, содержащем опорную деталь, роторную планку, скобу с заплечиками и стягивающий их крепежный элемент, скоба с заплечиками облегает внутренний контур опорной детали для передачи усилия затяжки крепежного элемента на стыкуемые поверхности опорной детали и пластин (например, царг стола), удерживаемых от сдвига заплечиками скобы. Между пластинами расположена распорнан планка, через которую проходит крепежный элемент, фиксируемый с двух сторон. На чертеже представлен узел углового соединения пластин, поперечный разрез. Узел углового соединения пластин содержит опорную деталь 1 со сквозным отверстием (например, ножку стола), которая устанавливается между пластинами 2 (например, царгами стола). Внутренний контур со со 00 О 13348 опорной детали 1 облегает скоба 3, одновременно удерживающая своими заплечиками 4 пластины 2. Опорная деталь 1 и скоба 3 соединяются крепежным элементом 5, гайкой 6 и шайбами 7, Между пластинами 2 расположена распорн ая планка 8, через которую проходит крепежный элемент 5. Узел углового соединения пластин устанавливается по углам будущего каркаса и 10 работает следующим образом. Усилие затяжки крепежного элемента 6 (например, болта) передается через распорную планку на стыкуемые поверхности опорной детали 1 (ножки) и пластин 2 (царг), 15 Упорядник Замовлення 4111 Техред М.Моргентал удерживаемых от сдвига заплечиками 4 скобы 3. В плоскости действия сил, удержание от сдвига пластин 2 относительно опорной детали 1 обеспечивается за счет сил трения между соприкасающимися элементами узла, величина которых зависит от усилия затяжки крепежного элемента 5 и жесткости заплечиков 4 скобы 3. Конструкция Позволяет обеспечить более надежное и устойчивое крепление элементов разборной мебели, а также долговечность деталей соединения, независимо от точности изготовления и износа в процессе эксплуатации. Коректор А. Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
