Шпонка

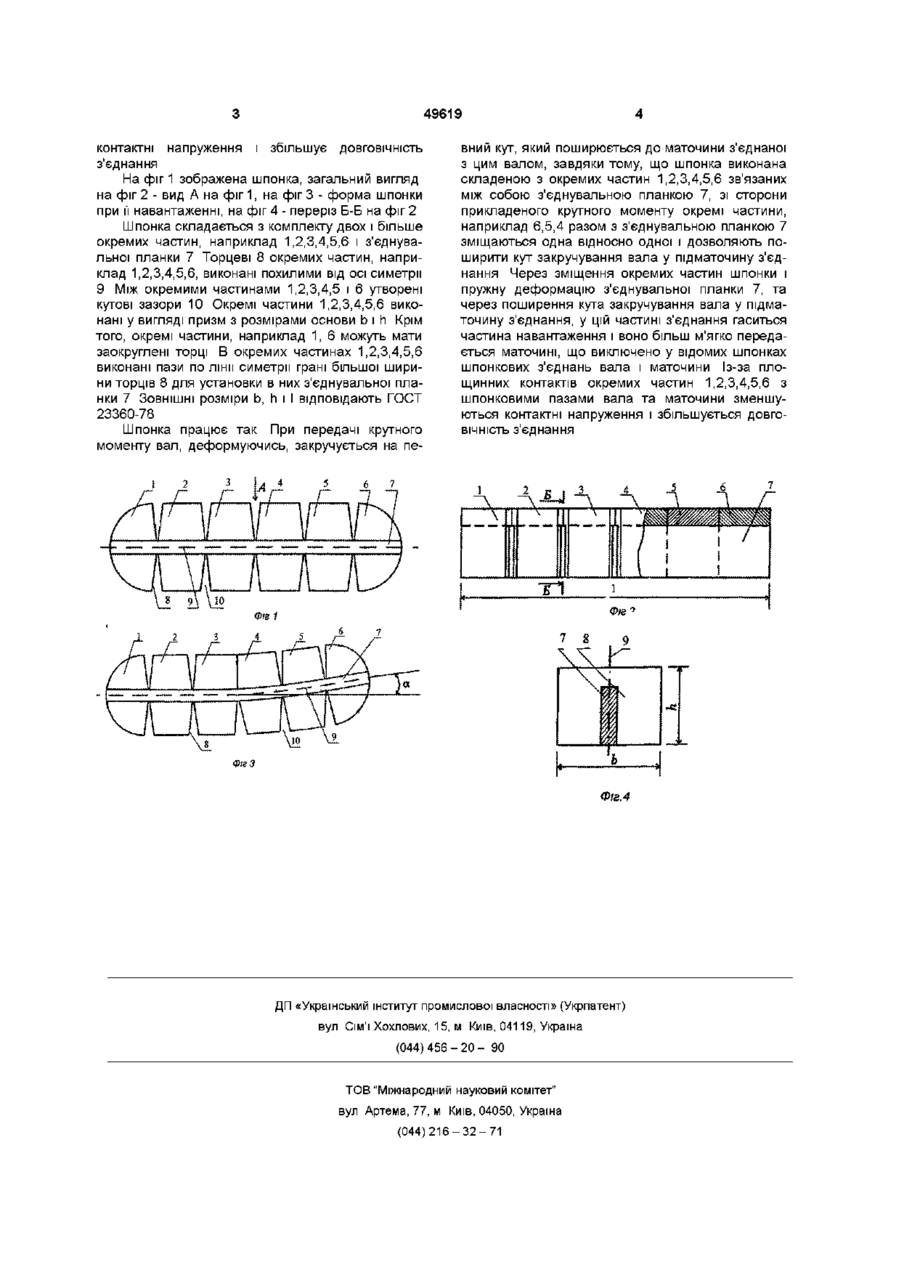

Шпонка, у вигляді комплекту циліндричних частин, встановлених перпендикулярно до дна шпонкового паза і фіксаторів, встановлених у проточках крайніх циліндричних частин, яка Винахід відноситься до машинобудування і може бути використаний в з'єднаннях типу валматочина та інших, які працюють в умовах динамічного навантаження ВІДОМІ спеціальні шпонки (див кн Орлов П Н Основы конструирования Кн 2 - М Машиностроение, 1988 - 544с, рис 577, с 261) різних поперечних перерізів, що мають дуже велику жорсткість і крутний момент, від вала до маточини або навпаки передається ними миттєво, а це негативно впливає на ДОВГОВІЧНІСТЬ деталей з'єднання при передачі динамічного навантаження ВІДОМІ ШПОНКИ ПО ГОСТ 23360-78 виконані у вигляді прямокутної призми з плоскими або заокругленими торцями в одній площині, які мають дуже велику жорсткість і крутний момент від вала до маточини або навпаки передається ними миттєво, а це негативно впливає на ДОВГОВІЧНІСТЬ деталей з'єднання при передачі динамічних навантажень Відома шпонка (див AC SU №1199992А, F16 ВЗ/00) найбільш близька до запропонованого винаходу, яка виконана у вигляді комплекту циліндричних частин встановленого перпендикулярно до дна шпонкового паза, крайні частини мають кільцеві проточки для установки фіксаторів Основний недолік такої шпонки є те, що циліндричні частини не мають пружного зв'язку між собою і тому шпонка не має пружних властивостей, крутний момент від вала до маточини, або навпаки відрізняється тим, що вона виконана у вигляді комплекту двох і більше окремих призматичних частин і з'єднувальної планки, причому в кожній окремій призматичній частині виконаний паз по лінії симетрії грані більшої ширини торця перпендикулярно до цієї грані і до поперечного перерізу шпонки, для установки згаданої з'єднувальної планки, довжина якої рівна довжині шпонки, а торці окремих частин виконані похилими від згаданих ЛІНІЙ симетрії назовні так, що при складанні шпонки з окремих частин у сполуках між окремими частинами утворені кутові зазори передається миттєво-ударно, що, особливо, негативно впливає на ДОВГОВІЧНІСТЬ деталей з'єднання при передачі реверсивного навантаження Крім того, ЛІНІЙНИЙ контакт циліндричних частин з боковими сторонами пазів вала і маточини, із-за великих контактних напружень, приводить до передчасного руйнування цих поверхонь пазів вала і маточини Задача винаходу - збільшення пружності шпонки і зменшення контактних напружень Технічний результат досягається тим, що шпонка у вигляді комплекту окремих циліндричних частин виконана у вигляді комплекту, із двох і більше окремих призматичних частин і з'єднувальної планки, причому в кожній окремій призматичній частині виконаний паз по лінії симетрії грані більшої ширини перпендикулярно до цієї грані і до поперечного перерізу шпонки, для установки згаданої з'єднувальної планки, довжина якої рівна довжині шпонки, а торці окремих частин виконані похилими від згаданих ЛІНІЙ симетрії назовні так, що при утворенні шпонки з окремих частин, у сполученнях між окремими частинами утворені кутові зазори Така шпонка, у якої окремі частини у вигляді призм, в яких торці виконані похилими, з'єднані між собою з'єднувальною планкою, збільшує свою пружність і здатність гасити динамічні навантаження, а площинний контакт окремих частин з боковими поверхнями пазів вала і маточини зменшує (О 49619 контактні напруження і збільшує ДОВГОВІЧНІСТЬ з'єднання На фіг 1 зображена шпонка, загальний вигляд на фіг 2 - вид А на фіг 1, на фіг 3 - форма шпонки при її навантаженні, на фіг 4 - переріз Б-Б на фіг 2 Шпонка складається з комплекту двох і більше окремих частин, наприклад 1,2,3,4,5,6 і з'єднувальної планки 7 Торцеві 8 окремих частин, наприклад 1,2,3,4,5,6, виконані похилими від осі симетрії 9 Між окремими частинами 1,2,3,4,5 і 6 утворені кутові зазори 10 Окремі частини 1,2,3,4,5,6 виконані у вигляді призм з розмірами основи b і h Крім того, окремі частини, наприклад 1, 6 можуть мати заокруглені торці В окремих частинах 1,2,3,4,5,6 виконані пази по лінії симетрії грані більшої ширини торців 8 для установки в них з'єднувальної планки 7 ЗОВНІШНІ розміри b, h і І відповідають ГОСТ 23360-78 Шпонка працює так При передачі крутного моменту вал, деформуючись, закручується на пе1 2 З и 4 5 6 вний кут, який поширюється до маточини з єднаної з цим валом, завдяки тому, що шпонка виконана складеною з окремих частин 1,2,3,4,5,6 зв'язаних між собою з'єднувальною планкою 7, зі сторони прикладеного крутного моменту окремі частини, наприклад 6,5,4 разом з з'єднувальною планкою 7 зміщаються одна відносно одної і дозволяють поширити кут закручування вала у підматочину з'єднання Через зміщення окремих частин шпонки і пружну деформацію з'єднувальної планки 7, та через поширення кута закручування вала у підматочину з'єднання, у цій частині з'єднання гаситься частина навантаження і воно більш м'ягко передається маточині, що виключено у відомих шпонках шпонкових з'єднань вала і маточини Із-за площинних контактів окремих частин 1,2,3,4,5,6 з шпонковими пазами вала та маточини зменшуються контактні напруження і збільшується ДОВГОВІЧНІСТЬ з'єднання _7 Фіг З Фіг.4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
