Спосіб кільцевого свердління отворів і свердло для його здійснення

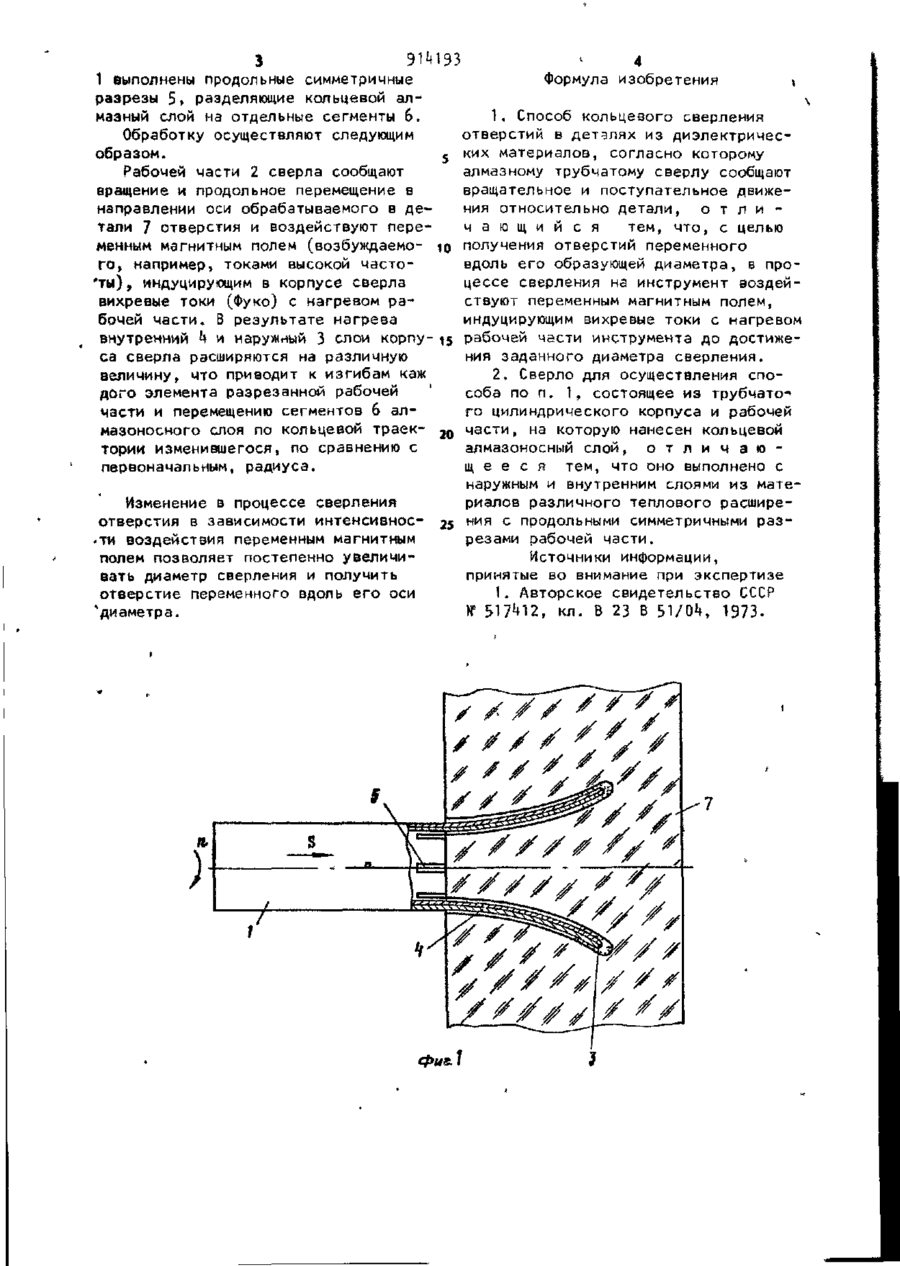

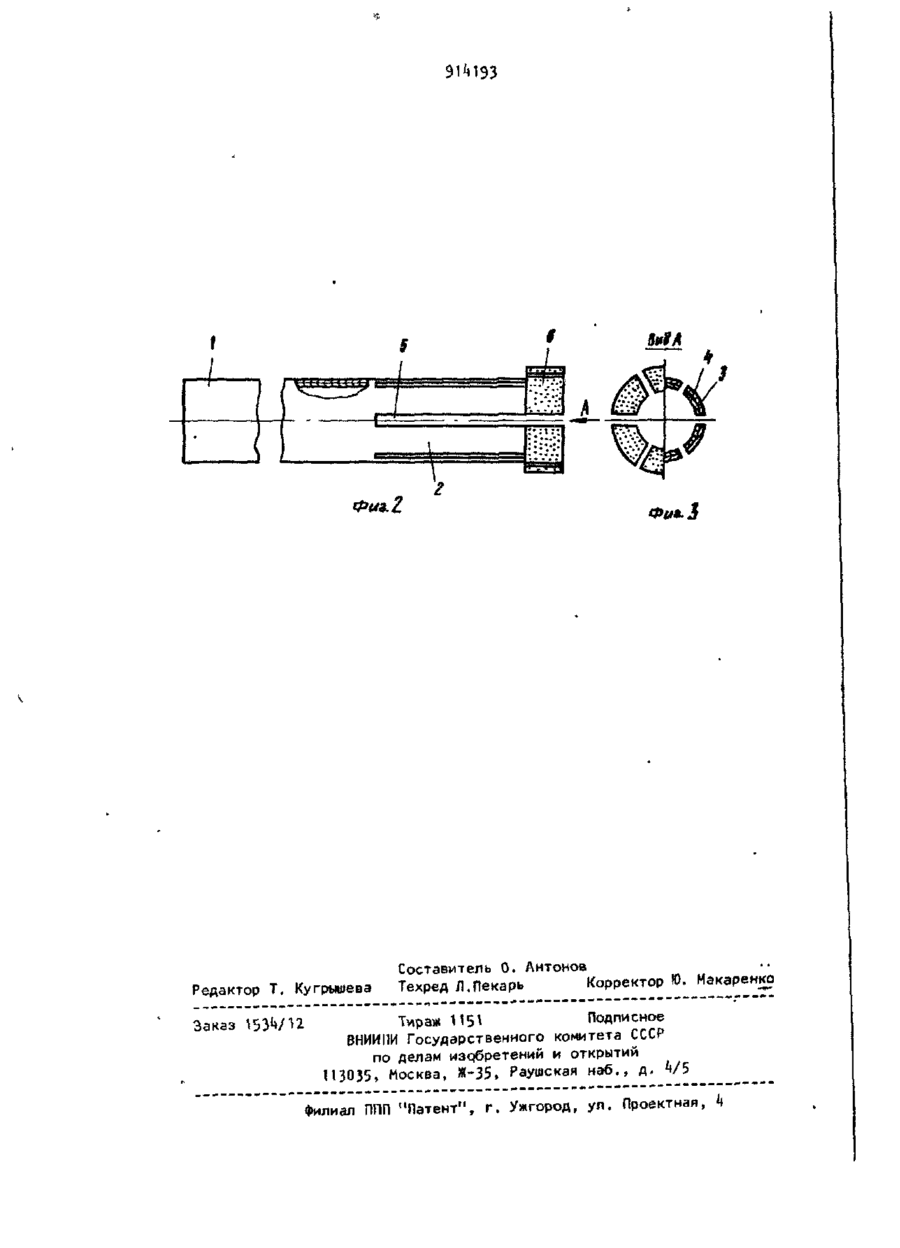

Союз Советских Социалистически* Республик ИЗО к (61) Дополнительное к авт. свид-ву — (22)3аявлено 2it.01.80 ' . (21)2912899/25-08 с присоединением заявки М — Государственный комитет СССР по делан изобретений н открытий В 23 В 35/00// В 23 В 5 1 М (23)Приорнтет w. Опубликовано23.03.82. Бюллетень № 11 Дата олублнковаиня описания 23.03.82 (72) Авторы изобретения (51 )М. КлТ (53)УДК621.952. .0^(088.8) В. С. Беловол, Г. П. Гречка» В. П. Маслов, Л. П. Примак и Е. А, Сергиенко (71) Заявитель (5*0 СПОСОБ КОЛЬЦЕВОГО СВЕРЛЕНИЯ ОТВЕРСТИЙ И СВЕРЛО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ I Изобретение относится к технологии обработки деталей из диэлектрических материалов и может быть использовано при сверлении отверстий со сложной боковой поверхностью. Известен способ кольцевого сверления в диэлектрических материалах, например в стекле, согласно которому алмазному кольцевому сверлу сообщают вращательное и поступательное движе-' 10 ния относительно детали [ П . Недостатком этого способа является возможность получения отверстий лишь с цилиндрической поверхностью. Цель изобретения - получение отвер-15 стий переменного вдоль его образующей диаметра. Эта цель достигается тем, что согласно способу в процессе сверления на инструмент воздействуют переменным магнитным полем, индуцирующим ревые токи с нагревом рабочей части инструмента до достижения заданного диаметра сверления. Для осуществления способа применя-" ют алмазное кольцевое сверло, выполненное с наружным и внутренним слоями различного теплового расширения с продольными симметричными разрезами рабочей части. На фиг, I показана схема кольцевого сверления отверстия переменного вдоль его образующей диаметра в диэлектрическом материале; на фиг. 2 конструкция применяемого сверла; на фиг. 3 • вид А на фиг. 2. Алмазное кольцевое сверло установлено с воэможностью вращательного со скоростью резания и поступательного со скоростью подачи движений. Сверло содержит трубчатый корпус 1 и рабочую часть 2. Корпус 1 выполнен биметаллическим с наружным слоем 3 и внутренним h из материалов с отличающимися коэффициентами линейного расширения (например, наружным из инвара и внутренним из меди). На рабочей части 2 сверле 193 1 выполнены продольные симметричные разрезы 5» разделяющие кольцевой алмазный слой на отдельные сегменты 6. Обработку осуществляют следующим образом. 5 Рабочей части 2 сверла сообщают вращение и продольное перемещение в направлении оси обрабатываемого в детали 7 отверстия и воздействуют переменным магнитным полем (возбуждаемо- 10 го, например, токами высокой часто'ты), индуцирующим в корпусе сверла вихревые токи (Фуко) с нагревом рабочей части- В результате нагрева внутренний k и наружный 3 слои корпу- 15 са сверла расширяются на различную величину, что приводит к изгибам каж дого элемента разрезанной рабочей части и перемещению сегментов 6 алмазоносного слоя по кольцевой траек- 2 0 тории изменившегося, по сравнению с первоначальным, радиуса. Формула изобретения 1. Способ кольцевого сверления отверстий в деталях из диэлектрических материалов, согласно которому алмазному трубчатому сверлу сообщают вращательное и поступательное движения относительно детали, о т л и ч а ю щ и й с я тем, что, с целью получения отверстий переменного вдоль его образующей диаметра, в процессе сверления на инструмент воздействуют переменным магнитным полем, индуцирующим вихревые токи с нагревом рабочей части инструмента до достижения заданного диаметра сверления. 2. Сверло для осуществления способа по п. 1, состоящее из трубчатого цилиндрического корпуса и рабочей части, на которую нанесен кольцевой алмазоносный слой, о т л и ч а ю щееся тем, что оно выполнено с наружным и внутренним слоями из материалов различного теплового расширеИзменение в процессе сверления отверстия в зависимости интенсивнос- 25 ния с продольными симметричными разрезами рабочей части. •ти воздействия переменным магнитным полем позволяет постепенно увеличиИсточники информации, вать диаметр сверления и получить принятые во внимание при экспертизе отверстие переменного вдоль его оси 1. Авторское свидетельство СССР № 5 1 7 ^ 2 , кл. В 23 8 5V0*», 1973'диаметра. фиг.1 вал 0U9.Z Редактор Т. Кугрышева Составитель 0. Антонов Техред Л.Пекарь ВНИИПИ Государственного комитета L по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д. V 5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,
