Шнековий очисник-сортувальник

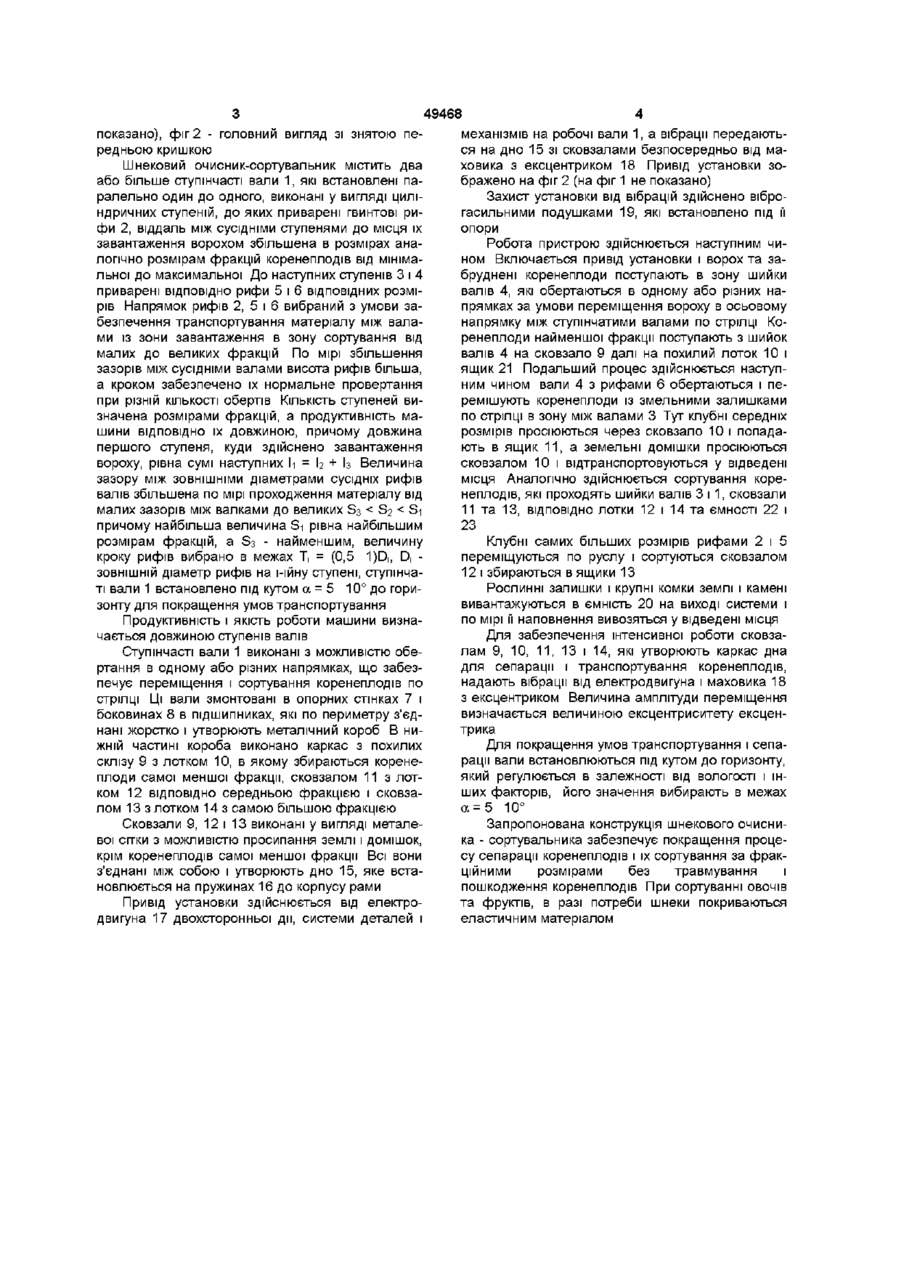

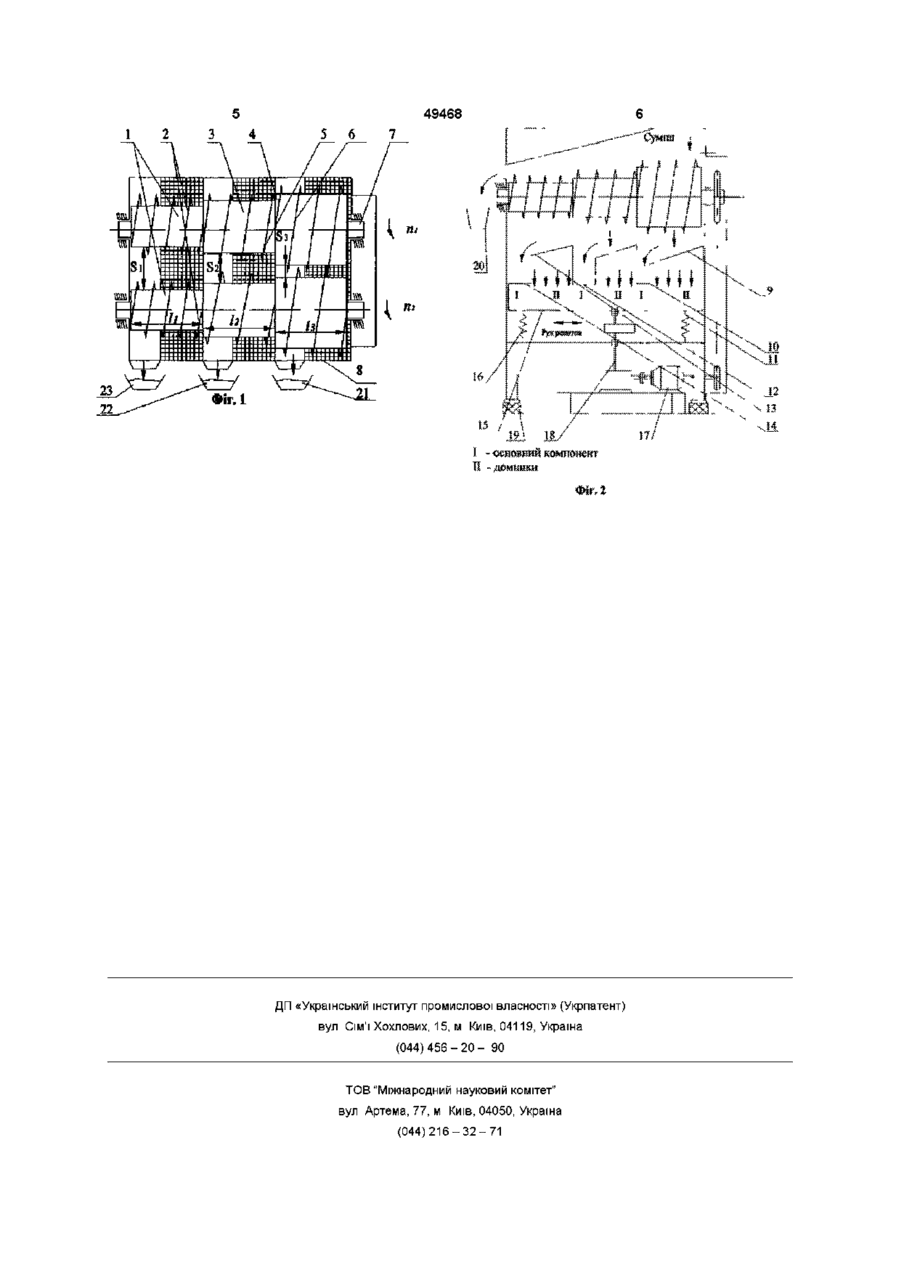

Шнековий очисник-сортувальник, що виконаний у вигляді розвідних шнеків, які мають гвинтові спіралі різних діаметрів з протилежним напрямом навивання, закріплених на ступінчастих валах приводу, системи кріплення сепарувальних робочих органів і дна, який відрізняється тим, що до циліндричних ступенів валів приварені шнекові рифи, ступінчасті вали встановлені під кутом 10 15° до горизонту, під ними в нижній частині очисника-сортувальника розміщено дно у вигляді каркаса з похилих сковзал з металічної сітки з отворами, меншими ніж розміри найменшої фракції коренеплодів, нижні частини сковзал завершені лотками, які виконані похилими, розміщені в порядку збільшення розмірів фракцій і напроти яких встановлені ємкості для збору коренеплодів, причому каркас похилих сковзал з металічною сіткою встановлено на пружинах, до нього приєднано маховик з ексцентриком, привід установки виконано у вигляді електродвигуна двосторонньої дії, одна гілка кінематичної ланки йде на привід ступінчастих валів за допомогою ланцюгової передачі, а друга ланка кінематичного зв'язку - на маховик з ексцентриком і на дно, захист установки від вібрацій здійснюють віброгасильні подушки Винахід відноситься до сільськогосподарського машинобудування і може мати практичне застосування в комбайнах і машинах для очищення і сортування коренеплодів, овочів та фруктів Відомий транспортно-очисний пристрій, що містить розводящі шнеки з витками протилежної направленості, на кінцях розводящих шнеків закріплені додаткові витки з різними кутами їх нахилу, приводу і системи кріплення сепаруючих робочих органів (Машина коренезбиральна самохідна КС6 Руководство по эксплуатации Тернополь Облполиграфиздат 1979г с 16, 23, Рис 5,12) Відомий транспортно-очисний пристрій, який містить розвідні шнеки, що мають гвинтові спіралі різних діаметрів з протилежним напрямом навивання, закріплених на ступінчатих валах приводу, системи кріплення сепаруючих робочих органів і дна (АС №1727645 А 01 кл D33/08 бюл №15 1992) До недоліків даного винаходу відноситься те, що він не забезпечує сортування коренеплодів і якісного очищення В основу винаходу покладена задача покращення процесу сепарації і якісного сортування коренеплодів за розмірами Поставлена задача досягається шляхом вико нання шнекового очисника-сортувальника у вигляді розвідних шнеків, які мають гвинтові спіралі різних діаметрів з протилежним напрямом навивання, закріплених на ступінчатих валах приводу, системи кріплення сепаруючих робочих органів і дна, до циліндричних ступенів валів приварені шнекові рифи, ступінчаті вали встановлені під кутом 10 15° до горизонту, під ними в нижній частині очисника-сортувальника розміщено дно у вигляді каркасу з похилих СКЛІЗІВ з металічної сітки з отворами меншими розмірів самої малої фракції коренеплодів, нижні частини сковзал завершені лотками, які виконані нахиленими і розміщені в порядку збільшення розмірів фракцій, напроти яких встановлені ємності для збору коренеплодів, причому каркас похилих сковзал з металевою сіткою встановлено на пружинах, до нього під'єднано маховик з ексцентриком, привід установки виконано у вигляді електродвигуна двохсторонньої дії, одна вітка кінематичної ланки йде на привід ступінчастих валів за допомогою ланцюгової передачі, а друга ланка кінематичного зв'язку на маховик з ексцентриком і на дно, захист установки від вібрацій здійснюють віброгасильні подушки На фіг 1 зображено шнековий очисниксортувальник, вигляд зверху в плані (привід не 00 (О 49468 показано), фіг 2 - головний вигляд зі знятою передньою кришкою Шнековий очисник-сортувальник містить два або більше ступінчасті вали 1, які встановлені паралельно один до одного, виконані у вигляді циліндричних ступеній, до яких приварені гвинтові рифи 2, віддаль між сусідніми ступенями до місця їх завантаження ворохом збільшена в розмірах аналогічно розмірам фракцій коренеплодів від мінімальної до максимальної До наступних ступенів 3 і 4 приварені ВІДПОВІДНО рифи 5 і 6 ВІДПОВІДНИХ розмірів Напрямок рифів 2, 5 і 6 вибраний з умови забезпечення транспортування матеріалу між валами із зони завантаження в зону сортування від малих до великих фракцій По мірі збільшення зазорів між сусідніми валами висота рифів більша, а кроком забезпечено їх нормальне провертання при різній КІЛЬКОСТІ обертів КІЛЬКІСТЬ ступеней визначена розмірами фракцій, а продуктивність машини ВІДПОВІДНО їх довжиною, причому довжина першого ступеня, куди здійснено завантаження Величина вороху, рівна сумі наступних зазору між ЗОВНІШНІМИ діаметрами сусідніх рифів валів збільшена по мірі проходження матеріалу від малих зазорів між валками до великих S3 < S2 < Si причому найбільша величина Si рівна найбільшим розмірам фракцій, а S3 - найменшим, величину кроку рифів вибрано в межах Т, = (0,5 1)D,, D, ЗОВНІШНІЙ діаметр рифів на і-ійну ступені, ступінчаті вали 1 встановлено під кутом а = 5 10° до горизонту для покращення умов транспортування Продуктивність і якість роботи машини визначається довжиною ступенів валів Ступінчасті вали 1 виконані з можливістю обертання в одному або різних напрямках, що забезпечує переміщення і сортування коренеплодів по стрілці Ці вали змонтовані в опорних стінках 7 і боковинах 8 в підшипниках, які по периметру з'єднані жорстко і утворюють металічний короб В нижній частині короба виконано каркас з похилих склізу 9 з лотком 10, в якому збираються коренеплоди самої меншої фракції, сковзалом 11 з лотком 12 ВІДПОВІДНО середньою фракцією і сковзалом 13 з лотком 14 з самою більшою фракцією Сковзали 9, 12 і 13 виконані у вигляді металевої сітки з можливістю просипання землі і домішок, крім коренеплодів самої меншої фракції Всі вони з'єднані між собою і утворюють дно 15, яке встановлюється на пружинах 16 до корпусу рами Привід установки здійснюється від електродвигуна 17 двохсторонньої дії, системи деталей і механізмів на робочі вали 1, а вібрації передаються на дно 15 зі сковзалами безпосередньо від маховика з ексцентриком 18 Привід установки зображено на фіг 2 (на фіг 1 не показано) Захист установки від вібрацій здійснено віброгасильними подушками 19, які встановлено під її опори Робота пристрою здійснюється наступним чином Включається привід установки і ворох та забруднені коренеплоди поступають в зону шийки валів 4, які обертаються в одному або різних напрямках за умови переміщення вороху в осьовому напрямку між ступінчатими валами по стрілці Коренеплоди найменшої фракції поступають з шийок валів 4 на сковзало 9 далі на похилий лоток 10 і ящик 21 Подальший процес здійснюється наступним чином вали 4 з рифами 6 обертаються і перемішують коренеплоди із змельними залишками по стрілці в зону між валами 3 Тут клубні середніх розмірів просіюються через сковзало 10 і попадають в ящик 11, а земельні домішки просіюються сковзалом 10 і відтранспортовуються у відведені місця Аналогічно здійснюється сортування коренеплодів, які проходять шийки валів 3 і 1, сковзали 11 та 13, ВІДПОВІДНО лотки 12 і 14 та ємності 22 і 23 Клубні самих більших розмірів рифами 2 і 5 переміщуються по руслу і сортуються сковзалом 12 і збираються в ящики 13 Рослинні залишки і крупні комки землі і камені вивантажуються в ємність 20 на виході системи і по мірі її наповнення вивозяться у відведені місця Для забезпечення інтенсивної роботи сковзалам 9, 10, 11, 13 і 14, які утворюють каркас дна для сепарації і транспортування коренеплодів, надають вібрації від електродвигуна і маховика 18 з ексцентриком Величина амплітуди переміщення визначається величиною ексцентриситету ексцентрика Для покращення умов транспортування і сепарації вали встановлюються під кутом до горизонту, який регулюється в залежності від вологості і інших факторів, його значення вибирають в межах а = 5 10° Запропонована конструкція шнекового очисника - сортувальника забезпечує покращення процесу сепарації коренеплодів і їх сортування за фракційними розмірами без травмування і пошкодження коренеплодів При сортуванні овочів та фруктів, в разі потреби шнеки покриваються еластичним матеріалом 49468 1 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
