Формула / Реферат

1. Регулювально-з'єднувальний вузол, що включає трубчасту муфту, встановлену на несучій стійці, на кінці муфти виконано конусоподібне кільце, по периметру якого попарно перпендикулярно розташовані нарізні отвори з затискними гвинтами, контактно з'єднаними з гранями пірамідального виступу юстирувального стержня, який відрізняється тим, що конусоподібне кільце по лінії стику з трубчастою муфтою виконанез серпоподібним миском, висота якого плавно зменшується, в миску розташований один із нарізних отворів для затискного гвинта, з протилежної сторони по внутрішній поверхні муфти по лінії стику з конусоподібним кільцем виконано серпоподібний карниз.

2. Регулювально-з'єднувальний вузол за п. 1, який відрізняється тим, що трубчаста муфта, яка виконана з вертикальним осьовим прорізом і затискачем у вигляді хомута, встановлена на протилежному кінці несучої стійки з орієнтацією миска на 180° відносно першої муфти.

Текст

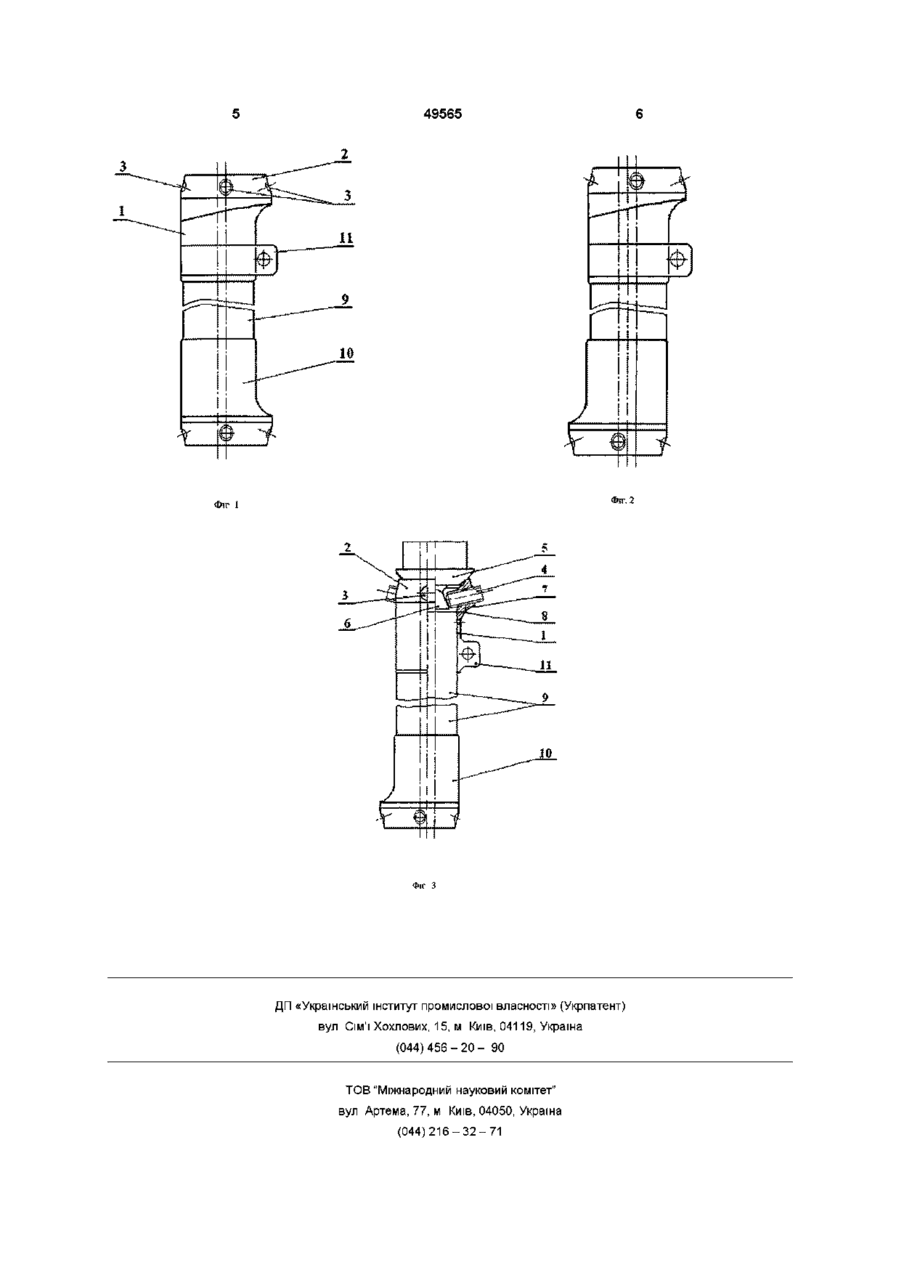

1 Регулювально-з'єднувальний вузол, що включає трубчасту муфту, встановлену на несучій СТІЙЦІ, на КІНЦІ муфти виконано конусоподібне кільце, по периметру якого попарно перпендикулярно розташовані нарізні отвори з затискними гвинтами, контактно з'єднаними з гранями Винахід відноситься до медичної техніки, точніше до протезування та протезобудування, і може бути використаний при виготовленні протезів нижніх КІНЦІВОК для регулювання схеми побудови протеза Схема побудови протеза дозволяє врахувати індивідуальні фізіологічні особливості інвалідів і відіграє значну роль в якості протезування нижніх КІНЦІВОК Відомий регулювально-з'єднувальний вузол до протезу нижньої КІНЦІВКИ по патенту №1307919, А61 F1/04, В/Бр, 1972 р, який включає зовнішню трубчасту деталь, та внутрішню деталь, виконану в вигляді сферичної випуклої основи з чотирикутною зрізаною пірамідальною бобишкою, розміщеною по осьовій лінії основи В ЗОВНІШНІЙ трубчастій деталі виконані діаметрально попарноперпендикулярно розміщені отвори, в яких встановлені гвинти, контактно з'єднані з гранями бобишки Основа внутрішньої деталі та зовнішня трубчаста деталь жорстко з'єднані з деталями протеза нижньої КІНЦІВКИ Така конструкція дозволяє регулювати кутові параметри сполучуваних деталей одна відносно другої в горизонтальній, сагітальній та фронтальній плоскостях Недоліки її заключаються в тому, що регулювання ЛІНІЙНИХ параметрів здійснюється тільки за пірамідального виступу юстирувального стержня, який відрізняється тим, що конусоподібне кільце по лінії стику з трубчастою муфтою виконане з серпоподібним миском, висота якого плавно зменшується, в миску розташований один із нарізних отворів для затискного гвинта, з протилежної сторони по внутрішній поверхні муфти по лінії стику з конусоподібним кільцем виконано серпоподібний карниз 2 Регулювально-з'єднувальний вузол за п 1,який відрізняється тим, що трубчаста муфта, яка виконана з вертикальним осьовим прорізом і затискачем у вигляді хомута, встановлена на протилежному КІНЦІ несучої стійки з орієнтацією миска на 180° відносно першої муфти рахунок кутових нахилів, що в більшості випадків являється недостатнім для врахування індивідуальних особливостей інваліда при настройці схеми побудови протеза Відомий регулювально-з'єднувальний вузол до протезу нижньої КІНЦІВКИ по патенту №2108073, А61 F2/60, Російська Федерація, 1998 р Вузол включає планшайбу з повздовжнім отвором у фронтальній площині, стержень з виступом, з'єднаний з планшайбою за допомогою гвинтів та шайби, горизонтально розміщені регулювальні гвинти, пропущені через планшайбу, і різьбові отвори, розташовані в виступі стержня Така конструкція при виборі схеми побудови протеза дозволяє проводити регулювання кутових і ЛІНІЙНИХ параметрів Недоліки и полягають втому, що вузол додатково включає конструктивні елементи, які ускладнюють процес регулювання, збільшують вагу та зменшують надійність сполучення Відомий також регулювально-з'єднувальний вузол до протезу нижньої КІНЦІВКИ по патенту №2109496, А61 F2/60, Російська Федерація, 1998 р Цей вузол за своєю конструкцією являється найбільш близьким до заявляемого, тому прийнятий за прототип Вузол включає з'єднувальну трубчасту муфту, ю (О ю 49565 вигляді конусоподібного кільця 2, по периметру яка має осьовий проріз і затягується за допомогою якого попарно перпендикулярно виконані різьбові натяжної манжети До кінця трубчастої муфти приотвори 3 для затискних гвинтів 4 юстирувального єднано кільцеву ділянку, на якій виконано чотири стержня 5, виконаного у вигляді сфероподібної рівновіддалених один від одного різьбових отвори випуклої основи з пірамідальним виступом 6 по під регулювальні затискні гвинти Торець кільцевої осі Зона одного з отворів 3 конусоподібного кільця ділянки муфти виконано у вигляді кільцеподібного 2 по лінії стику з муфтою 1 виконана у вигляді сершарового підп'ятника, який контактно з'єднується з поподібного мисика 7, висота якого плавно по кринапівсферою юстирувального стержня з виступом вій зменшується до злиття з стінкою муфти 3 проу вигляді піраміди, з гранями якої контактно з'єдтилежної сторони на внутрішній поверхні муфти 1 нані затискні гвинти На другому КІНЦІ муфти встапо лінії стику з конусоподібним кільцем 2 виконано новлена пластмасова затискна манжета Ця конссерпоподібний карниз 8, який поступово зливаєтьтрукція простіша і надійніша за описану вище ся з внутрішньою стінкою муфти 1, торець якої Недоліки такого рішення полягають в тому, що виконано у вигляді кільцеподібного шарового підвузол не забезпечує достатньої величини регулюп'ятника Муфта 1 закріплена на несучій СТІЙЦІ 9, вання ЛІНІЙНИХ параметрів, що знижує якість пронаприклад, на трубці гомілки, на протилежному тезування та утруднює процес настройки схеми КІНЦІ якої встановлено другу трубчасту муфту 10, побудови протезу під індивідуальні властивості виконану аналогічно або як у відомих пристроях інваліда Муфта 1 може бути виконана з вертикальним проТехнічною задачею винаходу являється зарізом і закріплюватись на СТІЙЦІ 9 за допомогою безпечення можливості реалізації незалежного затискного хомута 11 регулювання ЛІНІЙНИХ та кутових параметрів в горизонтальній площині Пристрій використовують наступним чином В процесі регулювання схеми побудови протеЦя задача вирішена тим, що в регулювальноза за допомогою юстирувального стержня 5 вистаз'єднувальному вузлі, що включає трубчасту муфвляють кутові та ЛІНІЙНІ параметри у фронтальній, ту, встановлену на несучій СТІЙЦІ протезу, на КІНЦІ сагітальній і горизонтальній площинах відносно муфти виконано конусоподібне кільце, по прикланесучої стійки 9 Збільшення діапазону незалежноду якого попарно перпендикулярно розташовані го регулювання ЛІНІЙНИХ параметрів в пристрої різьбові отвори з затискними гвинтами, які кондосягається зміщенням осьових фронтальних тактно з'єднані з гранями пірамідального виступу отворів 3 відносно осьової несучої стійки 9 за раюстирувального стержня, ВІДМІННІСТЮ Є те, що кохунок геометричної форми конусоподібного кільця нусоподібне кільце по лінії стику з трубчастою мудо (3 - 3,5)мм Якщо цього діапазону достатньо фтою виконане з мисиком серпоподібної форми, для ВІДПОВІДНОСТІ схеми побудови протезу і фізіовисота якого плавно зменшується до нульової велогічних особливостей інваліда, то на другий кіличини В мисику розташований один із різьбових нець несучої стійки 9 встановлюють трубчасту отворів для затискного гвинта, з протилежної стомуфту, орієнтуючи мисик обох муфт в одну сторорони на внутрішній поверхні муфти по лінії стику з ну (фиг 1), або використовують нижню муфту, як у конусоподібним кільцем виконано серпоподібний відомих пристроях Якщо через індивідуальні осокарниз Це дозволяє зберегти форму стикувальних бливості інваліда цього діапазону недостатньо, то областей муфти ВІДПОВІДНО ДО форми стикувальмисик муфти на другому КІНЦІ несучої стійки 9 оріних деталей, а зміщення осьової отворів для затиєнтують на 180° в протилежному напрямку відносскних гвинтів у фронтальній площині відносно но мисика муфти 1 В цьому разі діапазон регулюосьової несучої стійки, що досягається формою вання ЛІНІЙНИХ параметрів збільшується в два конусоподібного кільця, дозволяє збільшити діапарази, що цілком достатньо, щоб забезпечити незон регулювання ЛІНІЙНИХ параметрів обхідну величину для регулювання ЛІНІЙНИХ параВстановлення аналогічної трубчастої муфти, метрів при виборі необхідної схеми побудови прояка виконана з вертикальним осьовим прорізом і з теза (фіг 2) затиском у вигляді манжети на протилежному КІНЦІ несучої стійки протеза, дозволяє в два рази збільТаким чином, регулювально-з'єднувальний вушити діапазон регулювання ЛІНІЙНИХ параметрів зол за рахунок збільшення діапазону незалежного схеми і підвищити надійність з'єднання регулювання ЛІНІЙНИХ параметрів схеми побудови протеза дозволяє підвищити якість протезування, Суть винаходу пояснюється кресленням, на особливо в протезах модульних конструкцій, тому якому приведений регулювально-з'єднувальний що забезпечується більша ВІДПОВІДНІСТЬ характевузол ристик протеза індивідуальним особливостям па- фіг 1,2- загальний вигляд, цієнтів Конструкція відрізняється простотою та - фіг 3 - з'єднувані деталі в розрізі ефективністю в застосуванні Регулювально-з'єднувальний вузол включає трубчасту муфту 1, один кінець якої виконаний у 49565 Фіг. 2 Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Назва патенту англійською

Adjustable connecting assembly

Автори англійською

Borysov Maksym Oleksandrovych

Назва патенту російською

Регулирующе-соединительный узел

Автори російською

Борисов Максим Александрович

МПК / Мітки

МПК: A61F 2/62

Мітки: регулювально-з'єднувальний, вузол
